MPI540 - sokkal több, mint egy egyszerű érintésvédelmi műszer
- A piacon található legnagyobb 7”-os érintőképernyős műszer - ergonomikus kivitel, egyszerű használat
- Cserélhető memória kártya - egyszerű mód a memória kapacitás növelésére
Li-Ion telep - hosszú működési idő
Hangos üzenet és/vagy fotó kiegészítés hozzáfűzése a mérésekhez - a mérési hely multimédiás ismertetése - 3-fázisú hálózati analizátor - alapvető teljesítmény diagnosztika
- A hálózati paraméterek valós-idejű megjelenítése - a mért objektum azonnali kiértékelése
A paraméterek EN 61000-4-30 szabvány class S szerinti mérése - nagy mérési pontosság - Energia kalkulátor* - a lehetséges megtakarítások gyors kiértékelése
- A földeléssel és érintésvédelemmel kapcsolatos összes mérés egyben - egy műszer több helyett
Gyors hurokimpedancia-mérés az RCD működtetése nélkül (max. néhány másodperc) – idő megtakarítás
Auto-teszt - automatikus mérési sorozat végrehajtása * - a mérések egyszerűsítése
Gyors mérési jegyzőkönyv készítés - idő megtakarítás
MAGYAR-nyelvű MENÜ
- A Sonel MPI540 érintésvédelmi műszer az összes érintésvédelmi mérés elvégzésére alkalmas:
- Hurok-impedanciamérés (RCD-vel védett hálózatban is)
- RCD paramétereinek mérése
- Szigetelési ellenállás
- Földelési ellenállás (4 mérési módszer / kétlakatfogós is)+ talaj fajlagos ellenállásának mérése)
- Földelő és ekvipotenciális vezetők folytonosságának ellenőrzése
- Fázissorrend teszt
- Motor forgásirány teszt
- Megvilágításmérés
- A Sonel MPI540 érintésvédlemi műszer használatával az 50/60 Hz-es hálózat paraméterei gyűjthetők EN 61000-4-30 class S előírásai szerint:
- feszültség L1, L2, L3, - átlagérték max. 500 V-ig,
- L1, L2, L3 áram, - átlagérték , árammérés max. 3 kA-ig (lakatfogótól függően)
- frekvencia a 40Hz - 70Hz tartományban
- hatásos (P), meddő (Q) és látszólagos (S) teljesítmény
- teljesítménytényező (PF) és cos?
- harmonikusok (max. 40, feszültség és áram)
- teljes harmonikus torzítás (THD) áram és feszültség
- Alkalmazás
- A Sonel MPI-540 érintésvédelmi műszer egyaránt jól használható lakossági és ipari érintésvédelmi mérésekre. A készülék a mért értékeket cserélhető SD kártyára menti, melyek kártyaolvasóval, USB, Bluetooth, vagy Wi-Fi interfészen keresztül tölthetők le a magyar-nyelvű jegyzőkönyvkészítő szoftverrel való analízishez. A készülék lehetőséget ad 3-fázisú hálózatok paramétereinek (feszültség, áram, teljesítmény, harmonikusok és THD mérésére és regisztrálására, valamint a kiválasztott mért értékek valós-időben történő grafikus megjelenítésére. Kiemelkedő tulajdonsága a készüléknek az RCD-k automatikus mérése, valamint a programozható mérési sorozatok, azaz automatikus mérések. Az AUTO ISO-1000C adapter használatával 3-, 4- és 5-eres kábelek szigetelésvizsgálata is automatizálható
- 3-fázisú hálózat paramétereinek regisztrálása - pillanatnyi mért adatok kiolvasása
- A Sonel MPI-540 érintésvédelmi műszer rendlekezik egy háromfázisú hálózati analizátorral is LIVE módú kijelzéssel és a mért értékek (feszültség, áram, teljesítmény, harmonikusok és THD) regisztrálási lehetőségével. A kiválasztott mért paraméterek és azok grafikus diagramja valós időben megjeleníthetők a képernyőn. A mért és kijelzett paraméterek a kijelzéssel egyidőben memória kártyára menthetők. LIVE módban a felhasználó megtekintheti:
A feszültség és áram hullámformákat (oszcilloszkóp), a feszültség és áram időbeni változását, a fázisdiagrammót, több paramétert táblázatos formában, a spektrum grafikont és az áram és feszültség harmonikusokat
- Nagy tudás
- A készülék több műszer tudását egyesíti, miközben nagy pontosságot stabil mérést biztosít. A képességeket és funkciókat tekintve a készülék kiemelkedő paraméterekkel rendelkezik.
- Könnyű leolvasás
- A készülék 7”-os 800x480 pixeles TFT LCD érintő képernyője és a megfelelő méretű szimbólumok kényelmes kezelést biztosít és a mért paraméterek és diagramok könnyű leolvasását teszi lehetővé rossz látási körülmények között is. A nagy képernyőnek köszönhetően több információ jeleníthető meg a használat során.
- Beépített segítség
- A beépített segítségnek köszönhetően a nagy képernyőn megjelenik, hogy hogyan kell a készüléket a kiválasztott méréshez az adott hálózathoz bekötni.
- Megnövelt környezeti ellenállóság
- Az MPI-540 jól használható durva környezeti feltételek mellett is. A por és víz elleni védelmet az egyedi IP51 mechanikai védelmet biztosító tokozás adja. A készülék jól bírja a mechanikai igénybevételt és az érintő képernyőre húzható tokfedél megfelelő védelmet biztosít a kijelzőnek is. Ezen túlmenően ez a fedél használathó támasznak is, melynek segítségével a méréshez a készüléket a legkényelmesebb helyzetbe lehet állítani.
- 3-fázisú hálózat paramétereinek regisztrálása - pillanatnyi mért adatok kiolvasása
- A készülékbe beépítésre került egy 3-fázisú hálózati analizátor is LIVE módú kijelzéssel és a mért értékek (feszültség, áram, teljesítmény, harmonikusok és THD) regisztrálási lehetőségével. A kiválasztott mért paraméterek és azok grafikus diagramja valós időben jeleníthetők meg a képernyőn. A mért és kijelzett paraméterek a kijelzéssel egyidőben memória kártyára menthetők. LIVE módban a megtekinthetők: a feszültség és áram hullámformák (oszcilloszkóp), a feszültség és áram időbeni változása, a fázisdiagram, több paraméter táblázatos formában, a spektrum grafikon és az áram - feszültség harmonikusok.
- Kommunikáció és szoftver
- A készülék kiemelkedő tulajdonságai közé tartozik a több-szintű kommunikációs interfész és a külső szoftverrel történő együttműködés. Az adatok könnyen áttölthetők PC-re a cse- rélhető SD memória kártyáról, vagy az USB porton keresztül, vagy vezeték nélküli kommunikációval (Bluetooth, Wi-fi). A magyar-nyelvű Sonel Reports Plus program segítségével a mérési adatokból mérési jegyzőkönyv készíthető. A mérési eredmények egyszerű letöltéséhez és kinyomtatásához az ingyenes Sonel Reader program használható. A speciális ingyenesen használható Sonel Analysis program a mérési adatok kiolvasásához és analizálásához használható.
| Tartomány | Felbontás | Pontosság |
|---|---|---|
| 0,000... 19,999 Ω | 0,001 Ω | ±(5% MÉ + 30 digit) |
| 20,00... 199,99 Ω | 0,01 Ω | ±(5% MÉ + 30 digit) |
| 200,0... 1999,9 Ω | 0,1 Ω | ±(5% MÉ + 30 digit) |
- Névleges feszültség: 95... 270 V (ZL-PE és ZL-N) és 95... 440 V (ZL-L), frekvencia: 45... 65 Hz
| Tartomány | Felbontás | Pontosság |
|---|---|---|
| 0,00... 19,99 Ω | 0,01 Ω | ±(6% MÉ + 10 digit) |
| 20,0... 199,9 Ω | 0,1 Ω | ±(6% MÉ + 5 digit) |
| 200... 1999 Ω | 1 Ω | ±(6% MÉ + 5 digit) |
| névleges feszültség: 95... 270 V, frekvencia: 45... 65 Hz | ||
| Tartomány | Felbontás | Pontosság |
|---|---|---|
| 0,00... 9,99 Ω | 0,01 Ω | ±(2% MÉ + 4 digit) |
| 10,0... 99,9 Ω | 0,1 Ω | ±(2% MÉ + 3 digit) |
| 100... 999 Ω | 1 Ω | ±(2% MÉ + 3 digit) |
| 1,00... 1,99 kΩ | 0,01 kΩ | ±(2% MÉ + 3 digit) |
- Mérőfeszültség: 25 V vagy 50 V rms
- Mérőáram: 20 mA, szinusz rms 125 Hz (fn = 50 Hz-nél) és 150 Hz (fn = 60 Hz-nél)
- Mérés leállítva, ha az interferencia feszültség UN > 24 V
- Maximum mérhető interferencia feszültség Unmax = 100 V
- Segédelektródák ellenállása: max. 50 kΩ
| Tartomány | Felbontás | Pontosság |
|---|---|---|
| 0,00... 9,99 Ω | 0,01 Ω | ±(2% MÉ + 4 digit) |
| 10,0... 99,9 Ω | 0,1 Ω | ±(2% MÉ + 4 digit) |
| 100... 999 Ω | 1 Ω | ±(2% MÉ + 4 digit) |
| 1,00... 1,99 kΩ | 0,01 kΩ | ±(2% MÉ + 4 digit) |
- mérés adó- és vevő lakatfogóval
- interferencia áram méréstartománya: 9,99 A-ig
| Tartomány | Felbontás | Pontosság |
|---|---|---|
| 0,00... 9,99 Ω | 0,01 Ω | ±(10% MÉ + 4 digit) |
| 10,0... 19,9 Ω | 0,1 Ω | ±(10% MÉ + 4 digit) |
| 20,0... 99,9 Ω | 0,1 Ω | ±(20% MÉ + 4 digit) |
- mérés adó- és vevő lakatfogóval
- interferencia áram méréstartománya: 9,99 A-ig
| Tartomány | Felbontás | Pontosság |
|---|---|---|
| 0,00... 9,99 Ω | 0,01 Ω | ±(2% MÉ + 4 digit) |
| 10,0... 99,9 Ω | 0,1 Ω | ±(2% MÉ + 4 digit) |
| 100... 999 Ω | 1 Ω | ±(2% MÉ + 4 digit) |
| 1,00... 1,99 kΩ | 0,01 kΩ | ±(2% MÉ + 4 digit) |
- mérés Wenner-módszerrel
- távolság beállítható méterben, vagy lábban
- távolság: 1... 30 m (1... 90 láb)
- Ellenőrzés eredménye: megfelelő, nem megfelelő
- Hálózati feszültség U : 100... 440 V (45... 65 Hz) L-L
- Fázis-fázis feszültség értékének kijelzése
| RCD | Áram | Tartomány |
|---|---|---|
| Generál és rövid késleltetési idő |
0,5*IΔn | 0... 300 ms |
| 1*IΔn | 0... 300 ms | |
| 2*IΔn | 0... 150 ms | |
| 5*IΔn | 0... 40 ms | |
| Szelektív | 0,5*IΔn | 0... 500 ms |
| 1*IΔn | 0... 200 ms | |
| 2*IΔn | 0... 200 ms | |
| 5*IΔn | 0... 150 ms |
- Felbontás: 1 ms
- Pontosság: ±(2% MÉ + 2 digit)
(RCD IΔn=10 mA-el és 0,5xIΔn bizonytalansággal: ±(2% MÉ +3 digit)
- Az alkalmazott maradék áram pontosság: 0,5*IΔn-nél:-8... 0%, 1*IΔn, 2*IΔn, 5*IΔn-nél: 0... 8%
- RCD működtető áramának IΔn mérése szinuszos maradék árammal (AC típus)
| Névleges áram |
Mérés- tartomány |
Felbontás |
|---|---|---|
| 10 mA | 3,3... 10,0 mA | 0,1 mA |
| 30 mA | 9,0... 30,0 mA | 0,1 mA |
| 100 mA | 33... 100 mA | 1 mA |
| 300 mA | 90... 300 mA | 1 mA |
| 500 mA | 150... 500 mA | 1 mA |
| 1000 mA | 330... 1000 mA | 1 mA |
- Mérőáram: 0,3 x IΔn... 1,0 x IΔn
- Pontosság: ±5% IΔn
- A mérés indítható az AC szivárgó áram pozitív, vagy negatív félperiódusával
| Névleges áram |
Mérés- tartomány |
Felbontás | Mérőáram |
|---|---|---|---|
| 10 mA | 3,5... 20,0 mA | 0,1 mA | 0,35 x IΔn... 2,0 x IΔn |
| 30 mA | 10,5... 42,0 mA | 0,1 mA | 0,35 x IΔn... 1,4 x IΔn |
| 100 mA | 35... 140 mA | 1 mA | 0,35 x IΔn... 1,4 x IΔn |
| 300 mA | 105... 420 mA | 1 mA | 0,35 x IΔn... 1,4 x IΔn |
| 500 mA | 175... 700 mA | 1 mA | 0,35 x IΔn... 1,4 x IΔn |
- Pontosság: ±10% IΔn
- Mérés a szivárgó áram pozitív, vagy negatív félperiódusával
| Névleges áram |
Mérés- tartomány |
Felbontás |
|---|---|---|
| 10 mA | 2,0... 20,0 mA | 0,1 mA |
| 30 mA | 6... 60 mA | 1 mA |
| 100 mA | 20... 200 mA | 1 mA |
| 300 mA | 60... 600 mA | 1 mA |
| 500 mA | 100... 1000 mA | 1 mA |
- Mérőáram: 0,2 x IΔn... 2,0 x IΔn
- Pontosság: ±10% IΔn
- Mérés a szivárgó áram pozitív, vagy negatív félperiódusával
- IΔn - névleges maradék áram
- Szigetelési ellenállás mérése
- Méréstartomány IEC 61557-2 szerint:
- Un = 50 V: 50 kΩ... 250 MΩ
- Un = 100 V: 100 kΩ... 500 MΩ
- Un = 250 V: 250 kΩ... 999 MΩ
- Un = 500 V: 500 kΩ... 2 GΩ
- Un = 1000 V: 1 MΩ... 9,99 GΩ
- *) nem nagyobb az adott feszültséghez tartozó méréstartománynál
| Kijelzési tartomány *) |
Felbontás | Pontosság |
|---|---|---|
| 0,00... 1999 kΩ | 1 kΩ | ±(3% MÉ + 8 digit) |
| 2,00... 19,99 MΩ | 0,01 MΩ | ±(3% MÉ + 8 digit) |
| 20,0... 199,9 MΩ | 0,1 MΩ | ±(3% MÉ + 8 digit) |
| 200... 999 MΩ | 1 MΩ | ±(3% MÉ + 8 digit) |
| 1,00... 9,99 GΩ | 0,01 GΩ | ±(4% MÉ + 6 digit) |
- Kisfeszültségű ellenállás és folytonosságmérés
- Védővezető folytonosságmérése ±200 mA-rel
Tartomány Felbontás Pontosság 0,00... 19,99 Ω 0,01 Ω ±(2% MÉ + 3 digit) 20,0... 199,9 Ω 0,1 Ω ±(2% MÉ + 3 digit) 200... 400 Ω 1 Ω ±(2% MÉ + 3 digit) - Kapocsfeszültség: 4… 9 V
- Kimenő áram R ≤ 2 Ω-nál: min. 200 mA
- Mérőkábelek automatikus kompenzálása
- Mérés a mérőáram mindkét polaritásával
- Megvilágításmérés
- mérés lux (lx)-ban, vagy fc-ben
| Tartomány | Felbontás | Pontosság |
|---|---|---|
| 0,1... 99,9 lx | 0,1 lx | ±(5% MÉ + 2 digit) |
| 100... 999 lx | 1 lx | ±(5% MÉ + 2 digit) |
| 1,00... 9,99 klx | 0,01 klx | ±(5% MÉ + 2 digit) |
| 10,0... 19,9 klx | 0,1 klx | ±(5% MÉ + 2 digit) |
- 3-fázisú hálózat elektromos paramétereinek gyűjtése
- Mérhető hálózatok: névleges feszültség: 64/110 V; 110/190V; 115/200V; 127/220V; 220/380V; 230/400V; 240/415V; 254/440V; 290/500 V, frekvencia: 50/60 Hz, DC hálózat
Támogatott hálózatok: egyfázisú, kétfázisú közös N vezetővel, 3-fázisú csillag semleges vezetővel (N) és a nélkül, 3-fázisú delta
Gyűjthető paraméterek:Paraméter Méréstartomány Max. felbontás AC feszültség (TRMS) 0,0... 500 V 0,01% Un AC áram TRMS lakatfogótól függően* 0,01% Inom Frekvencia 40,00... 70,00 Hz 0,01Hz Valódi, meddő, látszólagos
és torzított teljesítménybeállítástól függően
(transzformátor, lakatfogó)4 tizedesig Valódi, meddő,
látszólagos energiabeállítástól függően
(transzformátor, lakatfogó)4 tizedesig Harmonikus feszültség mint AC feszültségnél Harmonikus áram mint AC feszültségnél THD feszültség 0.0... 100.0% (az rms értékre vonatkoztatva) 0,1% THD áram 0.0... 100.0% (az rms értékre vonatkoztatva) 0,1% Feszültség/áram aszimmetria 0,0... 10,0% 0,1% - * Lakatfogók: F-1A, F-2A, F-3A: 0... 3000 A (10000 A), C-4A: 0... 1000 A (3600 A), C-5A: 0... 1000 A (3600 A), C-6A: 0... 10 A (36 A), C-7A: 0... 100 A (360 A)
| Paraméter | Pontosság |
|---|---|
| AC feszültség (TRMS) | ±0,5% Unom |
| AC áram TRMS | ±2% MÉ ha MÉ≥10% Inom, ±2% Inom ha MÉ≤10% Inom (nem tartalmazza a lakatfogó hibáját) |
| Frekvencia | ±0,05 Hz |
| Valódi, meddő, látszólagos és torzított teljesítmény | beállítástól függően (transzformátor, lakatfogó) |
| Valódi, meddő, látszólagos energia | mint a teljesítménymérés hibája |
| Harmonikus feszültség | ±5% MÉ ha MÉ≥3% Unom, ±0,15% Unom ha MÉ≤3% Unom |
| Harmonikus áram | ±5% MÉ ha MÉ≥10% Inom, ±0,5% Inom ha MÉ≤10% Inom |
| THD feszültség | ±5% |
| THD áram | ±5% |
| Feszültség aszimmetria | ±0,15% (abszolút hiba) |
Készülékkel szállított tartozékok
Mérőkábel kábeldobon, kék, 15 m
Rend.kód: waprz015bubbszm
Mérőkábel kábeldobon, piros, 30 m
Rend.kód: waprz030rebbszm
Mérőtüske sárga, banánhüvellyel, CAT III, 1000 V (sárga / piros / kék)
Rend.kód: WASONYEOGB1
WASONBUOGB1
WASONREOGB1
Krokodil csipesz, 1 kV, 20A
fekete / kék / piros
Rend. kód: WAKROBL20K01
WAKROBU20K02
wakrore20k02
Mérőkábel, 1.2 m, CAT III, 1 kV
piros / kék / sárga
Rend. kód:
WAPRZ1X2REBB
WAPRZ1X2BUBB
WAPRZ1X2YEBB
Mérőszonda, 30 cm
Rend. kód: WASONG30
Hálózati kábel IEC C7 dugasszal
Rend.kód: WAPRZLAD230
Mérőkábel, fekete, 1,2 m, CAT III, 1000 V
Rend. kód: WAPRZ1X2BLBB
WS-03 adapter indítógombbal
Rend. kód: waadaws03
Hordtáska, L2
Rend. kód: WAFUTL2
Hálózati adapter, Z7
Rend. kód: WAZASZ7
USB kábel
Rend. kód: WAPRZUSB
Nyakba akasztó szíjkészlet
Rend. kód: WAPOZSZEKPL
Töltőkábel gépkocsiról való töltéshez (12V)
Rend. kód: WAPRZLAD12SAM

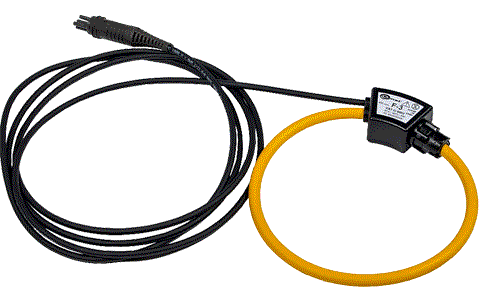

Flexibilis lakatfogó, F-3A, 3 db.
Rend. kód: WACEGF2AOKR
Li-Ion tölthető telep 11,1 V 3,4 Ah
Rend kód:
WAAKU15
4x feszültség adapter M4/M6 menettel
Rend kód: WACEGF3OKR
Micro SD kártya
Sonel Reader (letöltő szoftver)
Rend. kód: WAPROREADER
Külön rendelhető tartozékok
Piros mérőkábel banándugóval
5 m / 10 m / 20 m
Rend. kód:
WAPRZ005REBB
WAPRZ010REBB
WAPRZ020REBB
Kék mérőkábel banándugóval kábeldobon, 25m
Rend. kód: WAPRZ025BUBBSZ
Sárga mérőkábel kábeldobon, 50 m
Rend. kód: WAPRZ050YEBBSZ
AC lakatfogó, C-4A
Rend kód: WACEGC4OKR
AC/DC lakatfogó, C-5A
Rend kód: WACEGC5OKR
AC lakatfogó, C-6A
Rend. kód:WACEGC6AOKR
AC lakatfogó, C-7A
Rend kód: WACEGC7OKR
Flexibilis AC lakatfogó, F-1A
Rend. kód: WACEGF1AOKR
Flexibilis lakatfogó, F-2A
Rend. kód: WACEGF2AOKR
Flexibilis lakatfogó, F-3A
Rend. kód: WACEGF2AOKR
3-fázisú adapter
AGT-16P
AGT-32P
AGT-63P
Rend. kód:
WAADAAGT16P
WAADAAGT32P
WAADAAGT63P
3-fázisú adapter
AGT-16C
AGT-32C
Rend. kód:
WAADAAGT16C
WAADAAGT32C
Adapter ipari aljzatokhoz
AGT-16T
AGT-32T
Rend. kód:
WAADAAGT16T
WAADAAGT32T
Összehajtható mérőcsúcs, 2 m
Rend. kód: WASONSP2M
WS-04 adapter UNI-SHUKO dugasszal
Rend. kód: WAADAWS04
Fénymérő egység WS-6 csatlakozóval, LP1
Rend. kód: WAADALP1KPL
Fénymérő egység WS-6 csatlakozóval, LP10A
Rend. kód: WAADALP10AKPL
Fénymérő egység WS-6 csatlakozóval, LP10B
Rend. kód: WAADALP10BKPL
AutoISO-1000C adapter
Rend. kód: WAADAAISO10C
Jegyzőkönyv készítő szoftver (magyar-nyelvű), Sonel Report PLus
Rend. kód: WAPROREPORTPLUS
Fénymérő szonda tartó (rúd)
Rend. kód: WAPOZUCH9
Fénymérő szonda tartó (kocsi)
Rend. kód: WAPOZUCH10
