Távadók áram, feszültség, teljesítmény, hőmérséklet mérésére. Univerzális távadók

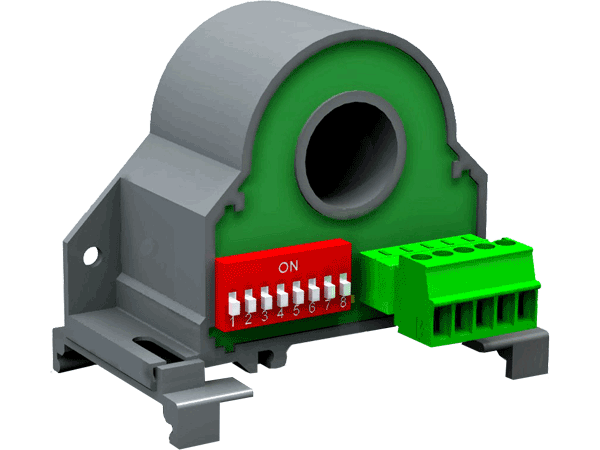

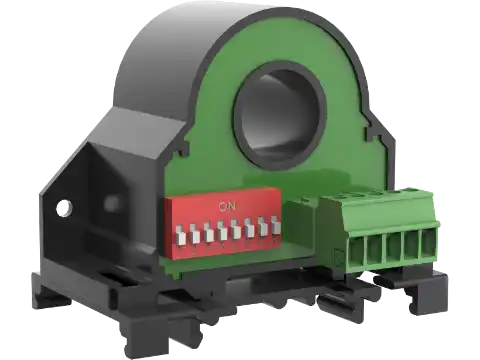

BEMENET
50 Arms/25 Arms DIP-kapcsolóval állítható, bipoláris (±50A DC / ±25A DC), programozható
Pontosság: 0,5%
Mérési mód (AC): TRMS (unipoláris)
Frekvencia tartomány: DC, 20-2000 Hz
KIMENET
0... 10 V és RS485 MODBUS
Válaszidő: 1000 ms (analóg kimenet), 30 ms (soros kimenet)
Szigetelés: 3 kV
Leválasztható csatlakozó
9-pólusú DIP kapcsoló
DIN-sínre pattintható kivitel
A soros port segítségével, a méréstartomány nullhelyzete, a méréstartomány és a Modbus cím programozható

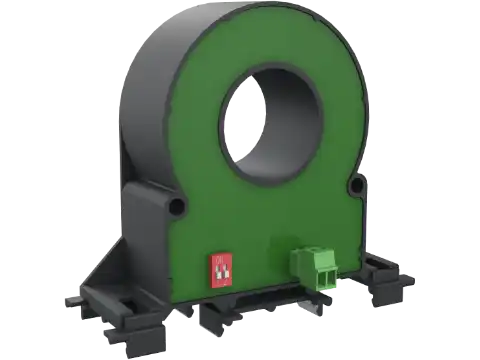

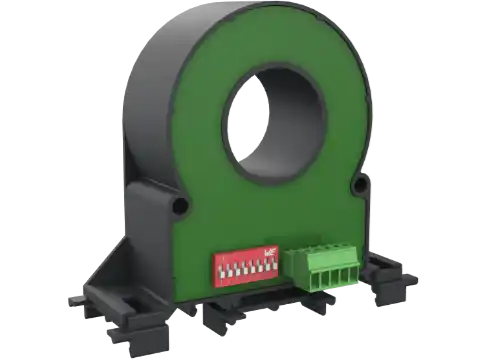

BEMENET:
300 Arms / 400 A DC, DC mérés esetén bipoláris működés, programozható
Pontosság: 0,5%
Mérési mód (AC): TRMS (unipoláris)
Frekvencia tartomány: DC, 20-2000 Hz
KIMENET
0... 10 V és RS485 MODBUS
Válaszidő: 1000 ms (analóg kimenet), 30 ms (soros kimenet)
Szigetelés: 3 kV
Leválasztható csatlakozó
9-tpólusú DIP kapcsoló
DIN-sínre pattintható kivitel
A soros port segítségével a méréstartomány nullhelyzete, a méréstartomány és a Modbus cím programozható

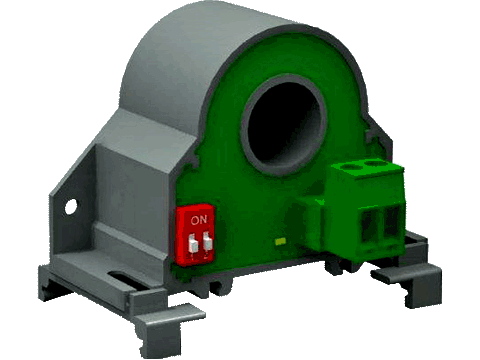

Ip: 50 Arms vagy 25 Arms állítható, bipoláris (±50A DC vagy ±25A DC)
Kimenet. 4... 20 mA
Egyéb
Passzív áramhurok 11... 30 V DC táplálás, védelem fordított polaritás és túlmelegedés ellen, áramigény: max. 3.5 mA
Pontosság: 0,5%
Válaszidő: 1000 ms
Működési frekvencia: DC / 20-2000 Hz/
Túlterhelhetőség: 2000A rövid idejű, 500A folytonos
DIN sínre pattintható
Kihúzható csatlakozó
DIP-kapcsoló a beállításhoz

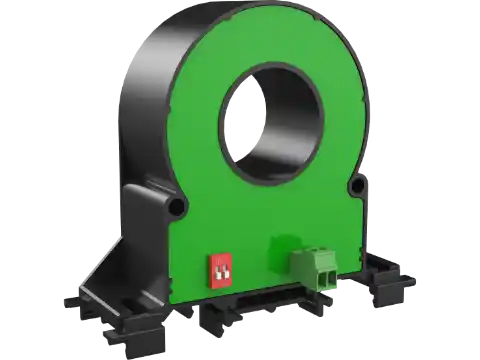

BEMENET
300 Arms vagy 150 Arms DIP-kapcsolóval állítható, bipoláris (±300 A DC vagy ±150 A DC)
KIMENET:4... 20 mA
Egyéb
Passzív áramhurok 11... 30 V DC táplálás, védelem fordított polaritás és túlmelegedés ellen, áramigény: max. 3.5 mA
Pontosság: 0,5%
Válaszidő: 1000 ms
Működési frekvencia: DC / 20-2000 Hz/
Túlterhelhetőség: 2000A rövid idejű, 500A folytonos
DIN sínre pattintható
Kihúzható csatlakozó
DIP-kapcsoló a beállításhoz

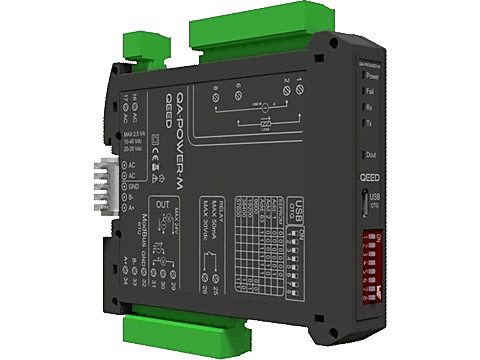

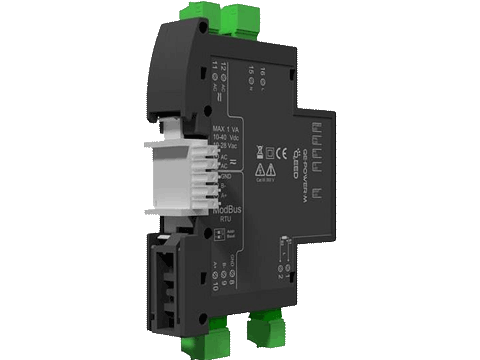

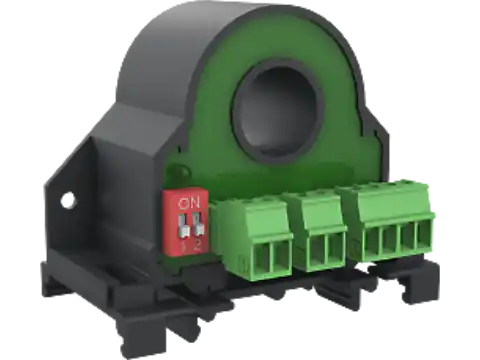

BEMENET
max. 1000 V DC / 800 V AC programozható, max. 50 A AC / DC
KIMENET
RS485 MODBUS, cím és Baud-rate beállítás a készülékkel szállított szoftverrel
Mért paraméterek: Irms, Vrms, Watt, Var, Va, Vpk, Ipk, frekvencia, cosc φ, kétirányú fogyasztás, THD, rms mérések min/max értéke
Működési frekvencia: DC, 1... 400 Hz
BEMENET
max. 100 V c / 80 V AC programozható
Áram: max. 50 A AC / DC
KIMENET
RS485 MODBUS, cím és Baud-rate beállítása a készülékkel szállított szoftverrel
Mért paraméterek: Irms, Vrms, W, var, Va, Vpk, Ipk, frekvencia, cos φ, kétirányú fogyasztás és THD
Működési frekvencia: DC, 1...400 Hz

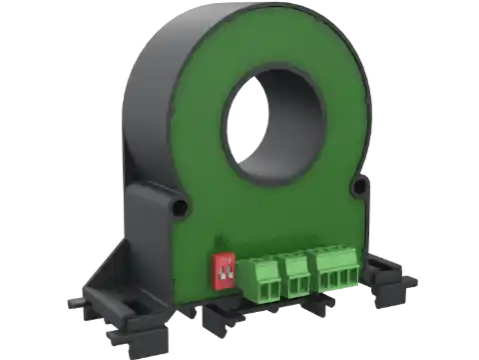

BEMENET
max. 1000 V DC / 800 V AC programozható, max. 300 A AC / 400 A DC
KIMENET
RS485 MODBUS, cím és Baud-rate beállítás a készülékkel szállított szoftverrel
Mért paraméterek: Irms, Vrms, Watt, Var, Va, Vpk, Ipk, frekvencia, cosc φ, kétirányú fogyasztás, THD, rms mérések min/max értéke
Működési frekvencia: DC, 1...400 Hz
BEMENET
max. 100 V DC / 80 V AC programozható, max. 300 A AC / 400 A DC
KIMENET
RS485 MODBUS, cím és Baud-rate beállítás a készülékkel szállított szoftverrel
Mért paraméterek: Irms, Vrms, Watt, Var, Va, Vpk, Ipk, frekvencia, cosc φ, kétirányú fogyasztás, THD, rms mérések min/max értéke
Működési frekvencia: DC, 1...400 Hz

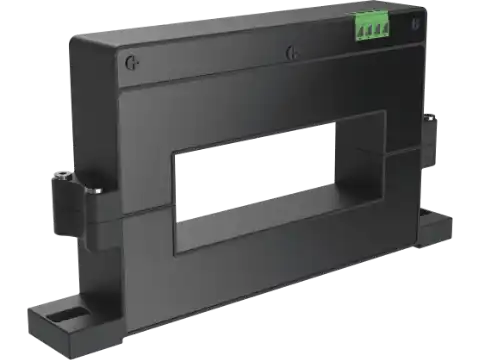

BEMENET
max. ±2000 A AC/DC
KIMENET
Áram kimenet: 4... 20 mA
Frekvencia: DC-20 kHz
Pontosság: ±1%
Tápfeszültség: 24 Vdc

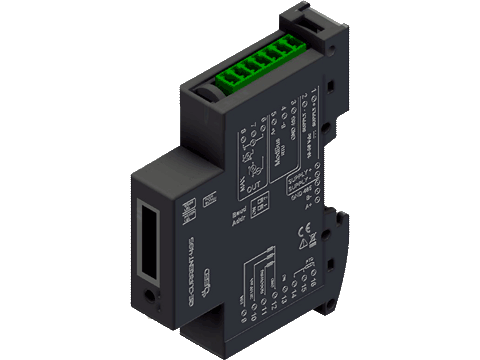

BEMENET
Rogowski - lakatfogók, ./1A ./ 5Aes áramváltók
±10, ±1 Vpp, vagy 100 mA AC/DC
Hőmérséklet: Pt100, vagy NTC
Hall elem
KIMENET
RS485 Modbus RTU
Analóg: 0... 10 V / 0/4... 20 mA
Mérhető paraméterek: Irms, Idc, Iac, Irms max, Irms min, Irms átlag, Idc max, Idc min, Idc átlag, Iac max., Iac min. Iac átlag, Ah (Irms), Ah (Idc), Ah (Iac), Hz, csúcstényező, hőmérséklet, ellenállás
QE-Current-485-H típussal: THD, Icsúcs, harmonikus analízis a 63. összetevőig, az eszköz hőmérséklete
Programozás szoftverrel

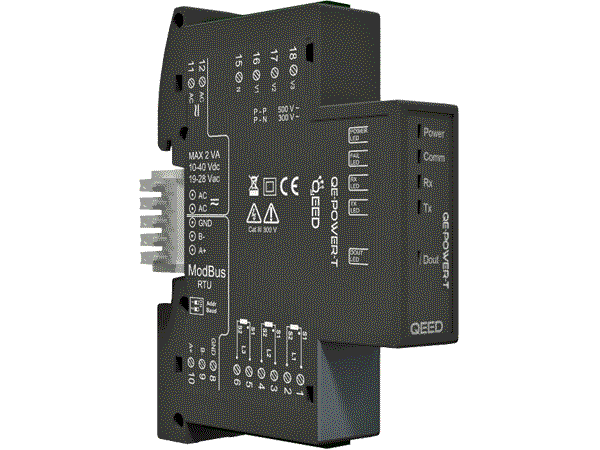

BEMENET
max. 1000 V DC / 600 V AC, max. 10 A AC/DC (bővíthető áramváltóval)
KIMENET
0-20 mA, 0-10V programozható
Érintkező kimenet: feszültségmentes érintkező, programozható NO állapotra, riasztási kapcsolónak, tápfeszültségnek külső egységhez, vagy pulzus kimenetnek
RS485 MODBUS cím és Baud-rate beállítás DIP kapcsolóval
Programozó szoftver

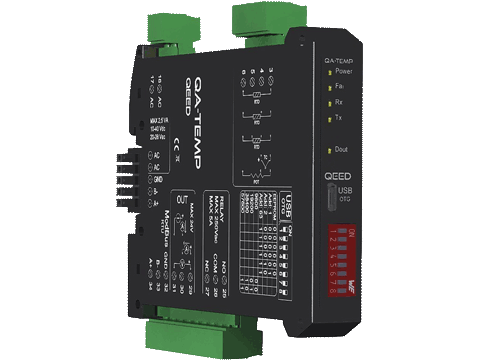

BEMENET
Pt100, Pt500, Pt1000, Ni100. 2-, 3- és 4-vezetékes mérés, a mérőkábel szakadásának érzékelése
Hőelem: J, K, R, S, T, B, E, N típus, hőelemtörés és mérőkábel szakadás érzékelés
Ellenállás: 1000 Ω... 10 kΩ
KIMENET
0-20 mA, 0...10V programozható
Határérték relé: 5A 230 Vac, szoftverrel programozható
RS485 MODBUS interfész. Cím és Baud-rate beállításhoz DIP kapcsoló
BEMENET
max. 10 V DC, max. 20 mA programozható
Pt100/500/1000, Ni100
Hőelem: J, K, R, S, T, B, E, N
Ellenállás: 1000 Ω... 10 kΩ
Frekvencia: 0,001 Hz... 9,99 kHz, mechanikus érintkező, npn 2- és 3-vezetékes, pnp 3-vezetékes 24 Vdc, fotoelektromos érzékelő, Hall érzékelő, változó mágneses ellenállás, pulzus 24 V, TTL
KIMENET
0-20 mA programozható (külső egység táplálásához is)
0-10V programozható
SPDT relé, programozható
RS485 MODBUS. Cím/Baud-rate beállításhoz DIP kapcsoló
Szoftveres konfigurálás: adatgyűjtés USB-n/RS485-ön, az összes paraméter, a riasztási szint, a Modbus cím

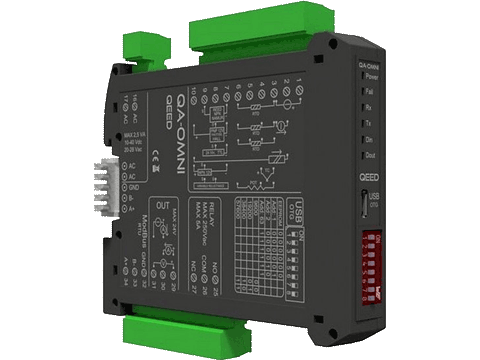

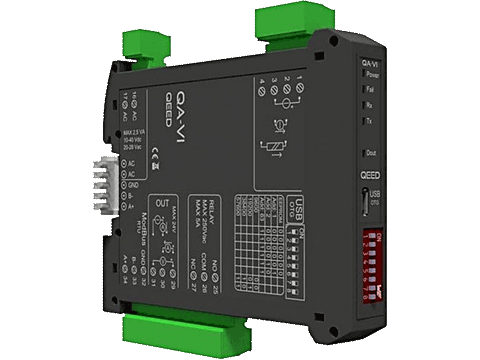

BEMENET
max. 10 V DC programozható, felbontás 1 mV
max. 20 mA programozható, legjobb felbontás 2 µA
KIMENET
max. 20 mA programozható, legjobb felbontás 2 µA
max. 10 V DC programozható, felbontás 1 mV
Pontosság: 0,1%
Érintkező: SPDT relé, szoftverrel programozható
RS485 MODBUS. Cím és Baud-rate beállításához DIP kapcsoló
Szoftveresen konfigurálható az adatgyűjtés USB-n, az összes konverziós paraméter, a beépített valós-idejű óra, a riasztási szint, a Modbus cím

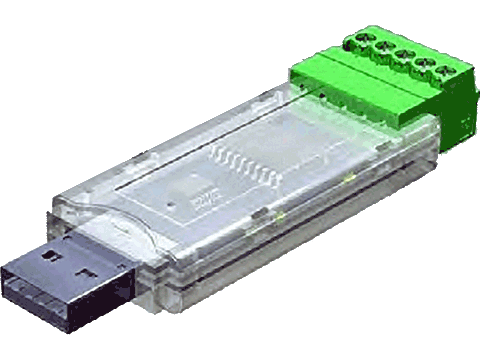

Az Q-USB-485 soros konverter lehetővé teszi bármilyen Modbus eszköz biztonságos csatlakoztatását RS485 buszra. Az USB és RS485 vonalak között 2.5 kV leválasztás. A konvertert a Windows rendszer automatikusan felismeri. Segítségével a távadók egy PC/laptop-ról gyorsan és egyszerűen programozhatók.
2- és 4-vezetékes bekötés
BEMENET
0… 50, 0… 600 V AC
KIMENET
0/4… 20 mA, vagy 0/0.2… 1 mA DC
EGYÉB
Pontosság: 0.5% (UN ≤ 500 V, 1% (UN > 500 V)
Táplálás: 10-40 VDC / 19-28 VAC
230 V, 50 / 60 Hz, vagy 24 V DC, vagy 85 - 230 V / 24 - 60 V AC/DC
2-, vagy 4-vezetékes kivitel
DIN-sínre pattintható
BEMENET
0... 20 V-tól 0... 600 V AC
KIMENET
0... 1/5/10/20 mA,
0... 10 V,
0... 1 V-tól 0... ≤10 V-ig
Egyéb
Pontosság: 0,5%
Táplálás: a mért hálózatból, nincs külön tápvezeték
DIN sínre pattintható
BEMENET
0... 20 V-tól 0... 690 V AC
KIMENET
0.2... 1, 4... 20 mA,
0... 1/10 V,
0.2... 1 V, 2... ≤10 V-ig
Egyéb
Pontosság: 0,5%
Táplálás: 85... 230 V, 2... 60 V DC/AC
DIN sínre pattintható

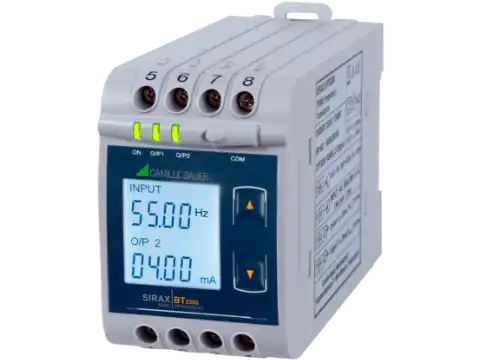

BEMENET
0... 1A, 0... 5A AC
KIMENET:
0/4... 20 mA, 0/2... 10 V DC
Egyéb
Pontosság: 0,5%
Táplálás: 24 V AC/DC, 110, 115, 120, 230 vagy 400 V AC
85-230 V vagy 24-60 V AC/DC
Kapható 4… 20 mA-es kétvezetékes változatban is, táplálás 12… 32 V DC
DIN sínre pattintható kivitel

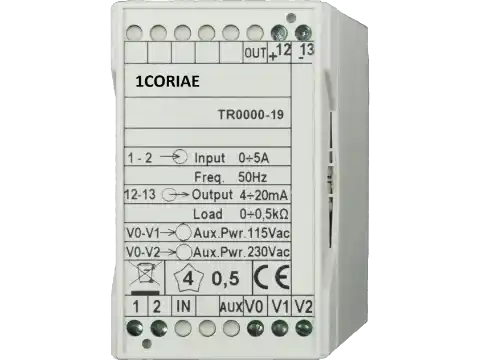

BEMENET
0... 1/5, vagy 0... <1.2/6 A
KIMENET
0... 5 mA - 0... 10 mA, vagy 0... 20 mA
Egyéb
Pontosság: 0,5%
Galvanikus elválasztás a kimenet és bemenet között
DIN sínre pattintható
BEMENET
0... 1/5, vagy 0... <1.2/6 A
KIMENET
0/0.2... 1 - 0/4... 20 mA,vagy 0/0.2... 1 - 0/2... 10 V DC
Egyéb
Pontosság: 0,5%
Táplálás: 24... 60 V, vagy 85... 230 V DC/AC
Galvanikus elválasztás a kimenet és bemenet között
DIN sínre pattintható

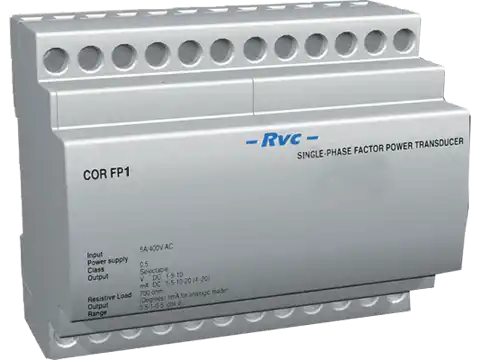

A távadó méri a fázisszöget vagy teljesítménytényezőt az áram és a feszültség között egy szinuszos hullámformájú egy- vagy háromfázisú szimmetrikusan terhelt hálózatban. A kimeneti jel a mért áram és feszültség közötti fázisszüggel, vagy teljesítményténezővel arányos terheléstől független DC áram vagy feszültség
BEMENET
0/4... 20 mA (aktív/passzív)
Érzékelő táplálása 2-vezetékes méréshez: 20 V DC
KIMENET:
0/4... 20 mA (aktív/passzív)
Egyéb
Pontosság: 0,5%
Galvanikus elválasztás 1500V AC
Táplálás: 9... 40 V DC, 19...28 V AC, 50/60 Hz
DIN sínre pattintható
Bemenő feszültség max. ±1000 V
Mérőbemenet: programozható ±20 mA-ig, ill. ±10 V-ig
Rövid beállítási idő
Programozható szűrő
Állítható konverziós tényező
Bemenő jel linearizálás
Lekérdezés / vezérlés PC-vel
Riasztási relé (opció)
[EEx ia] IIC kivitelben is
Széles DC / AC tápfeszültség tartomány
DIN sínre pattintható
BEMENET
-20... 20 mA, vagy -20... 20 V
KIMENET
0... 10 V, vagy 0.. .20 mA
Egyéb
Pontosság: 0,1%
Érzékelő táplálása kétvezetékes méréshez: 20 V DC
Galvanikus elválasztás 1500 V AC
DIP kapcsolókkal beállítható be- és kimenet
Táplálás: 9... 40 V DC, 19...28 V AC, 50/60 Hz
DIN sínre pattintható
BEMENET
0…20 mA, max.: 50 mA
KIMENET
0... 10 V, vagy 0.. .20 mA
Egyéb
Pontosság: 0,1 / 0.2%
Nem kíván tápfeszültséget
Galvanikus elválasztás a kimenet és bemenet között
DIN sínre pattintható
BEMENET
Pt100: -200... +650°C
Ni100: -60… 250°C
2-, 3-, vagy 4-vezetékes bekötés
KIMENET:
4... 20/20... 4 mA
Egyéb
Passzív áramhurok 5-30 V DC táplálás, védelem fordított polaritás és túlmelegedés ellen
Pontosság: 0,1%, vagy 0.1°C
Felbontás: 16 bit
DIP-kapcsolóval állítható bemenő-, kimenőjel, nulla és skála-végérték
Programozható frekvencia szűrő: 50… 60 Hz
USB porton programozható
DIN sínre pattintható
Midössze 6.2 mm vastag
BEMENET
Pt100: -150... +650°C
2-, 3-, vagy 4-vezetékes bekötés
KIMENET:
0/4... 20/20... 4/0 mA, vagy 0... 5/10, 10... 0, 1... V DC
Egyéb
Pontosság: 0,1%
Felbontás: 14 bit
Galvanikus elválasztás: táplálás - bemenet - kimenet 1500 V AC
DIP-kapcsoló bemenő-, kimenőjel beállításhoz
Programozható frekvencia szűrő: 50… 60 Hz
USB porton programozható
DIN sínre pattintható kivitel
Midössze 6.2 mm vastag
BEMENET
Feszültség: 100... 690 V AC
KIMENET
0… 1.0-től 0… 20 mA-ig ill.
élőnullás 0.2…1-től 4… 20 mA-ig
±1.0... ±20 mA
Egyéb
Pontosság: 0,5%
Táplálás: a mért hálózatból, vagy ≥85... 230 V AC, ill. 24 V AC, vagy 24... 60 V DC
DIN sínre pattintható kivitel
BEMENET
0... 20-tól 0... 600 V AC-ig
KIMENET
0... 1/5/10/20 mA,
0... 10 V,
0... 1 V-tól 0... ≤10 V-ig
Egyéb
Pontosság: 0,5%
Táplálás: a mért hálózatbólk
DIN sínre pattintható

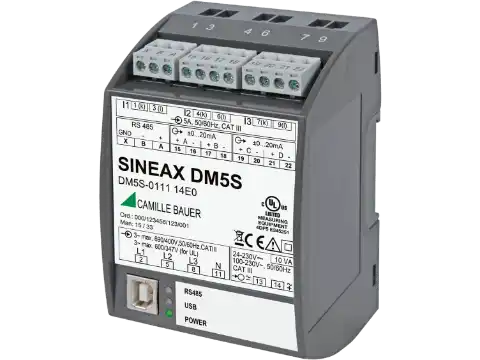

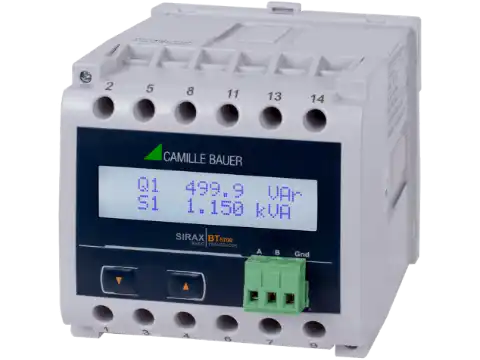

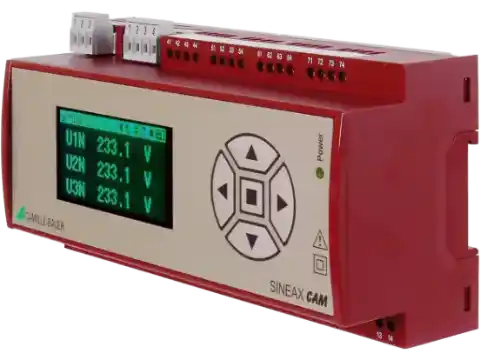

Rendszer állapot monitorozás: class 0.2
V/I, P/Q/S, f, PF, stb. paraméterek mérése
USB, RS485 Modbus kommunikáció
DM5S: Energiamérés class 0.5s pontossággal
DM5F: válaszidő 15…25 ms
Tápfeszültség nélkül is programozható
DIN sínre pattintható kivitel
BEMENET
±25 mV... ±2000 mV
KIMENET
0/4… 20, 20… 4/0 mA, vagy 0… 5/10, 10… 0, 1… 5 V DC
EGYÉB
Bemeneti és kimeneti jel DIP-kapcsolóval állítható
Max. áramfelvétel: 22 mA
Felbontás 14 bit
Pontossági osztály: 0.1
Frekvencia szűrő: 50... 60 Hz, beállítható
3-utas galvanikus elválasztás
Kis méretek: 6.2x93.1x102.5 mm
BEMENET
±25 mV... ±2000 mV
KIMENET
0/4… 20, 20… 4/0 mA, vagy 0… 5/10, 10… 0, 1… 5 V DC
EGYÉB
Bemeneti és kimeneti jel DIP-kapcsolóval állítható
Max. áramfelvétel: 22 mA
Felbontás 14 bit
Pontosság: 0.1%
Frekvencia szűrő: 50... 60 Hz, beállítható
3-utas galvanikus elválasztás
Kis méretek: 6.2x93.1x102.5 mm
Bemenet: 1... 5 A
Kimenet: 0...20 mA / 4...20 mA vagy 0...10 V
Áramváltó áttétele: 1... 9999 A
Működési frekvencia: 45...65 Hz
Teljesítmény igény: ≤0.2 VA
Túlterhelhetőség: 1.2xIN permanent, 10xIN, 5x3 s, 5 min. 50xIN, 1x1 s, 1 h
Interfész: RS485: Modbus/RTU.
BEMENET
0... 10 V, 0... 20 mA
Pt100, Pt500, Pt1000, NI100, 2-, 3- és 4-vezetékes mérés
Hőelem: J, K, R, S, T, E, B, N
Potenciométer: 1 ... 100 kΩ
KIMENET
Két kimenet
0… 20 mA, vagy 0… 10 V DC
EGYÉB
Pontosság: 0.1%
Táplálás: 10... 40 VDC / 19... 28 VAC
Bemenet/kimenet DIP-kapcsolóval állítható
4-utas galvanikus elválasztás
DIN-sínre szerelhető
DC feszültség, DC áram, hőmérséklet (RTD, TC) és ellenállás mérése
Érzékelők csatlakoztatása külső jumper-ek nélkül
2 bemenet
2 kimenet (U és / vagy I)
DC - energiamérő funkció
A két bemenet egymáshoz kapcsolható és a két kimenethez rendelhető, számítási műveletekhezt és érzékelő monitorozáshoz
Modbus interfész
Szabadon programozható relé, pl. határérték jelzéséhez
Digitális kimenet (opció)
AC/DC táplálás
Dugaszolható csavaros, vagy rugós rögzítésű kivezetések
Távadó, jel leválsztó ±60 mV... ±3600 V bemenő jellel, szabványos ±10 V, ±20 mA, 4-20 mA kimnettel
BEMENET
0/4-20, 0-5, -20... 20 mA DC
0-60 mV, -60... 60 mV, -150... 150 mV, 0-150 mV, 0-10 V, 0-5 V, -10... 10 V DC
Pt100/250/500/1000
Hőelem: J, K, S, N
Ellenállás 0... 4000Ω
KIMENET
0/4... 20 mA, 0... 10 V DC
Egyéb
Pontosság: 0,2%
4-utas galvanikus elválasztás
P14 programozóval programozható
Táplálás: 85-253 V DC/AC, vagy 20-85 V DC, 20-65 V AC
DIN sínre pattintható
BEMENET
-1...120, -2...275, -5...400...600, -120...120, -300...300, -600...600 V DC
-1.2...1.2 A, -6...6 A DC
KIMENET:
0/4... 20 mA, 0... 10 V DC
RS485 MODBUS RTU
Egyéb
Pontosság: 0,2%
Programozható paraméterek
Táplálás: 20...40 V, 85...253 V AC 40..400 Hz, 20...60 V, 90...300 V DC
DIN sínre pattintható

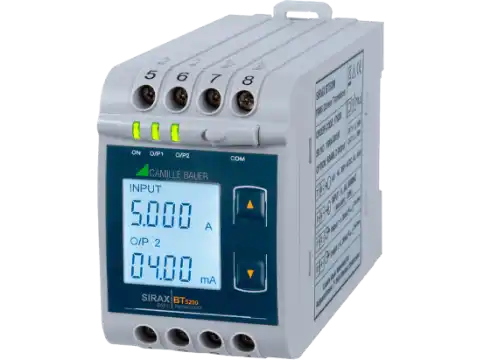

BEMENET
0...60 / 100 / 150/ 250/ 400 / 500 / 600 V AC RMS
0... 1A, 0... 5A RMS
KIMENET:
0-5 mA, 0/4-20 mA, 0-10 V DC
Egyéb
Pontosság: 0,2%
Táplálás: 20... 40 V, 85... 253 V AC, 20...60 V, 90...300 V DC
DIN sínre pattintható kivitel

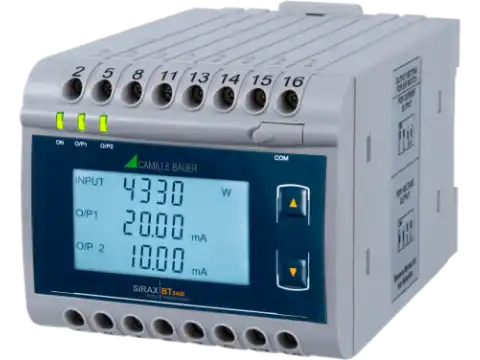

BEMENET
0... 130 / 325 / 600 V AC
0... 1.3 / 6.3 A AC
20... 500 Hz (24...480 V)
KIMENET:
0/4... 20 mA, 0... 10 V DC
RS485 MODBUS RTU
>Egyéb
Pontosság: 0,2%

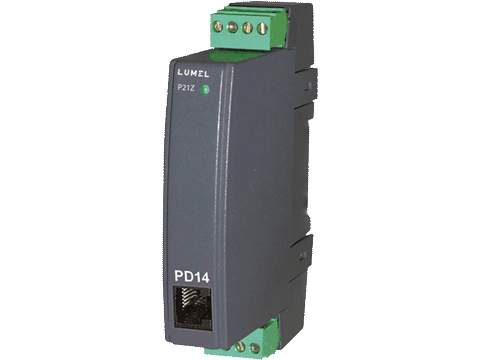

PD14 programozóval és ingyenes e-Con szoftverrel programozható paraméterek
DIN sínre pattintható
BEMENET
0... 100/ 230 V AC
0... 1/5 A AC
Pw/Pva/Pvar: 1A/5A, 100/230V
Energia: 0... 9 999 999.9 kWh/kvarh/VAh
cos φ: -1... +1
tg φ: -1.2... +1.2
Fázisszög (U/I): -180°... 180°
THD: 0... 100%
KIMENET:
0/4-20 mA és 0-10 V DC
Egy, vagy két relé
DC kimenet: 24 V/30 mA DC
RS485 MODBUS RTU (master)

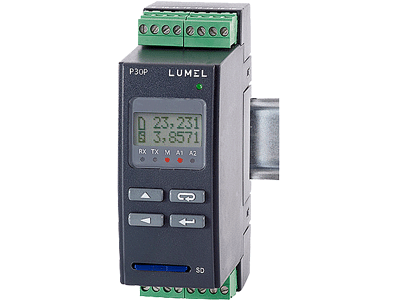

SD/SDHC memória kártya támogatás adatgyűjtéshez
Egyéb
Pontosság: 0,5%
Táplálás: 20-40 V, 85-253 V AC, 20-60 V, 90-300 V DC
DIN sínre pattintható
BEMENET
85 ... 264 VAC, 125 ... 370 VDC
KIMENET
24V (22 - 27 Vdc) / 7,5A
Egyéb
Hiccup funkció
Teljesítménynövelő funkció
“Teljesítmény jó” relé

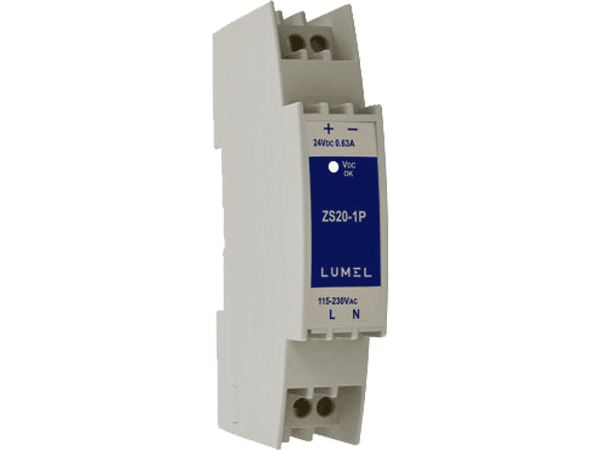

DIN sínre pattintható
BEMENET
85 ... 264 VAC, 120 ... 370 VDC
KIMENET
24V / 0.63A
Egyéb
Hiccup funkció
Teljesítménynövelő funkció
DIN sínre pattintható

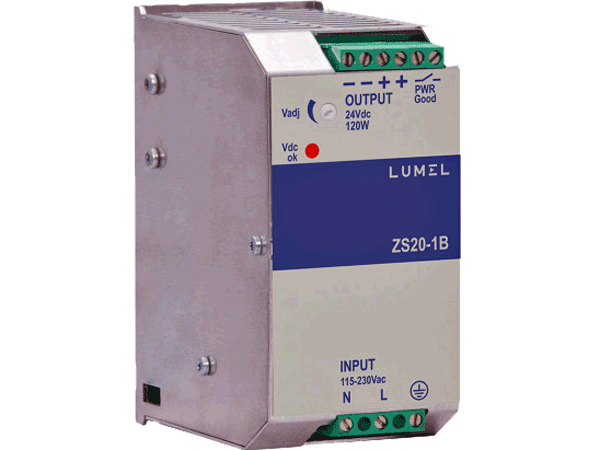

BEMENET
85 ... 264 VAC, 125 ... 370 VDC
KIMENET
24V (22 - 27 Vdc) / 5A
Egyéb
Hiccup funkció
Teljesítménynövelő funkció
“Teljesítmény jó” relé
DIN sínre pattintható
BEMENET
85 ... 264 VAC, 120 ... 370 VDC
KIMENET
24V (22 - 27 Vdc) / 2.5A
Egyéb
Hiccup funkció
Teljesítménynövelő funkció

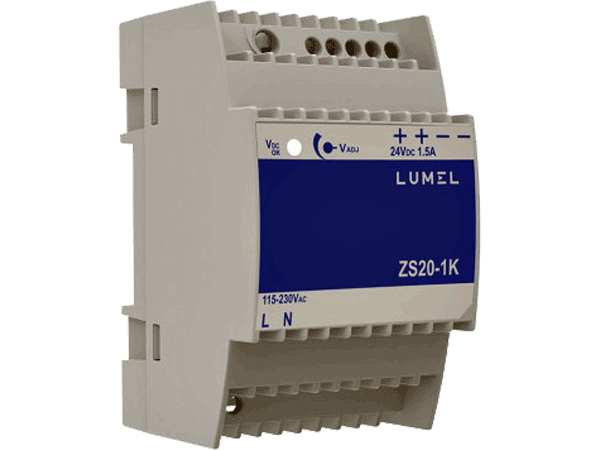

DIN sínre pattintható
BEMENET
85 ... 264 VAC, 120 ... 370 VDC
KIMENET
24V (22 - 27 Vdc) / 1.5A
Egyéb
Hiccup funkció
Teljesítménynövelő funkció
DIN sínre pattintható
BEMENET
85 ... 264 VAC, 120 ... 370 VDC
KIMENET
24V (22 - 27 Vdc) / 1.75A
Egyéb
Hiccup funkció
Teljesítménynövelő funkció
DIN sínre pattintható

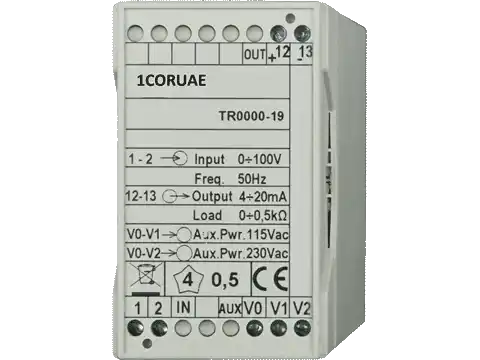

BEMENET
Rendleéskor megadandó
KIMENET
1 - 5 - 10 VDC és 1 - 5 - 10 - 20 - 4/20 mA DC
(DIP-kapcsolóval állítható)
Egyéb
Pontosság: 0,5%
4-utas galvanikus elválasztás
Táplálás: 230 V AC
DIN sínre pattintható
BEMENET
1A, vagy 5A AC
KIMENET
1 - 5 - 10 VDC and 1 - 5 - 10 - 20 - 4/20 mA DC
(DIP-kapcsolóval állítható)
Egyéb
Pontosság: 0,5%
4-utas galvanikus elválasztás
Táplálás: 230 V AC
DIN sínre pattintható

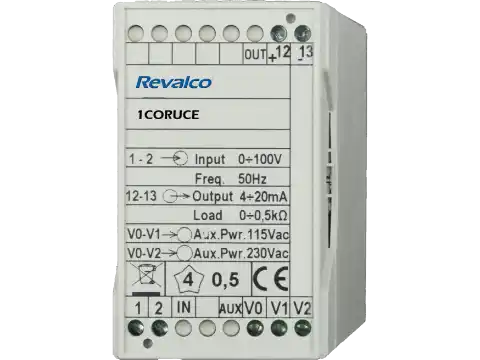

BEMENET
Rendleéskor megadandó
KIMENET
1 - 5 - 10 VDC és 1 - 5 - 10 - 20 - 4/20 mA DC
(DIP-kapcsolóval állítható)
Egyéb
Pontosság: 0,5%
4-utas galvanikus elválasztás
Táplálás: 230 V AC
DIN sínre pattintható

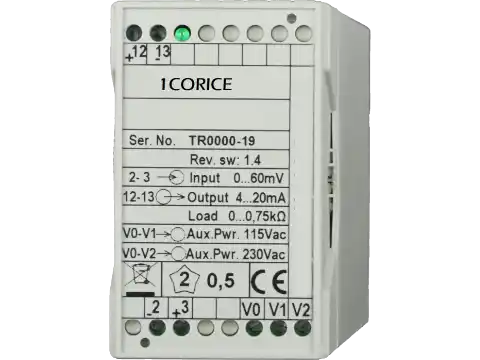

BEMENET
1A, vagy 5A, vagy 60 mV (DC)
KIMENET
1 - 5 - 10 VDC and 1 - 5 - 10 - 20 - 4/20 mA DC
(DIP-kapcsolóval állítható)
Egyéb
Pontosság: 0,5%
4-utas galvanikus elválasztás
Táplálás: 230 V AC
DIN sínre pattintható
BEMENET
Bemenet max: 400 V, 5 A
KIMENET
1, 5, 10 és ±1, ±5, ±10 VDC, áram: 1, 5, 10, 20, 4/20 és ±1, ±5, ±10, ±20, 4/20 mA DC (kapcsolóval választható)
Egyéb
Pontosság: 0,5%
4-utas galvanikus elválasztás
Táplálás: 230 V / 400 V AC
RS485 MODbus intefésszel, vagy a nélkül
DIN sínre pattintható
BEMENET
1A AC, 5A AC, 5A DC, 10A DC, 60mV DC (vagy 100mV / -150mV / -300mV)
KIMENET
1-5-10V DC és 1-5-10-20-4/20 mA DC
Egyéb
Pontosság: 0,5%
TRMS mérés
Táplálás: 230, 110 V AC, 24 V AC/DC lásd adatlapC
DIN sínre pattintható
BEMENET
500V, 100V, 110V, 150V, 250V, 100V: √3, 110V: √3 AC/DC
KIMENET
1-5-10V DC és 1-5-10-20-4/20 mA DC
Egyéb
Pontosság: 0,5%
TRMS mérés
Táplálás: 230, 110 V AC, 24 V AC/DC lásd adatlapC
DIN sínre pattintható
BEMENET
45... 55 Hz, 45... 65 Hz
KIMENET
1-5-10V DC és 1-5-10-20-4/20 mA DC
Egyéb
Pontosság: 0,5%
TRMS mérés
Táplálás: 230, 110 V AC, 24 V AC/DC lásd adatlapC
DIN sínre pattintható
