Professzionális érintésvédelmi műszer, Sonel MPI-535

A Sonel MPI-530 professzionális érintésvédelmi műszer sokkal több, mint egy sokfunkciós érintésvédelmi műszer.

Sonel MPI535 érintésvédelmi műszer

a piac legnagyobb 7”-os érintőképernyője - kiemelkedő ergonómia és könnyű használat
cserélhető memóriakártya - memóriakapacitás egyszerű növelése
Li-Ion akkumulátor - hosszabb működés
a földeléssel és az áramütés elleni védelemmel kapcsolatos összes paraméter mérése - egy eszköz több helyett
hurok-impedancia gyors mérése az RCD működtetése nélkül (néhány másodperc alatt) - időtakarékos
automatikus mérések - az automatikus mérések sorrendben történő elvégzésének lehetősége - egyszerűsített mérések
gyors út a mérésektől a jegyzőkönyvig - időmegtakarítás
Főbb jellemzők
Az MPI-535 érintésvédlemi műszer elektromos berendezések üzembe helyezésének minden mérésére használható a vonatkozó előírásoknak megfelelően RCD-vel védett áramkörökben is. Mérhető paraméterek:
  • RCD működési paraméterei
  • szigetelési ellenállás
  • földelési ellenállás (3 mérési módszer + talaj fajlagos ellenállás mérés)
  • védő- és potenciálkötések folytonossága
  • megvilágításmérés
  • fázissorrend ellenőrzés
Alkalmazás
Az MPI-535 érintésvédlemi műszert háztartási és ipari villamos berendezések ellenőrzésére tervezték. A készülékkel kapott mérési eredmények felvilágosítással szolgálnak a mért objektum elektromos biztonságáról. A műszer jelentős automatizálása lehetővé teszi a maradékáram-megszakítók (RCD-k) működésének ellenőrzését Auto üzemmódban, valamint előre beprogramozott mérési sorozatokban (úgynevezett automatikus mérések), amelyek saját sorozatokkal is kiegészíthetők. A 3, 4 és 5 vezetékes vezetékek szigetelési ellenállásának automatikus mérése az opcionális AUTO ISO-1000C adapter használatával lehetséges.
A készülék képességei
Az MPI-535 érintésvédlemi műszer több eszköz mérési képességeit egyesíti, miközben garantálja az azokkal való megfelelést és pontosságot. A funkcionalitás és a képességek szempontjából a műszer kiemelkedő minőséggel rendelkezik.
Könnyű leolvasás
Az MPI-535 érintésvédlemi műszer színes, 800x480 pixeles, 7"-os TFT LCD érintőképernyővel rendelkezik, amely lehetővé teszi a kényelmes kezelést és a paraméterek könnyű leolvasását. A képernyőméretnek köszönhetően további információk jeleníthetők meg amelyek bármikor rendelkezésre állnak. A felhasználóknak minden bizonnyal tetszeni fog a megjelenített szimbólumok megfelelő mérete és az egyértelmű megjelenés.
Beépített súgórendszer
Az MPI-535 érintésvédlemi műszer beépített súgóképernyőkkel rendelkezik mérési diagramokkal. Ennek köszönhetően könnyen és gyorsan átlátható és ellenőrizható, hogy miként csatlakozzon egy adott rendszerhez az elvégzendő mérés típusától függően.
Fokozott ellenállás a környezeti hatásokkal szemben
Az MPI-535 érintésvédlemi műszer durva körülmények között is jól használható. A por és a víz behatolása elleni védelmet egyedi, IP51 védettségű ház biztosítja, amely. ellenáll a mechanikai hatásoknak. Egy speciális kialakítás lehetővé teszi az érintőképernyő egyszerű védelmét a mérőműszer fedele segítségével, amely. amellett, hogy védi a sérülésektől, lehetővé teszi a készülék kényelmes szállítását és használatát különböző helyzetekben.
Kommunikáció és szoftver
A mérési adatok egyszerűen áttölthetők számítógépre USB porton, vagy cserélhető SD memóriakártyán keresztül. Az érintésvédelmi jegyzőkönyv elkészítéséhez a Sonel Report Plus program használható. A letöltött adatok legegyszerűbb formátumban történő mentését és a nyomtatását a Sonel Reader program biztosítja, amely a műszer stésard és ingyenes szoftvere.
Hurokimpedancia mérése ZL-PE, ZL-N, ZL-L
Mérőáram: 23/40 A
Méréstartomány IEC 61557 szerint: 0.13…1999.9 ? (1.2 mérőkábel)
Kijelzési tartomány Felbontás Pontosság
0.000...19.999 Ω 0.001 Ω ±(5% MÉ + 30 digit)
20.00...199.99 Ω 0.01 Ω
200.0...1999.9 Ω 0.1 Ω
  • névleges feszültség: 95…270 V (ZL-PE és ZL-N) esetén és 95…440 V (ZL-L estén)
  • frekvencia: 45…65 Hz
Hurokimpedancia mérése ZL-PE RCD módban
Mérőáram: 15 mA
Méréstartomány IEC 61557 szerint: 0.50…1999 Ω
Kijelzési tartomány Felbontás Pontosság
0.00...19.99 Ω 0.01 Ω ±(6% MÉ + 10 digit)
20.0...199.9 Ω 0.1 Ω ±(6% MÉ + 5 digit)
200...1999 Ω 1 Ω
névleges feszültség: 95...270 V, 45... 65 Hz
Földelési ellenállásmérés RE 3- és 4-vezetékes módszerrel
    Méréstartomány IEC 61557-5 szerint:
  • 0.50 Ω…1.99 kΩ mérőfeszültség 50 V
  • 0.56 Ω …1.99 kΩ mérőfeszültség 25 V
Kijelzési tartomány Felbontás Pontosság
0.00...9.99 Ω 0.01 Ω ±(2% MÉ + 4 digit)
10.0...99.9 Ω 0.1 Ω ±(2% MÉ + 3 digit)
100...999 Ω 1 Ω
1.00...1.99 kΩ 0.01 kΩ
  • mérőfeszültség: 25 V vagy 50 V RMS
  • Mérőáram: 20 mA, szinusz RMS 125 Hz (fn = 50 Hz) és 150 Hz (fn = 60 Hz)
  • a mérés blokkolva, ha a zavarófeszültség UN> 24 V
  • maximális mért interferencia-feszültség Unmax = 100 V
  • a kiegészítő földelektródák maximális ellenállása 50 kΩ
Szelektív földelési ellenállásmérés két lakatfogóval
Kijelzési tartomány Felbontás Pontosság
0.00.... 9.99 Ω 0.01 Ω ±(10% MÉ + 4 digit)
10.0... 19.9 Ω 0.1 Ω
20.0... 99.9 Ω ±(20% MÉ + 5 digit)
  • mérés adó és vevő lakatfogóval
  • interferencia áram méréstartomány: 9.99 A-Ig
Fajlagos talajellenállás (ρ)
Kijelzési tartomány Felbontás Pontosság
0.0... 99.9 Ωm 0.1 Ωm RE mérés pontosságától függően
100... 999 Ωm 1 Ωm
1.00... 9.99 Ωm 0.01 kΩm
10.0... 99.9 kΩm 0.1 kΩm
  • mérés Wenner-módszerrel
  • beállítható távolság méterben vagy lábban
  • távolság: 1… 30 m (1… 90 láb)
Fázissorrend ellenőrzés
  • fázissorrend jelzése: megfelelő, nem megfelelő
  • hálózati feszültségtartomány: 100… 440 V (45… 65 Hz) L – L
  • fázisok közötti feszültség értékeinek megjelenítése
Szigetelési ellenállásmérés
    Méréstartomány IEC 61557-2 szerint:
  • Un = 50 V: 50 kΩ…250 MΩ
  • Un = 100 V: 100 kΩ…500 MΩ
  • Un = 250 V: 250 kΩ…999 MΩ
  • Un = 500 V: 500 kΩ…2 GΩ
  • Un = 1000 V: 1 MΩ…9.99 GΩ
Kijelzési tartomány *) Felbontás Pontosság
0...1999 kΩ 1 kΩ ±(3% MÉ + 8 digit)
2.00...19.99 MΩ 0.01 MΩ
20.0...199.9 MΩ 0.1 MΩ
200...999 MΩ 1 MΩ
1.00...9.99 GΩ 0.01 GΩ ±(4% MÉ + 6 digit)
*) nem lehet nagyobb, mint az adott feszültség tartománya
RCD paraméterek mérése
(Feszültség tartomány 95…270 V):
RCD kioldási teszt és a tA kioldási idő mérése (a tA mérési funkcióhoz)
RCD típusa Áram Tartomány Pontosság
Generál és
rövid késleltetési
idejű
0.5*IΔn 0... 300 ms ±(2% MÉ
+ 2 digit)*
1*IΔn
2*IΔn 0... 150 ms
5*IΔn 0... 40 ms
Szelektív 0.5*IΔn 0... 500 ms
1*IΔn
2*IΔn 0... 200 ms
5*IΔn 0... 150 ms
  • Felbontás 1 ms
  • IΔn = 10 mA és 0,5 * IΔn RCD esetén a bizonytalanság: ± (2% MÉ +3 digit)
  • Az alkalmazott maradékáram pontossága
    • 0,5 * IΔn esetén: -8… 0%
    • 1 * IΔn, 2 * IΔn, 5 * IΔn esetén: 0… 8%
RCD lekapcsolási áramának Ia mérése sziuszos különbségi árammal (AC típus)
Névleges
áram
Mérés-
tartomány
Felbontás Pontosság
10 mA 3.3... 10.0 mA 0.1 mA ±5% IΔn
30 mA 9.0... 30.0 mA
100 mA 33... 100 mA 1 mA
300 mA 90... 300 mA
500 mA 150... 500 mA
1000 mA 330... 1000 mA
  • Mérőáram: 0.3 x IΔn ... 1.0 x IΔn
  • A mérés pozitív, vagy negatív félhullámmal indítható (AC)
RCD IA leoldóáramának mérése egyirányú maradékárammal és egyirányú 6 mA DC eltolással (A típus)
Névleges
áram
Mérés-
tartomány
Felbontás Mérőáram
10 mA 3.5...20.0 mA 0.1 mA 0.35 x IΔn...
2.0 x IΔn
30 mA 10.5... 42.0 mA 0.35 x IΔn...
1.4 x IΔn
100 mA 35... 140 mA 1 mA
300 mA 105... 420 mA
500 mA 175... 700 mA
  • Pontosság: ±10% IΔn
  • A mérés pozitív, vagy negatív polaritással indítható
RCD IA leoldóáramának mérése DC maradékárammal (B típus)
Névleges áram Méréstartomány Felbontás
10 mA 2.0...20.0 mA 0.1 mA
30 mA 6... 60 mA 1 mA
100 mA 20... 200 mA
300 mA 60... 600 mA
500 mA 100... 1000 mA
  • Mérőáram: 0.2 x IΔn... 2.0 x IΔn
  • Pontosság: ±10% IΔn
  • A mérés pozitív, vagy negatív polaritással indítható
  • IΔn – névleges maradékáram
Ellenállás- és folytonosságmérés kis feszültséggel
Védővezető folytonosságának mérése ±200 mA-rel
Kijelzési tartomány Felbontás Pontosság
0.00...19.99 Ω 0.01 Ω ±(2% MÉ + 3 digit)
20.0...199.9 Ω 0.1 Ω
200...400 Ω 1 Ω
  • kapocsfeszültség: 4…9 V
  • kimenő áram R ≤ 2 Ω-nál: min. 200 mA
  • mérőkábelek automatikus kalibrációja
  • mérés mindkét polaritással
Megvilágításmérés
Kijelzési tartomány Felbontás Pontosság
0.1...99.9 lx 0.1 lx ±(5% MÉ + 2 digit)
100...999 lx 1 lx
1.00...9.99 klx 0.01 klx
10.0...19.9 klx .1 klx
mérés luxban (lx), vagy láb-kandellában (fc)
Általános műszaki adatok
  • szigetelés típusa : kettős, az EN 61010-1 és IEC 61557 szerint
  • mérési kategória: IV 300 V (III 500 V) a EN 61010-2-030
  • ház védettsége EN 60529 szerint: IP51 (zárt fedéllel)
  • táplálás: Li-Ion 11,1 V 3,4 Ah 37,7 Wh
  • AC teleptöltő adapter: 12 V DC / 2,5 A 100 V... 240 V, 50 Hz... 60 Hz (hálózati)
  • méretek: 288 x 223 x 75 mm
  • tömeg teleppel: kb. 2,5 kg
  • tárolási hőmérséklet: -20... + 60°C
  • működési hőmérséklet: 0... + 45°C
  • az akkumulátor töltésének megkezdésére alkalmas hőmérsékleti tartomány: 10... 40°C
  • hőmérsékletek, amelyeken a töltési folyamat megszakad: ≤+5°C és ≥ +50°C
  • páratartalom: 20%... 90%
  • referencia hőmérséklet:+23°C ± 2°C
  • referencia páratartalom: 40%... 60%
  • használati magasság (tengerszint felett): ≤2000 m
  • automatikus kikapcsolásig eltelt idő: 2 perc, 5 perc vagy tovább
  • mérések száma Z vagy RCD (elemeknél): >3000 (6 mérés / perc)
  • mérések száma RISO vagy R (töltött akkumulátorokkal): >1000
  • töltési idő (akkumulátorok esetén): 16 óra
  • kijelző: 7”-os színes LCD TFT, érintőképernyő 800 x 480 képpont
  • mérési eredmények memóriája: korlátlan
  • memória: korlátlan
  • adatátvitel: USB
  • a készülék tervezése, kivitelezése és gyártása megfelel az ISO 9001, ISO 14001, PN-N-18001 szabványoknak
  • az eszköz megfelel az IEC 61557 szabvány követelményeinek
  • a termék megfelel az EMC követelményeknek (ipari környezetvédelem) a következő szabványok szerint: EN 61326-1 és EN 61326-2-2

Készülékkel szállított tartozékok

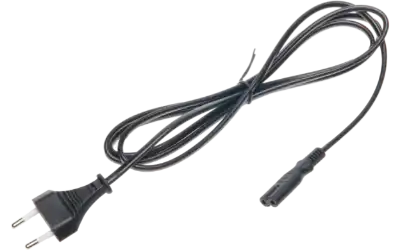

Hálózati kábel, IEC C7 dugasszal
Hálózati kábel IEC C7 dugasszal
Rend.kód: WAPRZLAD230
Krorkodilcsipesz, sárga
Krokodil csipesz, fekete, 1kV, 20A
Rend.kód: WAKROBL20K01
Krorkodilcsipesz, sárga
Krokodil csipesz, sárga, K02
Rend. kód: WAKROYE20K02
Mérőszonda
Mérőszonda, 30 cm
Rend. kód: WASONG30
Mérőkábel, sárga
Mérőkábel, sárga, 1,2 m
Rend. kód: WAPRZ1X2YEBB
Mérőkábel, piros
Mérőkábel, piros, 1,2 m
Rend. kód: WAPRZ1X2REBB
Mérőkábel, kék
Mérőkábel, kék, 1,2 m
Rend. kód: WAPRZ1X2BUBB

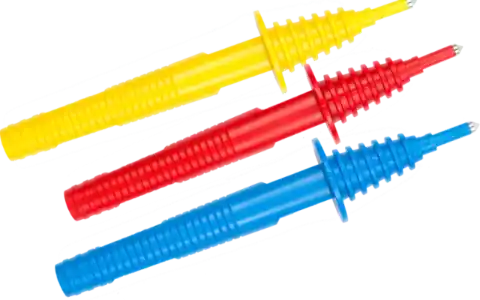

Mérőtüske, sárga
Mérőtüske, banánhüvellyel, sárga
Rend.kód: WASONYEOGB1
Mérőtüske, kék
Mérőtüske, banánhüvellyel, kék
Rend.kód: WASONBUOGB1
Mérőtüskel, piros
Mérőtüske, banánhüvellyel, piros
Rend.kód: WASONREOGB1
Mérőkábel kábeldobon, kék
Mérőkábel kábeldobon, kék, 15 m
Rend.kód: waprz015bubbszm.jpg
Mérőkábel kábeldobon, piros
Mérőkábel kábeldobon, piros, 30 m
Rend.kód: waprz030rebbszm
Krokodil csipesz, piros, 1 kV, 20A
Krokodil csipesz, piros, 1 kV, 20A
Rend. kód: WAKROBU20K02
Krorkodilcsipesz, kék
Krokodil csipesz, kék, K02
Rend. kód: WAKROBU20K02
Hálózati adapter, Z7
Hálózati adapter, Z7
Rend. kód: WAZASZ7

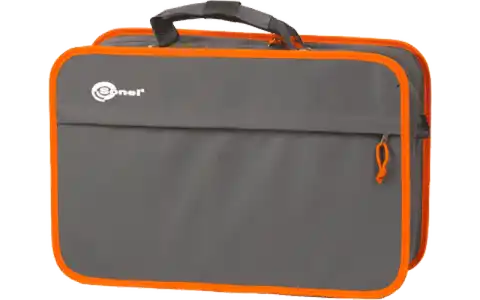

Horstáska, L2
Hordtáska, L2
Rend. kód: WAFUTL2
WS-03 adapter
WS-03 adapter
Rend. kód: waadaws03
USB kábel
USB kábel
Rend. kód: WAPRZUSB
Nyakba akasztó szíjkészlet
Nyakba akasztó szíjkészlet
Rend. kód: WAPOZSZEKPL

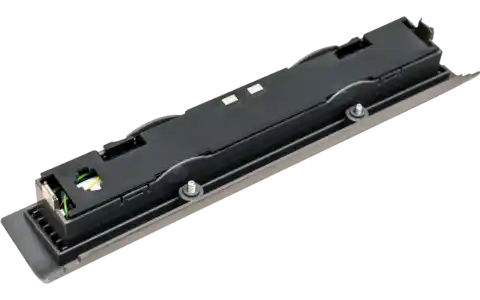

Li-Ion telepegység
Li-Ion telepegység. 11,1 V 3,4 Ah
Rend. kód: WAAKU15
Sonel ReaderSonel Reader (letöltő szoftver)
Rend. kód: WAPROREADER
Mérőkábel, sárga
Kalibrációs jegyzőkönyv
Mérőkábel, sárga
Használati útmutató
Ce megfelelőség
CE megfelelőségi igazolás

Külön rendelhető tartozékok

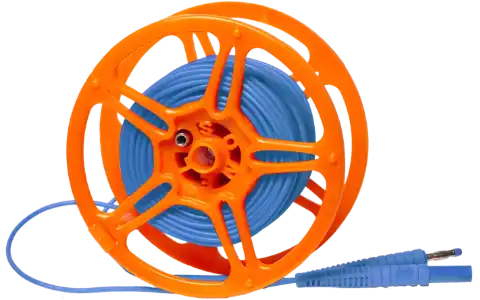

Mérőkábel banándugóval kábeldobon, kék
Kék mérőkábel banándugóval kábeldobon, 25m
Rend. kód: WAPRZ025BUBBSZ
Mérőkábel kábeldobon, sárga, 50 m
Sárga mérőkábel kábeldobon, 50 m
Rend. kód: WAPRZ050YEBBSZ
RCD mérőadapter, TRV-1J
RCD ellenőrző adapter, TRV-1J-univerzális mérőtüskékkel
Rend. kód: WAADATWR1J
Mérőszonda (80 cm)
Mérőszonda, 80 cm
Rend. kód: WASONG80
Puha hordtáska
Puha hordtáska L3
Rend. kód: WAFUTL3
Kábeldob
Kábeldob
Rend. kód: WAPOZSZP1
Mérőkábel kábeldobon, piros, 20 m
Mérőkábel kábeldobon, piros, 20 m
Rend. kód: WAPRZ020REBBSZ
Mérőkábel, piros, 10 m
Piros ,érőkábel banándugóval
5 m / 10 m / 20 m
Rend. kód:
WAPRZ005REBB
WAPRZ010REBB

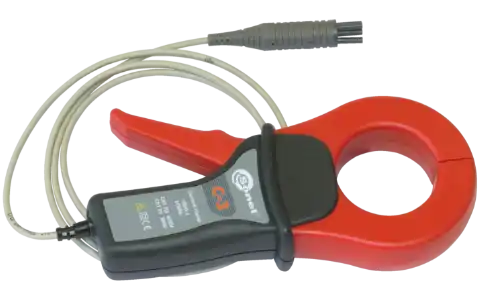

Lakatfogó, C3
Lakatfogó, C-3
Rend. kód: WACEGG30KR

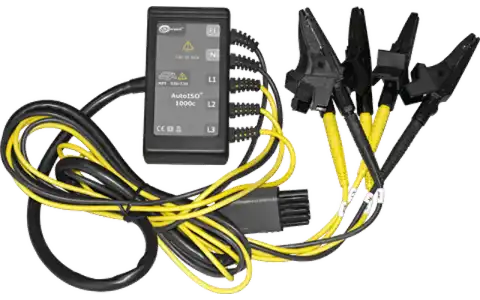

AztoIso 1000C
AutoISO-1000C adapter
Rend. kód: WAADAAISO10C
Adó lakatfogó, N1
Adó lakatfogó, N-1
Rend. kód: WACEGN1BB

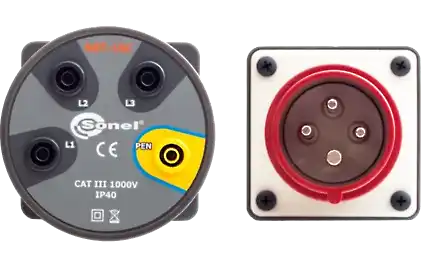

3-fázisú adapter, AGT-32P
3-fázisú adapter
AGT-16P
AGT-32P
AGT-63P
Rend. kód:
WAADAAGT16P
WAADAAGT32P
WAADAAGT63P
3-fázisú adapter, AGT-16C
3-fázisú adapter
AGT-16C
AGT-32C
Rend. kód:
WAADAAGT16C
WAADAAGT32C
Kábel szimulátor
Kábel szimulátor
Rend. kód: WAADACS1
WS-04 adapter
WS-04 adapter UNI-SHUKO dugasszal
Rend. kód: WAADAWS04
Összehajtható mérőcsúcs, 2 m
Összehajtható mérőcsúcs, 2 m
Rend. kód: WASONSP2M
Szonda padlószigetlés méréshez
Szonda padlószigetelés méréshez
Rend. kód: WASONPRS1GB
Féynmérő, LP1
Fénymérő egység WS-6 csatlakozóval, LP1
Rend. kód: WAADALP1KPL
Féynmérő, LP10A
Fénymérő egység WS-6 csatlakozóval, LP10A
Rend. kód: WAADALP10AKPL
Féynmérő, LP10B
Fénymérő egység WS-6 csatlakozóval, LP10B
Rend. kód: WAADALP10BKPL
Töltőkábel gépkocsiról való töltéshez
Töltőkábel gépkocsiról történő töltéshez (12V)
Rend. kód: WAPRZLAD12SAM
Mérőkábel banándugóval kábeldobon, piros, 100 m
AZ-2 tápegység adapter (IEC C7 dugasz/banándugós csatlakozás)
Fénymérő szonda tartó (kocsi)

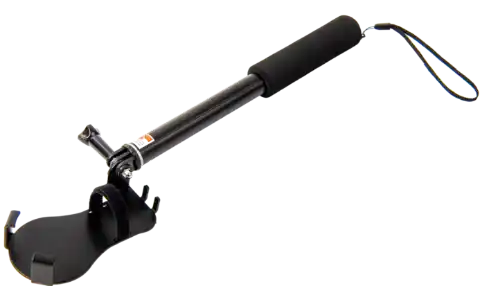

Rend. kód: WAPOZUCH9
Fénymérő szonda tartó (kocsi)

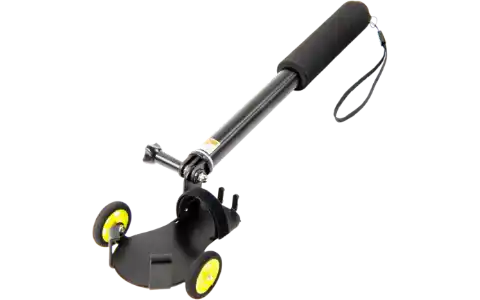

Rend. kód: WAPOZUCH10

Ingyenes letöltő szoftver. Segítségével a készülék memória tartalma PC-re tölthető, konyomtathtó és népszerű formátumokba pl. Excel, exportálható. Sonel Reader ismertető

Sonel Reader letöltése

Magyar-nyelvű jegyzőkönyv készítő szoftver. Segítségével a készülék memória tartalma PC-re tölthető és szabványos jegyzókönyv készíthető, archiválható. Sonel Report Plus ismertető

Hasonló Sonel típusok

Univerzális érintésvédelmi műszer, MPI520MPI520

Belépőszintű sokfunkciós érintésvédelmi műszer ipari és lakóépületek mérésére

Univerzális érintésvédelmi műszer, MPI525MPI525

Professzionális érintésvédelmi műszer 2500V szigetelésvizsgálati feszültséggel

Univerzális érintésvédelmi műszer, MPI530MPI530

Professzionális érintésvédelmi műszer teljesítménymérés funkcióval

Univerzális érintésvédelmi műszer, MPI520MPI540

Csúcskategóriás érintésvédelmi műszer és hálózati analizátor

Univerzális érintésvédelmi műszer, MPI540PVMPI540-PV

Csúcskategóriás érintésvédelmi műszer, hálózati analizátor és napelemes rendszer ellenőrző műszer
