Töltőkábel szimulálása
PP: 13–63 A
NC, 13, 20, 32 és 63 A beállítás a kábel terhelhetőségének szimulálásához.
Járműszimuláció a töltőállomás ellenőrzéséhez
Az EV-TEST100 a töltőállomáshoz csatlakoztatott járművet és a töltőkábel terhelhetőségét szimulálja. A CP- és PP-beállításokkal ellenőrizhetők a különböző működési állapotok, a hibaüzemek és a csatlakozó reteszelése. Megfelelő HT érintésvédelmi műszerrel együtt a töltőállomás elektromos biztonsági vizsgálata is elvégezhető.
Adapter és mérőműszer együtt: az EV-TEST100 biztosítja a csatlakoztatást és az állapotszimulációt. Az érintésvédelmi méréseket a hozzá kapcsolt, megfelelő HT készülék végzi; az elérhető funkciók ettől a mérőműszertől függenek.
A legfontosabb mérési funkciók
Járműállapotok
CP: A / B / C / D
Csatlakoztatás és töltés szimulálása szellőztetést igénylő, illetve szellőztetés nélküli állapotban.
Hibák szimulálása
PE hiba / E hiba
Védővezető-szakadás és CP jelhiba előidézése a töltőállomás válaszának ellenőrzéséhez.
PWM és reteszelés
C100EV kábel mellékelve
A vezérlőjel vizsgálata és a csatlakozó mechanikus reteszelésének ellenőrzése az erre alkalmas állomásokon.

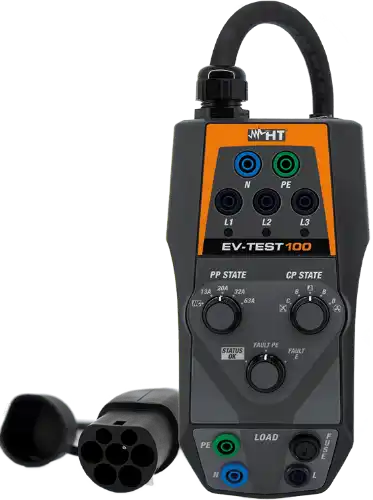

EV-TEST100 részletes adatok
Elektromos jellemzők
- Bemeneti feszültség: legfeljebb 415 V AC fázis-fázis, 50 / 60Hz ± 5%
- Csatlakozás EVSE rendszerhez: integrált kábel 2-es típusú dugóval, 60 cm hosszú
- Töltőállomások: 2. és 3. töltési mód
- PP szimuláció: NC, 13A, 20A, 32A, 63A
- CP szimuláció: A, B, C, D állapot, szellőzés / nincs szellőzés
- Szimuláció EVSE hiba: PE hiba, E hiba
- CP kimeneti jel: PWM kommunikációs protokoll, 12 V
- Megengedett kimeneti terhelés: 240V, 50 / 60Hz, max 10A AC
- Védő biztosító: Gyors típusú 250V / 10A (5x20mm)
Mechanikai jellemzők
- Méretek (magasság × szélesség × mélység): 210 x 115 x 60 mm
- Tömeg (beépített kábellel): 900 g (32 uncia)
- Mechanikai védelem: IP40
Környezeti feltételek
- Működési hőmérséklet: 0… 40°C
- Üzemi páratartalom: ≤80% relatív páratartalom
- Tárolási hőmérséklet: -10… 60°C
- Tárolási páratartalom: ≤80% relatív páratartalom
- Maximális működési magasság: 2000 m

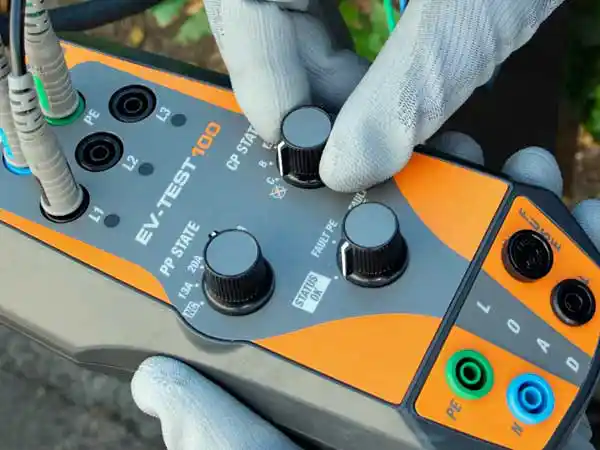

CP járműállapotok
A CP kapcsolóval beállítható a jármű csatlakozási és töltési állapota: A, B, C vagy D.

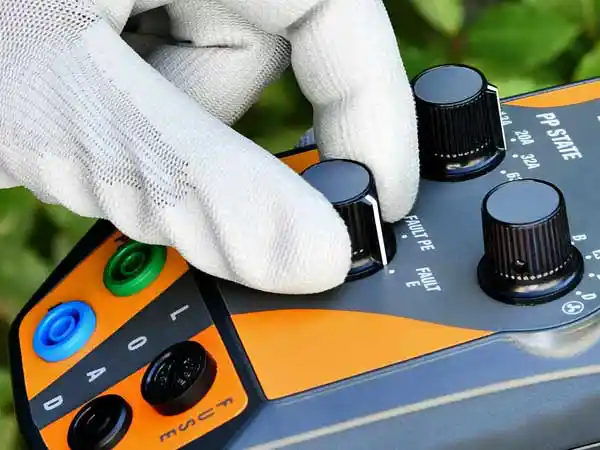

PE- és CP-hiba
Védővezető-szakadás (PE hiba), valamint CP jelhiba (E hiba) szimulálása.

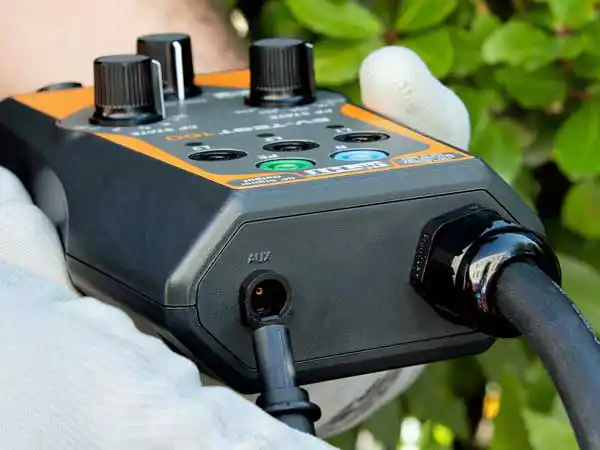

PWM jel ellenőrzése
A dedikált kimeneten, a mellékelt C100EV kábellel vizsgálható a töltőáramot kódoló PWM jel.

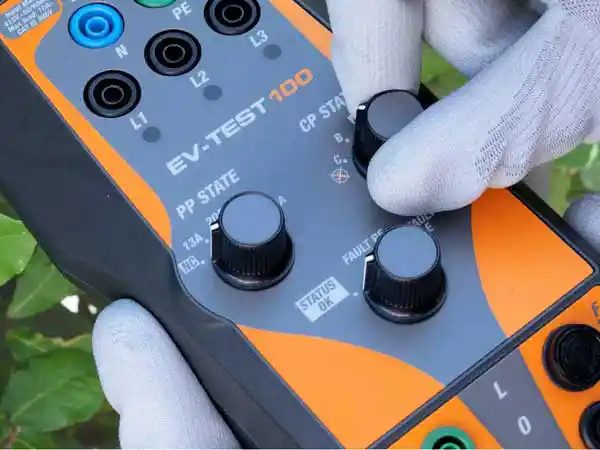

PP kábelszimuláció
A PP kapcsoló a töltőkábel terhelhetőségét szimulálja NC, 13, 20, 32 és 63 A beállítással.

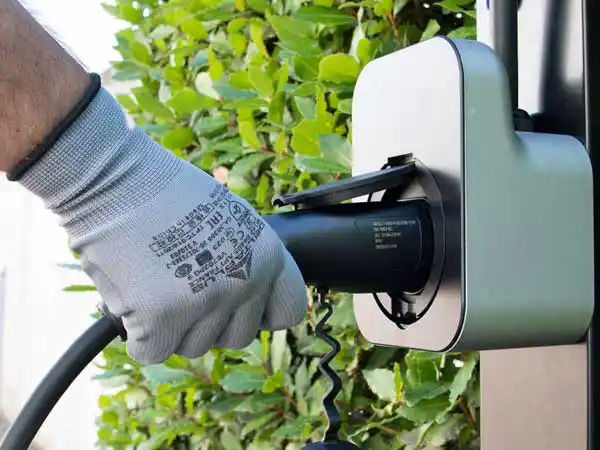

Mechanikus reteszelés
B állapottól ellenőrizhető, hogy a töltőállomás reteszeli-e a csatlakozót. Csak reteszelő rendszerrel felszerelt állomásokhoz.
Készülékkel szállítva – standard tartozékok

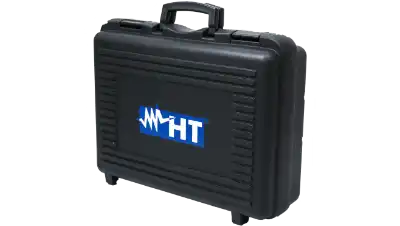

VA508
Kemény hordtáska
Használati útmutató
A készülék kezelését és használatát ismertető dokumentáció.

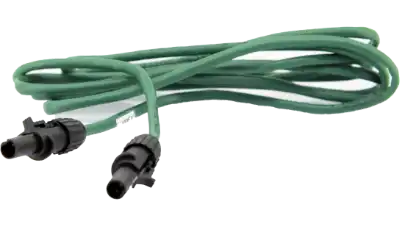

C100EV
Mérőkábel
HTItalia érintésvédelmi műszerek
A forrásoldalon felsorolt kompatibilis műszerek. Az egyes vizsgálatok elérhetőségét a csatlakoztatott készülék funkciói határozzák meg. A mérőműszerek külön termékek.
Segítség a megfelelő műszer kiválasztásához
Írja meg a mérési feladatot és a szükséges tartozékokat.
