Csúcskategóriás érintésvédelmi műszer és hálózati analizátor, GSC60

A GSC60 érintésvédelmi műszer egyaránt használható lakossági és ipari érintésvédelmi mérésekre.

Érintésvédelmi műszer és hálózati analizátor

A HTItalia GSC60 a legújabb elvek alapján fejlesztett univerzális érintésvédelmi műszer, amely a nmezetközi szabványok ajánlásainak megfelelően egyaránt használható lakossági és ipari érintésvédelmi mérésekre.
Az érintő képernyő, az ikon-alapú menü, valamint az extrém intuitív felhasználóbarát kialakítás a kezelést gyakorlatlan szakember számára is egyszerűvé teszi. A számtalan funkció széles alkalmazási lehetőséget biztosít a készüléknek.
A GSC60 érintésvédelmi műszer lehetővé teszi a mért értékek memóriába történő mentését, a mentett adatok optikailag leválasztott USB porton, vgy a beépített WiFi interfészen keresztül PC-re, PDA-ra, okostelefonra, vagy táblagépre történő letöltését. A GSC60 univerzális érintésvédelmi műszer a vele szállított szoftverrel lehetőséget ad mérési jegyzőkönyv készítésére, nyomtatására. Az ingyenes HTANALYSIS™ alkalmazás IOS és Android rendszerekhez lehetőséget ad a mért értékek és jelalakok PC-n, okostelefonon, vagy táblagépen való megjelenítésére.
A GSC60 univerzális érintésvédelmi műszer együtt az opcionális IMP57 tartozékkal lehetőséget ad a hurokimpedancia/hurokellenállás nagy felbontással (0.1 mOhm) történő mérésére a rövidrezárási áram pontos meghatározásához. További lehetőségek között említhető a különböző RCD-k működési paramétereinek, valamint gG és aM típusú biztosítók ellenőrzési lehetősége. A GSC60 univerzális érintésvédelmi műszer az opcionális T2100 földelési ellenállásmérővel a földelések megbontása nélkül teszi lehetővé a földelési ellenállás gyors és pontos meghatározását

Ikonvezérelt menü

Színes érintő képernyős kezelés és kijelzés, paraméterek gyors beállítása

Funkciók:
  • Védővezetők folytonosságának ellenőrzése 200 mA-el
  • Szigetelési ellenállásmérés 50, 100, 250, 500, 1000V DC feszültséggel
  • A, AC, B típusú általános, szelektív és késleltetett RCD-k ellenőrzése max. 10 A-rel (szabványos áramokkal)
  • Vonali/hiba-hurok impedanciájának meghatározása, a várható rövidrezárási áram számításával
  • Vonali/hiba-hurok impedanciájának meghatározása nagy felbontással (IMP57 opcionális tartozékkal)
  • MCB-k és gG és aM biztosítók, kábelek méretének ellenőrzése
  • Földelési ellenállás mérése 2-és 3-vezetékes módszerrel TT, TN és IT rendszerekben
  • Talaj fajlagos ellenállásának mérése 4 mérőszondával
  • Földelési ellenállás mérése T2100 opcionális lakatfogóval
  • Hurokimpedancia mérése a védelmi eszközök működtetése nélkül
  • Fázissorrend ellenőrzés
  • Szivárgó áram mérése opcionális lakatfogóval
  • 9-féle elektromos rendszer paraméterinek mérése és gyűjtése
  • 632 paraméter gyűjtése akár két hónapig
  • A hullámformák, vektor-diagram, harmonikus jel alakok és mért értékek valós-idejű megjelenítése
  • Feszültség anomáliák detektálása 20 ms felbontással
  • Teljesítménymérése
  • Környezeti paraméterek (°C/°F, RH%, Lux) mérése opcionális mérőfejekkel
  • Adatgyűjtés
  • A mért eredményekhez szöveges és hangos megjegyzések, képek/videók csatolhatók
  • Színes érintő képernyős kezelés és kijelzés, paraméterek gyors beállítása
  • Automatikus szabványos mérések
  • On-line segítség (HELP)
  • Belső memória
  • Optikailag leválasztott USB port
  • Beépített Wi-Fi interfész okostelefonhoz. táblagéphez, PC-hez történő csatlakozáshoz
  • Ingyenesen letölthető HTANALYSIS™ alkalmazás IOS és Android rendszerekhez
  • Tölthető NiMH telepek
Szigetelési ellenállásmérés
    Tartomány / Felbontás / Pontosság
    Mérőfeszültség: 50 V DC
  • 0.01... 9.99 MΩ / 0.01 MΩ / ±(2.0% LÉ + 2 digit)
  • 10.0... 49.9 MΩ / 0,1 MΩ / ±(2.0% LÉ + 2 digit)
  • 50.0... 99,9 MΩ / 0,1 MΩ / ±(5% MÉ + 2 digit)
  • Mérőfeszültség: 100 V DC
  • 0.01... 9.99 MΩ / 0.01 MΩ / ±(2.0% LÉ + 2 digit)
  • 10.0... 99.9 MΩ / 0,1 MΩ / ±(2.0% LÉ + 2 digit)
  • 100.0... 199,9 MΩ / 0,1 MΩ / ±(5% MÉ + 2 digit)
  • Mérőfeszültség: 250 V DC
  • 0.01... 9.99 MΩ / 0.01 MΩ / ±(2.0% LÉ + 2 digit)
  • 10.0... 99.9 MΩ / 0,1 MΩ / ±(2.0% LÉ + 2 digit)
  • 100.0... 499 MΩ / 1 MΩ / ±(5% MÉ + 2 digit)
  • Mérőfeszültség: 500 V DC
  • 0.01... 9.99 MΩ / 0.01 MΩ / ±(2.0% LÉ + 2 digit)
  • 10.0... 99.9 MΩ / 0,1 MΩ / ±(2.0% LÉ + 2 digit)
  • 100.0... 499 MΩ / 1 MΩ / ±(2.0% LÉ + 2 digit)
  • 500.0... 999 MΩ / 1 MΩ / ±(5% MÉ + 2 digit)
  • Mérőfeszültség: 1000 V DC
  • 0.01... 9.99 MΩ / 0.01 MΩ / ±(2.0% LÉ + 2 digit)
  • 10.0... 199.9 MΩ / 0,1 MΩ / ±(2.0% LÉ + 2 digit)
  • 200.0... 999 MΩ / 1 MΩ / ±(2.0% LÉ + 2 digit)
  • 1000... 1999 MΩ / 1 MΩ / ±(5% MÉ + 2 digit)
  • Nyitott kapcsok feszültsége: névleges mérőfeszültség -0%... +10%
    Rövidrezárási áram: ≤6.0 mA, 500 V mérőfeszültségnél
    Névleges mérőáram: ≥1 mA ha a terhelés = 1 kΩ*Vnom (Vnom=50 V, 100 V, 250 V, 500 V, 1000 V)
    Védelem: veszélyre felhívó üzenet a képernyőn, ha a feszültség ≥10V
Hatásos, meddő és látszólagos teljesítmény, valamint cos φ mérése
  • Feszültség tartomány ULN: 0... 440 V
  • Hálózati névleges frekvencia: 45... 65 Hz
  • Frekvenciamérés az 50... 440 V tartományban: 45,0... 65,0 Hz, pontosság max. ±0,1% MÉ + 1 digit
  • cos φ mérés: 0,00... 1,00 (felbontás 0,01)
RCD-k ellenőrzése
Általános adatok
  • Névleges működtető áram: 10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 650 mA, 1000 mA
  • RCD típusok: AC (), A (), B () / általános (G), szelektív (S) és késleltetett ()
  • L-PE, L-N feszültség: 100 V... 265 V, -RCD típus AC és A, 190 V... 265 V, RCD típus B
  • Frekvencia: 50/60 Hz ±5%
  • RCD-k működtető árama (fröccsöntött tokozású általános RCD)
    RCD / IΔN (mA) / Tartomány (mA) / Felbontás / Pontosság IΔN
  • AC, A / 10 / (0.3... 1.1) IΔN / ≤0.1 IΔN (mA) / -0%, +10% IΔN
  • AC, A / 10≤IΔN ≤650 / (0.3... 1.1) IΔN / ≤0.1 IΔN (mA) / -0%, +5.0% IΔN
  • B / 30≤IΔN ≤100 / (0.3... 1.1) IΔN / ≤0.1 IΔN (mA) / -0%, +5.0% IΔN
  • RCD-k (fröccsöntött tokozású) működési ideje [ms] (TT/TN rendszer) ( táblázatot lásd adatlap
Fázissorrend ellenőrzés
  • Jelzés: jobbra-forgás, balra-forgás
  • Hálózati feszültség tartomány UL-L: 100... 440 V (45… 65 Hz)
  • Fázis-fázis feszültség kijelzése
Folytonosság (kis-ellenállás) mérés
PE vezető folytonosságmérése ±200mA-rel
    Tartomány / Felbontás / Pontosság
  • 0,00... 19,99 Ω / 0,01 Ω / ±(2% MÉ + 3 digit)
  • 20,0... 199,9 Ω / 0,1 Ω / ±(2% MÉ + 3 digit)
  • 200... 400 Ω / 1 Ω / ±(2% MÉ + 3 digit)
  • Kapocsfeszültség: 4... 9 V
    Mérőáram R<2Ω-nál: min. 200mA névleges telepfeszültségnél
    Mérőkábel automatikus kalibrálása
    Mérés polaritás fordítássa
Hurokimpedancia-mérés ZL-PE, ZL-N, ZLL
Mérés 23/40A-rel
Méréstartomány IEC 61557: 0,13...1999,9Ω (1,2m mérővezeték)
    Tartomány / Felbontás / Pontosság
  • 0,00... 19,99 Ω / 0,01 Ω / (5% MÉ + 3 digit)
  • 20,0... 199,9 Ω / 0,1 Ω / ±(5% MÉ + 3 digit)
  • 200... 1999 Ω / 1 Ω / ±(5% MÉ + 3 digit)
  • Névleges feszültség: 95... 270V (ZL-PE és ZL-N méréshez) és 95... 440V (ZL-L méréshez). Frekvencia: 45... 65Hz
Hurokimpedancia-mérés ZL-PE RCD
Mérés 15mA-el az RCD-k működtetése nélkül
Méréstartomány: IEC 61557: 0,50...1999,9Ω
    Tartomány / Felbontás / Pontosság
  • 0,00... 19,99 Ω / 0,01 Ω / ±(6% MÉ + 10 digit)
  • 20,0... 199,9 Ω / 0,1 Ω / ±(6% MÉ + 5 digit)
  • 200... 1999 Ω / 1 Ω / ±(6% MÉ + 5 digit)
  • Névleges feszültség: 95... 270V. Frekvencia: 45... 65Hz
Földelési ellenállásmérés RE
Névleges feszültség: IEC 61557-5: 0,5… 1999D
    Tartomány / Felbontás / Pontosság
  • 0,00... 9,99 Ω / 0,01 Ω / ±(2% MÉ + 4 digit)
  • 10,0... 99,9 Ω / 0,1 Ω / ±(2% MÉ + 3 digit)
  • 100... 999 Ω / 1 Ω / ±(2% MÉ + 3 digit)
  • 1,00... 1,99 kΩ / 0,01 k Ω / ±(2% MÉ + 3 digit)
RCD működési áramának mérése (Ia) szinuszos mérőárammal
    Választott áram / Tartomány / Felbontás
  • 10 mA / 3,3... 10,0 mA / 0,1 mA
  • 30 mA / 9,0... 30,0 mA / 0,1 mA
  • 100 mA / 33... 100 mA / 1 mA
  • 300 mA / 90... 300 mA / 1 mA
  • 500 mA / 150... 500 mA / 1 mA
  • 1000 mA / 330... 1000 mA / 1 mA
  • Mérőáram: 0,3 x IΔn... 1,0 x IΔn
  • Pontosság: ±5% IΔn
  • A mérés indítható negatív, vagy pozitív félhullámmal
RCD működési idejének mérése (ta)
Méréstartomány IEC 61557: 0 ms... a kijelzett érték felső határáig
    Mérőáram / Méréstartomány
    Standard RCD
  • 0,5*IΔn / 0... 300 ms
  • 1* IΔn / 0... 300 ms
  • 2* IΔn / 0... 150 ms
  • 5*IΔn / 0... 40 ms
  • Szelektív RCD
  • 0,5*IΔn / 0... 500 ms
  • 1* IΔn / 0... 500 ms
  • 2* IΔn / 0... 200 ms
  • 5*IΔn / 0... 150 ms
  • Felbontás: 1 ms
  • Pontosság: ±(2% MÉ + 2 digit)
  • Mérőáram pontossága:
    • 0,5*IΔn: -8... 0%,
    • 1*IΔn, 2*IΔn, 5*IΔn: 0... 8%
RCD működtető áramának mérése egyirányú félperiódusú szinuszos mérőárammal, 6 mA DC eltolási árammal
    In Tartomány / Felbontás
    Mérőáram: 0,4 x IΔn... 2,0 x IΔn
  • 10 mA / 4,0... 20,0 mA / 0,1 mA
  • 30 mA 12,0... 42,0 mA / 0,1 mA
  • Mérőáram: 0,4 x IΔn... 1,4 x IΔn
  • 100 mA / 40... 140 mA / 1 mA
  • 300 mA / 120... 420 mA / 1 mA
  • 500 mA / 200... 700 mA / 1 mA
  • Pontosság: ±10% IΔn
  • A mérés végezhető pozitív és negatív félhullámmal
RCD működtető áramának mérése egyenárammal
    Választott áram / Tartomány / Felbontás
  • 10 mA / 4,0... 20,0 mA / 0,1 mA
  • 30 mA / 12... 60 mA / 1 mA
  • 100 mA / 40... 200 mA / 1 mA
  • 300 mA / 120... 600 mA / 1 mA
  • 500 mA / 200... 1000 mA / 1 mA
  • Mérőáram: 0,4 x IΔn... 2,0 x IΔn
  • Pontosság: ±10% IΔn
  • A mérés végezhető pozitív és negatív polaritással
Megjegyzés: MÉ = mért értékre vonatkoztatva
Általános adaítok
  • Kijelző: 7-szegmenses LCD
  • Memória: 990 cella, 57 500 mért érétk tárolására
  • USB interfész, magyar-nyelvű jkv-készítő szoftver(opció)
  • Kettős szigetelés EN 61010-1and IEC 61557 szerint
  • Mérési kategória: CAT IV 300V, EN 61010-1, EMC szerint
  • Táplálás: alkáli telep LR14 (5 db.) vagy Ni-MH 4,8 V 4,2 Ah tölthető telepegység (opció)
  • Hálózati töltő adapter: 100 V…240 V, 50 Hz…60 Hz
  • Referencia hőmérséklet: +23 ± 2°C, 40%... 60% RH
  • Működési hőmérséklet: 0… 50°C, 20%...90% RH
  • Tárolási hőmérséklet: –20... 70°C 20%...90% RH
  • Automatikus kikapcsolás: 120 sec
  • Mechanikai védelem: IP54, PN-EN 60529 szerint
  • Méretek: 288 x 223 x 75 mm
  • Súly: kb. 2,2 kg
  • Névleges használati magasság: ≤20000 m
  • A készülék kielégíti az IEC 61557 előírásait
  • A készülékkel a legtöbb szabványos (pl. IEC 61557, VDE 0100, BS7671… stb.) érintésvédelmi mérés elvégezhető

Készülékkel szállított tartozékok

íHasználati útmutató
Használati útmutató
Kalibrációs jegyzőkönyv
Kalibrációs jegyzőkönyv
Hordszíj SP0500
SP0500

Hordszíj nyakba akasztáshoz

Flexibilis lakatfogó,  HTFlex33E
HTFLEX33E

Felxibilis AC lakatfogó

PR400 Mérőcsúcs mérésindító gombbal
PR400

Mérőcsúcs mérésindító gombbal

Kemény hordtáska, VA500
VA500

Kemény hordtáska, VA500

A0056 Teleptöltő, hálózati adapter
C2033X

3-eres kábel Shuko csatlakozó dugóval

UNIVERSALKITG3, Kábelkészlet
UNIVERSALKITG3

Kábelkészlet

NI-MH tölthető telep
YABAT0003000

NI-MH tölthető telep készlet 1.2 V/2000 mAh

KITTERRNE, Földelési ellenállásmérő készle
KITTERRNE

Földelési ellenállásmérő készlet

A0056 Teleptöltő, hálózati adapter
A0060

Hálózati adapter / teleptöltő

TOPVIEW2006: PC szoftver + USB kábel
TOPVIEW2006

PC szoftver + USB kábel

PT400, Írón
PT400

Írón az érintő képernyőhöz

Külön rendelhető tartozékok

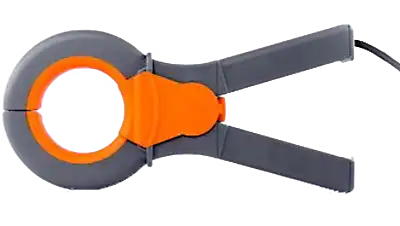

HT96U lakatfogó
HT96U

Szivárgóáram-mérő AC lakatfogó

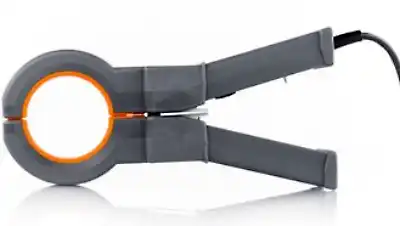

HT97U AC lakatfogó
HT97U

Szivárgóáram-mérő AC lakatfogó

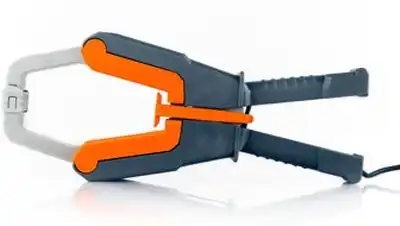

HP30C3, AC lakatfogó
HP30C3

AC lakatfogó

HP30C2, AC lakatfogó
HP30C2

AC lakatfogó

HT4005N, AC lakatfogó
HT4003

AC lakatfogó

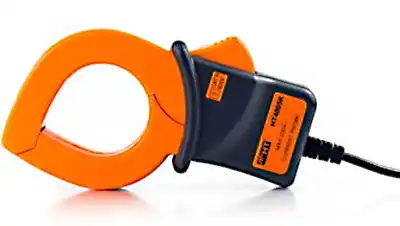

HT4005K: AC lakatfogó
HT4005K

AC lakatfogó

HT4005N, AC lakatfogó
HT4005N

AC lakatfogó

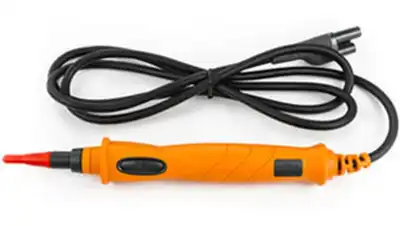

PR400 Mérőcsúcs mérésindító gombbal
PR400

Mérőcsúcs mérésindító gombbal

HT98U AC lakatfogó

HT98U

AC lakatfogó

AC/DC lakatfogó, HT4004

HT4004

AC/DC lakatfogó

DC lakatfogó, HT4004N

HT4004N

DC lakatfogó

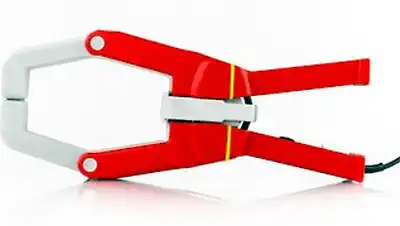

HP30D1: DC lakatfogó
HP30D1

DC lakatfogó

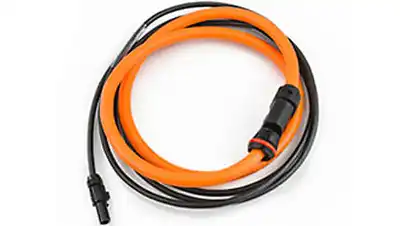

Flexibilis lakatfogó, HTFlex35
HTFLEX35

Felxibilis AC lakatfogó

BORSA2051, Puha hordtáska
BORSA2051

Puha hordtáska

RCDX10, ipari RCD-k max. 10A-rel történő ellenőrzésére
RCDX10

Ipari RCD-k max. 10A-rel történő mérésére

606-IECN: Mágneses csatlakozó hüvely
606-IECN

606-IECN: Mágneses csatlakozó hüvely

1066-IECN, banándugó/hüvely hosszabbító
1066-IECN

Bbanándugó/hüvely hosszabbító, fekete

1066-IECR, banándugó/hüvely hosszabbító
1066-IECR

Bbanándugó/hüvely hosszabbító, fekete

IMP57,  hurok/vonali impedancia-mérő
IMP57

Nagy felbontású hurok/vonali impedancia-mérő

T2100 földelési ellenállásmérő lakatfogó
T2100

Földelési ellenállásmérő lakatfogó

Hőmérséklet és nedvességmérő adapter, HT52/05
HT52/05

Hőmérséklet és nedvességmérő adapter

Luxmérő adapter, HT53/05
HT53/05

Luxmérő adapter

RCDX10, ipari RCD-k max. 10A-rel történő ellenőrzésére
RCDX10

ipari RCD-k max. 10A-rel történő ellenőrzésére
