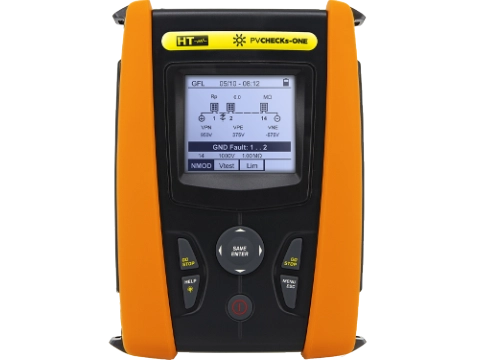

Napelemes rendszer ellenőrző műszere, PVChecks

Napelemes ellenőrző műszer, HTItalia PVChecks-Pro jellemzői

A PVCHECKs-PRO napelemes rendszer üzembe helyezési teszter napelemes rendszerek /modulok / sztringek IEC/EN62446 szabvány szerinti érintésvédelmi és funkcionális ellenőrzésére alkalmas. Egyetlen gombnyomással a PVCHECKs-PRO elvégzi az összes üzembe helyezéshez szükséges tesztet. A zökkenőmentes módnak köszönhetően a PVCHECKs-PRO napelemes rendszer üzembe helyezési teszterrrel egyetlen gomb megnyomásával tesztelni lehet a redszer összes sztringjét. Végül a GFL - Ground Fault Locator (földelési hiba kereső funkció) pontosan érzékeli a szigetelési hiba helyét, felgyorsítva ezzel a hiba elhárítását.

Szigetelésmérés PV modulokon/sztringeken/telepen 1500VDC-ig (PI és DAR számítással)
Üresjárati feszültség Voc 1500V-ig IEC/EN62446 szerint
Rövidzárlati áram Isc 40A-ig IEC/EN62446 szerint
Védővezetők folytonosság mérése 200 mA-rel
Polaritás
GFL funkció sztringek és PV modulok hibakereséséhez
Tesztek egy- és kétoldalas modulokon
Belső memória a mérési eredmények tárolásához
Optikailag leválasztott USB port PC-hez történő csatlakoztatáshoz
Segítség (Help) a kijelzőn

Szigetelésmérés PV modulokon/sztringeken/telepen 1500VDC-ig (PI és DAR számítással)
Üresjárati feszültség Voc 1500V-ig IEC/EN62446 szerint
Rövidzárlati áram Isc 40A-ig IEC/EN62446 szerint
Védővezetők folytonosság mérése 200 mA-rel
Polaritás
GFL funkció sztringek és PV modulok hibakereséséhez
Tesztek egy- és kétoldalas modulokon
Belső memória a mérési eredmények tárolásához
Optikailag leválasztott USB port PC-hez történő csatlakoztatáshoz
Segítség (Help) a kijelzőn

Napelemes ellenőrző készlet, PVChecks-Pro-Plus: PVChecks-Pro + HT305 + SOLAR03 + PT305 együtt

DMM

DC feszültség

Tartomány: 3~1500 V
Felbontás: 1 V
Pontosság: ±(1.0% MÉ + 2 digit)

AC TRMS feszültség

Tartomány: 3~1000 V
Felbontás: 1 V
Pontosság (*): ±(1.0% MÉ + 3 digit)
Frekvencia tartomány: 42,5 ÷ 69 Hz

(*) Nulla kijelzés, ha a mért érték <3V

ÜZEMBEHELYEZÉSI MÉRÉSEK

IV ellenőrzés - DC feszültség @ OPC

Tartomány: 3.0+1500.0 V
Felbontás: 0.1 V
Pontosság (*): ±(1.0% MÉ + 2 digit)
Minimális VPN feszültség a teszt elindításához: 15 V

IV ellenőrzés - DC áram @ OPC

Tartomány: 0.10 ~ 40.00 A
Felbontás: 0.01 A
Pontosság: ±(1.0% MÉ + 2 digit)

PV modul szórt kapacitása: max 30µF

IV ellenőrzés - DC feszültség @ STC

Tartomány: 3.0 ~ 1500.0 V
Felbontás: 0.1 V
Pontosság: ±(4.0% MÉ + 2 digit)

IV ellenőrzés - DC áram @ STC

Tartomány: 0.10 ~ 40.00 A
Felbontás: 0.01 A
Pontosság: ±(4.0% MÉ +2digit)

GFL (Földelési hibakereső)

Mérőfeszültség: 250, 500, 1000, 1500

Tartomány / felbontás

0.1 ~ 0.99 / 0.01 MΩ
1.0 ~ 19.9 / 0.1 MΩ
20 ~ 100 / 1 MΩ

Pontosság (*): ±(5% MÉ + 5 digit)
Pozicionálási hiba: ±1 modul

ÉRINTÉSVÉDELMI MÉRÉSEK

Folytonosságvizsgálat (RPE)

Tartomány / Felbontás

0.00 ~ 9.99 / 0.01 Ω
10.0 ~ 99.9 / 0.1 Ω
100 ~ 1999 / 1 Ω

Pontosság: ±(2.0% MÉ + 2 digit)
Mérőáram <200mA DC 2Ω-ig (mérővezetékekkel együtt), Felbontás 1mA, Mérőáram pontossága ±(5,0% MÉ + 5 digit)
Üresjárati feszültség 4 V < V0 < 10 V

Szigetelésvizsgálat (MΩ) - TIMER (időzítés mód)

Mérőfeszültség: 250, 500, 1000, 1500 V DC
Tartomány / Felbontás

0.01 ~ 9.99 / 0.01 MΩ
10.0 ~ 99.9 / 0.1 MΩ

Pontosság: ±(5.0% MÉ + 5 digit)

Szigetelésvizsgálat (MΩ) - DUAL (Kettős mód)

Mérőfeszültség: 250, 500, 1000, 1500 V DC
Tartomány / Felbontás

0.1 ~ 0.99 / 0.01 MΩ
1.0 ~ 19.9 / 0.1 MΩ
20 ~ 100 / 1 MΩ

Pontosság: ±(5.0% MÉ + 5 digit

ÁLTALÁNOS ADATOK

Kijlező és memória

Jellemzők: grafikus COG LCD 240x240 px háttérvilágítással
Memória: max 999 teszt, 3 szintű marker
Belső adatbázis: 60 modul

Táplálás

Belső: 6x1.5V AA típusú alkáli vagy 6x1.2V AA típusú NiMH újratölthető elem
A NiMH akkumulátorokhoz külső töltő szükséges.
Az akkumulátor élettartama:

RPE: >500 teszt (RPE ≥0,1 Ohm)
GFL, MΩ: >500 teszt (Riso ? 1kΩ x VTest, 5 mp be-, 25 s kikapcsolva)
IVCK: >500 teszt (nincs SOLAR03, lásd az RPE, MΩ délelőtti feltételeit)

Interfészek

PC kommunikáció: USB és WiFi
SOLAR-03 kommunikáció: BT kommunikáció (max. távolság 100m – kültéri szabad tér)

Mechanikai jellemzők

Méretek (H x Szé x Ma): 225 x 165 x 75 mm
Súly (elemekkel együtt): 1,2 kg
Mechanikai védelem: IP40

Környezeti feltételek

Referencia hőmérséklet: 23°C ± 5°C
Üzemi hőmérséklet: -10°C ÷ 50°C
Megengedett relatív páratartalom: lt;80% RH
Tárolási hőmérséklet: -10°C ÷ 60°C
Tárolási páratartalom: <80% RH
Használati magasság: max. 2000 m

Áétalánosan vonatkozó szabványok

Érintésvédelem: IEC/EN61010-1, IEC/EN61010-2-034 EMC: IEC/EN61326-1
Mérési tartozékok biztonsága: IEC/EN61010-031
Méretek: IEC 60891, IEC/EN62446-1 (IVCK) IEC/EN 61557-1, 2, -4 (RPE, MΩ)
Műszaki dokumentáció: IEC EN 61187
Szigetelés: kettős szigetelés
Szennyezettségi fok: 2
Túlfeszültség kategória: CAT III 1500V a földhöz képest, max 1500VDC, 1000V~ a bemenetek között
