Napelemes rendszer ellenőrző műszere, PVChecks

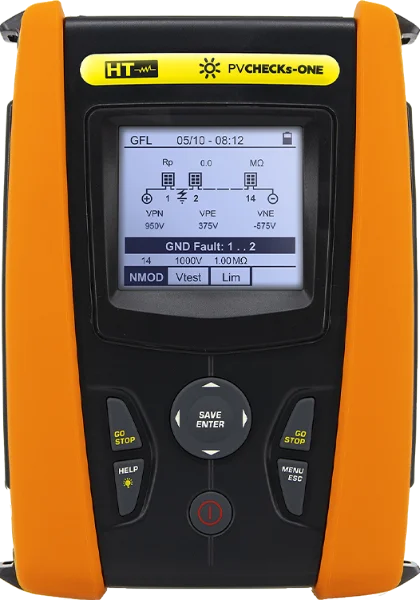

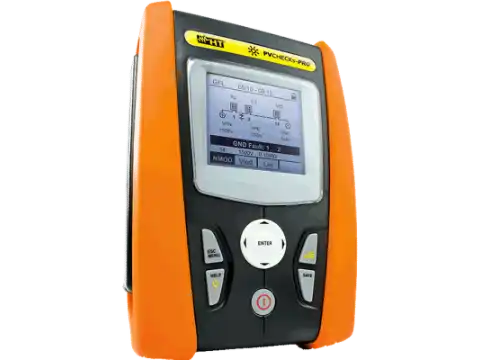

Napelemes ellenőrző műszer, HTItalia PVCheck-Ones jellemzői

A PVCHECKs-ONE multifunkciós műszer lehetővé teszi a PV rendszer egyenáramú oldalán szükséges öss- zes elektromos biztonsági teszt gyors és biztonságos elvégzését, valamint a modulok és sztringek nyitott áramköri feszültségének (Voc) és rövidzárlati áramának (Isc) funkcionális ellenőrzését az IEC/EN 62446 szabványnak megfelelően.
Az elektromos biztonsági tesztelés területén a PVCHECKs-ONE valódi innovációt képvisel: a DUAL funkció- nak köszönhetően a szigetelési ellenállás mérése egyetlen modulon, sztringen vagy egy teljes PV tömbön is elvégezhető anélkül, hogy külső kapcsolóra lenne szükség a pozitív és negatív pólusok rövidre zárásá- hoz.
A műszer lehetővé teszi a PV csatlakozások és sztringek funkcionális ellenőrzését az IEC/EN 62446 szab- vány szerint a Voc és Isc üzemi körülmények (OPC) közötti mérésével, és az értékek STC-re vonatkozta- tásával besugárzásmérés révén, beleértve az opcionális SOLAR03 és HT305 tartozékok használatát is.
Minden teszt végén azonnali eredmény jelenik meg, mind abszolút értékben, mind a korábban tesztelt sztringekkel összehasonlítva, támogatva a rendszer állapotának gyors értékelését.

MŰSZAKI ADATOK

Napelemes modulok és sztringek nyitott áramköri feszültségének (Voc) mérése 1000 V DC feszültséggel
Nyitott áramköri áram (Isc) mérése napelemes modulok és sztringek esetén 30 A DC feszültséggel
Polaritás-ellenőrzés
SOLAR03 távirányító egység használata Bluetooth-kapcsolattal
Elülső besugárzás mérése SOLAR03 távirányító egységgel és PT305 szondával is (opcionális tartozékok)
A modul hőmérsékletének közvetlen mérése SOLAR03 távirányító egységgel és PT305 szondával is (opcionális tartozékok)
Naplusz sztring/mező szigetelésének mérése 100, 250, 500, 1000 V DC tesztfeszültségekkel
P.I. polarizációs index mérése
Dielektromos abszorpciós arány D.A.R mérése
GFL funkció az alacsony szigetelésű modul helyének meghatározásához egy ágon belül
OPT funkció PV ágak szigetelésvizsgálatához MLPE eszközök, például optimalizálók és RSD-k jelenlétében, anélkül, hogy azokat le kellene választani a modulokról
Védővezető folytonosságvizsgálata 200mA tesztárammal
Mérési kategória CAT III 1000V AC, CAT III 1000V DC
Max. 1000VAC, 1000V DC a bemenetek között
Háttérvilágítású LCD kijelző
Belső memória Max. 999 teszt
Integrált Wi-Fi kapcsolat PC-hez való csatlakoztatáshoz
Optikai/USB soros port PC-hez való csatlakoztatáshoz
Testreszabható belső PV modul adatbázis kezelése (max. 64 modul)
Automatikus kikapcsolás
Online súgó a kijelzőn

Általános adatok

KIJELZŐ ÉS MEMÓRIA

Jellemzők: 240x240 pixel, egyedi LCD háttérvilágítással
Memória: max. 999 teszt, 3 marker szint
Belső adatbázis PV modulokhoz: max. 64 modul tárolására:

TÁPLÁLÁS

Belső tápegység: 6x1,5 V-os alkáli elem LR6, AA típus vagy 6x1,2 V-os tölthető NiMH telep LR6, AA típus (Külső adapter szükséges a NiMH telepek töltéséhez)
Akkumulátor élettartama (20°C-on):
RPE: ≥500 teszt (RPE ≥0,1 Ω)
GFL, MΩ: ≥500 teszt (Riso ≥ 1kΩxVTest)
IVCK: >500 teszt (SOLAR03 nélkül)
Automatikus kikapcsolás: 5 perc tétlenség után

KIMENETI CSATLAKOZÓ

PC kommunikációs port: optikai/USB és WiFi
Interfész a SOLAR03-mal: Bluetooth BLE kommunikáció (akár 100 m/328 láb szabad térben)
MECHANIKAI JELLEMZŐK
Méretek (H x Sz x M): 235 x 165 x 75 mm
Súly (elemekkel): 1,2 kg
Mechanikai védelem: IP40

KÖRNYEZETI FELTÉTELEK

Referencia hőmérséklet: 23°C
Üzemi hőmérséklet: -10°C,
Üzemi páratartalom: <80% RH (lecsapódás nélkül)
Tárolási hőmérséklet: -10°C
Maximális használati magasság: 2000 m

REFERENCIA IRÁNYELVEK

Biztonság: IEC/EN61010-1, IEC/EN61010-2-030
IEC/EN61010-2-033, IEC/EN61010-2-034
EMC: IEC/EN61326-1, IEC/EN61326-2-2
Mérési tartozékok biztonsága: IEC/EN61010-031
IVCK mérések: IEC/EN62446-1, IEC/EN60891, IEC/EN60904-1-5
M? mérés: IEC/EN61557-2
RPE mérés: IEC/EN61557-4
Szigetelés: kettős szigetelés
Szennyezettségi fok: 2
Rádió: ETSI EN300328, ETSIEN301489-1, ETSIEN301489-17
Mérési kategória: CAT III 1000V földhöz, Max. 1000 VAC, 1000 VDC a bemenetek között

Készülékkel szállított tartozékok

SP5100

Vállpántok (2 db) horgokkal ellátott tokokhoz

VA507

Kemény hordtáska

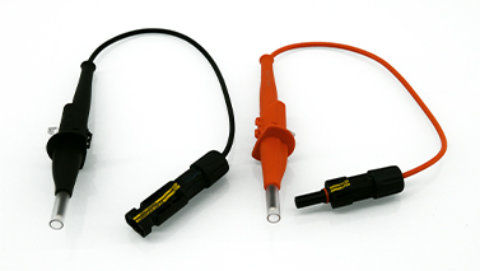

kitpvmc4

Az adapterpár lehetővé teszi a PVCHECK csatlakoztatását MC4 csatlakozóval ellátott napelemes panelekhez

Mérőkábel készlet, KITGSC4

20A / 1000V
Kábelhossz: 2 m
Krokodil csipesz max. nyílása: 2,3 cm
Banán átmérő: 4mm
CAT III 1000V

TOPVIEW2006

PC szoftver + USB kábel

Többnyelvű (magyar is) jegyzőkönyv készítő szoftver USB kábellel
Kábelhossz: 1.5 m
Kommunikációs kábel: USB
Kompatibilitás: Windows XP-7-8-10 (32/64 bit)

Használati útmutató

Kalibrációs jegyzőkönyv

CE megfelelőségi igazolás

Külön rendelhető tartozékok

M304

Dőlés-szögmérő

YABAT0003000

Tölthető telep

Akkumulátor típusa: AA
Összetétel: Ni-MH
Névleges feszültség: 1,2 V
Teljesítmény: min. 2000 mAh

YABAT0004001

Teleptöltő

Tápellátás: 110-240VAC, 50/60Hz
Dugód típusa: C
Támogatott elemek: AA és AAA Ni-Cd/NiMH
Elemfoglalat: 6x AA/AAA

ht305

Referencia cella besugárzás méréshez

Mérési tartomány: 50 ÷ 1400W / m2
Alappontosság: ±3,0% MÉ
Cella típusa: monokristály / polikristály
Védettség: IP65
Méret: 120*85*40mm
Súly: 260g
Kimeneti csatlakozó: BINDER

Solar-03

Távmérő egység

PT305

PT1000 szonda cellahőmérséklet mérésére

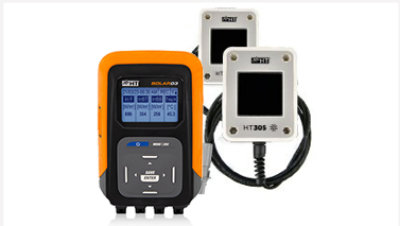

KIT BIFACIALONE

2 × HT305 REFERENCIACELLÁKAT TARTALMAZÓ KÉSZLET SUGÁRZÁS MÉRÉSÉHEZ, ÉS SOLAR03 TÁVOLI EGYSÉGET A FOTOVEZETŐ MODULOK SUGÁRZÁSÁNAK, HŐMÉRSÉKLETÉNEK ÉS DŐLÉSÉNEK MÉRÉSÉHEZ. ISO KALIBRÁCIÓS JELENTÉSEKET TARTALMAZ.
