Kettős DC tápegység, CPX400 sorozat

Kapcsolóüzemű működés. Max 60 V és max. 20 A / kimenet ( max. 420 W)

Aim-TTi tápegység család CPX400S, CPX400SA, CPX400SP, CPX400D, CPX400DP

  • Max 60 V és max. 20 A / kimenet ( max. 420 W)
  • Állandó áramú/feszültségű működés
  • Alacsony kimeneti zaj és gyors beállás
  • PowerFlex vagy fix-tartományú működés + beállítható limit értékek
  • Analóg beállító szervek digitális pontossággal és érték-rögzítéssel
  • Külön, vagy együtt állítható (követő) galvanikusan elválasztott kimenetek
  • Sorba/párhuzamosan köthető kimenetek (120 V vagy 40 A)
  • Beállítható teljesítményhatár, biztonsági kimeneti csatlakozók
  • 4-digites felbontású kijelzés, választható távérzékelés
  • Kompakt 1-rack 3U tokozás (2-kimenetes kivitel) vagy 1 rack 3U tokozás (1-kimenetes kivitel)
  • Duplikált kimenetek a hátlapon (CPX400SA, SP & DP)
  • Szigetelt analóg vezérlő interfész (CPX400SA)
  • GPIB, RS-232, USB és LAN interfész LXI class C kompatibilitással (CPX400SP & CPX400DP)
PowerFlex

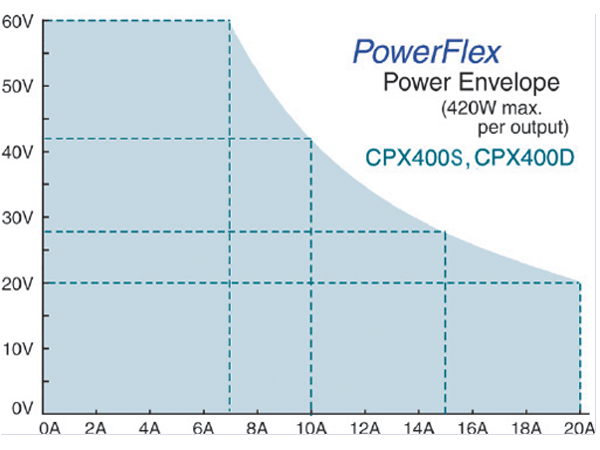

A CPX-400D/DP tápegység család készülékeiből kivehető teljeítményt a PowerFlex teljeítménygörbe határozza meg. Mindegyik kimenet 60 V-nál max. 7 A kimenő áramot biztosít. Csökkenő feszültséggel nő a kimenet terhelhetősége és 20 V-nál eléri a 20A-t. 20V alatt a kimenő teljesítményt a 20A áramkorlát határozza meg.
A zaj csökkentését a legmodernebb zajelnyomási technika alkalmazása biztosítja, és ennek eredményeképpen a tápegység jól használható érzékeny áramkörök táplálására is.

Kis zaj és jó dinamikus viselkedés

A CPX400 sorozat szabályozása egy nagyfrekvenciás előszabályozóból és a lineáris utószabályozóból áll, amelyek kis zajt és kiváló dinamikus viselkedést biztosítanak. Mindegyik kimenet állandó áramú/feszültségű üzemmódban működtethető, automatikus átváltással és üzemmód kijelzéssel.

Két független kimenet

A CPX400D/DP két teljesen független, egymástól galvanikusan elválasztott, egyenként 180W terhelhetőségű kimenettel rendelkezik. A kimenetek állandó feszültségű vagy áramú üzemmódban működtethetők. Mindegyik kimenet saját kapcsolóval rendelkezik.
Ha szükséges, a kimenetek sorosan vagy párhuzamosan köthetők 120 V ill. 40 A áram eléréséhez.

Analóg kezelőszervek - digitális stabilitás

Az analóg beállító kezelőszervek nagy hátránya az időbeli instabilitás és a véletlen elmozdítás lehetősége. A CPX200D/DP készülékeknél a beállítás analóg kezelőszervekkel végezhető, de az S-Lock gombot megnyomva a készülék a beállított értékeket digitálisan elmenti. Ez nem csak teljes biztonságot, de kivételes stabilitást is jelent.

Pontos kijelzés és távérzékelés

Az egyes kimeneteken lévő feszültség és áram értékét különálló digitális műszerek mutatják fix. 10 mV, ill. 10 mA felbontással. A fix felbontás segít elkerülni a helytelen leolvasást. A kimeneti feszültség durva és finom kezelőgombokkal állíthatók be. Az áram beállítása logaritmikus karakterrel rendelkezik, biztosítva ezzel kis áramok pontos beállítását is.
A View Settings nyomógombbal lehetőségünk van a beállított határértékek ellenőrzésére és (bármikor történő) beállítására. Mindegyik kimenethez be-/kikapcsolható távérzékelés tartozik..

Galvanikusan elválasztott feszültség követés

A V-Track üzemmódot választva a két kimenet továbbra is galvanikusan elválasztva marad, de a Master-nek beállított készülék a rajta beállított feszültséget állítja be a követőnek választott készüléken. Ez lehetőséget ad külön földpontok használatára (pl. digitális és analóg föld). Két készüléket párhuzamosan kötve 40A kimenő áram, illetve sorosan kötve max. 120 V kimenő feszültség érhető el.

Tartomány-beállító nyomógombok - nagyobb flexibilitás

A CPX400 sorozatú tápegység használható hagyományos tápegységként is. Erre szolgálnak a tartomány beállító gombok, melyekkel fix feszültség/áram (60V/7A vagy 20V/20A) tartományú működés állítható be. Ebben az üzemmódban a kimenetek állandó feszültségű vagy áramú üzemmódban működtethetők teljesítmény limit nélkül. Kiegészítéskép-pen a feszültség és áram értéke finoman állítható.
Egy további gomb segítségével a feszültség és áram tartományhatárok az alkalmazásnak megfelelően beállíthatók, így a beállító gombbal a megadott tartományban állítható be a szükséges érték. Pl. tartománynak beállíthatunk 30V / 14A-t egy 30V-os PSU megvalósításához, de ha szükséges ez átállítható pl. 5V/3A-re.

Egykimenetes változat, ultra-kompakt kivitel
A CPX400S a CPX400D DC tápegység egykimenetes változata, 60 V/20 A, azaz max. 420 W kimeneti teljesítménnyel. Az ¼ rack * 3U tokozással a tápegység rendkívül kis helyet foglal el akár a munkaasztalon, akár rack-be építve.
Három egykimenetes változat
Típus Uki / Iki Pki Interfész
CPX400S 0... 60V / 0... 20A* 420W -
CPX400SA 0... 60V / 0... 20A* 420W Szigetelt analóg
CPX400SP 0... 60V / 0... 20A* 420W RS232, USB, LAN, GPIB*
CPX400DP 2 x (0... 60V / 0... 20A*) 840W
CPX400D 2 x (0... 60V / 0... 20A*) 840W -

A CPX400 táoegység egykimenetes változata három kivitelben kapható:

  • A CPX400S hagyományos asztali kivitelű tápegység csak kézi beállító kezelőszervekkel,
  • a CPX400SA galvanikusan leválasztott analóg távvezérléssel és a hátlapon duplikált kimenetekkel,
  • a CPX400DP USB, RS-232, GPIB és LAN (LXI) távvezérlési lehetőségekkel és a hátlapon duplikált kimenetekkel rendelkezik.
CPX400SP és CPX400DP

GPIB (opció), RS-232, USB és LAN interfészek

Asztali és rendszer használat

A CPX400SP és DP busz-programozható kivitelek, természetesen megtartva a kézi kezelőszerveket is.

Hátlapi kivezetések

A kimenetek és a táv-érzékelő csatlakozók a hátlapon is megtalálhatók a rack-be történő beépítéshez, vagy egyéb okból történő használathoz.

Digitális távvezérlés

A készülékek RS-232, USB, GPIB (opció) és LAN (Ethernet) LXI támogatással interfészekkel rendelkeznek. az interfészek segítségével a felhasználó teljes hozzáféréssel rendelkezik a feszültség, áram beállításához és a kimenetek ki-/bekapcsolásához, valamint az áram és feszültség, valamint állapot visszaolvasásához. Az interfészek földpotenciálra vannak kötve és galvanikusan el vannak választva a teljesítmény kimenetektől.

Biztonság és védelem

A készülék eleget tesz a vonatkozó nemzetközi biztonsági szabványoknak és EMC követelményeknek.

Kimenetek

  • Feszültségtartomány: 0… 60 V. Áramtartomány: 0… 20 A(megj: a kimenetek max értéke tipikusan 1%-al nagyobb a megadottaknál)
  • Teljesítmény: max 420 W - lásd teljesítmény-burkológörbe
  • Teljesítmény-burkológörbe (kimenetenként). A bármelyik feszült-ségnél elérhető maximális áramot a teljesítmény-burkológörbe korlátozza, amely 7 A 60 V-nál és 20 A-ig emelkedik 20 V és az alatti feszültségek esetén. Alacsony feszültségek esetén a kivehető teljesítményt a 20 A-es áramlimit korlátozza.
  • Feszültség beállítása: finom és durva beállító gombbal
  • Áram beállítás: logaritmikus
  • Működési mód: állandó áramú, és feszültségű üzemmód automatikus átváltással. Az állandó áramú üzemmódot LED jelzi.
  • Kimeneti kapcsoló: elektronikus. A kapcsoló kikapcsolt állapotában a műszerek a beállított feszültség és áram értékét jelzik ki. Kimenet felfutási ideje <10 ms.
  • Beállítások megtekintése: A kimeneti kapcsolók bekapcsolt állapotá-ban a kijelzők a kiementi feszültség és áram értékét mutatják. A View Settings gombot megnyomva a kijelzőn a beállított értékek jelennek meg és a beállítás módosítható.
  • Állapotjelzés: LED jelzi a kimenetek bekapcsolt állapotát, az állandó áramú és feszültségű üzemmódot, a feszültség/áram limiteket, a teljesítmény-határt, a távvezérlést és LAN állapotot. Továbbá üzenet a kijelzőn leoldásnál.
  • S-Lock (beállítások zárolása): Az áram és feszültség beállított értékei zárolhatók egyetlen gombnyomással. A zárolási pontosság azonos a kijelzések pontosságával (lásd kijelzések).

Egyéb kimeneti paraméterek

  • Hullámosság és zaj: tip. ≤3 mVrms, ≤15 mVpk-pk, (max 5 mVrms) állandó feszültségű üzemmódban
  • Terhelésszabályozás: feszültség: ≤0.01%, bármilyen terhelés változásra a teljesítménygör-bén belül (és táv-érzékeléssel)áram: ≤0.05%, bármilyen terhelés változásra a teljesítménygörbén belül
  • Hálózati szabályozás: feszültség/áram: ≤0.01%, a hálózati feszültség 10%-os változására
  • Tranziens válaszidő: ≤250 µs 50mV-on belül a terhelés 5%-95%-os változása esetén
  • Hőmérsékleti együttható: tip. ≤100 ppm/°C
  • Kimeneti védelem: túlfeszültség elleni védelem leoldással. Diódás védelem ellentétes irányú áram ellen 3 A-ig.
  • Túlfeszültség védelem beállítása/tartomány: Csavarhúzóval az előlapról. Tartomány: 1 V... 66 V
  • Túlmelegedés elleni védelem: kimenetek lekapcsolása
  • Biztonsági lekapcsolás: a feszültség, vagy áram beállításában bekövetkező váratlan változások a kimeneti kapcsolót lekapcsolják.
  • Kimeneti csatlakozók: O4 mm csatlakozóhüvelyek 19 mm távolságra. Csavaros csatlakozók a hátlapon CPX400SA, SP & DP.
  • Érzékelés: előlapról kapcsolóval választható helyi, vagy táv-érzéke-lés.
  • Érzékelő csatlakozás: rugós-szorítású csavarmentes kivezetés az előlapon. A hátlapon csak a CPX400SA, SP és DP típusoknál.

Feszültségkövető üzemmód (CPX400D & DP)

  • Független üzemmód: normál-módú működés, a két kimenet egymástól elválasztva, függetlenül használható.
  • Feszültségkövető üzemmód: a két kimenet továbbra is egymástól elválasztva üzemel, de a Slave (követő kimenet) kezelőszerveit a készülék letiltja, a követő kimenet feszültsége a mester (vezérlő) kimenet feszültsége lesz. Ez az üzemmód használható bipoláris feszültség előállításához, vagy a különböző földponthoz tartozó unipoláris fe- szültség követéséhez.Ha 6V-nál nagyobb feszültségre van szükségünk, a kimenetek sorba köthetők 0-120 V közötti feszültségek előállításához, mely a vezérlő kimeneten állítható be. Ha 20A-nál nagyobb áramra van szükségünk, a kimenetek párhuzamosan köthetők max. 40 A előállításához, mely a kimeneten állítható be.Követési pontosság: Slave (követő) feszültség: ± (0·1% a vezérlő kimenet feszültségének + 10mV)
Kijelző műszerek
  • Kimenetenként 2x4 digit a feszültség és áram kijelzésére. 10 mm magas LED
  • Felbontás: 10 mV, 10 mA
  • Pontosság: feszültség: 0.1% ±2 digit, áram: 0.3% ±20 mA

Feszültségkövető üzemmód (CPX400D & DP)

  • Független üzemmód: normál-módú működés, a két kimenet egymástól elválasztva, függetlenül használható.
  • Feszültségkövető üzemmód: a két kimenet továbbra is egymástól elválasztva üzemel, de a Slave (követő kimenet) kezelőszerveit a készülék letiltja, a követő kimenet feszültsége a mester (vezérlő) kimenet feszültsége lesz. Ez az üzemmód használható bipoláris feszültség előállításához, vagy a különböző földponthoz tartozó unipoláris fe- szültség követéséhez.Ha 6V-nál nagyobb feszültségre van szükségünk, a kimenetek sorba köthetők 0-120 V közötti feszültségek előállításához, mely a vezérlő kimeneten állítható be. Ha 20A-nál nagyobb áramra van szükségünk, a kimenetek párhuzamosan köthetők max. 40 A előállításához, mely a kimeneten állítható be.Követési pontosság: Slave (követő) feszültség: ± (0·1% a vezérlő kimenet feszültségének + 10mV)

Mindkét kimenet be-, ill. kikapcsolva (CPX400D & DP)

Jóllehet mindkét kimenet különálló kapcsolóval rendelkezik a be-, ill. kikapcsoláshoz, egy további nyomógomb lehetőséget ad a két kimenet egyszerre történő be-, ill. kkikapcsolásához.

Analóg távvezérlés (csak CPX400SA)

A CPX400SA galvanikusan elválasztott analóg távvezérlő interfésszel rendelkezik, mellyel a feszültség és áram értéke távvezérléssel (vezérlő feszültséggel) állítható be. A feszültség és áram előlapi beállító szervei nem galvanikusan leválasztott analóg kimenő feszültséget állítanak elő, melyek segéd-tápegységek vezérlésére használhatók.

  • Bemeneti skálázás: 0... 100% vezérlő feszültség, vagy áram 0... 5V vagy 0... 10V lehet (választható)
  • Bemeneti pontosság: feszültség: 0.3% ±20 mV, áram : 0.5% ±50mA. Bemeneti impedancia 10 k?.
  • Kimeneti skálázás: a beállított kimeneti feszültség és áram 0... 100%-hoz 0... 5V (nem leválasztott) feszültség tartozik
  • Kimeneti pontosság: feszültség: 0.3% ±20m, áram: 0.5% ±50mA. Kimeneti impedancia 125?.
  • Táv be- és kikapcsolás: külső kapcsolóról (nem leválasztott)

Digitális busz interfészek (csak CPX400SP és CPX400DP)

A CPX400SP és CPX400DP RS-232, USB, GPIB vagy LAN (LXI class C kompatibilis) interfésszel vezérelhető. Mindegyik interfész földpontra van kötve és opto-elektronikusan le van választva a kimenetekről

  • RS-232: Standard 9-tűs D-csatalkozóBaud rate 9,600.
  • USB: USB 2.0 (USB 1.x kompatibilis).
  • GPIB-1A (opcionális)
  • Ethernet (LAN): Standard 10/100 base-T csatlakozás. ICMP és TCP/IP Protocol helyi hálózathoz, vagy PC-hez való csatlakozáshoz
  • LXI Compliance: a LAN interface LXI class C konform. (LXI a Lan eXtensions for Instrumentation rövidítése).
Digitális programozás (csak CPX400SP és DP)
  • Feszültség beállítás /pontosság: 1mV / ± (0.05% +10mV)
  • Árambeállítás/pontosság: 1mA / ± (0.3% +5mA)
Programozási sebesség
  • Parancs késleltetés: tipikusan <25ms (ez hozzáadandó az alábbi értékekhez)
  • Feszültség felkapcsolási idő: <10ms* 1%-raFeszültség lekapcsolási idő: <80ms* 1%-ra (teljes terhelés); <1.5s* 1%-ra (terhelés nélkül)
  • * A fel és lakapcsolási idő változik a tartománnyal és feszültség lépcső értékével. További infót lásd a használati úőtmutatóban.
Általános műszaki adatok
  • Táplálás: 110-240 V ±10%, 50/60 Hz
  • Telepítési kategória: II
  • Fogyasztás (max): egykimenetes változat: 625 VA, kétkimenetes vál- tozat: 1250 VA
  • Működési hőmérséklet: +5°C… +40°C, 20%… 80% RH
  • Tárolási hőmérséklet: -40°C… +70°C
  • Beltéri használat, magasság max. 2000 m
  • Szennyezési fokozat: 2
  • Biztonság: megfelel az EN61010-1 szabvány előírásainak
  • EMC: megfelel az EN61326 szabvány előírásainak
  • Méretek / súly: egykimenetes változat: 107 x 130 (3-rack x3U) x 398 mm / kb. 4,25 kg, kétkimenetes változat: 210 x 130 mm (1 rack 3U) x 377 mm / 6.3 kg
Készülékkel szállított driverek (CPX400SP és DP)
IVI Driver

A Windows-hoz szükséges összes IVI driver a készülékkel szállítva. Ez lehetőwséget ad a készüléknek LabView*, LabWindows*, HPVEE*, stb. szoftverekkel történő használatához.

USB Driver

A készülékkel szállított installációs szoftver egy standard Windows* USB drivert hív meg.

Opciók
Rack-be építéshez szerelvény

RM460 19"-os 4U rack négy egykimenetes, vagy két kimenetes tápegységet tud fogadni. A kétkimenetes egységek illeszkednek az RM300A 3U rack-be is.

Készülékkel szállított tartozékok

Lásd használati útmutató

Hasonló típusok

CPX400D,/DP

CPX200D/DP

TTi kapcsolóüzemű kettős DC tápegység
