Kapcsolóüzemű kettős DC tápegység, Aim-TTi CPX200D / DP

2 galvanikusan elválasztott kimenet, 2x0-60 V, 0-10 A / max. 180 W

  • 2 galvanikusan elválasztott kimenet, 2x0-60 V, 0-10 A / max. 180 W
  • Konstans feszültségű / áramú üzemmód
  • Kis kimeneti zaj és jó tranziens viselkedés
  • Power-Flex, vagy fix tartományú működés + felhasználói határértékek
  • Valódi analóg kezelőszervek digitális beállítással értékrögzítéssel
  • Független kimenetek, vagy galvanikusan elválasztott feszültség-követés üzemmód
  • Párhuzamos (20A), vagy soros (120V) kapcsolás
  • Változtatható túlfeszültség védelem és távérzékelés
  • Mindkét kimenethez külön 4-digites műszerek
  • Kimenetek megduplázva a hátlapon (csak CPX200DP)
  • Kompakt fél-rack 3U mére,s asztali vagy rack-be történő alkalmazáshoz
  • GPIB (opció), RS-232, USB és LXI kompatibilis LAN interfész (csak CPX200DP)
PowerFlex
A CPX-200D/DP készülékből kivehető teljeítményt a PowerFlex teljeítménygörbe határozza meg. Mindegyik kimenet 60 V-nál max. 3 A kimenő áramot biztosít. Ha csökkentjük a feszültséget a kimenet terhelhetősége nő, és 16 V-nál eléri a 10A-t. 16V alatt a kimenő teljesítményt a 10A áramkorlát határozza meg.
A zaj csökkentését a legmodernebb zajelnyomási technika alkalmazása biztosítja, és ennek eredményeképpen a tápegység jól használható érzékeny áramkörök táplálására is.
Kompakt, könnyű és nem tartalmaz szellőző ventilátort
A CPX200D/DP kompakt és robusztus fél-rack méretű acéldobozba van beépítve, így kevés helyet foglal el a munkaasztalon. A készülék könnyű, sokkal kevesebb hőt fejleszt, mint egy hagyományos tápegység, így nincs szükség ventilátorra sem, ami nagymértékben csökkenti a nemkívánatos zajt.
Két független kimenet
A CPX200D/DP tápegység két teljesen független, egymástól galvanikusan elválasztott, egyenként 180W terhelhetőségű kimenettel rendelkezik. A kimenetek állandó feszültségű vagy áramú üzemmódban működtethetők. Mindegyik kimenet saját kapcsolóval rendelkezik.
Ha szükséges, a kimenetek sorosan vagy párhuzamosan köthetők 120 V ill. 20 A áram eléréséhez.
Analóg kezelőszervek - digitális stabilitás
A CPX200D/DP tápegység beállítása analóg kezelőszervekkel végezhető, de az S-Lock gombot megnyomva a tápegység a beállított értékeket digitálisan elmenti. Ez nem csak teljes biztonságot, de kivételes stabilitást is jelent.
Pontos kijelzés és távérzékelés
Az egyes kimeneteken lévő feszültség és áram értékét különálló 4-digites felbontású műszerek mutatják fix. 10 mV, ill. 10 mA felbontással. A fix felbontás segít elkerülni a helytelen leolvasást. A kimeneti feszültség durva és finom kezelőgombokkal állíthatók be. Az áram beállítása logaritmikus karakterrel rendelkezik, biztosítva ezzel kis áramok pontos beállítását is.
A View Settings nyomógombbal lehetőségünk van a beállított határértékek ellenőrzésére és (bármikor történő) beállítására. A kimenetek kikapcsolt állapotában a műszerek a beállított értékeket mutatják, lehetőséget adva a feszültség és áram beállítására a terhelés rákapcsolása előtt. Kikapcsolható távérzékelő ad lehetőséget a bekötő-kábelek hatásának kompenzálására.
Galvanikusan elválasztott feszültség követés
A készülkek használhatók hagyományos tápegységként is. Erre szolgálnak a tartomány beállító gombok, melyekkel fix feszültség/áram (60V/3A vagy 16V/10A) tartományú működés állítható be.
Ebben az üzemmódban a kimenetek állandó feszültségű vagy áramú üzemmódban működtethetők teljesítményhatár nélkül. Kiegészítésképpen a feszültség és áram értéke finoman állítható. Egy további gomb segítségével a feszültség és áram tartományhatárok állíthatók be, pl. tartománynak beállíthatunk 35V/5A-t egy 35V-os PSU megva-lósításához, de ha szükséges ez átállítható pl. 5V/3A-re.
A V-Track üzemmódot választva a két kimenet továbbra is galvanikusan elválasztva marad, de a Master-nek beállított készülék a rajta beállított feszültséget állítja be a követőnek választott készüléken. Ez lehetőséget ad külön földpontok használatára (pl. digitális és analóg föld). Két készüléket párhuzamosan kötve 20A kimenő áram, illetve sorosan kötve max. 120 V kimenő feszültség érhető el.
A készülkek használhatók hagyományos tápegységként is. Erre szolgálnak a tartomány beállító gombok, melyekkel fix feszültség/áram (60V/3A vagy 16V/10A) tartományú működés állítható be.
Ebben az üzemmódban a kimenetek állandó feszültségű vagy áramú üzemmódban működtethetők teljesítményhatár nélkül. Kiegészítésképpen a feszültség és áram értéke finoman állítható. Egy további gomb segítségével a feszültség és áram tartományhatárok állíthatók be, pl. tartománynak beállíthatunk 35V/5A-t egy 35V-os PSU megva-lósításához, de ha szükséges ez átállítható pl. 5V/3A-re.
Pontos kijelzés és távérzékelés
Az egyes kimeneteken lévő feszültség és áram értékét különálló 4-digites felbontású műszerek mutatják fix. 10 mV, ill. 10 mA felbontással. A fix felbontás segít elkerülni a helytelen leolvasást. A kimeneti feszültség durva és finom kezelőgombokkal állíthatók be. Az áram beállítása logaritmikus karakterrel rendelkezik, biztosítva ezzel kis áramok pontos beállítását is.
A View Settings nyomógombbal lehetőségünk van a beállított határértékek ellenőrzésére és (bármikor történő) beállítására. A kimenetek kikapcsolt állapotában a műszerek a beállított értékeket mutatják, lehetőséget adva a feszültség és áram beállítására a terhelés rákapcsolása előtt. Kikapcsolható távérzékelő ad lehetőséget a bekötő-kábelek hatásának kompenzálására.
Galvanikusan elválasztott feszültség követés
A készülkek használhatók hagyományos tápegységként is. Erre szolgálnak a tartomány beállító gombok, melyekkel fix feszültség/áram (60V/3A vagy 16V/10A) tartományú működés állítható be.
Ebben az üzemmódban a kimenetek állandó feszültségű vagy áramú üzemmódban működtethetők teljesítményhatár nélkül. Kiegészítésképpen a feszültség és áram értéke finoman állítható. Egy további gomb segítségével a feszültség és áram tartományhatárok állíthatók be, pl. tartománynak beállíthatunk 35V/5A-t egy 35V-os PSU megva-lósításához, de ha szükséges ez átállítható pl. 5V/3A-re.
A V-Track üzemmódot választva a két kimenet továbbra is galvanikusan elválasztva marad, de a Master-nek beállított készülék a rajta beállított feszültséget állítja be a követőnek választott készüléken. Ez lehetőséget ad külön földpontok használatára (pl. digitális és analóg föld). Két készüléket párhuzamosan kötve 20A kimenő áram, illetve sorosan kötve max. 120 V kimenő feszültség érhető el.
A készülkek használhatók hagyományos tápegységként is. Erre szolgálnak a tartomány beállító gombok, melyekkel fix feszültség/áram (60V/3A vagy 16V/10A) tartományú működés állítható be.
Ebben az üzemmódban a kimenetek állandó feszültségű vagy áramú üzemmódban működtethetők teljesítményhatár nélkül. Kiegészítésképpen a feszültség és áram értéke finoman állítható. Egy további gomb segítségével a feszültség és áram tartományhatárok állíthatók be, pl. tartománynak beállíthatunk 35V/5A-t egy 35V-os PSU megva-lósításához, de ha szükséges ez átállítható pl. 5V/3A-re.
Tartomány-beállító nyomógombok
A készülkek használhatók hagyományos tápegységként is. Erre szolgálnak a tartomány beállító gombok, melyekkel fix feszültség/áram (60V/3A vagy 16V/10A) tartományú működés állítható be.
Ebben az üzemmódban a kimenetek állandó feszültségű vagy áramú üzemmódban működtethetők teljesítményhatár nélkül. Kiegészítésképpen a feszültség és áram értéke finoman állítható. Egy további gomb segítségével a feszültség és áram tartományhatárok állíthatók be, pl. tartománynak beállíthatunk 35V/5A-t egy 35V-os PSU megva-lósításához, de ha szükséges ez átállítható pl. 5V/3A-re.
Biztonság és védelem
A készülék eleget tesz a vonatkozó nemzetközi biztonsági szabványoknak és EMC követelményeknek.
Kimenetek
  • Feszültségtartomány: 0… 60 V. Áramtartomány: 0… 10 A(megj: a kimenetek max értéke tipikusan 1%-al nagyobb a megadot-taknál)
  • Teljesítmény: max 180 W - lásd teljesítmény-burkológörbe
  • Teljesítmény-burkológörbe (kimenetenként). A bármelyik feszült-ségnél elérhető maximális áramot a teljesítmény-burkológörbe korlátozza, amely 3A 60V-nál és 10 A-ig emelkedik 16 V és az alatti feszültségek esetén. Alacsony feszültségek esetén a kivehető teljesítményt a 10 A-es áramlimit határozza meg.
  • Feszültség beállítása: finom és durva beállító gombbal
  • Áram beállítás: logaritmikus
  • Működési mód: állandó áramú, és feszültségű üzemmód automati-kus átváltással. Az állandó áramú üzemmódot LED jelzi.
  • Kimeneti kapcsoló: elektronikus (nincs galvanikusan leválasztva). A kapcsoló kikapcsolt állapotában a műszerek a beállított feszültség és áram értékét jelzik ki. Kimenet felfutási ideje <10 ms.
  • Beállítások megtekintése: A kimeneti kapcsolók bekapcsolt állapo-tában a kijelzők a kimeneti feszültség és áram értékét mutatják. A View Settings gombot megnyomva a kijelzőn a beállított értékek je- lennek meg és a beállítás módosítható.
  • Állapotjelzés: LED jelzi a kimenetek bekapcsolt állapotát, az állandó áramú és feszültségű üzemmódot, a feszültség/áram limiteket, a teljesítmény-határt, a távvezérlést és LAN állapotot. Továbbá üze-net a kijelzőn leoldásnál.
  • S-Lock (beállítások rögzítése): Az áram és feszültség beállított ér- tékei egyetlen gombnyomással rögzíthetők. A rögzítési pontosság azonos a kijelzések pontosságával (lásd kijelzések).
Egyéb kimeneti paraméterek
  • Hullámosság és zaj: tip. <1 mVrms, <15 mVpk-pk, (max 3 mVrms) állandó feszültségű üzemmódban
  • Terhelésszabályozás: feszültség: <0.01%, bármilyen terhelés változásra a teljesítménygörbén belül (és távérzékeléssel)áram: <0.05%, bármilyen terhelés változásra a teljesítménygörbén belül
  • Vonali szabályozás: feszültség/áram: <0.01%, a hálózati feszültség 10%-os változására
  • Tranziens válaszidő: <250 µs 50mV-on belül a terhelés 5%-95%-os változása esetén
  • Hőmérsékleti együttható: tip. <100 ppm/°C
  • Kimeneti védelem: túlfeszültség elleni védelem leoldással. Diódás védelem ellentétes irányú áram ellen 3 A-ig.
  • Túlfeszültség védelem beállítása/tartomány: Csavarhúzóval az előlapról. Tartomány: 1 V... 66 V
  • Túlmelegedés elleni védelem: kimenetek lekapcsolása
  • Biztonsági lekapcsolás: a feszültség, vagy áram beállításában bekövetkező váratlan változások a kimeneti kapcsolót lekapcsolják.
  • Kimeneti csatlakozók: Ø4 mm csatlakozóhüvelyek 19 mm távolságra. Csavaros csatlakozók a hátlapon (csak CPX200DP).
  • Érzékelés: előlapról kapcsolóval választható helyi, vagy távérzékelés.
  • Érzékelő csatlakozás: rugós-szorítású csavarmentes kivezetés az előlapon. A hátlapon csak a CPX200DP típusnál.
Kijelző műszerek
  • Kimenetenként 2x4 digit a feszültség és áram kijelzésére. 10 mm magas LED
  • Felbontás: 10 mV, 10 mA
  • Pontosság: feszültség: 0.1% ±2 digit, áram: 0.3% ±20 mA
Feszültségkövető üzemmód
  • Független üzemmód: normál-módú működés, a két kimenet egymástól elválasztva, függetlenül használható.
  • Feszültségkövető üzemmód: a két kimenet továbbra is egymástól elválasztva üzemel, de a Slave (követő készülék) kezelőszerveit a készülék letiltja, a követő kimenet feszültsége a mester (vezérlő) ki- menet feszültsége lesz. Ez az üzemmód használható bipoláris feszültség előállításához, vagy különböző földponthoz tartozó unipo-láris feszültség létrehozásához.Ha 60V-nál nagyobb feszültségre van szükségünk, a kimenetek sorba köthetők 0-120 V közötti feszültségek előállításához, mely a vezérlő kimeneten állítható be. Ha 10A-nél nagyobb áramra van szükségünk, a kimenetek párhuzamosan köthetők max. 20 A előállításához, mely a kimeneten állítható be.Követési pontosság: Slave (követő) feszültség: ± (0·1% a vezérlő ki- menet feszültségének + 10mV)
Mindkét kimenet be-, ill. kikapcsolva
  • Jóllehet mindkét kimenet különálló kapcsolóval rendelkezik a be-, ill. kikapcsoláshoz, egy további nyomógomb lehetőséget ad a két kimenet egyszerre történő be-, ill. kikapcsolásához.
Digitális busz interfészek (csak CPX200DP)
A CPX200DP RS-232, USB, GPIB vagy LAN (LXI class C kompatibilis) interfésszel vezérelhető. Mindegyik interfész földpontra van kötve és opto-elektronikusan le van választva a kimenetekről
  • RS-232: Standard 9-tűs D-csatalkozóBaud rate 9,600.
  • USB: USB 2.0 (USB 1.x kompatibilis). Virtuális com port.
  • GPIB-1A (opcionális)
  • Ethernet (LAN): Standard 10/100 base-T csatlakozás. ICMP és TCP/IP Protocol helyi hálózathoz, vagy PC-hez való csatlakozáshoz
  • LXI Compliance: a LAN interface LXI Core 11 v1.4 konform. (LXI a Lan eXtensions for Instrumentation rövidítése).
Digitális programozás (csak CPX200DP)
  • Feszültség beállítás /pontosság: 1mV / ± (0.05% +10 mV)
  • Árambeállítás/pontosság: 1mA / ± (0.3% +5 mA)
Programozási sebesség
  • Parancs késleltetés: tipikusan <25ms (ez hozzáadandó az alábbi értékekhez)
  • Feszültség felkapcsolási idő: <10ms* 1%-raFeszültség lekapcsolási idő: <80ms* 1%-ra (teljes terhelés); <1.5s* 1%-ra (terhelés nélkül)
    • * A fel és lakapcsolási idő változik a tartománnyal és feszültség lépcső értékével. További infót lásd a használati úőtmutatóban.
Általános műszaki adatok
  • Táplálás: 110-240 V ±10%, 50/60 Hz
  • Telepítési kategória: II
  • Telejsítmény igény: max. 500 VA
  • Működési hőmérséklet: 5… 40°C, 20%… 80% RH
  • Tárolási hőmérséklet: -40… 70°C
  • Beltéri használat, magasság max. 2000 m
  • Szennyezési fokozat: 2
  • Biztonság: megfelel az EN61010-1 szabvány előírásainak
  • EMC: megfelel az EN61326 szabvány előírásainak
  • Méretek / súly: 210 x 130 mm (1 rack 3U) x 377 mm / kb. 5 kg
.
A készülékkel szállított driverek (CPX200DP)
IVI Driver
A Windows-hoz szükséges összes IVI driver a készülékkel szállítva. Ez lehetőwséget ad a készüléknek LabView*, LabWindows*, HPVEE*, stb. szoftverekkel történő használatához.
USB Driver
A készülékkel szállított installációs szoftver egy standard Windows* USB drivert hív meg.
Opciók
Rack-be építéshez szerelvény
RM460 19"-os 4U rack két kimenetes tápegységet tud fogadni. A kétkimenetes egységek illeszkednek az RM300A 3U rack-be is.
Készülékkel szállított tartozékok
Használati útmutató

Hasonló típusok

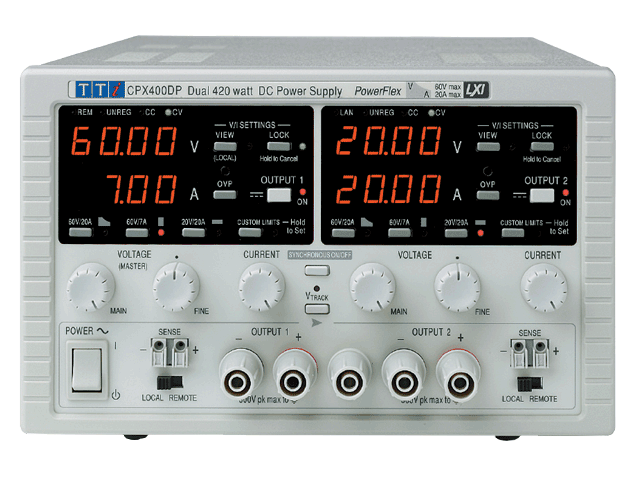

CPX400D,/DP
