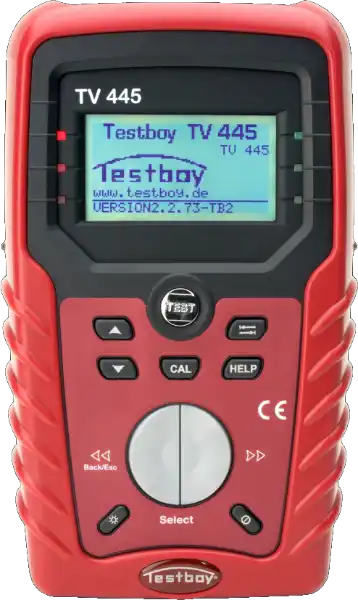

Érintésvédelmi műszer, Testboy TV445

A Testboy 445 a DIN VDE 0100 előírásainak megfelelő mérésekre alkalmas érintésvédlemi műszer.

Földelési ellenállásmérő, Testboy TV441

A Testboy TV-445 érintésvédelmi műszer jellemzői:

  • Szigetelési ellenállásmérés (EN 61557-2)
  • Folytonosságmérés (EN 61557-4)
  • Hurokimpedancia-mérés (EN 61557-3)
  • Vonali impedancia mérése (EN 61557-3)
  • Feszültségmérés
  • Fázissorrend ellenőrzés (EN 61557-7)
  • RCD ellenőrzés (EN 61557-6)
  • Érintési feszültség (Uc) mérése
  • RCD működési idő mérése
  • RCD működési áram mérése
  • Földelési ellenállás mérése (EN 61557-5)
  • Mérések VDE0100-600, ÖVE E8001, NIN/NIV előírás szerint
  • JÓ/NEM-JÓ válogatás
  • Mérési jegyzőkönyvvel szállítva

Az RCD-k TV445 éritnésvédelmi műszer memőriájában tárolt karakterisztikái lehetővé teszik a mért érték JÓ/NEM-JÓ szerinti kiértékelését. A nagyméretű, háttérvilágított LCD jó leolvasást biztosít.A kezelés kiemelkedően egyszerű, a kiválasztott funkcióhoz az LCD-n megjelenő bekötés ad segítséget.

A nagyméretű, háttérvilágított LCD jó leolvasást biztosít a megjelenő mért értékek, funkciók és mértékegységek leolvasásához. A JÓ/NEM-JÓ (PASS/FAIL) állapotot az LCD mellett található LED-ek jelzi ki.
Az ergonomikus, strapabíró tokozás, a beépített tapadó mágnes és a kis súly a munkavégzést egyszerűvé és könnyűvé teszi. A kezelés kiemelkedően egyszerű, a kiválasztott funkcióhoz az LCD-n megjelenő bekötés ad segítséget.

Szigetelési ellenállásmérés (EN 61557-2)
Mérőfeszültség U = 50, 100, 250 VDC
MéréstartományFelbontásPontosság
0.00 MΩ... 19.99 MΩ0.01 MΩ±(5% LÉ + 3 digit)
20.0 MΩ... 99.9 MΩ0.1 MΩ±10% LÉ
100.0 MΩ... 199.9 MΩ0.1 MΩ±20% LÉ
Mérőfeszültség U = 500 VDC, 1 kVDC
MéréstartományFelbontásPontosság
0.00 MΩ... 19.99 MΩ0.01 MΩ±(5% LÉ + 3 digit)
20.0 MΩ... 99.9 MΩ0.1 MΩ±5% LÉ
200 MΩ... 999 MΩ1 MΩ±10% LÉ
Folytonosságmérés (EN 61557-4)
MéréstartományFelbontásPontosság
0.00 Ω... 19.99 Ω0.01 Ω±(3% LÉ + 3 digit)
20.0 Ω... 199.9 Ω0.1 Ω±5% LÉ
200 Ω... 1999 Ω1 Ω±5% LÉ
Hurokimpedancia-mérés (EN 61557-3)
MéréstartományFelbontásPontosság
0.00 Ω... 9.99 Ω0.01 Ω±(5% LÉ + 5 digit)
10.0 Ω... 99.9 Ω0.1 Ω±(5% LÉ + 5 digit)
100 Ω... 999 Ω1 Ω±10% LÉ
1.00 kΩ... 9.99 kΩ10 Ω±10% LÉ
Vonali impedancia mérése (EN 61557-3)
MéréstartományFelbontásPontosság
0.00 Ω... 9.99 Ω0.01 Ω±(5% LÉ + 5 digit)
10.0 Ω... 99.9 Ω0.1 Ω±(5% LÉ + 5 digit)
100 Ω... 999 Ω1 Ω±10% LÉ
1.00 kΩ... 9.99 kΩ10 Ω±10% LÉ
Feszültségmérés
MéréstartományFelbontásPontosság
0 V... 550 V1 V±(2% LÉ + 2 digit)
Frekvenciamérés
MéréstartományFelbontásPontosság
0.00 Hz... 9.99 Hz0.01 Hz±(0.2% LÉ + 1 digit)
10.0 Hz... 499.9 Hz0.1 Hz
Fázissorrend ellenőrzés (EN 61557-7)
  • 1.2.3, vagy 3.2.1
RCD ellenőrzés (EN 61557-6)
  • IΔN: 10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 1000* mA
RCD működési idő mérése
MéréstartományFelbontásPontosság
0 ms... 40.0 ms0.1 ms±1 ms
0 ms... max. time0.1 ms±3 ms
RCD működési áram mérése
MéréstartományFelbontásPontosság
0.2 x IΔN... 1.1 x IΔN
(AC típus)		0.05 x IΔN±0.1 x IΔN
0.2 x IΔN... 2.2 x IΔN
(A típus, IΔN < 30 mA)		0.05 x IΔN±0.1 x IΔN
0.2 x IΔN... 1.5 x IΔN
(A típus, IΔN ≥ 30 mA)		0.05 x IΔN±0.1 x IΔN
0.2 x IΔN... 2.2 x IΔN
(B típus)		0.05 x IΔN±0.1 x IΔN
Földelési ellenállás mérése (EN 61557-5)
MéréstartományFelbontásPontosság
0.00 Ω... 19.99 Ω0.01 Ω±(5% LÉ + 5 digit)
20.0 Ω... 199.9 Ω0.1 Ω±(5% LÉ + 5 digit)
200 Ω... 9999 Ω1 Ω±(5% LÉ + 5 digit)
LÉ = leolvasott értékre
Érintési feszültség (Uc) mérése
MéréstartományFelbontásPontosság
0.0 V... 19.9 V0.1 V(-0% / +15%) LÉ ±10 digit
20.0 V... 99.9 V (-0% / +15%) LÉ
Általános műszaki adatok
  • Kijelző: 128x64 pixeles, háttérvilágított LCD, beépített JÓ/NEM-JÓ LED kijelzéssel
  • Táplálás: 9 V DC (6x1.5 V-os AA méretű normál, vagy tölthető telep). Telep élettartam kb. 20 óra.
  • Működési hőmérséklet: 0... 40°C
  • Túlfeszültség katgória: CAT III 600V / CAT IV 300V
  • Méretek / súly: 14 x 8 x 23 cm / kb. 1 kg
  • Mechanikai védettség: IP40
Készülékkel szállítva:

univerzális mérőkábel 3x1.5 m, mérőkábel Schuko csatlakozóval, mérőcsúcsok, hálózati adapter + NiMH “AA” méretű tölthető telep, hordszíj, gyors használati útmutató, gyári kalibrációs jegyzőkönyv

Külön rendelhető tartozékok

Földelési elelnállásmérő készlet

Készülékkel szállítva:
  • univerzális mérőkábel 3x1.5 m, mérőkábel Schuko csatlakozóval, mérőcsúcsok, hálózati adapter + NiMH “AA” méretű tölthető telep, hordszíj, gyors használati útmutató, gyári kalibrációs jegyzőkönyv
Külön rendelhető tartozékok
  • Földelési elelnállásmérő készlet
