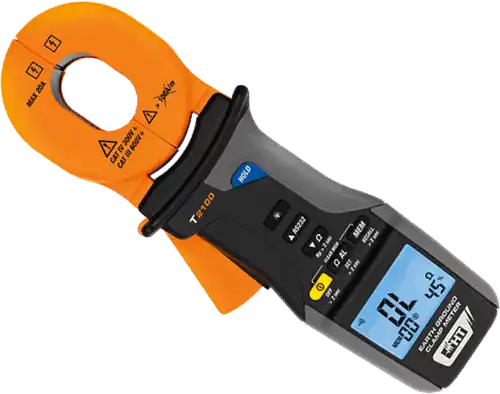

HTItalia T2100 földelési ellenállásmérő lakatfogó
HTItalia · T2100

Földelési ellenállásmérő lakatfogó RS232 kapcsolattal

Földelési hurokellenállás mérése megbontás és segédszondák nélkül, közvetlen adatátvitellel kompatibilis HT érintésvédelmi műszerekhez.

  • Ellenállásmérés 0,010–1200 Ω tartományban
  • Legjobb ellenállás-felbontás: 0,001 Ω
  • RS232 kapcsolat kompatibilis MACROTEST-G sorozatú műszerekhez
  • C2100 csatlakozókábel a standard tartozékok között
  • 99 eredmény tárolása, HOLD és beállítható riasztási határérték
  • Legfeljebb Ø31 mm kábel vagy 48 × 31 mm áramsín befogására
1200 ΩRS232C2100 mellékelve99 mérés

Gyors ellenőrzés a földelővezetőre csíptetve

A T2100 lakatfogót a földelővezetőre csíptetjük, így megfelelő földelőhálózatban megbontás és segédszondák nélkül mérhető a zárt hurok ellenállása. Az RS232 csatlakozó és a mellékelt C2100 kábel lehetővé teszi az adatátvitelt a kompatibilis MACROTEST-G sorozatú érintésvédelmi műszerekhez. Így a földelésmérés eredményei a csatlakoztatott műszer memóriájába és a mérési jegyzőkönyvbe is bekerülhetnek.

A mérés feltétele a zárt hurok: a földelőhálózatnak a lakatfogó körül zárt áramutat kell képeznie. Egyetlen, más földelésektől elszigetelt földelőszonda ezzel a módszerrel önmagában nem mérhető. A kijelzett érték a mért hurok eredő ellenállása.

A legfontosabb mérési funkciók

Ellenállásmérés

0,010–1200 Ω

Földelési hurokellenállás mérése megbontás nélkül, megfelelő, zárt földelőhálózatban.

Műszerkapcsolat

RS232 · 4800 baud

Közvetlen csatlakozás kompatibilis MACROTEST-G sorozatú műszerekhez, a mellékelt C2100 kábellel.

Riasztás és memória

99 mért érték

Beállítható ellenállás-riasztási küszöb, belső memória és HOLD adatkimerevítés.

Terepi használat

Ø31 mm / 48 × 31 mm

Kábelek és áramsínek befogása, háttérvilágított LCD és automatikus kikapcsolás.

T2100 részletes adatok

HTItalia T2100 földelési ellenállásmérő lakatfogó jellemzői

A T2100 földelési ellenállásmérő lakatfogó lehetőséget ad a földelési ellenállás hurokellenállás-mérés elv alapján történő mérésére a földelések megbontása és szondák használata nélkül. Az RS232 port lehetővé teszi a készülék közvetlen csatlakoztatását a MACROTESTG sorozatú érintésvédlemi műszerekhez. Összakapcsolva a MACROTESTG típusú készülékekkel, méréskor a készülékek a mért földelési elelnállás értékeket is elmentik a memóriába és azok megjelennek a mérési jegyzőkönyvben is.

  • Földelési-ellenállásmérés hurok-ellenállásmérés módszerrel
  • Földelési ellenállásmérés a földelések szétszerelése nélkül
  • A párhuzamos földelések ellenállásának figyelembe vétele
  • Beállítható riasztási értékek
  • Mért értékek tárolása
  • RS232 interfész, közvetlen csatlakozás a MACROTEST-G sorozatú érintésvédelmi műszerekhez
  • Adatkimerevítés (HOLD)
  • Automatikus kikapcsolás
  • Háttér-világított LCD

Műszaki adatok

Ellenállásmérés
Méréstartomány [Ω] Felbontás Pontosság
0.010... 1.999 0.001 Ω ±(1.5% MÉ + 0.01 Ω)
2.00... 19.99 0.01 Ω ±(1.5% MÉ + 0.1 Ω)
20.0... 199.9 0.1 Ω ±(3% MÉ + 2 Ω)
200... 499 1 Ω ±(5% MÉ + 5 Ω)
500... 799 ±(10% MÉ + 10 Ω)
800... 1200 ±(20% MÉ + 20 Ω)
Ha a mért érték >1200Ω, a kijelzés "OL"; Frekvencia tartomány ellenállásmérésnél: >1 kHz. Riasztási tartomány: 1... 1999 Ω
    Általános adatok
  • Méretek / súly: 293 (magas) x 105 (széles) x 54 (mély) mm / 1120 g (teleppel)
  • Max befogható áramvezető: kábel: Ø31 mm, sín: 48x31 mm
  • Táplálás: 4 x1.5 V alkáli telep, LR6 AA MN1500
  • Telep kimerülés jelzése: telep szimbólum a kijelzőn
  • Automatikus kikapcsolás: kb. 5 perc után
  • Kijelző: háttér-világított 4-digites LCD, előjel és tizedespont
  • Mérési sebesség: 1 mérés/s
  • Belső memória: 99 mért érték tárolása
  • Kommunikációs port: RS232, fél-duplex, Baud rate: 4800
  • Működési hőmérséklet: 0... 40°C
  • Működési nedvesség tartalom: 10... 90% RH
  • Vonatkozó szabványok: IEC/EN 61010-1, IEC/EN61010-2-032, EMC IEC/EN61326-1, IEC/EN61557-4 (partial), IEC60364-6 Appendix C.3
  • Kettős szigetelés
  • Szennyezési fokozat: 2
  • Használati magasság: max. 2000 m
  • Mérési kategória: CAT IV 300V, CAT III 600V a földhöz képest, max. 20 A

Készülékkel szállítva – standard tartozékok

Használati útmutató

Használati útmutató

Kalibrációs jegyzőkönyv

Kalibrációs jegyzőkönyv

CE megfelelőségi igazolás

CE megfelelőségi igazolás

Kalibráló hurok

Kalibráló hurok

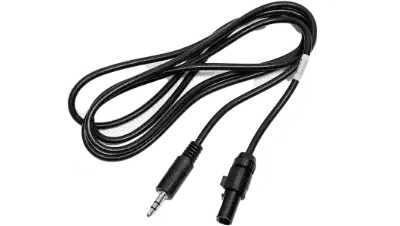

Csatlakozókábel, C2100

Csatlakozókábel, C2100

Teljes hossz: 1,5 m
Csatlakozók: Jack 3,5 mm - Hypertac

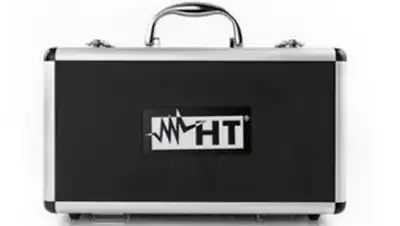

Kemény hordtáska

Kemény hordtáska

Külön rendelhető tartozékok

Az alábbi tartozékok külön rendelhetők; nem részei az alapcsomagnak.

yabat0004001

yabat0004001

  • Tápfeszültség: 110-240VAC, 50 / 60Hz
  • Dugasz típusa: C
  • Támogatott telepek: AA e AAA Ni-Cd / NiMH
  • Aljzat elemekhez: 6x AA / AAA
yabat0003000

yabat0003000

  • Telep mérete: AA
  • Típus: Ni-MH
  • Névleges feszültség: 1,2 V
  • Teljesítmény: min 2000 mAh
