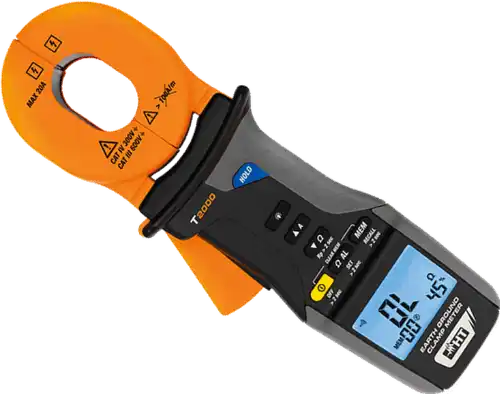

HTItalia T2000 földelési ellenállásmérő lakatfogó

Gyors ellenőrzés a földelővezetőre csíptetve

A T2000 lakatfogót a földelővezetőre csíptetjük, így megfelelő földelőhálózatban a csatlakozások megbontása nélkül mérhető a zárt hurok ellenállása. A műszer TRMS váltakozó áram és szivárgó áram mérésére is alkalmas. Az ellenállásméréshez beállítható riasztási határérték, a mért érték kimerevíthető, és legfeljebb 99 eredmény tárolható.

A mérés feltétele a zárt hurok: a földelőhálózatnak a lakatfogó körül zárt áramutat kell képeznie. Egyetlen, más földelésektől elszigetelt földelőszonda ezzel a módszerrel önmagában nem mérhető. A kijelzett érték a mért hurok eredő ellenállása.

A legfontosabb mérési funkciók

Ellenállásmérés

0,010–1200 Ω

Hurokellenállás mérése megfelelő, zárt földelőhálózatban, a földelés megbontása nélkül.

TRMS árammérés

20 A · 0,1 mA

Váltakozó és szivárgó áram mérése, legjobb felbontás 0,1 mA.

Riasztás és memória

99 mért érték

Beállítható ellenállás-riasztási küszöb, belső memória és HOLD adatkimerevítés.

Kényelmes terepi használat

Ø31 mm / 48 × 31 mm

Kábelek és áramsínek befogása, háttérvilágított LCD és automatikus kikapcsolás.

T2000 részletes adatok

Földelési ellenállásmérő lakatfogó, HTItalia T2000 jellemzői:

A HTItalia T2000 foldelési ellenállásmérő lakatfogó a földelés megbontása nélkül, hurokellenállás-mérés elv alapján mér földelési ellenállást, ill. ezen kívül 20 A-ig (szivárgó) áram mérésre is alkalmas max. 0,1 mA felbontással. A földelési ellenállás méréshez riasztási határérték állítható be.

Földelési-ellenállásmérés hurok-ellenállásmérés módszerrel
(Szivárgó-) áram mérése
Riasztási értékek az ellenállásméréshez
Mért értékek tárolása (max. 99)
Adatkimerevítés (HOLD)
Automatikus kikapcsolás
Háttér-világított LCD

Műszaki adatok

Ellenállásmérés
Méréstartomány [Ω]	Felbontás	Pontosság
0.010... 1.999	0.001 Ω	±(1.5% MÉ + 0.01 Ω)
2.00... 19.99	0.01 Ω	±(1.5% MÉ + 0.1 Ω)
20.0... 199.9	0.1 Ω	±(3% MÉ + 2 Ω)
200... 499	1 Ω	±(5% MÉ + 5 Ω)
500... 799		±(10% MÉ + 10 Ω)
800... 1200		±(20% MÉ + 20 Ω)
Ha a mért érték >1200Ω, a kijelzés "OL"; Frekvencia tartomány ellenállásmérésnél: >1 kHz. Riasztási ellenállás érték tartománya: 1... 1999 Ω

AC árammérés (TRMS)
Méréstartomány	Felbontás	Pontosság
0.0mA... 99.9mA	0.1mA	±(2.5% MÉ + 1mA)
100.0mA... 399.9mA	0.1mA	±(2.5% MÉ + 5 mA)
400mA... 999mA	1mA	±(2.5% MÉ + 25mA)
1.000A... 2.999A	0.001A	±(2.5% MÉ + 0.025A)
3.00A... 9.99A	0.01A	±(2.5% MÉ + 0.05A)
10.00A... 20.00A	0.01A	±(2.5% MÉ + 0.15A)
Frekvencia tartomány árammérésnél: 50...60Hz (szinusz, négyszög, háromszög); Max sávszélesség: 400Hz (szinusz), Csúcstényező: ≤2.0
