orcostechnikai érintésvédelmi műszer, MetraRigel 60+ HV

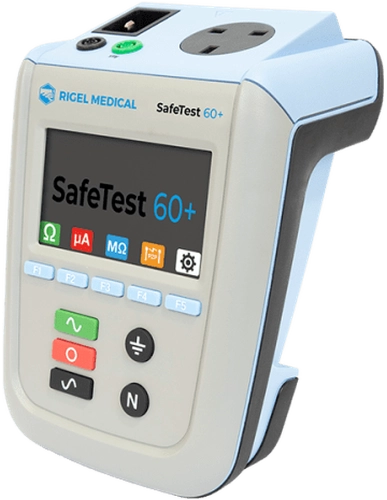

Rigel SafeTest 60+ érintésvédelmi analizátor jellemzői

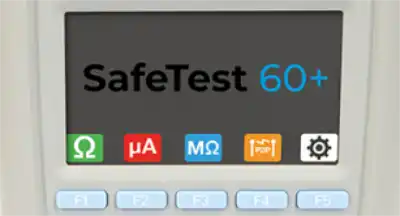

A SafeTest 60+ érintésvédelmi analizátor kifejezetten nagy mennyiségű orvosi és laboratóriumi készülékek vizsgálatának elvégzésére készült. A készülék a hazai és a nemzetközi előírásoknak megfelelő konfigurációk széles választékában kapható. A jól áttekinthető felhasználói felület lehetővé teszi a szükséges tesztek kiválasztását egyetlen gombbal.

A SafeTest 60+ ideális olyan nagy mennyiségű orvosi és laboratóriumi berendezések tesztelésére, amelyek nem igényelnek betegvezeték-vizsgálatot, mint például ágyak, emelők, infúziós pumpák, CPAP-k és centrifugák stb. A SafeTest 60+ érintésvédleimi analizátor azonban kiválóan alkalmas páciens alkalmazói részekkel rendelkező orvosi eszközök / berendezések alapvető érintésvédelmi tesztelésre, mind a páciens szivárgó áram mind a szigetelési ellenállás mérésére. SafeTest 60+ számos érintésvédelmi tesztet tartalmaz, amelyek lehetővé teszik a nemzetközi érintésvédelmi szabványok betartását, beleértve az IEC 60601, 62353, 61010 és NFPA-99 szerinti szivárgásvizsgálatokat, a 62353, 61010 és NFPA-99 szabványok szerinti földelési teszteket, valamint az IEC623-ig terjedő szigetelésvizsgálatot. ) megfelelő vizsgálati sorozatokkal rendelkezik a gyártásban vagy javítás után használt eszközök érintésvédlemének ellenőrzésére

Műszaki adatok

Földfolytonosság

Előimpulzus 65-25A csúcsáram, (0,1 - 0,8?)
Impulzus alakja Exponenciális lecsengés
Lecsengési idő 200 – 550µs a csúcs 5%-áig (0,1 - 0,8?)
Módszer 2 vezetékes mérés
Mérőáram >± 200mADC 2Ω-on
Max. mérőfeszültség 4-24Vrms záróérintkezéssel
Méréstartomány (alóy ) 0,001 – 0,999 Ω / Felbontás 0,001 Ω
Méréstartomány (közép ) 1,00 – 9,99 Ω / / Felbontás 0,01 Ω
Méréstartomány (felső ) 10,0 – 19,9Ω / Felbontás 0,1 Ω
Pontosság ± 1% érték, ± 5m?
Áramkörvédelmi teszt letiltva, ha < 30 VAC, vagy DC a 4 mm-es bemeneteken

Szigetelési ellenállás

Mérés DUT a földhöz
Mérőfeszültség 500 VDC @1 mA
Maximális O/C feszültség <600 VDC
Tartomány 100 K – 100 MΩ ± 5% ± 2 digit
Felbontás (digitek száma) 0,01 MΩ
Rövidzárlati áram <2 mΩ

Táplált szivárgás mérések

IEC 62353 Berendezés szivárgása (közvetlen)
IEC / AAMI 60601 Földelés + Burkolat szivárgása
NFPA-99 Földelés + Ház szivárgása
IEC 61010 Érintési szivárgás, Érintési feszültség
Tesztfeszültség Hálózati tápfeszültség
Mérési tartomány 0,1 - 9999 µA
0,1 - 8000 µA tipikus az IEC61010 esetében)
Mérés/kijelzés felbontása 0,1 µA
Pontosság ± 2%, ± 5 µA
Hálózati irányváltás szoftvergomb
Egyetlen hiba esetén: nyitott nullavezető és nyitott földelés Szoftvergombbal
Frekvenciaátvitel: IEC 60601 – 62353, NFPA-99 és IEC 61010 választható

Feszültségmérés

Alkalmazás: L-N, L-E, N-E és érintési feszültség (IEC 61010)
Mérési tartomány: 0,0 V – 300 VAC
Felbontás: 0,1 V
Pontosság: ± 2% ± 5 digit (10 V – 270 VAC között)
Hálózati frekvencia: 45,0 – 66,0 Hz
Felbontás: 0,1 Hz
Pontosság: Nincs megadva

DUT terhelői áram mérése

Tartomány: 0,0 A – 20,0 A
Felbontás: 0,1 A
Pontosság: ±5% ± 2 digit

Táplálás

Maximális áramerősség: 20 A @ 120 V / 16 A @ 230 V
Kitöltési ciklus (21 °C környezeti hőmérsékleten)
16 A - 20 A, 3 perc be/10 perc kikapcsolva,
10 A - 15 A, 3 perc be/5 perc kikapcsolva
0A - 10A, folyamatos
Hálózati táplálás 90-264V 48-64Hz

Általános műszaki adatok:

Súly 1,1kg, 2,2kg (tartozékokkal együtt)
Méret (H x Sz x Mé) 225 x 150 x 100mm / 9 x 6 x 4”
Üzemi hőmérséklet 0 - 40°C
Páratartalom 0 -98% Relatív páratartalom, nem lecsapódó
Tárolási hőmérséklet -10 - 50°C
Tengerszint feletti magasság 0 – 2000m
Védettség IP 40
Üzemi szennyezettségi fok 2, az IEC 60529 szabvány szerint
Túlfeszültségi kategória CAT II 300V
Szerviz és garancia: A SafeTest 60+ készülékre 12 hónapos ingyenes garancia vonatkozik, a rigelmedical.com/register oldalon elérhető feltételeknek megfelelően.
