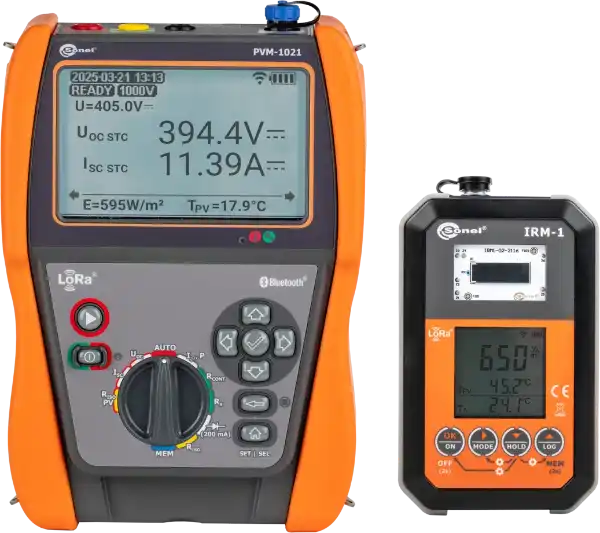

Napelemes rendszer ellenőrző műszer, Sonel PVM1020

A PVM-1021 egy kompakt napelemes műszer, sok mérési funkcióval. A funkciók kiválasztása forgókapcsolóval történik. További paraméterek a házon található gombokkal állíthatók be. Minden gomb és a grafikus kijelző háttérvilágítással rendelkezik, ami nagyban megkönnyíti a kezelést árnyékos helyeken, például talajra szerelt napelemes rendszerek alatti mérések esetén. A nagy memória jelentősen lerövidíti a dokumentumok elkészítését a mérés után.

A PVM-1021 napelemes műszer jól teljesít zord környezeti körülmények között is. A por és a víz behatolása elleni védelmet IP54 védettségű ház biztosítja . Ez különösen fontos a kültéri telepítésű napelemes rendszereken végzett méréseknél

Jellemzők

EN 62446-1 szabvány szerinti 1. kategóriájú mérések
AUTOMATIKUS mód méréssorozat végrehajtásához a START gomb egyetlen megnyomása után.
Az IRM-1 napsugárzás- és hőmérsékletmérővel együttműködve a mért paramétereket az EN IEC 60891 szabvány szerinti STC feltételekké alakítja.
reSYNC funkció – az eredmények automatikus kiegészítése környezeti paraméterekkel és azok STC feltételekké konvertálása az IRM-1-gyel való kapcsolat helyreállítása után.
A beépített LoRa rádió interfész nagy távolságokon is biztosítja az együttműködést az IRM-1-el.
Beépített Bluetooth modul számítógéppel való kommunikációhoz.
Nagy mérési memória: 100 objektum, mindegyik 40 cellával.
Háttérvilágítot kijelző és gombok.

Mérhető paraméterek

A napelem / sztring üresjárati feszültsége max. 1000 V DC.-ig
Váltakozó áramú hálózat effektív feszültségének mérése 600 V-ig frekvenciaméréssel.
Napelem vagy sztringrövidzárlati árama - akár 20 A DC.
Napelemek szigetelési ellenállása - 250, 500 vagy 1000 V mérőfeszültség, két érték, R ISO+ és R ISO- egyidejű mérése.
Váltakozó áramú áramkörök szigetelési ellenállása - 250, 500 vagy 1000 V mérőfe-szültséggel.
Védővezetők és potenciálkiegyenlítők ellenállásának mérése ± 200 mA-rel. Kisáramú ellenállásmérés, hang- és vizuális jelzéssel.
Napelemek üzemi áramának és váltakozó áramának mérése - külső lakatfogóval.
AC/DC teljesítménymérés.
Diódateszt 200 mA-rel, automatikus polaritásfelismeréssel. Blokkoló diódák vizsgálata 1000 V egyenfeszültséggel.

Kommunikáció és szoftver

AzIRM-1mérési adatai USB-porton keresztül átvihetők számítógépre. Ezenkívül a készülék beépített vezeték nélküli LoRa (Long Range) interfésszel rendelkezik az automatikus adatcseréhez a fő műszerrel – akár nagy távolságokon is. A PVM-1021 napelemes műszer mérési adatai Bluetooth vezeték nélküli kommunikáción keresztül átvihetők számítógépre is. A letöltött adatok mentését népszerű formátumokban és nyomtatását a Sonel Reader szoftver biztosítja. Érintésvédelmi jegyzőkönyv készítéséhez használja az opcionális Sonel Reports PLUS szoftvert.

Műszaki adatok
PVM-1021
Paraméter	Mérési tartomány	Kijelzési tartomány	Felbontás	Pontosság
AC feszültség	0,0 V...600,0 V	0,0 V...600,0 V	0,1 V	±(2% MÉ + 2 digit)
DC feszültség	0,0 V...1000,0 V	0,0 V...1000,0 V	0,1 V	±(0,5% MÉ + 2 digit)
Rövidzárlati áram I SC	0,00...20,00 A	0,00...20,00 A	0,01 A	±(1% MÉ + 2 digit)
Szigetelési ellenállás az AC oldalon EC 61557-2 szabvány szerint
Mérőfeszültség 250 V	250,0 kΩ...2,000 GΩ	0,0 kΩ...2,000 GΩ	0,1 kΩ-tól	±(3% MÉ + 8 digit)
Mérési feszültség 500 V	250 kΩ...5.000,0 GΩ	0,0 kΩ...5,000 GΩ	0,1 kΩ-tól	±(3% MÉ + 8 digit)-tól
Mérési feszültség 1000 V	500 kΩ...9,999,0 GΩ	0,0 kΩ...9,999 GΩ	0,1 kΩ-tól	±(3% MÉ + 8 digit)-tól
Szigetelési ellenállás az egyenáramú oldalon EN IEC 61557-2 szabvány szerint
Mérőfeszültség 250, 500, 1000 V	250 kΩ...300,0 MΩ	0,0 kΩ...300,0 MΩ	0,1 kΩ-tól	±(3% MÉ + 8 digit)
Védővezetők és potenciálkiegyenlítő kötések ellenállásmérése EN IEC 61557-4 szabvány szerint
Védővezetők és ekvipotenciális kötések ellenállásának mérése ±200 mA-rel	0,11 Ω...1999 Ω	0,00 Ω...1999 Ω	0,01 Ω-tól	±(2% MÉ + 3 digit)-tól
Ellenállásmérés kis árammal	0,0 Ω...1999 Ω	0,0 Ω...1999 Ω	0,01 Ω-tól	±(3% MÉ + 3 digit)
Árammérés	0,0 A...400,0 A	0,0 A...400,0 A	0,01 Ω-tól	±(5% MÉ + 2 digit)-tól
Teljesítménymérés	0,00 kW...100,00 kW	0,00 kW...100,00 kW	0,01 kW	±(6% MÉ + 5 digit)
