Töltőkábel ellenőrző adapter, PROFITEST E-Mobility

Adapter 1- és 3-fázisú , Mode 2 és Mode 3 töltőkábelek hiba szimulációval végzett szabványos ellenőrzéséhez

Töltőkábel ellenőrző adapter, PROFITEST E-Mobility

Profitest Emobility töltőkábel ellenőrző műszer  jellemzői

  • Töltőkábelek ellenőrzése a DIN VDE 0701-0702 és a gyártó által megadott specifikációk szerint az ajánlott műszerrel végzett mérési sorozattal
  • Mode 2, mode 3 és TESLA töltőkábelek ellenőrzése
  • A csatlakozó kábelek ellenőrzése ország-függő specifikáció szerinti dugasszal (type 1 dugasz stb.)
  • Funkcionális ellenőrzés, pl. RCD működése a kövekező szimulált hibák esetén: szakadás, felcserélt kábelek L1 és PE
  • A védővezetőn folyó áram mérése az opcionálisan szállított lakatfogóval
  • Védővezetők ellenőrzése és szigetelési ellenállásmérés DIN VDE 0701-0702 szerint az ajánlott mérőműszerrel
  • RCD működési áramának és idejének mérése az az ajánlott mérőműszerrel
  • Az egyes mérési lépések kiértékelése és dokumentálása az ajánlott mérőműszerrel
  • Jármű állapotának szimulálása EN 61851-1/VDE 0122-1 szerint
  • Jármű bemeneteinek és csatlakozóinak ellenőrzése EN 61851-1/VDE 0122-1 szerint

A PROFITEST EMOBILITY mérőadapter használata töltőkábelek ellenőrzéséhez az alábbi készülékekkel javasolt:

  • PROFITEST MTECH+*
  • PROFITEST MXTRA*
  • PROFITEST PRIME*
  • SECUTEST PRO*
    • * Speciális mérési sorozatok az adapterrel történő használathoz jelenleg előkészületben.

Az adapterrel a következő hibák szimulálhatók hálózati feszültséggel a töltőkábelekhez (megvalósítható kiegészítő mérőműszer nélkül is):

  • Felcserélt kábel
  • Az egyes áramvezetők hibája (alacsony feszültség detektálása)
  • Interferencia feszültség a védővezetőn a fázisvezetőnek a védővezetőhöz való érintkezése miatt (PE-UEXT kapcsoló beállítás)
A töltőkábelnek az egyes hibákra adott reakciójának kiértékelése közvetlenül vizuális:
A következő mérések a mérőadapternek az ajánlott mérőműszerrel történt összekapcsolása után végezhetők el
Egylépéses mérések
  • A töltőkábel védővezető ellenállásának mérése a mérőműszer RPE mérési funkciójában
  • A töltőkábel szigetlési ellenállásának mérése a mérőműszer RISO mérési funkciójában
  • Az ICCb-ben lévő RCD működésének ellenőrzése névleges maradék árammal a mérőműszer IF mérési funkciójában
  • Az ICCb-ben lévő RCD működésének ellenőrzése a mérőműszer I?N mérési funkciójában
  • Ellenálláskód mérése
Kényelmes mérést biztosító mérési sorozatok és mérési jegyzőkönyv előállítása
  • Az ajánlott mérőműszerek két, előre megadott mérési sorozattal rendelkeznek:
    • Mode 2 töltőkábel
    • Mode 3 töltőkábel
  • A mérőműszerek a mérési sorozat egyes lépéseit félautomatikusan végzik el.
  • Minden egyes lépést a felhasználó értékel ki (jó/nem-jó) a dokumentáláshoz.
Védővezető áramának mérése
  • A védővezetőn folyó áram, vagy eltoló áram a PRCD-k idő előtti működését okozhatja.
  • Ezért a védővezető egy hurokkal ki van hozva az előlapra a felületre szerelt csatlakozó aljzatok között. Ez lehetővé teszi a védővezetőn folyó áram mérését az opcionális METRACLIP 61 lakatfogóval
Mérés a METRACLIP 61 tartozék lakatfogóval
  • Védővezető áramának mérése
    Méréstartomány: 0... 30 mA AC
Mérés PROFITEST MXTRA-val, mint tartozékkal:
  • Védővezető mérése, méréstartomány: 0.1 Ω... 6 Ω,lásd PROFITEST MXTRA RLO funkció műszaki adatait
  • Szigetelésvizsgálat, méréstartomány: 50 kΩ... 500 MΩ,lásd PROFITEST MXTRA RISO funkció műszaki adatait
Csatlakozások
Mérőkimenetek
  • Föld érintkező: IN4; 1P+N+PE, 0.8 A, 230 V
  • 3P+N+PE: IN2/OUT2; 0.8 A, 400 V
Táplálás
  • Névleges hálózati feszültség: 230/400 V 50 Hz
  • Hálózati csatlakozó:
    • 1-fázisú süllyesztett aljzat: 230: V 1P+N+PE 16 A, vagy
    • 3-fázis az ISO adapteren keresztül: 230/400 V 3P+N+PE 16 A
  • Névleges teljesítmény: Földelő érintkező: 20 VA, CEE: 60 VA
  • Teljesítmény igény: Földelő érintkező: <3 VA, CEE: <6 VA
Érintésvédelem
  • Mérési kategória: 300 V CAT II
  • Szennyezési fokozat: 2
  • Biztosítók, táp áramkör:
    • 1-fázis (N1): FLN: 2 db. F0-8A/250V, 5 x 20 mm
    • 3-fázis (N2): F1, F2 és F3: 3 db. F0.8A/500V, 6.3 x 32 mm
Környezeti feltételek
  • Működési hőmérséklet - 5... +45 °C
  • Tárolási hőmérséklet : - 20... +60 °C
  • Relatív nedvesség: max. 75%, lecsapódás nélkül
Mechanikai kivitel
  • Mérőadapter mechanikai védelme: IP 40, DIN VDE 0470, part 1 szerint, csatlakozók: IP 20
  • Méretek (széles: x magas x mély)Tokozás: kb. 401 x 307 x 173 mm (Csatlakozó kábel nélkül, süllyesztett aljzatokkal)
  • Súly: kb. 6.4 kg (csatlakozó kábelekkel)
Csatlakozók és előlapi kezelőszervek

Adapterek

Connecting cable 32
AK-4M/6F

Adapterkábel, 4 mm-es apa és 6 mm-es anyahüvely hibrid és elektromos járművek töltődugóihoz.

cikkszám: Z110L

Connecting cable 63
AK-4M/8F

Adapterkábel, 4 mm-es apa és 8 mm-es anyahüvely hibrid és elektromos járművek töltődugóihoz,, fekete

Cikkszám: Z110M

Adapter kábel CC-7-16
CC-7-16 és CC-7-32

Csatlakozó kábel-7-16, CEE 16 A /32A-es aljzat 7-tűs csatlakozón, 500 mm, 300 V CAT II

Connecting cable 16
Connecting-cable-16 /32/64

Adapter kábel CEE dugasszal 5-tűs 16 A/32A és 63A, 4 mm biztonsági dugasszal (L1, L2, L3, N, PE), CAT III 300 V

Adapter PRO TYPE II-TYPE I
PRO-TYPII-TYPI

Mérőadapter PRO TYP II, TYP I-hez

Az EMobility-vel használható készülékek

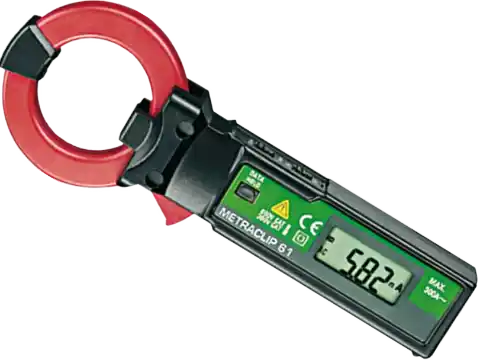

Metraclip 61
Metraclip 61

Szivárgóáram mérő digitális lakatfogó, 1 mA... 300 A AC, 2 gomb elemmel, használati útmutatóval és hordtáskával

Profitest MTech+

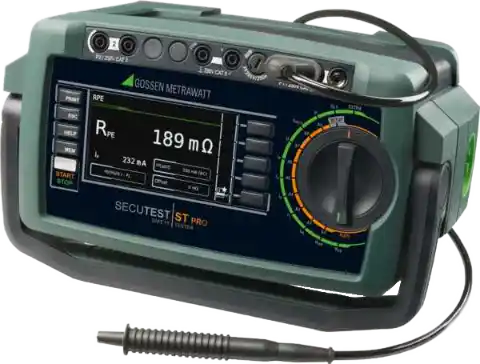

SECUTEST ST PRO BT COMFORT

Tesztműszer szabványoknak megfelelő tesztsorozatokkal eszközök érintésvédelmének  javítás utáni és időszakos teszteléséhez, IZYTRONIQ adatfeldolgozó szoftverrel

Cikkszám: M707C

Profitest MXtra

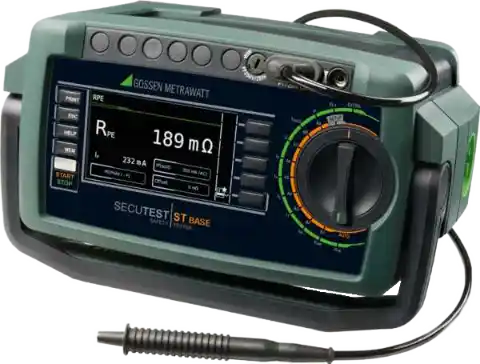

SECUTEST ST Base

Univerzális EN61557 szerinti érintésvédelmi műszer

Secutest Base Pro

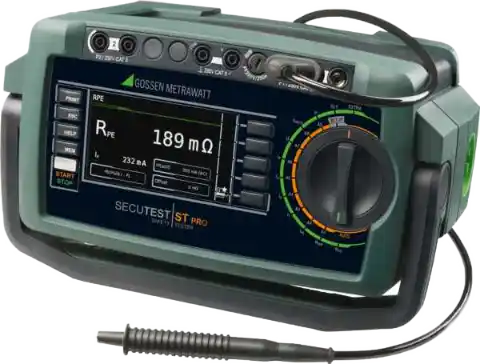

SECUTEST PRO

Készülék és gép érintésvédelmi mérőműszere

Secutest Base Pro

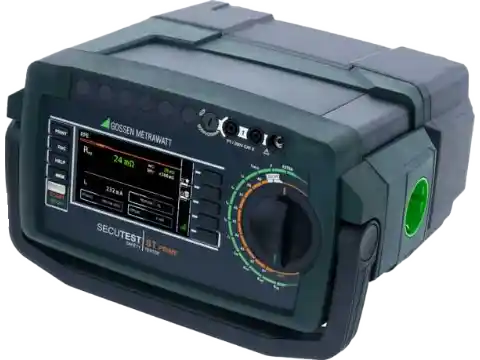

SECUTEST PRIME

Készülék és gép érintésvédelmi mérőműszere

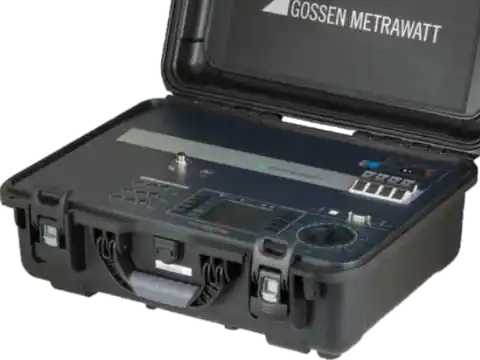

PROFITEST Prime
PROFITEST PRIME

Univerzális EN61557/VDE 0413 szerinti érintésvédelmi műszer
