Professzionális S-osztályú hálózati analizátor, PQA924

Az új dizájnnal, fejlett technológiával és grafikus felhasználói felülettel a PQA924 Class S hálózati analizátor drámaian csökkenti az energiaminőség-analízis bonyolultságát és a hibaelhárítást.
A PQA924-et energiaminőségi vizsgálatok elvégzésére tervezték automatizált mérésekkel, érintőképernyős felhasználói felülettel és konfigurációval, nagy pontosságggal és egyszerűsített jegyzőkönxy készítési platformmal.
A PQA924 nagy pontosságának köszönhetően akár statisztikai energiaminőségi felmérésekben, akár a szerződéses megfelelés méréséhez szükséges alkalmazásokban használható a közművekkel való vita nélkül. A műszer minden, az energiaminőséggel kapcsolatos kritikus eseményt figyelembe vesz: gyors tranziensekkel 8kV-ig, harmonikus elemzéssel a 63 armonikusig, feszültségeséssel és emelkedéssel, villogással, hogy 100%-ban jellemezze az elektromos rendszert. A PQA924 akár 3180 csatornát és feszültség/áram eseményt is rögzíthet egyszerre:

Max. 386 csatorna Max, Min, Átlag a hálózati paraméterek mérésére (130 kategória: frekvencia, feszültségek, áramok, teljesítmények stb.)
Max. 2225 harmonikus adat (feszültség, harmonikus áramok, amplitúdók és fázisok, harmonikus teljesítmények, amplitúdók, THD%, k tényező a 63. összetevőig
Max. 536 interharmonikus adat (63. összetevőig interharmonikus csoport feszültségekhez és áramokhoz, THD%)
Max. 24 csatorna az energiaadatokhoz (aktív és meddő energiák)
Max. 6 csatorna a villogási adatokhoz (Pst, Plt feszültségek)
Események, például áramkimaradások, tüskék és megszakítások 10 ms (50 Hz) felbontással
Gyors tranziens feszültségesemények
Bekapcsolási áramok 1µs felbontással

ÁLTALÁNOS JELLEMZŐK

Mérési kategória CAT IV 600V~, CAT III 1000V~ max 1000V a bemenetek között
Pontosság: S osztály (feszültség és áram)
Különböző típusú jelátalakítókat kezel fázisban és semlegesen ?
Automatikus bemenet beállítás Horrent feszültség/C ?
Automatikus felismerő lakatfogó típusok (normál / flexibilis) és mérési tartományok
Névleges referenciafeszültség (Udin): 100 ÷ 690V
Választható elektromos rendszerek

Egyfázisú 2-vezetékes+PE
Egyfázisú 3 vezetékes (kétfázisú)
Háromfázisú, 3 vezetékes ARON csatlakozás
Háromfázisú 4 vezetékes
Kétfázisú 3 vezetékes 2 1/2 elem (amerikai rendszerek)
Kétfázisú, 3 vezetékes Open Delta (USA rendszerek)
Osztott fázisú 3-fili Open WYE (USA rendszerek)
Háromfázisú, 4 vezetékes Open WYE (USA rendszerek)
Háromfázisú 4-vezetékes magas láb (USA rendszerek)

A figyelembe vett fő elektromos paraméterek:

Feszültségek L-N, L-L, L-PE (TRMS)
Fázis- és semleges áramok (TRMS)
Aktív, reaktív, látszólagos teljesítmény (4 kvadráns)
Cosphi és teljesítménytényező (4 kvadráns)
Aktív, reaktív, látszólagos energiák (4 kvadráns)

Crest faktor, THD%, K-faktor
Harmonikusok (63-as rendig):

Amplitúdó
Fázis
Bejövő / Kimenő

Teljesítmény harmonikus tartalom mérés (63. rendig)

Amplitúdó
Bejövő / Kimenő

Interharmonikus tartalom mérés (63. rendig)
Feszültség és áram aszimmetria
Feszültség anomáliák: csökkenés, emelkedés, megszakí-tások hullámforma grafikonokkal ? (max. 2000 esemény)
Gyors feszültségtranziensek 8 kV-ig hullámforma grafikonokkal (max. 2000 esemény)
Villogás
Bekapcsolási áramok hullámforma grafikonokkal ? (max. 2000 esemény)
EN5016 Elemzés
Integrációs idő (IP): 0,2, 3, 10, 15, 18, 30s, 1,5, 10, 15, 30, 60,120 perc
Maximálisan regisztrálható paraméterek száma: 3180
32 GB-os SD kártya adattároláshoz.
Maximális adatméret felvételenként 2 GB,
Időtartam (példa): 2 hét, 450 kiválasztott paraméter, PI = 1 mp
PC csatlakozás USB-C, WiFi, Rete Ethernet
Színes kijelző grafikus érintőképernyő 320 x 240pxl
Hangbillentyűk
Táplálás:

Külső tápegység A0080 (CAT IV 300, CAT III 600V, 100..415V/15VDC, 50/60Hz)
Belső: (adatgyűjtési idő > 6 óra)
6 db 1,5V AA típusú alkáli elem
6 db 1,2V-os újratölthető AA típusú NiMH elem
Mechanikai védelem: IP40

Környezeti feltételek:

Üzemi hőmérséklet: -10°C ÷ 50°C
Páratartalom: 10... 30°C: 95% RH (nem kondenzáció)
30... 40°C: 75% RH (nem kondenzáció)
40... 50°C: 45% RH (nem kondenzáci

Készülékkel szállított tartozékok

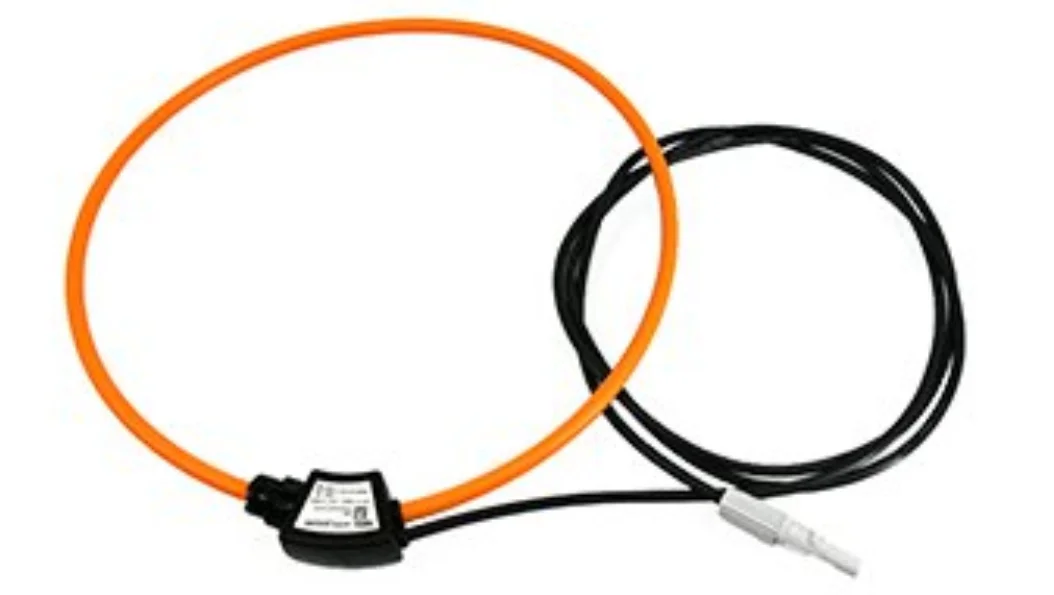

HTFLEX335

Flexibilis lakatfogó

Mérési tartomány: 1,5A ÷ 6000A AC
Alap pontosság: 1-A1 osztályú megfelelőség az IEC 61869-10 szabványnak
Mérési kategória: CAT III 1000V, CAT IV 600V AC
Szorítópofa belső átmérője: 175 mm
Kimeneti csatlakozó: HT Custom, 5 pólusú

KIT802

Mérőkábel készlet

Set of 5 black banana-banana cables and 5 black alligator clips, plus 4 sets of colored rings (8 colors).

PT400

Írón az érintő képernyőhöz

A0080

Hálózati adapter / teleptöltő

YABAT0003000 6 dn.

AA méretű NI-MH tölthető telep

HTAgorà szoftver online letölthető (Támogatás és letöltések területe)

C2010

USB-USB kábel , 1.5 m

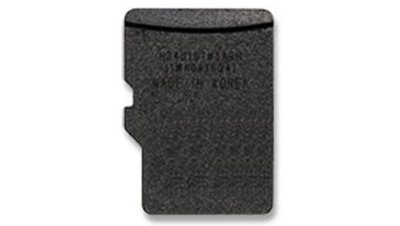

CF832

Külső memória kártya, 32 GB

VA500

Kemény hordtáska

A VA500 ideális megoldás a mérőműszerek víztől, portól és durva környezettől való védelmére. Alkalmas az összes tartozék tárolására is a tökéletes munka érdekében.
