01
Földelési ellenállás
2P / 3P / 4P · 9999 Ω
Segédszondás, szelektív és kétlakatfogós mérési lehetőségek.
MRU-30 Pro – kibővített készlet talajvizsgálathoz
A Pro összeállítás az MRU-30 mérőműszerre épül, és kiegészíti a tartozékokat a Wenner-méréshez: négy 30 cm-es segédszondát és egy további, 25 m hosszú kék mérővezetéket tartalmaz. A műszer egyedi és összekapcsolt földelések ellenőrzésére, a talaj fajlagos ellenállásának mérésére, valamint védőösszekötések folytonosságvizsgálatára használható.
A lakatfogók külön rendelhetők. A szelektív és a kétlakatfogós módszerhez a megfelelő C-3 / N-1 tartozék szükséges. A kétlakatfogós méréshez a földelő hálózatnak zárt hurkot kell képeznie; az eredmény a mért hurok ellenállása.
A legfontosabb jellemzők
02
Talaj fajlagos ellenállása
Wenner · Pro szondakészlet
Négy 30 cm-es szonda és kiegészítő 25 m-es kék vezeték a Pro csomagban.
03
Védőösszekötések és áram
≥ 200 mA · 5 AH · RS · UN
Folytonosságvizsgálat vezetékkompenzálással; szivárgóáram-mérés opcionális lakatfogóval.
04
Helyszíni használat
IP65 · akkumulátor
990 eredmény, USB 2.0 adatátvitel és beépített, újratölthető akkumulátor.
MRU-30 Pro – részletek és tartozékok
3P és 4P földelésmérés
A hárompólusú módszer H áram- és S feszültség-segédszondával dolgozik. A négyvezetékes módszer külön áram- és feszültségcsatlakozást használ a vizsgált földelésen, csökkentve a mérővezetékek ellenállásának hatását.
Szelektív mérés – 3P + C-3
Az árammérő lakatfogó a vizsgált földelőág áramát méri. A lakatfogót a mérendő ág földelővezetőjére csíptetjük; megfelelő elrendezésben a földelő összekötés megbontása nélkül vizsgálható.
Kétlakatfogós mérés – N-1 + C-3
Az N-1 adó lakatfogó feszültséget indukál a földelő hurokban, a C-3 vevő lakatfogó pedig méri a létrejövő áramot. A műszer a két adatból az Ohm törvény alapján meghatározza a hurok ellenállását.
A méréshez a földelő hálózatnak zárt hurkot kell képeznie. Segédszondák nem szükségesek, de az eredmény a teljes mért hurokra vonatkozik. Egy önálló, hurkot nem alkotó földelőszonda így nem mérhető.
Talaj fajlagos ellenállása – Wenner-módszer
Négy elektróda helyezkedik el egy egyenes mentén, egymástól azonos távolságban. A műszer a megadott távolság és a mért ellenállás alapján automatikusan számítja a talaj fajlagos ellenállását: ρ = 2π · L · RE.
RCONT és szivárgóáram
A legalább 200 mA-es folytonosságvizsgálat a védővezetők és egyenpotenciálra hozó összekötések ellenőrzését támogatja, automatikus mérővezeték-nullázással. A szivárgóáram-méréshez külön rendelhető C-3 lakatfogó szükséges.
Kétpólusú ellenállásmérés
Referenciaföldelés alkalmazásakor annak és a mérővezetékeknek az ellenállását is figyelembe kell venni a kijelzett eredmény értékelésekor.
Mérési funkciók – aktuális Sonel összefoglaló
| Mérési funkció | Méréstartomány | Kijelzési tartomány | Felbontás | Pontosság |
|---|---|---|---|---|
| Zavarófeszültség | 0–100 V | 0–100 V | 1 V | ±(5% MÉ + 2 digit) |
| Védő- és egyenpotenciálra hozó összekötések ellenállása | 0,13–1999 Ω EN 61557-4 szerint |
0,00–1999 Ω | 0,01 Ω-tól | ±(2% MÉ + 3 digit) |
| Földelési ellenállás – 2P | 0,00–9999 Ω | 0,00–9999 Ω | 0,01 Ω-tól | ±(3% MÉ + 3 digit)-től |
| Földelési ellenállás – 3P / 4P | 0,53–9999 Ω EN 61557-5 szerint |
0,00–9999 Ω | 0,01 Ω-tól | ±(3% MÉ + 3 digit)-től |
| Földelési ellenállás – 3P + lakatfogó | 0,00–9999 Ω | 0,00–9999 Ω | 0,01 Ω-tól | ±(3% MÉ + 3 digit)-től |
| Kétlakatfogós mérés | 0,00–99,9 Ω | 0,00–99,9 Ω | 0,01 Ω-tól | ±(10% MÉ + 8 digit)-től |
| Segédszondák ellenállása | 0 Ω–19,9 kΩ | 0 Ω–19,9 kΩ | 1 Ω-tól | ±[5% × (RE + RH + RS) + 8 digit] |
| Talaj fajlagos ellenállása | 0,0 Ωm–999 kΩm | 0,0 Ωm–999 kΩm | 0,1 Ωm-től | A RE4P pontosságától függ, de legalább ±1 digit |
| Szivárgóáram | 0,0 mA–5,00 A | 0,0 mA–5,00 A | 0,1 mA-től | ±(5% MÉ + 5 digit)-től |
MÉ = mért érték; digit = a legkisebb helyiérték egysége. A lakatfogós funkciókhoz külön rendelhető tartozék szükséges.
Biztonság, működési feltételek és adatkezelés
| Paraméter | Érték |
|---|---|
| Mérési kategória az EN 61010 szerint | CAT III 300 V |
| Burkolat védettsége | IP65 |
| Szigetelés az EN 61010-1 és IEC 61557 szerint | Kettős |
| Méretek | 200 × 150 × 73 mm |
| Tömeg | Körülbelül 1,14 kg |
| Működési hőmérséklet | −10…+50 °C |
| Tárolási hőmérséklet | −20…+60 °C |
| Relatív páratartalom | 20–90% |
| Névleges hőmérséklet | 23 ± 2 °C |
| Referencia-páratartalom | 40–60% |
| Mérési eredmények memóriája | 990 eredmény |
| Adatátvitel | USB 2.0 |
| Minőségirányítás – fejlesztés, tervezés, gyártás | ISO 9001 |
| EMC – ipari környezet | EN 61326-1 és EN 61326-2-2 |
MRU-30 Pro – standard tartozékok
Piros mérővezeték, 1,2 m
Banándugós, 1 kV névleges feszültségű mérővezeték a mérési pont csatlakoztatásához.
Rendelési kód: WAPRZ1X2REBB
Fekete mérővezeték, 2,2 m
Banándugós fekete mérővezeték a vizsgált földeléshez. CAT III 1000 V / CAT IV 600 V besorolású tartozék.
Rendelési kód: WAPRZ2X2BLBB
Piros mérővezeték, 25 m, kábeldobon
Földelésmérő vezeték banándugókkal, kábeldobon, a segédszonda csatlakoztatásához.
Rendelési kód: WAPRZ025REBBSZ
Kék mérővezeték, 25 m, kábeldobon
A Pro készlet többletvezetéke a talaj fajlagos ellenállásának négyelektródás mérési elrendezéséhez.
Rendelési kód: WAPRZ025BUBBSZ
Sárga mérővezeték, 50 m, kábeldobon
50 m hosszú, banándugós mérővezeték kábeldobon a földelésméréshez és talajvizsgálathoz.
Rendelési kód: WAPRZ050YEBBSZ
4 × földelő segédszonda, 30 cm
Négy darab 30 cm-es segédszonda. A Pro összeállítás teljes szondakészletet ad a Wenner-féle talajvizsgálathoz.
Rendelési kód: WASONG30

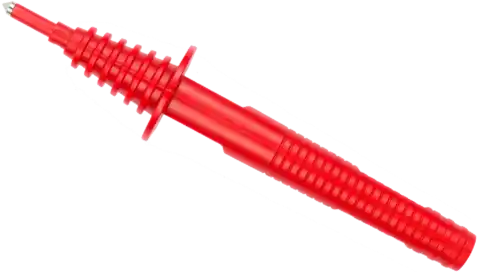

Piros mérőcsúcs banánaljzattal
Mérőcsúcs pontszerű csatlakoztatáshoz. A tartozék besorolása CAT III 1000 V / CAT IV 600 V.
Rendelési kód: WASONREOGB1
Fekete krokodilcsipesz K-01
Mérővezeték rögzítésére szolgáló fekete krokodilcsipesz. Névleges adatok: 1 kV, 20 A.
Rendelési kód: WAKROBL20K01
Csavaros mérőbilincs
Banánaljzatos csavaros bilincs a földelővezetőre vagy alkalmas fém mérési pontra történő stabil csatlakoztatáshoz.
Rendelési kód: WAZACIMA1
Z-7 hálózati adapter
A műszer tápellátásához és beépített akkumulátorának töltéséhez szolgáló adapter, hálózati kábellel.
Rendelési kód: WAZASZ7
L-10 hordtáska
A műszerkészlet és a tartozékok tárolását, szállítását segítő hordtáska.
Rendelési kód: WAFUTL10
M-9 hordtáska
Puha hordtáska a műszer hordozásához és tárolásához.
Rendelési kód: WAFUTM9
USB-kábel
Adatkábel a műszer és a számítógép összekötéséhez, a tárolt eredmények továbbításához.
Rendelési kód: WAPRZUSB
Gyári kalibrálási bizonylat
Gyártói kalibrálási dokumentum, amely nem azonos a külön kérhető akkreditált kalibrálási bizonyítvánnyal.
Rendelési kód: WADOKCK
Használati útmutató
Külön rendelhető tartozékok és szoftverek
A C-3 / N-1 lakatfogók nem részei a standard Pro készletnek. A nyíllal megnyitható a rövid leírás és a rendelési kódok listája.
Sonel Reader
Ingyenesen letölthető szoftver a műszermemória adatainak számítógépes kiolvasásához. Az eredmények nyomtatását és elterjedt formátumokba exportálását támogatja.
Rendelési kód: WAPROREADER
Sonel Reports Plus
A mérési dokumentáció és vizsgálati jegyzőkönyvek összeállítását támogató szoftver. A gyártó külön rendelhető szoftverként sorolja fel.
Rendelési kód: WAPROREPORTSPLUS
Mérővezetékek, 1,2 m
Mérési pontok csatlakoztatására szolgáló tartozék. A gyártó által felsorolt színváltozatok és rendelési kódok az alábbi listában találhatók.
- 1,2 m, fekete – WAPRZ1X2BLBB
- 1,2 m, sárga – WAPRZ1X2YEBB
- 1,2 m, kék – WAPRZ1X2BUBB
Mérővezetékek, 2,2 m
Banándugós csatlakozóvezetékek piros, kék és sárga kivitelben. Mérési kategória: CAT III 1000 V / CAT IV 600 V.
- 2,2 m, piros – WAPRZ2X2REBB
- 2,2 m, kék – WAPRZ2X2BUBB
- 2,2 m, sárga – WAPRZ2X2YEBB
Piros mérővezeték H-tartón, 30 m
Banándugós, 30 m hosszú mérővezeték földelésmérésekhez, H alakú kábeltartóval.
Rendelési kód: WAPRZ030REBBN
Piros mérővezeték kábeldobon
Banándugós mérővezeték földelésméréshez. A különböző hosszúságokkal a segédszondák elhelyezése a helyszín méretéhez igazítható.
- 15 m, piros – WAPRZ015REBBSZ
- 30 m, piros – WAPRZ030REBBSZ
- 75 m, piros – WAPRZ075REBBSZ
- 100 m, piros – WAPRZ100REBBSZ
- 200 m, piros – WAPRZ200REBBSZ
Kék mérővezeték kábeldobon
Földelésmérő mérővezeték banándugókkal, kábeldobon. A kábeldob egyszerűsíti a vezeték kihelyezését és visszacsévélését.
- 15 m, kék – WAPRZ015BUBBSZ
- 75 m, kék – WAPRZ075BUBBSZ
- 100 m, kék – WAPRZ100BUBBSZ
- 200 m, kék – WAPRZ200BUBBSZ
Sárga mérővezeték kábeldobon
Banándugós földelésmérő vezeték kábeldobon, többféle hosszúságban, nagyobb szondatávolságok kialakításához is.
- 30 m, sárga – WAPRZ030YEBBSZ
- 60 m, sárga – WAPRZ060YEBBSZ
- 75 m, sárga – WAPRZ075YEBBSZ
- 100 m, sárga – WAPRZ100YEBBSZ
- 200 m, sárga – WAPRZ200YEBBSZ
Árnyékolt sárga mérővezeték, 100 m
Árnyékolt, banándugós mérővezeték kábeldobon. A kiválasztásnál a mérési elrendezéshez és a műszer csatlakoztatásához kell igazodni.
Rendelési kód: WAPRZ100YEBBSZE
Üres kábeldob
Mérővezeték rendezett tárolásához és felcsévéléséhez használható kábeldob; mérővezetéket nem tartalmaz.
Rendelési kód: WAPOZSZP1
Földelő segédszonda, 25 cm
25 cm-es segédszonda a földelési ellenállás mérési elrendezéséhez.
Rendelési kód: WASONG25
H alakú kábeltartó
Üres tartó mérővezetékek feltekeréséhez, szállításához és rendezett tárolásához; mérővezetéket nem tartalmaz.
Rendelési kód: WAPOZSZP3
Kétrészes segédszonda, 80 cm
80 cm-es, kétrészes földelő segédszonda. Szétszedhető kivitele megkönnyíti a szállítást.
Rendelési kód: WASONG80V2
Mérőcsúcsok banánaljzattal
Mérési pontok csatlakoztatására szolgáló tartozék. A gyártó által felsorolt színváltozatok és rendelési kódok az alábbi listában találhatók.
- kék – WASONBUOGB1
- fekete – WASONBLOGB1
- sárga – WASONYEOGB1

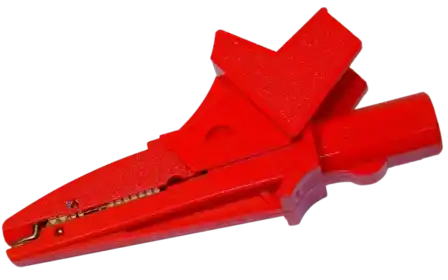

Színes krokodilcsipeszek K-02
Piros, kék és sárga krokodilcsipeszek mérővezetékek rögzített csatlakoztatásához. Névleges adatok: 1 kV, 20 A.
- piros – WAKRORE20K02
- kék – WAKROBU20K02
- sárga – WAKROYE20K02
Csavaros mérőbilincs
Banánaljzatos csavaros bilincs földelővezetőre vagy alkalmas fém mérési pontra történő stabil csatlakoztatáshoz.
Rendelési kód: WAZACIMA1
L-3 szondatartó táska
Hordtáska a 80 cm-es földelő segédszondák tárolásához és szállításához.
Rendelési kód: WAFUTL3
Piros mérővezeték H-tartón, 15 m
Banándugós, 15 m hosszú mérővezeték H alakú tartón a földelésmérési elrendezéshez.
Rendelési kód: WAPRZ015REBBN
Kék mérővezeték H-tartón, 15 m
Banándugós, 15 m hosszú mérővezeték H alakú tartón a helyszíni földelésméréshez.
Rendelési kód: WAPRZ015BUBBN
Sárga mérővezeték H-tartón, 30 m
30 m hosszú, banándugós mérővezeték H alakú tartón a segédszonda csatlakoztatásához.
Rendelési kód: WAPRZ030YEBBN
L-19 hátizsák
Hátizsák a műszer és tartozékai helyszínre szállításához.
Rendelési kód: WAFUTL19
AC-16 vezetékbontó adapter
Dugaszolható adapter a vezetők elkülönített hozzáféréséhez lakatfogós árammérésnél. Európai, ausztrál, brit és amerikai kivitelben szerepel a gyártói listán.
- európai kivitel – WAADAAC16
- ausztrál kivitel – WAADAAC16AU
- brit kivitel – WAADAAC16UK
- amerikai kivitel – WAADAAC16US
C-3 + N-1 lakatfogókészlet
C-3 vevő- és N-1 adó lakatfogó együtt, 52 mm-es nyílással. A kétlakatfogós földelésméréshez használható; külön rendelhető készlet.
Rendelési kód: WAKPLC3N1
C-3 árammérő lakatfogó
52 mm-es nyílású árammérő lakatfogó a szelektív földelésméréshez és a támogatott árammérési funkciókhoz.
Rendelési kód: WACEGC3OKR

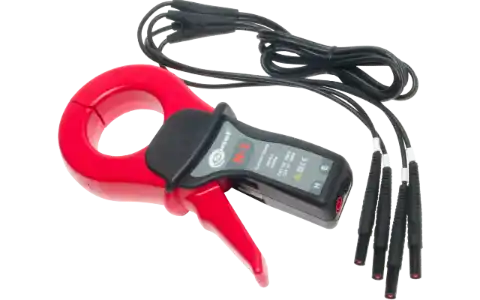

N-1 adó lakatfogó
52 mm-es nyílású adó lakatfogó a kétlakatfogós mérés gerjesztéséhez, kétvezetékes kábellel.
Rendelési kód: WACEGN1BB
N-1 csatlakozókábel, 2 m
Kétvezetékes, banándugós mérőkábel az N-1 adó lakatfogó csatlakoztatásához.
Rendelési kód: WAPRZ002DZBB

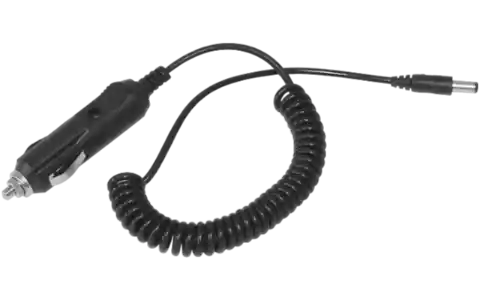

12 V-os gépkocsi-töltőkábel
Kábel a műszer akkumulátorának 12 V-os gépkocsi-szivargyújtó aljzatról történő töltéséhez.
Rendelési kód: WAPRZLAD12SAM
Mérési kategória: a tartozék magasabb CAT-besorolása nem növeli a műszer mérési kategóriáját.
Memória és USB adatkezelés
A műszer 990 eredményt tárol; a mérési adatok USB 2.0 kapcsolaton számítógépre továbbíthatók.
Sonel Reader és Reports Plus
A Sonel Reader a mérési adatok kiolvasását és archiválását támogatja, ingyenesen letölthető szoftverként. A külön rendelhető Reports Plus a mérési dokumentáció és vizsgálati jegyzőkönyvek összeállítását segíti.
MRU-30 gyártói bemutató
A bemutató a közös mérőműszert ismerteti; a Pro összeállítás tartozékai a Tartozékok fülön láthatók.
Műszer és tartozékok a mérési feladathoz
Kérjen ajánlatot az MRU-30 Pro készletre és a feladathoz szükséges lakatfogókra.
