Sonel · MRU-21

Földelési ellenállásmérő

Földelések ellenőrzése két- és hárompólusú módszerrel, valamint védővezetők és egyenpotenciálra hozó összekötések kis ellenállásának mérése.

  • Földelési ellenállás: 2P / 3P módszer, 1,99 kΩ-ig
  • Folytonosságmérés: legalább 200 mA mérőáram, RCONT vezetékkompenzálással
  • 25 V / 50 V választható földelésmérő feszültség
  • RH és RS segédszonda-ellenállás 50,0 kΩ-ig
  • 990 eredmény: 10 bank × 99 cella; USB adatátvitel
  • CAT III 600 V / CAT IV 300 V · IP54
2P / 3P · 1,99 kΩ≥ 200 mA990 eredmény · USBCAT IV 300 V
Sonel MRU-21 – másik készüléknézet

Földelések és védőösszekötések ellenőrzése

Az MRU-21 a földelő rendszerek mérését és a védő-, illetve egyenpotenciálra hozó összekötések folytonosságvizsgálatát egyesíti. A jól olvasható kijelzőn a mérési eredmény mellett a segédszondák ellenállása és a zavarófeszültség is ellenőrizhető. A helyszínen mentett eredmények USB-kapcsolaton számítógépre továbbíthatók.

Két vizsgálati feladat: a földelésmérés a földelő rendszer ellenállását vizsgálja. Az RCONT funkció a védővezetők és összekötések kis ellenállását méri, legalább 200 mA mérőárammal és a mérővezetékek ellenállásának nullázásával.

A legfontosabb jellemzők

01

Földelési ellenállás

2P / 3P · 1,99 kΩ

Két- és hárompólusú mérés 0,01 Ω-tól induló felbontással.

02

Folytonosságvizsgálat

≥ 200 mA · RCONT

Védő- és egyenpotenciálra hozó összekötések mérése, vezetékkompenzálással.

03

Memória és adatkapcsolat

990 eredmény · USBH · RS · UN

10 bank, bankonként 99 cella; kiolvasás Sonel Reader szoftverrel.

04

Helyszíni kivitel

IP54 · kb. 1,4 kg

CAT III 600 V / CAT IV 300 V mérési kategória, robusztus burkolattal.

MRU-21 – részletek és tartozékok

Földelési ellenállás – RE3P

Hárompólusú mérés H áram- és S feszültség-segédszondával. A műszer a földelési ellenállás mellett a segédszondák ellenállását és a zavarófeszültséget is ellenőrzi.

A megfelelő szondatávolság és az elrendezés ellenőrzése alapvető a megbízható eredményhez.

Védőösszekötések – RCONT

A legalább 200 mA mérőáramú funkció a védővezetők és az egyenpotenciálra hozó összekötések ellenállásának ellenőrzésére szolgál az EN 61557-4 szerint.

Az RCONT ZERO funkció a mérővezetékek ellenállásának kompenzálására használható.

Kétpólusú ellenállásmérés – RE2P

Egyszerűsített mérés két csatlakozási pont között. Referenciaföldelés használatakor annak ellenállása és a mérővezetékek ellenállása is része a kijelzett eredménynek.

25 V vagy 50 V földelésmérő feszültség

A vizsgálójel feszültsége a mérési feladathoz választható. A CAT III 600 V / CAT IV 300 V mérési kategória ettől eltérő jellemző: a megengedett alkalmazási környezetre vonatkozik.

Mérési eredmények megőrzése

A 990 memóriacella tíz bankba rendezett. A mentett eredmények USB-kábellel és Sonel Reader szoftverrel számítógépre továbbíthatók.

Mérési funkciók – a Sonel aktuális összefoglaló táblázata

Mérési funkció Méréstartomány Kijelzési tartomány Felbontás Pontosság
Zavarófeszültség 0–100 V 0–100 V 1 V ±(2% MÉ + 3 digit)
Védő- és egyenpotenciálra hozó összekötések ellenállása 0,13–199 Ω
EN 61557-4 szerint
0,00–199 Ω 0,01 Ω-tól ±(2% MÉ + 3 digit)
Földelési ellenállás – 2P módszer 0,00 Ω–1,99 kΩ 0,00 Ω–1,99 kΩ 0,01 Ω-tól ±(2% MÉ + 3 digit)-től
Földelési ellenállás – 3P módszer 0,50 Ω–1,99 kΩ
EN 61557-5 szerint
0,00 Ω–1,99 kΩ 0,01 Ω-tól ±(2% MÉ + 3 digit)
Segédszondák ellenállása 0 Ω–50,0 kΩ 0 Ω–50,0 kΩ 1 Ω-tól ±[5% × (RE + RH + RS) + 3 digit]

MÉ = mért érték; digit = a legkisebb helyiérték egysége. A szabvány szerinti méréstartományt és a kijelzési tartományt külön oszlop tartalmazza.

Biztonság, működési feltételek és adatkezelés

Paraméter Érték
Mérési kategória az EN 61010 szerint CAT III 600 V / CAT IV 300 V
Burkolat védettsége IP54
Szigetelés az EN 61010-1 és IEC 61557 szerint Kettős
Méretek 288 × 223 × 75 mm
Tömeg Körülbelül 1,4 kg
Működési hőmérséklet −10…+55 °C
Tárolási hőmérséklet −20…+70 °C
Relatív páratartalom 20–90%
Névleges hőmérséklet 23 ± 2 °C
Referencia-páratartalom 40–60%
Mérési eredmények memóriája 990 eredmény
Adatátvitel USB
Minőségirányítás – fejlesztés, tervezés, gyártás ISO 9001
EMC – ipari környezet EN 61326-1 és EN 61326-2-2

Készülékkel szállítva – standard tartozékok

Kék mérővezeték, 1,2 m

Kék mérővezeték, 1,2 m

Banándugós kék mérővezeték a mérési pont csatlakoztatásához. A vezeték kategóriája CAT III 1000 V / CAT IV 600 V.

Rendelési kód: WAPRZ1X2BUBB

Fekete mérővezeték, 2,2 m

Fekete mérővezeték, 2,2 m

Banándugós fekete mérővezeték a vizsgált földelés vagy vezető csatlakoztatásához. A vezeték kategóriája CAT III 1000 V / CAT IV 600 V.

Rendelési kód: WAPRZ2X2BLBB

Kék mérővezeték, 15 m, kábeldobon

Kék mérővezeték, 15 m, kábeldobon

Banándugós földelésmérő vezeték kábeldobon. A dob segíti a vezeték kihelyezését és felcsévélését.

Rendelési kód: WAPRZ015BUBBSZ

Piros mérővezeték, 30 m, kábeldobon

Piros mérővezeték, 30 m, kábeldobon

Banándugós, kábeldobos mérővezeték a segédszonda és a műszer összekötéséhez.

Rendelési kód: WAPRZ030REBBSZ

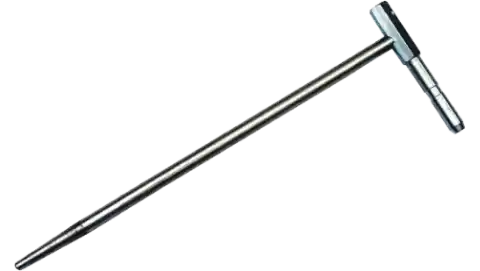

2 × földelő segédszonda, 30 cm

2 × földelő segédszonda, 30 cm

Két darab, egyenként 30 cm hosszú segédszonda a hárompólusú földelésmérés áram- és feszültségelektródájához.

Rendelési kód: WASONG30

Fekete krokodilcsipesz K-01

Fekete krokodilcsipesz K-01

Mérővezeték stabil csatlakoztatására szolgáló fekete krokodilcsipesz. Névleges adatok: 1 kV, 20 A.

Rendelési kód: WAKROBL20K01

Kék krokodilcsipesz K-02

Kék krokodilcsipesz K-02

Mérővezeték rögzített csatlakoztatásához használható kék krokodilcsipesz. Névleges adatok: 1 kV, 20 A.

Rendelési kód: WAKROBU20K02

4 × LR14/C alkáli elem

4 × LR14/C alkáli elem

Négy darab 1,5 V-os LR14, C méretű alkáli elem a műszer tápellátásához.

Rendelési kód: WABATLR14

Teleptartó, 4 × LR14/C

Teleptartó, 4 × LR14/C

A négy C méretű LR14 cellát fogadó teleptartó a műszer tápellátásához.

Rendelési kód: WAPOJ1

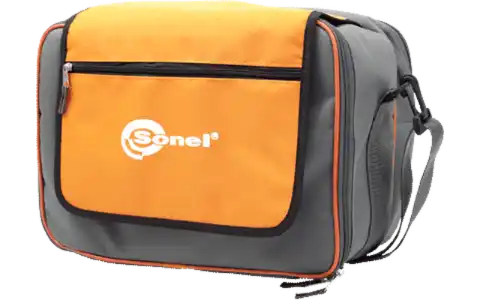

L-4 hordtáska

L-4 hordtáska

A műszer és tartozékai tárolását és szállítását segítő hordtáska.

Rendelési kód: WAFUTL4

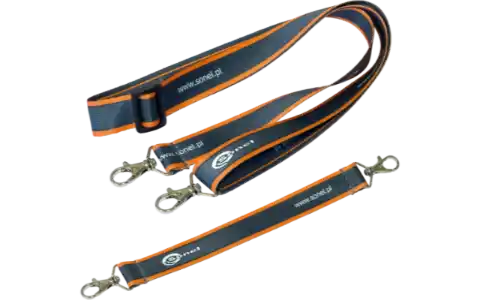

Hordszíjkészlet

Hordszíjkészlet

A műszer helyszíni hordozását és megtartását segítő szíjkészlet.

Rendelési kód: WAPOZSZEKPL

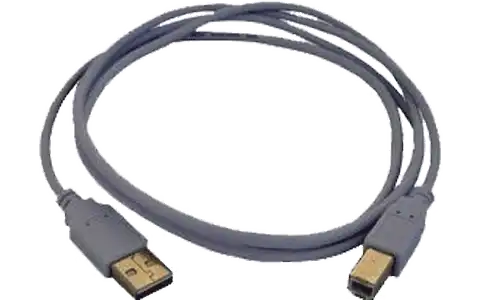

USB-kábel

USB-kábel

Adatkábel a műszer és a számítógép összekötéséhez, a tárolt mérési eredmények továbbításához.

Rendelési kód: WAPRZUSB

Gyári kalibrálási bizonylat

Gyári kalibrálási bizonylat

Gyártói kalibrálási dokumentum. Nem azonos a külön kérhető akkreditált kalibrálási bizonyítvánnyal.

Rendelési kód: WADOKCK

Gyári kalibrálási bizonylat

Használati útmutató

Külön rendelhető tartozékok és szoftverek

A nyílra kattintva megjelenik a rövid magyar leírás és az egyes változatok rendelési kódja.

Sonel Reader

Sonel Reader

Ingyenesen letölthető szoftver a műszermemória adatainak számítógépes kiolvasásához. Az eredmények nyomtatását és elterjedt formátumokba exportálását támogatja.

Rendelési kód: WAPROREADER

Sonel Reports Plus

Sonel Reports Plus

A mérési dokumentáció és vizsgálati jegyzőkönyvek összeállítását támogató szoftver. A gyártó külön rendelhető szoftverként sorolja fel.

Rendelési kód: WAPROREPORTSPLUS

Mérővezetékek, 1,2 m

Mérővezetékek, 1,2 m

Banándugós csatlakozóvezetékek piros, fekete, sárga és kék kivitelben.

  • 1,2 m, piros – WAPRZ1X2REBB
  • 1,2 m, fekete – WAPRZ1X2BLBB
  • 1,2 m, sárga – WAPRZ1X2YEBB
  • 1,2 m, kék – WAPRZ1X2BUBB
Mérővezetékek, 2,2 m

Mérővezetékek, 2,2 m

Banándugós csatlakozóvezetékek piros, kék és sárga kivitelben. Mérési kategória: CAT III 1000 V / CAT IV 600 V.

  • 2,2 m, piros – WAPRZ2X2REBB
  • 2,2 m, kék – WAPRZ2X2BUBB
  • 2,2 m, sárga – WAPRZ2X2YEBB
Piros mérővezeték H-tartón, 30 m

Piros mérővezeték H-tartón, 30 m

Banándugós, 30 m hosszú mérővezeték földelésmérésekhez, H alakú kábeltartóval.

Rendelési kód: WAPRZ030REBBN

Piros mérővezeték kábeldobon

Piros mérővezeték kábeldobon

Banándugós mérővezeték földelésméréshez. A különböző hosszúságokkal a segédszondák elhelyezése a helyszín méretéhez igazítható.

  • 15 m, piros – WAPRZ015REBBSZ
  • 25 m, piros – WAPRZ025REBBSZ
  • 30 m, piros – WAPRZ030REBBSZ
  • 75 m, piros – WAPRZ075REBBSZ
  • 100 m, piros – WAPRZ100REBBSZ
  • 200 m, piros – WAPRZ200REBBSZ
Kék mérővezeték kábeldobon

Kék mérővezeték kábeldobon

Földelésmérő mérővezeték banándugókkal, kábeldobon. A kábeldob egyszerűsíti a vezeték kihelyezését és visszacsévélését.

  • 25 m, kék – WAPRZ025BUBBSZ
  • 15 m, kék – WAPRZ015BUBBSZ
  • 75 m, kék – WAPRZ075BUBBSZ
  • 100 m, kék – WAPRZ100BUBBSZ
  • 200 m, kék – WAPRZ200BUBBSZ
Sárga mérővezeték kábeldobon

Sárga mérővezeték kábeldobon

Banándugós földelésmérő vezeték kábeldobon, többféle hosszúságban, nagyobb szondatávolságok kialakításához is.

  • 30 m, sárga – WAPRZ030YEBBSZ
  • 50 m, sárga – WAPRZ050YEBBSZ
  • 60 m, sárga – WAPRZ060YEBBSZ
  • 75 m, sárga – WAPRZ075YEBBSZ
  • 100 m, sárga – WAPRZ100YEBBSZ
  • 200 m, sárga – WAPRZ200YEBBSZ
Árnyékolt sárga mérővezeték, 100 m

Árnyékolt sárga mérővezeték, 100 m

Árnyékolt, banándugós mérővezeték kábeldobon. A kiválasztásnál a mérési elrendezéshez és a műszer csatlakoztatásához kell igazodni.

Rendelési kód: WAPRZ100YEBBSZE

Üres kábeldob

Üres kábeldob

Mérővezeték rendezett tárolásához és felcsévéléséhez használható kábeldob; mérővezetéket nem tartalmaz.

Rendelési kód: WAPOZSZP1

Földelő segédszonda, 25 cm

Földelő segédszonda, 25 cm

25 cm-es segédszonda a földelési ellenállás mérési elrendezéséhez.

Rendelési kód: WASONG25

H alakú kábeltartó

H alakú kábeltartó

Üres tartó mérővezetékek feltekeréséhez, szállításához és rendezett tárolásához; mérővezetéket nem tartalmaz.

Rendelési kód: WAPOZSZP3

Kétrészes segédszonda, 80 cm

Kétrészes segédszonda, 80 cm

80 cm-es, kétrészes földelő segédszonda. Szétszedhető kivitele megkönnyíti a szállítást.

Rendelési kód: WASONG80V2

Mérőcsúcsok banánaljzattal

Mérőcsúcsok banánaljzattal

Pontszerű csatlakoztatáshoz használható, 1 kV-os mérőcsúcsok piros, kék, fekete és sárga kivitelben.

  • piros – WASONREOGB1
  • kék – WASONBUOGB1
  • fekete – WASONBLOGB1
  • sárga – WASONYEOGB1
Színes krokodilcsipeszek K-02

Színes krokodilcsipeszek K-02

Piros, kék és sárga krokodilcsipeszek mérővezetékek rögzített csatlakoztatásához. Névleges adatok: 1 kV, 20 A.

  • piros – WAKRORE20K02
  • kék – WAKROBU20K02
  • sárga – WAKROYE20K02
Csavaros mérőbilincs

Csavaros mérőbilincs

Banánaljzatos csavaros bilincs földelővezetőre vagy alkalmas fém mérési pontra történő stabil csatlakoztatáshoz.

Rendelési kód: WAZACIMA1

L-3 szondatartó táska

L-3 szondatartó táska

Hordtáska a 80 cm-es földelő segédszondák tárolásához és szállításához.

Rendelési kód: WAFUTL3

Piros mérővezeték H-tartón, 15 m

Piros mérővezeték H-tartón, 15 m

Banándugós, 15 m hosszú mérővezeték H alakú tartón a földelésmérési elrendezéshez.

Rendelési kód: WAPRZ015REBBN

Kék mérővezeték H-tartón, 15 m

Kék mérővezeték H-tartón, 15 m

Banándugós, 15 m hosszú mérővezeték H alakú tartón a helyszíni földelésméréshez.

Rendelési kód: WAPRZ015BUBBN

Sárga mérővezeték H-tartón, 30 m

Sárga mérővezeték H-tartón, 30 m

30 m hosszú, banándugós mérővezeték H alakú tartón a segédszonda csatlakoztatásához.

Rendelési kód: WAPRZ030YEBBN

Univerzális műszerfedél

Univerzális műszerfedél

A Sonel által az MRU-21-hez felsorolt univerzális műszerfedél, a készülék védelméhez.

Rendelési kód: WAPOZUCH12

L-19 hátizsák

L-19 hátizsák

Hátizsák a műszer és tartozékai helyszínre szállításához.

Rendelési kód: WAFUTL19

Mérési kategória: a tartozék magasabb CAT-besorolása nem növeli a műszer mérési kategóriáját.

990 eredmény, USB adatátvitel

A memória tíz bankból áll, bankonként 99 cellával. A mérési eredmények USB-kábellel számítógépre továbbíthatók.

Sonel Reader

Ingyenes szoftver a műszermemória kiolvasásához, a mérési adatok archiválásához és további feldolgozásához.

Sonel Reports Plus

A vizsgálati dokumentáció és a mérési jegyzőkönyvek elkészítését támogató, külön rendelhető szoftver.
