01
Földelési ellenállás
2P / 3P / 4P · 9999 Ω
Három mérési mód, 0,01 Ω-tól induló felbontással.
Földelésmérés és talajvizsgálat egy műszerrel
Az MRU-11 a földelő rendszerek ellenőrzése mellett a földelők tervezéséhez szükséges talajvizsgálatot is támogatja. A négyvezetékes mérés csökkenti a csatlakozóvezetékek ellenállásának hatását; a Wenner-funkció pedig a beállított elektródatávolságból automatikusan számítja a talaj fajlagos ellenállását.
Eltérő mérési elrendezések: a RE4P földelésmérésnél két segédszonda és a vizsgált földelésre csatlakozó külön áram- és feszültségvezeték szükséges. A Wenner-méréshez négy, azonos távolságban elhelyezett talajelektróda tartozik.
A legfontosabb jellemzők
02
Talaj fajlagos ellenállása
Wenner · 999 kΩm
Automatikus számítás a beállított szondatávolság alapján.
03
Választható vizsgálójel
25 V / 50 VH · RS · UN
125 vagy 150 Hz-es mérőjel az 50 vagy 60 Hz-es hálózati környezethez.
04
Helyszíni használat
IP67 · CAT III 300 V
Robusztus burkolat, háttérvilágítás és négy AA elemes tápellátás.

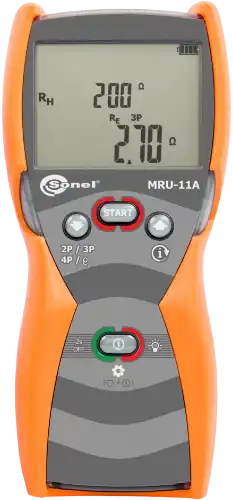

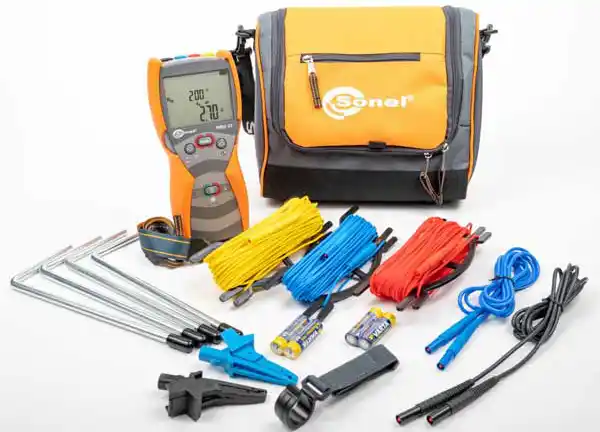

MRU-11 – részletek és tartozékok
RE3P – hárompólusú földelésmérés
A vizsgált földelés mellett külön H áram- és S feszültség-segédszondát használ. A műszer a feszültségesés és a mérőáram arányából számítja a földelési ellenállást.
Az RH és RS értékek és a zavarófeszültség kijelzése segíti a mérési feltételek ellenőrzését.
RE4P – négyvezetékes földelésmérés
A vizsgált földeléshez külön áram- és feszültségvezeték csatlakozik. Ez kiküszöböli a csatlakozóvezetékek ellenállásának hatását, ezért kis földelési ellenállásoknál előnyös.
A H és S segédszondák a talajban maradnak; az E és ES vezeték a vizsgált földelésre csatlakozik.
Talaj fajlagos ellenállása – Wenner-módszer
A négy talajelektródát egy egyenes mentén, azonos L távolságokra helyezzük el. A külső elektródákon folyik a mérőáram, a belsők a feszültségesést érzékelik. A műszer a beállított távolság és a mért ellenállás alapján számol:
ρ = 2π · L · RE
L: elektródatávolság méterben; RE: mért ellenállás ohmban; ρ: talaj fajlagos ellenállása Ωm-ben. Beállítható távolság: 1–50 m vagy 1–150 ft.
L: elektródatávolság méterben; RE: mért ellenállás ohmban; ρ: talaj fajlagos ellenállása Ωm-ben. Beállítható távolság: 1–50 m vagy 1–150 ft.
Az elektródák távolságát és elhelyezését a mérési feladathoz kell megválasztani, a használati útmutató szerinti mérési feltételek betartásával.
RE2P – kétpólusú ellenállásmérés
A kijelzett érték a mérővezetékek ellenállását is tartalmazza. Referenciaföldelés alkalmazásakor annak ellenállása is része a mért eredménynek.
Zavarófeszültség és kezelési beállítások
A műszer 100 V-ig méri a zavarófeszültséget, de 24 V felett nem indítja az ellenállásmérést. A mérőfeszültség 25 vagy 50 V-ra állítható; az automatikus kikapcsolás 5, 10 vagy 15 percre választható, illetve kikapcsolható.
Földelési ellenállás – RE3P és RE4P
Az EN 61557-5 szerinti méréstartomány 0,53–9999 Ω, 50 V mérőfeszültségnél. A kijelzési tartomány ettől eltérhet.
| Tartomány | Felbontás | Pontosság |
|---|---|---|
| 0,00–19,99 Ω | 0,01 Ω | ±(3% MÉ + 3 digit) |
| 20,0–199,9 Ω | 0,1 Ω | ±(3% MÉ + 3 digit) |
| 200–1999 Ω | 1 Ω | ±5% MÉ |
| 2000–9999 Ω | 1 Ω | ±8% MÉ |
Kétpólusú mérés – RE2P
| Tartomány | Felbontás | Pontosság |
|---|---|---|
| 0,01–19,99 Ω | 0,01 Ω | ±(3% MÉ + 3 digit) |
| 20,0–199,9 Ω | 0,1 Ω | ±(3% MÉ + 3 digit) |
| 200–1999 Ω | 1 Ω | ±5% MÉ |
| 2000–9999 Ω | 1 Ω | ±8% MÉ |
Talaj fajlagos ellenállása – Wenner
| Paraméter | Érték |
|---|---|
| Mérési és kijelzési tartomány | 0,0 Ωm–999 kΩm |
| Legjobb felbontás a gyártói adatlap szerint | 0,1 Ωm |
| Pontosság | A RE4P mérés pontosságától függ, de legalább ±1 digit |
| Számítás | ρ = 2π · L · RE |
| Beállítható elektródatávolság | 1–50 m vagy 1–150 ft |
Segédszondák ellenállása – RH és RS
| Tartomány | Felbontás | Pontosság |
|---|---|---|
| 0–999 Ω | 1 Ω | ±(5% MÉ + 8 digit) |
| 1,00–9,99 kΩ | 0,01 kΩ | ±(5% MÉ + 8 digit) |
| 10,0–19,9 kΩ | 0,1 kΩ | ±(5% MÉ + 8 digit) |
Zavarófeszültség – UN (RMS)
| Tartomány | Felbontás | Pontosság |
|---|---|---|
| 0–100 V | 1 V | ±(10% MÉ + 1 digit) |
MÉ = mért érték; digit = a legkisebb helyiérték egysége. A táblázatok alapbizonytalanságot adnak meg; a zavarófeszültség és a segédszondák ellenállása további bizonytalanságot okozhat.
Általános műszaki adatok
| Paraméter | Érték |
|---|---|
| Mérőfeszültség, RE2P / RE3P / RE4P | 25 V vagy 50 V AC |
| Mérőáram rövidzárban | > 20 mA |
| Mérési frekvencia | 125 Hz (50 Hz-es hálózat) / 150 Hz (60 Hz-es hálózat) |
| Legnagyobb zavarófeszültség ellenállásmérés közben | 24 V AC + DC |
| Legnagyobb segédszonda-ellenállás | 20 kΩ |
| RE2P mérési idő | < 4 s |
| RE3P mérési idő | < 8 s |
| RE4P mérési idő | < 8 s |
| Kijelző | Háttérvilágított, szegmenses LCD |
| Táplálás | 4 × AA alkáli elem vagy NiMH akkumulátor |
| Mérések száma egy elemkészlettel | > 3000 RE3P mérés* |
| Automatikus kikapcsolás | 5 / 10 / 15 perc; kikapcsolható |
| Méretek | 221 × 102 × 62 mm |
| Tömeg elemekkel | Körülbelül 660 g |
| Mérési kategória 2000 m magasságig | CAT III 300 V |
| Érintésvédelmi kialakítás | Kettős szigetelés |
| Burkolat védettsége | IP67 |
| Működési hőmérséklet | −10…+50 °C |
| Tárolási hőmérséklet | −20…+60 °C |
| Relatív páratartalom | 20–90% RH |
| Referencia-hőmérséklet / páratartalom | 23 ± 2 °C / 40–60% RH |
| Szabványok | EN 61010-1; EN 61557-1, -5 |
| EMC | EN 61326-1 és EN 61326-2-2 |
| Termékazonosító | WMGBMRU11 |
* Több mint 3000 mérés gyártói feltételei: RE = 10 Ω; RH = RS = 100 Ω; 25 V; 50 Hz hálózati beállítás; 2 mérés/perc.
2000–5000 m magasságban a kézikönyv csökkentett besorolást ad meg: CAT III 150 V vagy CAT IV 100 V. A műszer jelöléseit és a használati útmutatót figyelembe kell venni.
Készülékkel szállítva – standard tartozékok

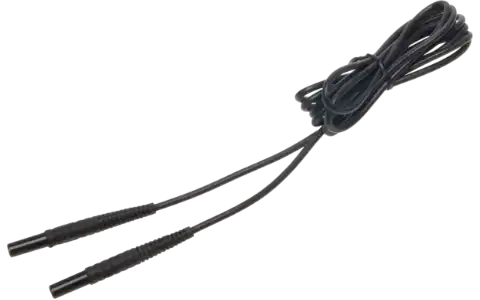

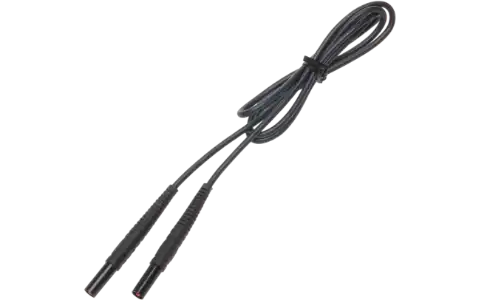

Fekete mérővezeték, 2,2 m
Banándugós mérővezeték a vizsgált földelés csatlakoztatásához. A vezeték kategóriája CAT III 1000 V / CAT IV 600 V.
Rendelési kód: WAPRZ2X2BLBB

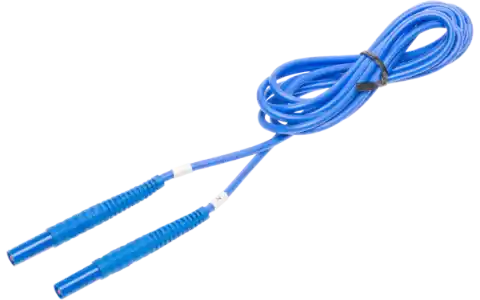

Kék mérővezeték, 2,2 m
Banándugós mérővezeték a négypontos csatlakoztatáshoz. A vezeték kategóriája CAT III 1000 V / CAT IV 600 V.
Rendelési kód: WAPRZ2X2BUBB

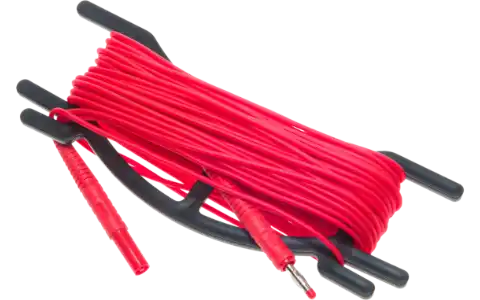

Piros mérővezeték, 15 m
H alakú kábeltartóra tekert, banándugós vezeték a segédszonda és a műszer összekötéséhez.
Rendelési kód: WAPRZ015REBBN

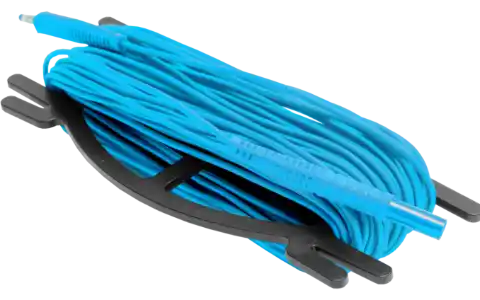

Kék mérővezeték H-tartón, 15 m
15 m hosszú, banándugós vezeték H alakú tartón a mérési elrendezés csatlakoztatásához.
Rendelési kód: WAPRZ015BUBBN

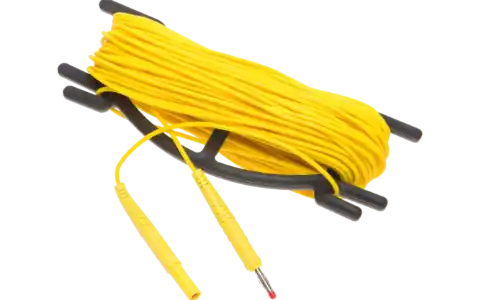

Sárga mérővezeték, 30 m
H alakú kábeltartóra tekert, banándugós vezeték a távolabb elhelyezett segédszonda csatlakoztatásához.
Rendelési kód: WAPRZ030YEBBN

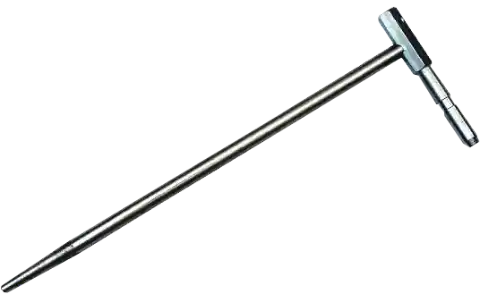

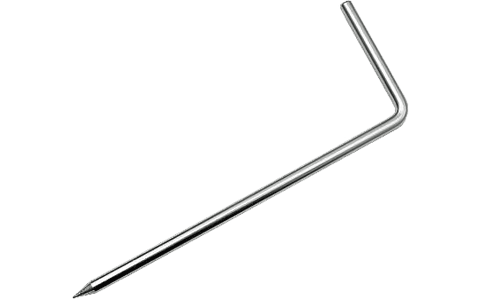

4 × földelő segédszonda, 25 cm
Négy darab, egyenként 25 cm hosszú segédszonda a földelésméréshez és a talaj fajlagos ellenállásának Wenner-módszerű méréséhez.
Rendelési kód: WASONG25

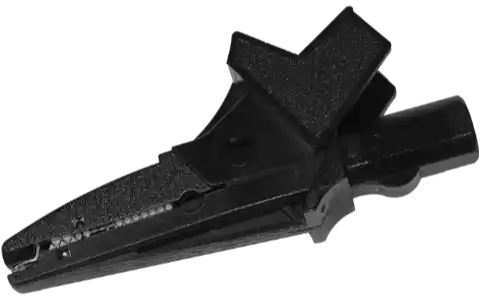

Fekete krokodilcsipesz K-01
Mérővezeték csatlakoztatása földelővezetőhöz vagy más hozzáférhető mérési ponthoz. Névleges adatok: 1 kV, 20 A.
Rendelési kód: WAKROBL20K01

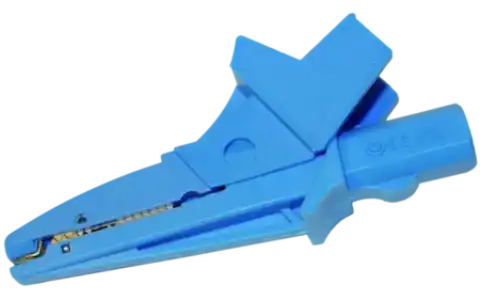

Kék krokodilcsipesz K-02
Mérővezeték stabil csatlakoztatására szolgáló kék krokodilcsipesz. Névleges adatok: 1 kV, 20 A.
Rendelési kód: WAKROBU20K02
4 × AA alkáli elem
Négy darab 1,5 V-os AA / LR6 alkáli elem a műszer táplálásához.
Rendelési kód: WABATAA

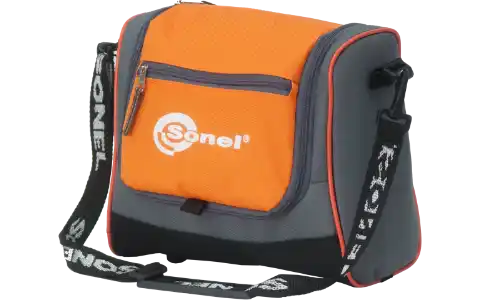

M-6 hordtáska
A műszer és mérési tartozékai tárolását, valamint helyszínre szállítását segítő hordtáska.
Rendelési kód: WAFUTM6

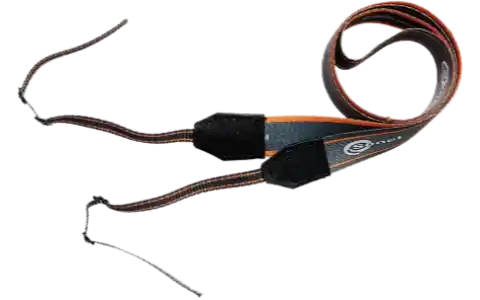

M-1 hordszíj
Hordszíj a műszer kényelmesebb hordozásához és megtartásához helyszíni munkavégzés közben.
Rendelési kód: WAPOZSZE4
Akasztóhorgos függesztőpánt
Függesztőpánt a műszer megfelelő tartópontra akasztásához, a kezelést és a kijelző leolvasását segítve.
Rendelési kód: WAPOZUCH1

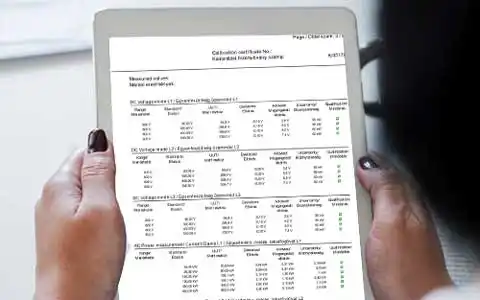

Gyári kalibrálási bizonylat
A gyártó által kiállított kalibrálási dokumentum. Nem azonos a külön kérhető akkreditált kalibrálási bizonyítvánnyal.
Rendelési kód: WADOKCK
Használati útmutató
Külön rendelhető tartozékok
A hossz- és színváltozatok közös kártyákba rendezve jelennek meg. A nyíllal megnyitható a leírás és a rendelési kódok listája. A standard tartozékként is szállított elemek pótalkatrészként külön is szerepelhetnek.

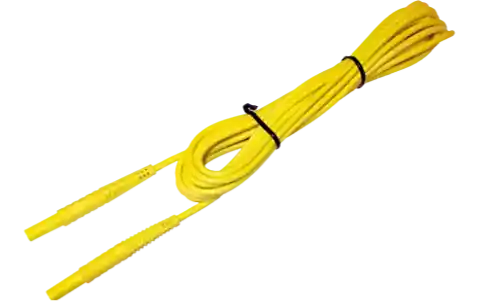

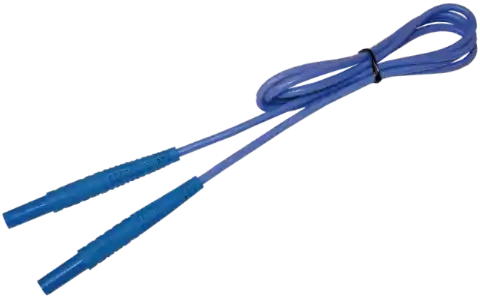

Mérővezetékek, 1,2 m
Banándugós csatlakozóvezetékek piros, fekete, sárga és kék kivitelben.
- 1,2 m, piros – WAPRZ1X2REBB
- 1,2 m, fekete – WAPRZ1X2BLBB
- 1,2 m, sárga – WAPRZ1X2YEBB
- 1,2 m, kék – WAPRZ1X2BUBB

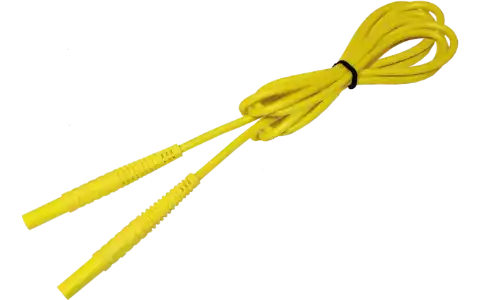

Mérővezetékek, 2,2 m
Banándugós csatlakozóvezetékek piros, kék és sárga kivitelben. Mérési kategória: CAT III 1000 V / CAT IV 600 V.
- 2,2 m, piros – WAPRZ2X2REBB
- 2,2 m, kék – WAPRZ2X2BUBB
- 2,2 m, sárga – WAPRZ2X2YEBB

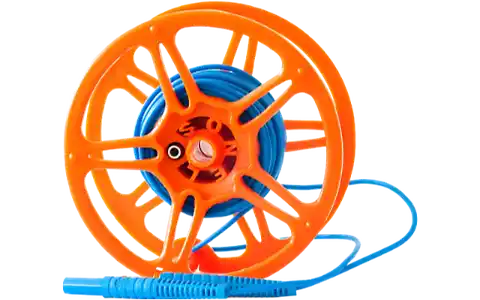

Kék mérővezeték H-tartón, 15 m
Földelésméréshez használható banándugós mérővezeték H alakú kábeltartón; a tartó megkönnyíti a felcsévélést és a szállítást.
Rendelési kód: WAPRZ015BUBBN
Piros mérővezeték H-tartón, 15 m
Banándugós mérővezeték H alakú tartón. A gyártó a standard összeállítás részeként és külön rendelhető pótvezetékként is felsorolja.
Rendelési kód: WAPRZ015REBBN
Piros mérővezeték H-tartón, 30 m
Banándugós, 30 m hosszú mérővezeték földelésmérésekhez, H alakú kábeltartóval.
Rendelési kód: WAPRZ030REBBN
Sárga mérővezeték H-tartón, 30 m
30 m-es, banándugós földelésmérő vezeték H alakú tartón; a standard készlet mellé pótvezetékként is rendelhető.
Rendelési kód: WAPRZ030YEBBN

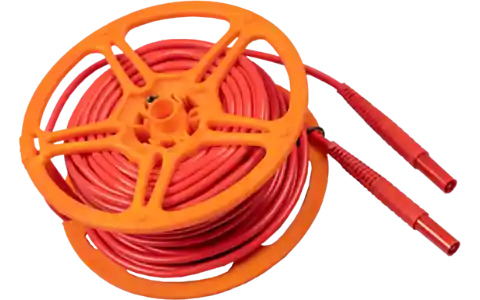

Piros mérővezeték kábeldobon
Banándugós mérővezeték földelésméréshez. A különböző hosszúságokkal a segédszondák elhelyezése a helyszín méretéhez igazítható.
- 15 m, piros – WAPRZ015REBBSZ
- 25 m, piros – WAPRZ025REBBSZ
- 30 m, piros – WAPRZ030REBBSZ
- 75 m, piros – WAPRZ075REBBSZ
- 100 m, piros – WAPRZ100REBBSZ
- 200 m, piros – WAPRZ200REBBSZ

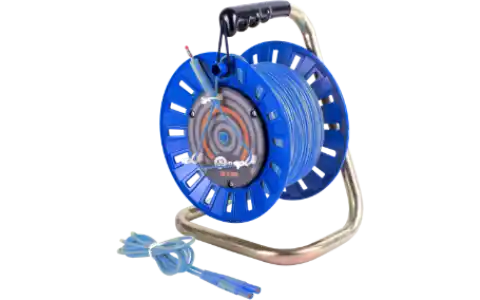

Kék mérővezeték kábeldobon
Földelésmérő mérővezeték banándugókkal, kábeldobon. A kábeldob egyszerűsíti a vezeték kihelyezését és visszacsévélését.
- 25 m, kék – WAPRZ025BUBBSZ
- 15 m, kék – WAPRZ015BUBBSZ
- 75 m, kék – WAPRZ075BUBBSZ
- 100 m, kék – WAPRZ100BUBBSZ
- 200 m, kék – WAPRZ200BUBBSZ

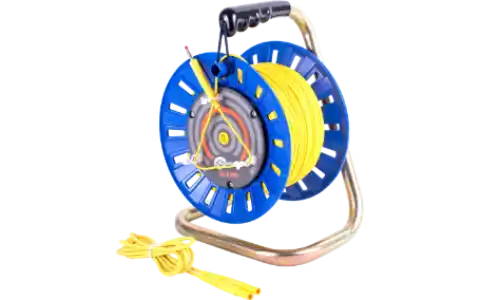

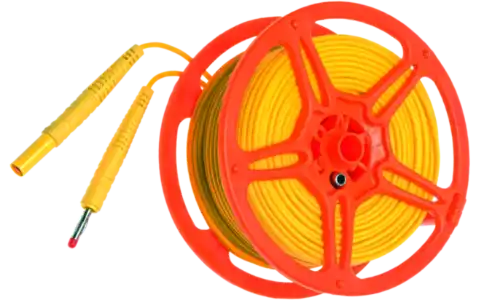

Sárga mérővezeték kábeldobon
Banándugós földelésmérő vezeték kábeldobon, többféle hosszúságban, nagyobb szondatávolságok kialakításához is.
- 30 m, sárga – WAPRZ030YEBBSZ
- 50 m, sárga – WAPRZ050YEBBSZ
- 60 m, sárga – WAPRZ060YEBBSZ
- 75 m, sárga – WAPRZ075YEBBSZ
- 100 m, sárga – WAPRZ100YEBBSZ
- 200 m, sárga – WAPRZ200YEBBSZ
Árnyékolt sárga mérővezeték, 100 m
Árnyékolt, banándugós mérővezeték kábeldobon. A kiválasztásnál a mérési elrendezéshez és a műszer csatlakoztatásához kell igazodni.
Rendelési kód: WAPRZ100YEBBSZE
Üres kábeldob
Mérővezeték rendezett tárolásához és felcsévéléséhez használható kábeldob; mérővezetéket nem tartalmaz.
Rendelési kód: WAPOZSZP1
Földelő segédszonda, 30 cm
30 cm hosszú segédszonda a földelési ellenállás mérési elrendezéséhez.
Rendelési kód: WASONG30

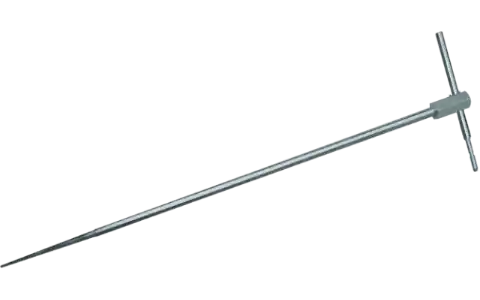

Kétrészes segédszonda, 80 cm
80 cm-es, kétrészes földelő segédszonda. Szétszedhető kivitele megkönnyíti a szállítást.
Rendelési kód: WASONG80V2

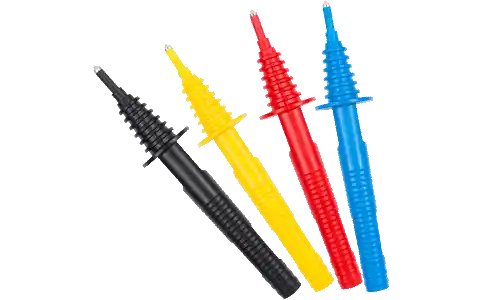

Mérőcsúcsok banánaljzattal
Pontszerű csatlakoztatáshoz használható, 1 kV-os mérőcsúcsok piros, kék, fekete és sárga kivitelben.
- piros – WASONREOGB1
- kék – WASONBUOGB1
- fekete – WASONBLOGB1
- sárga – WASONYEOGB1
Színes krokodilcsipeszek K-02
Piros, kék és sárga krokodilcsipeszek mérővezetékek rögzített csatlakoztatásához. Névleges adatok: 1 kV, 20 A.
- piros – WAKRORE20K02
- kék – WAKROBU20K02
- sárga – WAKROYE20K02

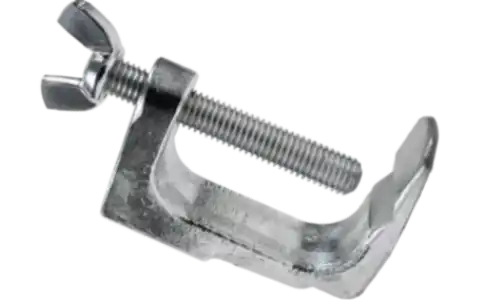

Csavaros mérőbilincs
Banánaljzatos csavaros bilincs földelővezetőre vagy alkalmas fém mérési pontra történő stabil csatlakoztatáshoz.
Rendelési kód: WAZACIMA1

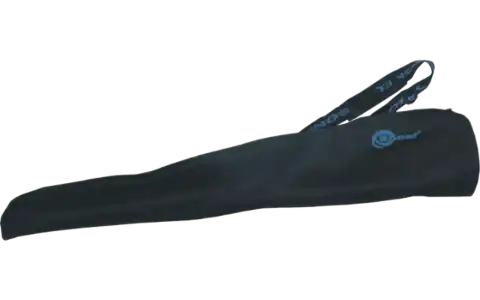

L-3 szondatartó táska
Hordtáska a 80 cm-es földelő segédszondák tárolásához és szállításához.
Rendelési kód: WAFUTL3
Mérési kategória: a tartozék magasabb CAT-besorolása nem növeli a műszer mérési kategóriáját.
