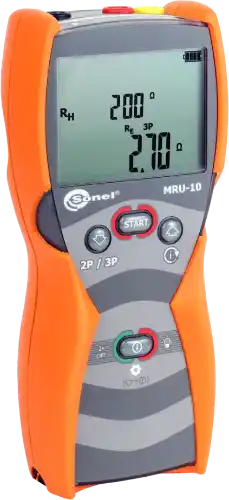

Sonel MRU-10 – földelési ellenállásmérő

A földelés ellenőrzése a helyszínen

Az MRU-10 a földelő rendszerek alapvető ellenőrzéséhez készült. Egyszerű kezelése mellett megmutatja a mérés szempontjából fontos kiegészítő adatokat is: a segédszondák ellenállását és a zavarófeszültséget. A robusztus, IP67 védettségű burkolat és a jól olvasható kijelző terepi munkánál is előnyt jelent.

Két külön adat: a CAT III 300 V a műszer mérési kategóriája. A 25/50 V érték a földelésméréshez kiválasztható, a műszer által előállított vizsgálójel feszültsége.

A legfontosabb jellemzők

Földelési ellenállás

2P / 3P · 9999 Ω

Kétpólusú mérés és hárompólusú földelésmérés, 0,01 Ω-tól induló felbontással.

Választható vizsgálójel

25 V / 50 V

A mérőfeszültség beállítható; 50 és 60 Hz-es hálózati környezet választható.

Mérési feltételek

R_H · R_S · U_N

A segédszondák ellenállásának és a zavarófeszültségnek az ellenőrzése.

Terepi kivitel

IP67 · 660 g

Kompakt burkolat, háttérvilágított kijelző és négy AA elemes tápellátás.

MRU-10 – részletek és tartozékok

RE3P – hárompólusú mérés

A műszer külön H áram- és S feszültség-segédszondával határozza meg a vizsgált földelés ellenállását. Az eredmény mellett a segédszondák R_H és R_S ellenállása és a zavarófeszültség is ellenőrizhető.

A megfelelő szondatávolság és a helyes elrendezés alapvető a megbízható eredményhez.

RE2P – kétpólusú mérés

Két mérési pont közötti ellenállás meghatározására használható. Ha referenciaföldelést alkalmazunk, annak ellenállása is része a kijelzett eredménynek.

A mérővezetékek ellenállását is figyelembe kell venni; a kézikönyv szerint a kijelzett érték a vizsgált objektum és a vezetékek ellenállásának összege.

25 V vagy 50 V mérőfeszültség

A beállítás mindkét ellenállásmérési funkcióra vonatkozik. A mérési frekvencia az 50 vagy 60 Hz-es hálózati környezethez igazítható, a megfelelő 125 vagy 150 Hz-es vizsgálójel kiválasztásával.

Zavarófeszültség ellenőrzése

A műszer a mérés indítása előtt ellenőrzi a csatlakozókon megjelenő zavarófeszültséget. A 24 V-ot meghaladó zavarófeszültség blokkolja az ellenállásmérést; a NOISE jelzés a nagyobb mérési bizonytalanságra is felhívhatja a figyelmet.

Helyszíni használatra

IP67 védettségű burkolat, háttérvilágított kijelző, telepállapot-jelzés és beállítható automatikus kikapcsolás segíti a munkát. A tápellátást négy AA elem vagy NiMH akkumulátor biztosítja.

Földelési ellenállás – RE3P

Hárompólusú mérés, két segédszondával. Az EN 61557-5 szerinti méréstartomány 0,53–9999 Ω, 50 V mérőfeszültségnél; ez nem azonos a kijelzési tartománnyal.

Tartomány	Felbontás	Pontosság
0,00–19,99 Ω	0,01 Ω	±(3% MÉ + 3 digit)
20,0–199,9 Ω	0,1 Ω	±(3% MÉ + 3 digit)
200–1999 Ω	1 Ω	±5% MÉ
2000–9999 Ω	1 Ω	±8% MÉ

Kétpólusú mérés – RE2P

Tartomány	Felbontás	Pontosság
0,01–19,99 Ω	0,01 Ω	±(3% MÉ + 3 digit)
20,0–199,9 Ω	0,1 Ω	±(3% MÉ + 3 digit)
200–1999 Ω	1 Ω	±5% MÉ
2000–9999 Ω	1 Ω	±8% MÉ

Segédszondák ellenállása – R_H és R_S

Tartomány	Felbontás	Pontosság
0–999 Ω	1 Ω	±(5% MÉ + 8 digit)
1,00–9,99 kΩ	0,01 kΩ	±(5% MÉ + 8 digit)
10,0–19,9 kΩ	0,1 kΩ	±(5% MÉ + 8 digit)

Zavarófeszültség – U_N (RMS)

Tartomány	Felbontás	Pontosság
0–100 V	1 V	±(10% MÉ + 1 digit)

MÉ = mért érték; digit = a legkisebb helyiérték egysége. A táblázatok alapbizonytalanságot adnak meg. A zavarófeszültség és a segédszondák ellenállása további mérési bizonytalanságot okozhat.

Általános műszaki adatok

Paraméter	Érték
Mérőfeszültség, RE2P / RE3P	25 V vagy 50 V AC
Mérőáram rövidzárban	> 20 mA
Mérési frekvencia	125 Hz (50 Hz-es hálózat) / 150 Hz (60 Hz-es hálózat)
Legnagyobb zavarófeszültség ellenállásmérés közben	24 V AC + DC
Legnagyobb segédszonda-ellenállás	20 kΩ
RE2P mérési idő	< 4 s
RE3P mérési idő	< 8 s
Kijelző	Háttérvilágított, szegmenses LCD
Táplálás	4 × AA alkáli elem vagy NiMH akkumulátor
Mérések száma egy elemkészlettel	> 3000 RE3P mérés*
Automatikus kikapcsolás	5 / 10 / 15 perc; kikapcsolható
Méretek	221 × 102 × 62 mm
Tömeg elemekkel	Körülbelül 660 g
Mérési kategória 2000 m magasságig	CAT III 300 V
Érintésvédelmi kialakítás	Kettős szigetelés
Burkolat védettsége	IP67
Működési hőmérséklet	−10…+50 °C
Tárolási hőmérséklet	−20…+60 °C
Relatív páratartalom	20–90% RH
Referencia-hőmérséklet / páratartalom	23 ± 2 °C / 40–60% RH
Szabványok	EN 61010-1; EN 61557-1, -5
EMC	EN 61326-1 és EN 61326-2-2
Termékazonosító	WMGBMRU10

* Gyártói feltételek: R_E = 10 Ω, R_H = R_S = 100 Ω; 25 V; 50 Hz hálózati beállítás; 2 mérés/perc.

2000–5000 m magasságban a kézikönyv csökkentett besorolást ad meg: CAT III 150 V vagy CAT IV 100 V. A műszeren feltüntetett jelöléseket és a használati útmutatót figyelembe kell venni.

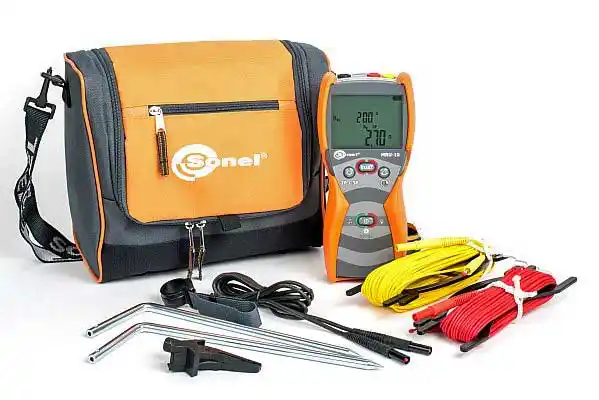

Készülékkel szállítva – standard tartozékok

Fekete mérővezeték, 2,2 m

Banándugós mérővezeték a vizsgált földelés csatlakoztatásához. A vezeték kategóriája CAT III 1000 V / CAT IV 600 V.

Rendelési kód: WAPRZ2X2BLBB

Piros mérővezeték, 15 m

H alakú kábeltartóra tekert, banándugós vezeték a segédszonda és a műszer összekötéséhez.

Rendelési kód: WAPRZ015REBBN

Sárga mérővezeték, 30 m

H alakú kábeltartóra tekert, banándugós vezeték a távolabb elhelyezett segédszonda csatlakoztatásához.

Rendelési kód: WAPRZ030YEBBN

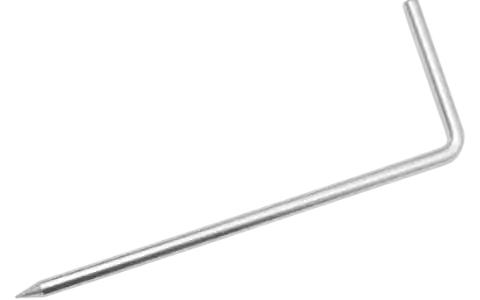

2 × földelő segédszonda, 25 cm

Két darab, egyenként 25 cm hosszú segédszonda a hárompólusú mérés áram- és feszültségelektródájához.

Rendelési kód: WASONG25

Fekete krokodilcsipesz K-01

Mérővezeték csatlakoztatása földelővezetőhöz vagy más hozzáférhető mérési ponthoz. Névleges adatok: 1 kV, 20 A.

Rendelési kód: WAKROBL20K01

4 × AA alkáli elem

Négy darab 1,5 V-os AA / LR6 alkáli elem a műszer táplálásához.

Rendelési kód: WABATAA

M-6 hordtáska

A műszer és mérési tartozékai tárolását, valamint helyszínre szállítását segítő hordtáska.

Rendelési kód: WAFUTM6

M-1 hordszíj

Hordszíj a műszer kényelmesebb hordozásához és megtartásához helyszíni munkavégzés közben.

Rendelési kód: WAPOZSZE4

Akasztóhorgos függesztőpánt

Függesztőpánt a műszer megfelelő tartópontra akasztásához, a kezelést és a kijelző leolvasását segítve.

Rendelési kód: WAPOZUCH1

Gyári kalibrálási bizonylat

A gyártó által kiállított kalibrálási dokumentum. Nem azonos a külön kérhető akkreditált kalibrálási bizonyítvánnyal.

Rendelési kód: WADOKCK

Használati útmutató

Külön rendelhető tartozékok

A többféle hosszban vagy színben elérhető vezetékeket közös kártyákba csoportosítottuk. A nyílra kattintva megjelenik a rövid leírás és valamennyi rendelési kód.

Mérővezetékek, 1,2 m

Banándugós csatlakozóvezetékek fekete, sárga és kék kivitelben. Mérési kategória: CAT III 1000 V / CAT IV 600 V.

1,2 m, fekete – WAPRZ1X2BLBB
1,2 m, sárga – WAPRZ1X2YEBB
1,2 m, kék – WAPRZ1X2BUBB

Mérővezetékek, 2,2 m

Banándugós csatlakozóvezetékek piros, kék és sárga kivitelben. Mérési kategória: CAT III 1000 V / CAT IV 600 V.

2,2 m, piros – WAPRZ2X2REBB
2,2 m, kék – WAPRZ2X2BUBB
2,2 m, sárga – WAPRZ2X2YEBB

Kék mérővezeték H-tartón, 15 m

Földelésméréshez használható banándugós mérővezeték H alakú kábeltartón; a tartó megkönnyíti a felcsévélést és a szállítást.

Rendelési kód: WAPRZ015BUBBN

Piros mérővezeték H-tartón, 30 m

Banándugós, 30 m hosszú mérővezeték földelésmérésekhez, H alakú kábeltartóval.

Rendelési kód: WAPRZ030REBBN

Piros mérővezeték kábeldobon

Banándugós mérővezeték földelésméréshez. A különböző hosszúságokkal a segédszondák elhelyezése a helyszín méretéhez igazítható.

15 m, piros – WAPRZ015REBBSZ
25 m, piros – WAPRZ025REBBSZ
30 m, piros – WAPRZ030REBBSZ
75 m, piros – WAPRZ075REBBSZ
100 m, piros – WAPRZ100REBBSZ
200 m, piros – WAPRZ200REBBSZ

Kék mérővezeték kábeldobon

Földelésmérő mérővezeték banándugókkal, kábeldobon. A kábeldob egyszerűsíti a vezeték kihelyezését és visszacsévélését.

15 m, kék – WAPRZ015BUBBSZ
75 m, kék – WAPRZ075BUBBSZ
100 m, kék – WAPRZ100BUBBSZ
200 m, kék – WAPRZ200BUBBSZ

Sárga mérővezeték kábeldobon

Banándugós földelésmérő vezeték kábeldobon, többféle hosszúságban, nagyobb szondatávolságok kialakításához is.

30 m, sárga – WAPRZ030YEBBSZ
50 m, sárga – WAPRZ050YEBBSZ
60 m, sárga – WAPRZ060YEBBSZ
75 m, sárga – WAPRZ075YEBBSZ
100 m, sárga – WAPRZ100YEBBSZ
200 m, sárga – WAPRZ200YEBBSZ

Árnyékolt sárga mérővezeték, 100 m

Árnyékolt, banándugós mérővezeték kábeldobon. A kiválasztásnál a mérési elrendezéshez és a műszer csatlakoztatásához kell igazodni.

Rendelési kód: WAPRZ100YEBBSZE

Üres kábeldob

Mérővezeték rendezett tárolásához és felcsévéléséhez használható kábeldob; mérővezetéket nem tartalmaz.

Rendelési kód: WAPOZSZP1

H alakú kábeltartó

Üres kábeltartó a mérővezeték feltekeréséhez, szállításához és rendezett tárolásához.

Rendelési kód: WAPOZSZP3

Földelő segédszonda, 30 cm

30 cm hosszú segédszonda a földelési ellenállás mérési elrendezéséhez.

Rendelési kód: WASONG30

Kétrészes segédszonda, 80 cm

80 cm-es, kétrészes földelő segédszonda. Szétszedhető kivitele megkönnyíti a szállítást.

Rendelési kód: WASONG80V2

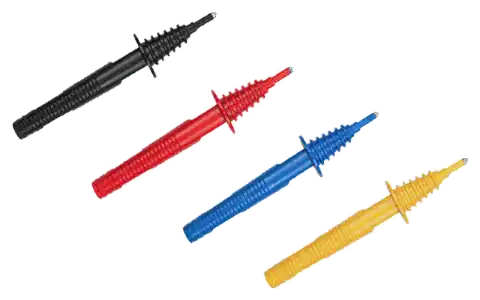

Mérőcsúcsok banánaljzattal

Pontszerű csatlakoztatáshoz használható, 1 kV-os mérőcsúcsok kék, fekete és sárga kivitelben.

kék – WASONBUOGB1
fekete – WASONBLOGB1
sárga – WASONYEOGB1

Színes krokodilcsipeszek K-02

Piros, kék és sárga krokodilcsipeszek mérővezetékek rögzített csatlakoztatásához. Névleges adatok: 1 kV, 20 A.

piros – WAKRORE20K02
kék – WAKROBU20K02
sárga – WAKROYE20K02

Csavaros mérőbilincs

Banánaljzatos csavaros bilincs földelővezetőre vagy alkalmas fém mérési pontra történő stabil csatlakoztatáshoz.

Rendelési kód: WAZACIMA1

L-3 szondatartó táska

Hordtáska a 80 cm-es földelő segédszondák tárolásához és szállításához.

Rendelési kód: WAFUTL3

Tartozékok kiválasztása: a mérővezeték vagy mérőcsúcs magasabb CAT-besorolása nem növeli a műszer mérési kategóriáját.
