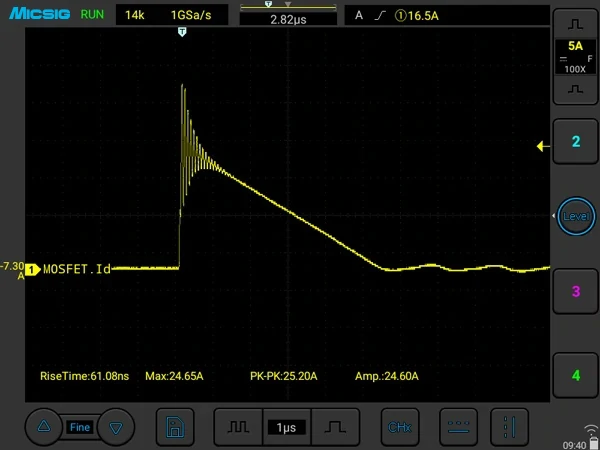

MOSFET draináramának vizsgálata
Gyors kapcsolási folyamatok és nagyfrekvenciás áramkomponensek megfigyelése. A gyártói példa RCP600XS-80 szondával készült.

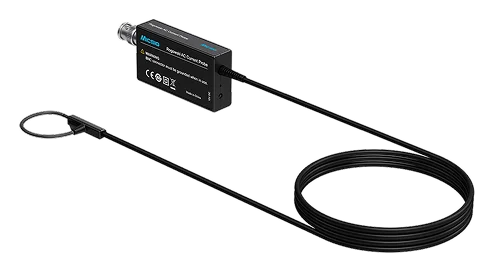

Kis méret, nagyfrekvenciás árammérés

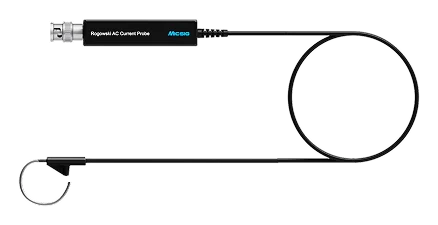

A Rogowski-tekercs kis beiktatási impedanciával terheli a vizsgált áramkört. A hajlékony tekercs a vezető köré helyezhető, ezért nehezen hozzáférhető mérési pontoknál is használható.
Az RCP-XS változat tekercsének keresztmetszeti átmérője 1,6 mm. A kínálatban 80 és 200 mm kerületű tekercsek szerepelnek, eltérő sávszélességgel és érzékenységgel.
A tekercs mérete és a kábel hossza egyedi igény szerint is kialakítható. Az elérhető kivitelekről kérjen tájékoztatást.
Jellemzők és alkalmazások

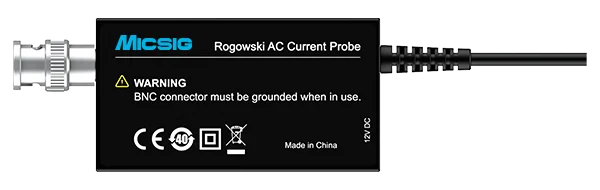

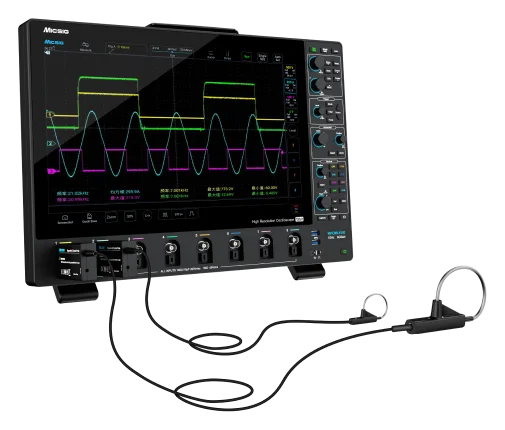

Szabványos BNC csatlakozás
Oszcilloszkópos mérés szabványos BNC csatlakozón keresztül, különböző gyártók műszereivel.

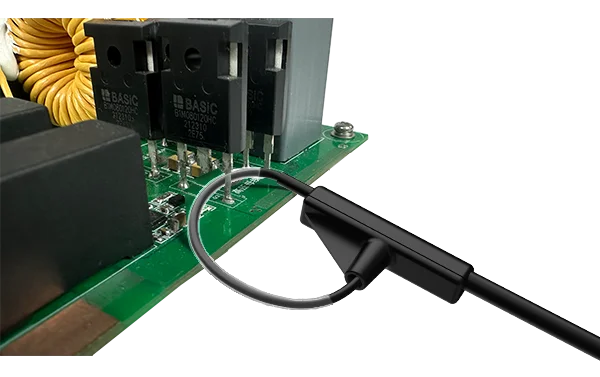

Teljesítményelektronikai mérések
Motorhajtások, UPS-ek és kapcsolóüzemű tápegységek; SiC és GaN félvezetők kettős impulzusos vizsgálata; harmonikus, impulzusos és tranziens áramok mérése.
Műszaki adatok
Közös jellemzők
| Paraméter | Érték |
|---|---|
| Tekercs keresztmetszeti átmérője | 1,6 mm |
| Rogowski-tekercs kerülete | RCP*XS-80: 80 mm; RCP*XS-200: 200 mm |
| Tipikus pontosság | 2% |
| Tápfeszültség | 12 V DC |
| Kábelhossz az integrátor és a tekercs között | 1,5 m; egyedi hossz is rendelhető |
| Oszcilloszkóp bemeneti impedanciája | 1 MΩ (a használati útmutató szerint) |
| Csatlakozó | Szabványos BNC |
Modellek összehasonlítása
Kisebb képernyőn a táblázat oldalirányban görgethető.
| Modell | Csúcsáram | Sávszélesség | Kimeneti érzékenység | Csúcs di/dt | Tekercs szigetelési feszültsége |
|---|---|---|---|---|---|
| RCP60XS-80 | 60 A csúcs | 70 Hz – 30 MHz | 100 mV/A (10×) | 4 kA/μs | 1,5 kV csúcs* |
| RCP120XS-80 | 120 A csúcs | 34 Hz – 30 MHz | 50 mV/A (20×) | 8 kA/μs | 1,5 kV csúcs* |
| RCP300XS-80 | 300 A csúcs | 10 Hz – 30 MHz | 20 mV/A (50×) | 20 kA/μs | 1,5 kV csúcs* |
| RCP600XS-80 | 600 A csúcs | 8 Hz – 30 MHz | 10 mV/A (100×) | 40 kA/μs | 1,5 kV csúcs* |
| RCP1200XS-80 | 1200 A csúcs | 5 Hz – 30 MHz | 5 mV/A (200×) | 70 kA/μs | 1,5 kV csúcs* |
| RCP3000XS-80 | 3000 A csúcs | 4 Hz – 30 MHz | 2 mV/A (500×) | 70 kA/μs | 1,5 kV csúcs* |
| RCP6000XS-80 | 6000 A csúcs | 4 Hz – 30 MHz | 1 mV/A (1000×) | 70 kA/μs | 1,5 kV csúcs* |
| RCP12000XS-80 | 12000 A csúcs | 2 Hz – 30 MHz | 0.5 mV/A (2000×) | 70 kA/μs | 1,5 kV csúcs* |
| RCP300XS-200 | 300 A csúcs | 14 Hz – 20 MHz | 20 mV/A (50×) | 20 kA/μs | 1,5 kV csúcs* |
| RCP600XS-200 | 600 A csúcs | 7 Hz – 20 MHz | 10 mV/A (100×) | 40 kA/μs | 1,5 kV csúcs* |
| RCP1200XS-200 | 1200 A csúcs | 5 Hz – 20 MHz | 5 mV/A (200×) | 70 kA/μs | 1,5 kV csúcs* |
| RCP6000XS-200 | 6000 A csúcs | 3 Hz – 20 MHz | 1 mV/A (1000×) | 70 kA/μs | 1,5 kV csúcs* |
A 80 mm kerületű változatok legfeljebb 30 MHz, a 200 mm-es változatok legfeljebb 20 MHz sávszélességűek. A megadott 1,5 kV csúcsérték kizárólag a Rogowski-tekercs részre vonatkozik. * A gyártó táblázatában a teljes sorozatra összevont adat.
