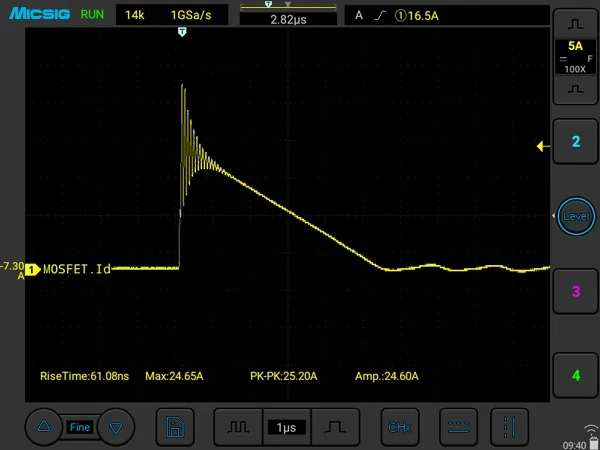

MOSFET draináramának vizsgálata
Gyors kapcsolási folyamatok és nagyfrekvenciás áramkomponensek megfigyelése. A gyártói példa RCP600XS-80 szondával készült.

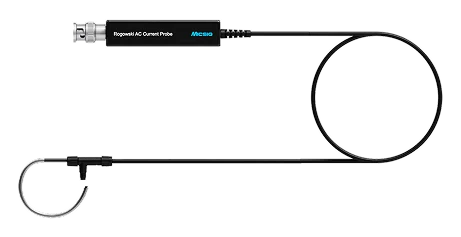

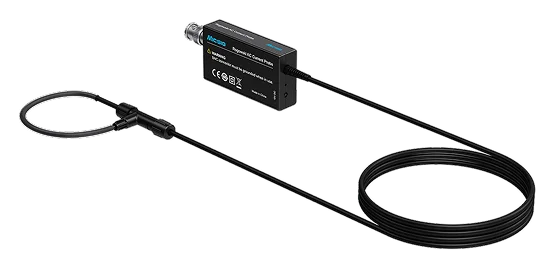

Hajlékony tekercs teljesítményelektronikai mérésekhez
A Rogowski-tekercs kis beiktatási impedanciával terheli a vizsgált áramkört. A hajlékony tekercs a vezető köré helyezhető, ezért nehezen hozzáférhető mérési pontoknál is használható.

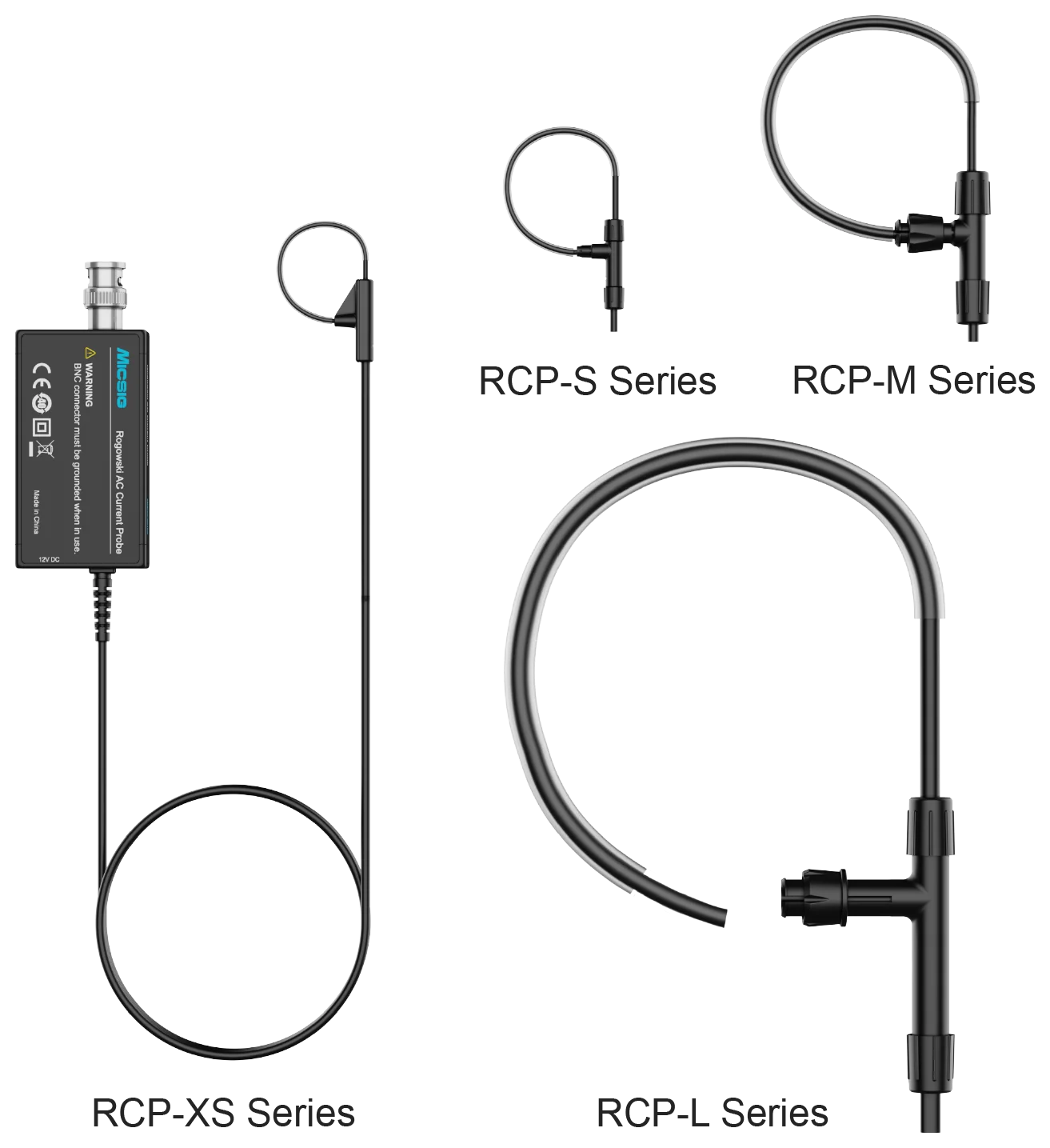

Az RCP-S tekercs keresztmetszeti átmérője 3,0 mm. A sorozat 200 és 700 mm kerületű tekercsekkel kapható, eltérő sávszélességgel és érzékenységgel.
A tekercs mérete és a kábel hossza egyedi igény szerint is kialakítható. Az elérhető kivitelekről kérjen tájékoztatást.
Jellemzők és alkalmazások

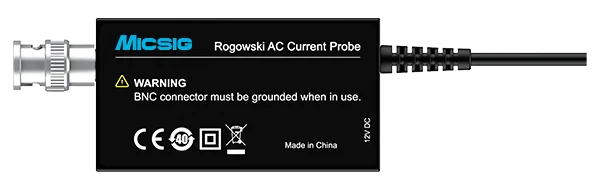

Szabványos BNC csatlakozás

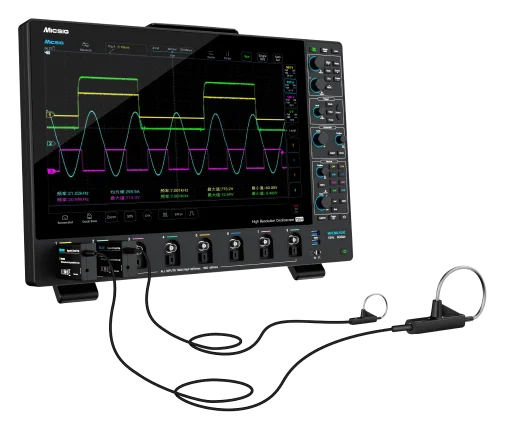

Oszcilloszkópos mérés szabványos BNC csatlakozón keresztül, különböző gyártók műszereivel.

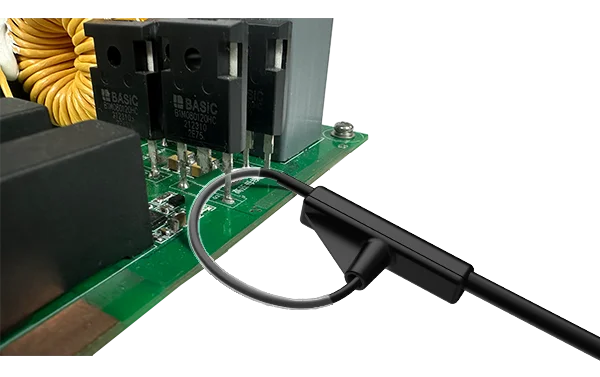

Teljesítményelektronikai mérések
Motorhajtások, UPS-ek és kapcsolóüzemű tápegységek; SiC és GaN félvezetők kettős impulzusos vizsgálata; harmonikus, impulzusos és tranziens áramok mérése.
Műszaki adatok
Közös jellemzők
| Paraméter | Érték |
|---|---|
| Tekercs keresztmetszeti átmérője | 3,0 mm |
| Rogowski-tekercs kerülete | RCP*S-200: 200 mm; RCP*S-700: 700 mm |
| Tipikus pontosság | 2% |
| Tápfeszültség | 12 V DC |
| Kábelhossz az integrátor és a tekercs között | 1,5 m; egyedi hossz is rendelhető |
| Oszcilloszkóp bemeneti impedanciája | 1 MΩ (a használati útmutató szerint) |
| Csatlakozó | Szabványos BNC |
Modellek összehasonlítása
Kisebb képernyőn a táblázat oldalirányban görgethető.
| Modell | Csúcsáram | Sávszélesség | Kimeneti érzékenység | Csúcs di/dt | Tekercs szigetelési feszültsége |
|---|---|---|---|---|---|
| RCP120S-200 | 120 A csúcs | 14 Hz – 25 MHz | 50 mV/A (20×) | 8 kA/μs | 3 kV csúcs* |
| RCP300S-200 | 300 A csúcs | 7 Hz – 25 MHz | 20 mV/A (50×) | 20 kA/μs | 3 kV csúcs* |
| RCP600S-200 | 600 A csúcs | 5 Hz – 25 MHz | 10 mV/A (100×) | 40 kA/μs | 3 kV csúcs* |
| RCP1200S-200 | 1200 A csúcs | 5 Hz – 25 MHz | 5 mV/A (200×) | 70 kA/μs | 3 kV csúcs* |
| RCP3000S-200 | 3000 A csúcs | 3 Hz – 25 MHz | 2 mV/A (500×) | 70 kA/μs | 3 kV csúcs* |
| RCP6000S-200 | 6000 A csúcs | 2 Hz – 25 MHz | 1 mV/A (1000×) | 70 kA/μs | 3 kV csúcs* |
| RCP6000S-700 | 6000 A csúcs | 3 Hz – 10 MHz | 1 mV/A (1000×) | 70 kA/μs | 3 kV csúcs* |
| RCP12000S-700 | 12000 A csúcs | 2 Hz – 10 MHz | 0,5 mV/A (2000×) | 70 kA/μs | 3 kV csúcs* |
A 200 mm kerületű változatok legfeljebb 25 MHz, a 700 mm-es változatok legfeljebb 10 MHz sávszélességűek. A megadott 3 kV csúcsérték kizárólag a Rogowski-tekercs részre vonatkozik. * A gyártói táblázatban összevont adat.
Segítség a műszerválasztáshoz
Melyik változat illik a feladathoz?
Adja meg a várható csúcsáramot, a kívánt frekvenciatartományt és a mérési pont méretét. Segítünk kiválasztani a megfelelő szondát.
