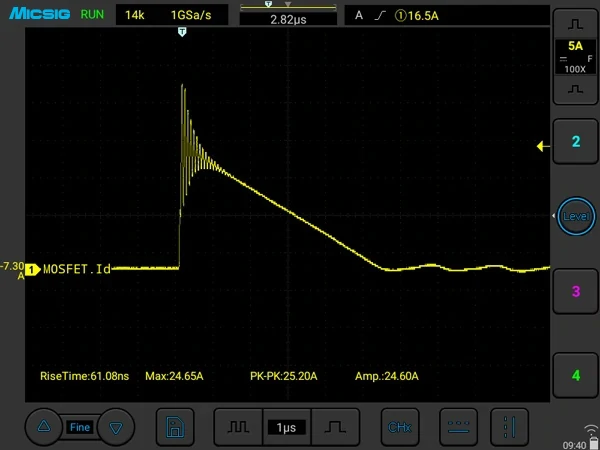

MOSFET draináramának vizsgálata
Gyors kapcsolási folyamatok és nagyfrekvenciás áramkomponensek megfigyelése. A gyártói példa RCP600XS-80 szondával készült.
Hajlékony tekercs teljesítményelektronikai mérésekhez
A Rogowski-tekercs kis beiktatási impedanciával terheli a vizsgált áramkört. A hajlékony tekercs a vezető köré helyezhető, ezért nehezen hozzáférhető mérési pontoknál is használható.

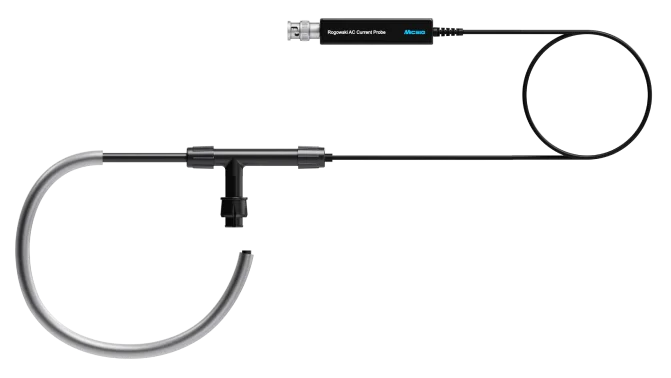

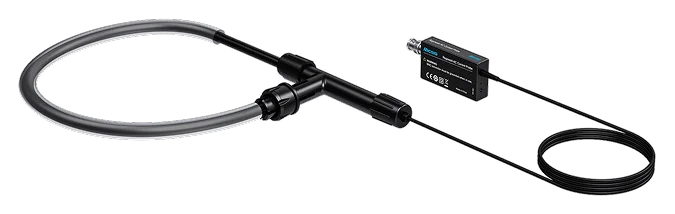

Az RCP-L tekercs keresztmetszeti átmérője 8,0 mm, kerülete 700 mm. A sorozat öt változata 600 A és 12 000 A közötti csúcsáramokra, legfeljebb 10 MHz sávszélességgel használható.
A tekercs mérete és a kábel hossza egyedi igény szerint is kialakítható. Az elérhető kivitelekről kérjen tájékoztatást.
Jellemzők és alkalmazások

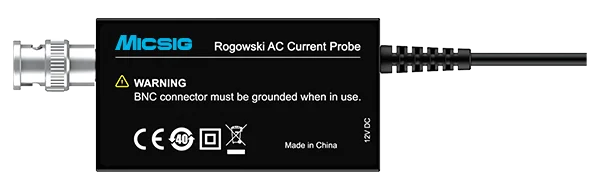

Szabványos BNC csatlakozás

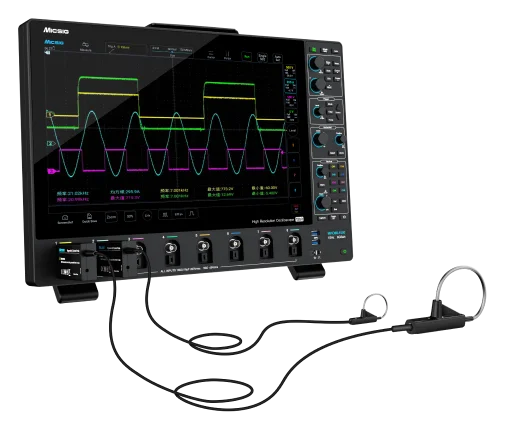

Oszcilloszkópos mérés szabványos BNC csatlakozón keresztül, különböző gyártók műszereivel.

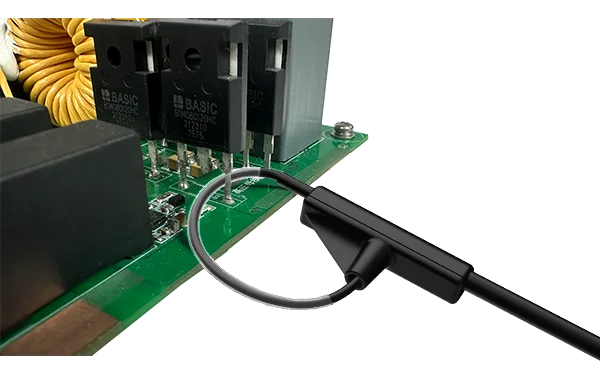

Teljesítményelektronikai mérések
Motorhajtások, UPS-ek és kapcsolóüzemű tápegységek; SiC és GaN félvezetők kettős impulzusos vizsgálata; harmonikus, impulzusos és tranziens áramok mérése.
Műszaki adatok
Közös jellemzők
| Paraméter | Érték |
|---|---|
| Tekercs keresztmetszeti átmérője | 8,0 mm |
| Rogowski-tekercs kerülete | RCP***L-700: 700 mm |
| Tipikus pontosság | 2% |
| Tápfeszültség | 12 V DC |
| Kábelhossz az integrátor és a tekercs között | 1,5 m; egyedi hossz is rendelhető |
| Oszcilloszkóp bemeneti impedanciája | 1 MΩ (a használati útmutató szerint) |
| Csatlakozó | Szabványos BNC |
Modellek összehasonlítása
Kisebb képernyőn a táblázat oldalirányban görgethető.
| Modell | Csúcsáram | Sávszélesség | Kimeneti érzékenység | Csúcs di/dt | Tekercs szigetelési feszültsége |
|---|---|---|---|---|---|
| RCP600L-700 | 600 A csúcs | 8 Hz – 10 MHz | 10 mV/A (100×) | 70 kA/μs | 10 kV csúcs* |
| RCP1200L-700 | 1200 A csúcs | 6 Hz – 10 MHz | 5 mV/A (200×) | 70 kA/μs | 10 kV csúcs* |
| RCP3000L-700 | 3000 A csúcs | 4 Hz – 10 MHz | 2 mV/A (500×) | 70 kA/μs | 10 kV csúcs* |
| RCP6000L-700 | 6000 A csúcs | 3 Hz – 10 MHz | 1 mV/A (1000×) | 70 kA/μs | 10 kV csúcs* |
| RCP12000L-700 | 12000 A csúcs | 2 Hz – 10 MHz | 0,5 mV/A (2000×) | 70 kA/μs | 10 kV csúcs* |
Mindegyik modell 700 mm kerületű tekercset és legfeljebb 10 MHz sávszélességet kínál. Az alsó határfrekvencia 2–8 Hz, modellfüggően. A megadott 10 kV csúcsérték kizárólag a Rogowski-tekercs részre vonatkozik. * A gyártói táblázatban összevont adat.
Segítség a műszerválasztáshoz
Melyik változat illik a feladathoz?
Adja meg a várható csúcsáramot, a kívánt frekvenciatartományt és a mérési pont méretét. Segítünk kiválasztani a megfelelő szondát.
