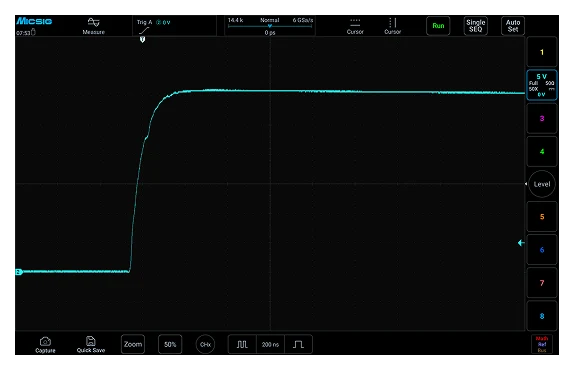

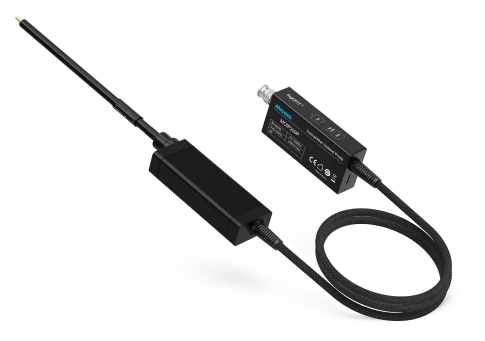

Nagy közös módusú jelelnyomás
A gyártó 100 MHz-en akár 128 dB CMRR-t ad meg. A MOIP1200P 1,2 GHz-en is 106 dB közös módusú jelelnyomást kínál.

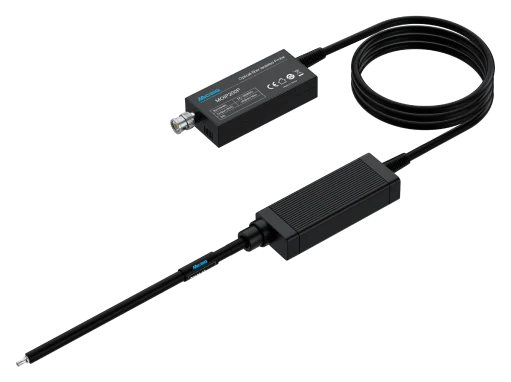

Optikai leválasztás a nagy közös módusú jelek méréséhez

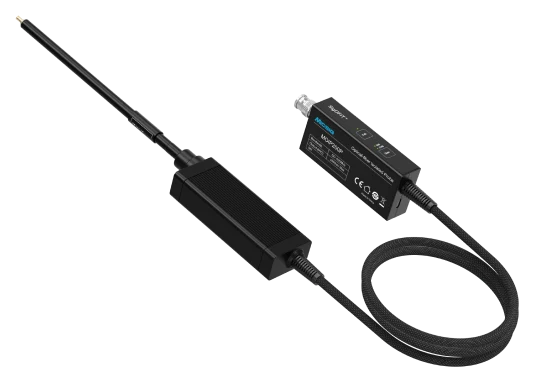

A SigOFIT harmadik generációja optikai szálon továbbítja a mérési jelet és a tápellátást. A galvanikus leválasztás és a nagy közös módusú jelelnyomás kis differenciális jelek vizsgálatát is lehetővé teszi gyors feszültségváltozások mellett.

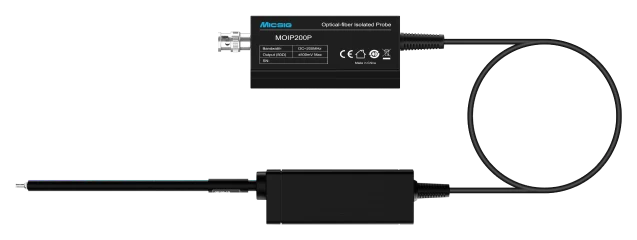

Az öt modell 200 MHz és 1,2 GHz közötti sávszélességet kínál. A mérőfej BNC csatlakozón keresztül kapcsolható az oszcilloszkóphoz; a bemeneti tartományt cserélhető csillapítófejek illesztik a feladathoz.
A megfelelő modell és csillapítófej kiválasztásakor a differenciális és a közös módusú feszültséget egyaránt figyelembe kell venni.
Jellemzők és alkalmazások
Folyamatos optikai kompenzáció
A valós idejű optikai teljesítménykompenzáció segít megőrizni a hullámforma-hűséget, a mérés közbeni kézi kalibrálás nélkül.

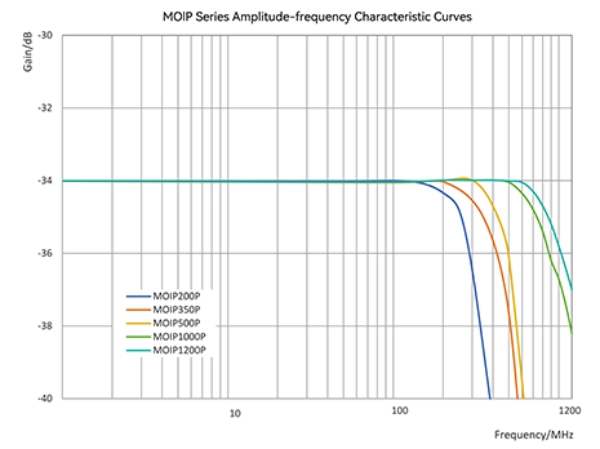

Pontosság és kis zaj
1% DC erősítési pontosság; modellfüggően 0,3 vagy 0,45 mV RMS alatti zaj. A gyártó öt perc után 0,1% alatti nullpontdriftet ad meg.

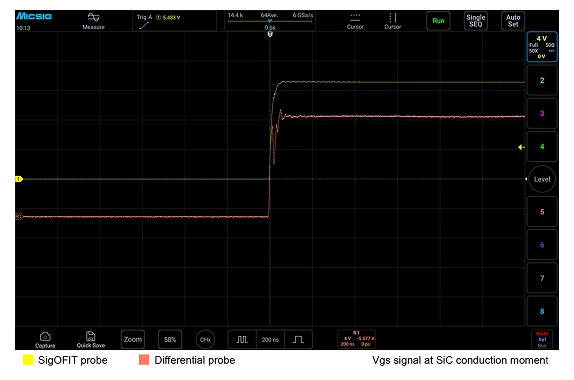

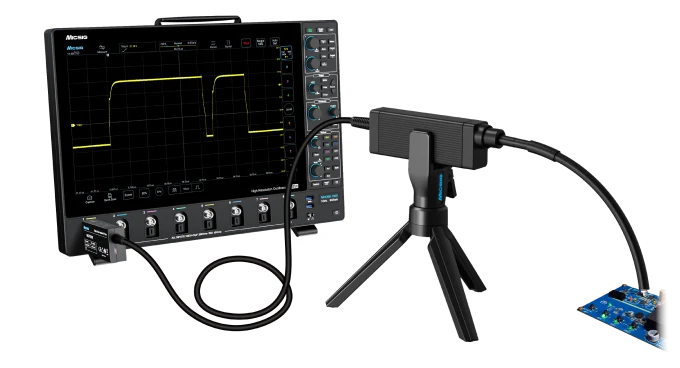

SiC és GaN kapcsolási jelek
Gyors, nagyfeszültségű kapcsolási folyamatok vizsgálata, a közös módusú zavarok elnyomásával.
Kis bemeneti kapacitás
Rövid, koaxiális jelvezetésű mérőkábelek és akár 1 pF bemeneti kapacitás a GaN mérési pontok kis terheléséhez.
Optikai jelátvitel és tápellátás
A jel és a tápenergia is optikai szálon jut a mérőegységhez; a rendszer nem igényel akkumulátort.
Cserélhető csillapítófejek
A csillapítófej a mérendő differenciális feszültséghez igazítja a bemeneti tartományt. A gyártó táblázatában felsorolt fejek alább összehasonlíthatók.

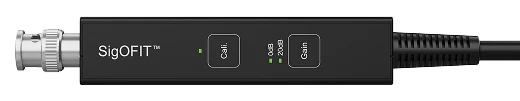

Gyors automatikus nullázás
Az AutoZero a gyártó szerint egy másodpercnél rövidebb idő alatt befejeződik.

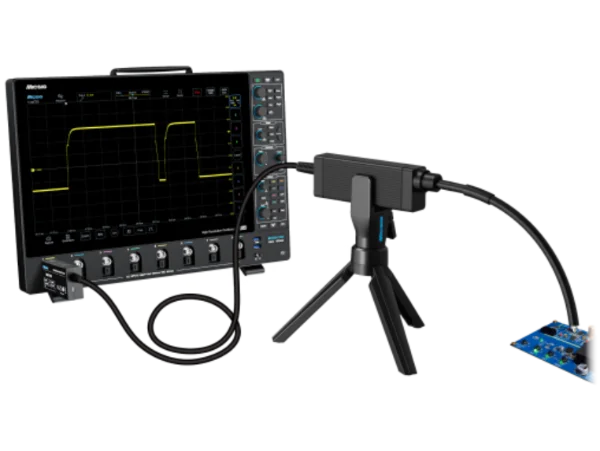

Teljesítményelektronikai alkalmazások
Motorhajtások, teljesítményátalakítók, fél- és teljes hidak, inverterek, UPS-ek és kapcsolóüzemű tápegységek. Árammérő söntök, lebegő mérési pontok, EMI és ESD hibakeresés.
Műszaki adatok
Modellek összehasonlítása
Kisebb képernyőn a táblázat oldalirányban görgethető.
| Paraméter | MOIP1200P | MOIP1000P | MOIP500P | MOIP350P | MOIP200P |
|---|---|---|---|---|---|
| Sávszélesség | 1,2 GHz | 1 GHz | 500 MHz | 350 MHz | 200 MHz |
| Felfutási idő | ≤350 ps | ≤450 ps | ≤800 ps | ≤1 ns | ≤1,5 ns |
| CMRR – DC | 180 dB | 180 dB | 180 dB | 180 dB | 180 dB |
| CMRR – a névleges sávszélességnél | 106 dB (1,2 GHz) | 108 dB (1 GHz) | 114 dB (500 MHz) | 118 dB (350 MHz) | 122 dB (200 MHz) |
| Zajszint | <0,45 mV RMS | <0,45 mV RMS | <0,3 mV RMS | <0,3 mV RMS | <0,3 mV RMS |
Közös jellemzők
| Paraméter | Érték |
|---|---|
| DC erősítési pontosság | 1% |
| Közös módusú feszültségtartomány | 85 kV csúcs |
| Csatlakozó | Szabványos BNC, különböző gyártók oszcilloszkópjaihoz |
| Oszcilloszkóp bemeneti impedanciája | 50 Ω (a használati útmutató szerint) |
| Tápfeszültség | 12 V DC |
| Optikai szál hossza | 2 m; egyedi hossz is rendelhető |
| Jelterjedési késleltetés | 16,66 ns, 2 m-es optikai szálnál |
| Erősítési fokozatok | 0 dB / 20 dB |
Csillapítófejek és differenciális bemeneti tartomány
A következő táblázat a gyártói weboldal modell-összehasonlításában szereplő csillapítófejeket mutatja. A rendelkezésre álló kivitelekről és a szállítási tartalomról kérjen tájékoztatást.
| Csillapítófej | Csatlakozó | Differenciális tartomány (0 dB) | MOIP1200P / 1000P / 500P / 350P | MOIP200P |
|---|---|---|---|---|
| OP20 | MMCX | ±10 V | Rendelhető | Rendelhető |
| OP50 | MMCX | ±25 V | Alaptartozék | Alaptartozék |
| OP100 | MMCX | ±50 V | Rendelhető | Rendelhető |
| OP200 | MCX | ±100 V | Rendelhető | Rendelhető |
| OP500 | MCX | ±250 V | Rendelhető | Rendelhető |
| OP1000 | MCX | ±500 V | Rendelhető | Rendelhető |
| OP2000 | MCX | ±1000 V | Rendelhető | Rendelhető |
| OP5000 | MCX | ±2500 V | Alaptartozék | Rendelhető |
| OP10000 | LCX | ±5000 V | Rendelhető | Rendelhető |
A csillapítófejek itt rövidített típusszámmal szerepelnek; a teljes típusjel a mérőfej-modelltől függ. A 20 dB-es fokozatban a táblázat szerinti differenciális tartomány tizede érvényes.
A 85 kV csúcsérték a közös módusú feszültségtartományra vonatkozik. A differenciális bemeneti tartomány a csillapítófejtől függ. A pontos mérési feltételeket és határértékeket a használati útmutató tartalmazza.
Segítség a műszerválasztáshoz
Melyik modell és csillapítófej illik a feladathoz?
Adja meg a szükséges sávszélességet, a mérendő differenciális és közös módusú feszültséget, valamint a csatlakozási igényt. Segítünk kiválasztani a megfelelő összeállítást.
