Nagy közös módusú jelelnyomás
A gyártó 100 MHz-en akár 128 dB CMRR-t ad meg. A MOIP1000P 1 GHz-en is 108 dB közös módusú jelelnyomást kínál.
Optikai leválasztás nagy közös módusú jelek méréséhez

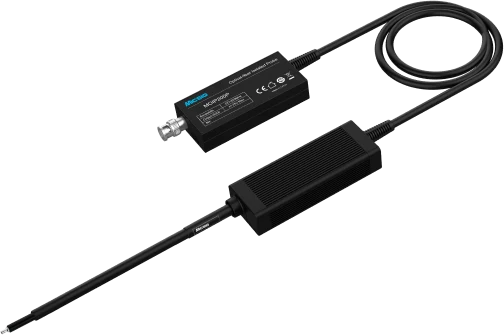

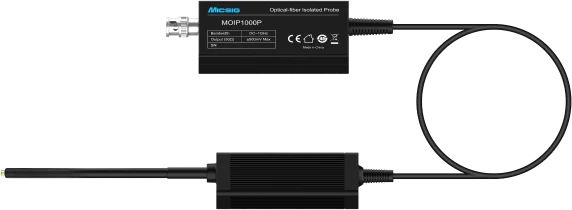

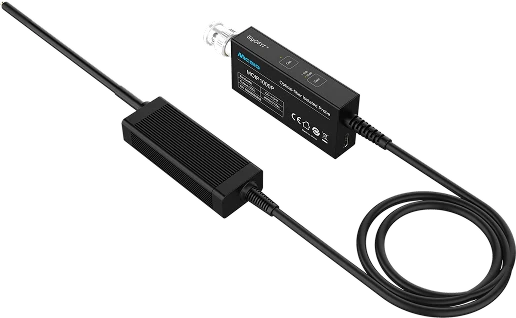

A SigOFIT második generációja optikai szálon továbbítja a mérési jelet és a tápellátást. A galvanikus leválasztás és a nagy közös módusú jelelnyomás kis differenciális jelek vizsgálatát is lehetővé teszi gyors feszültségváltozások mellett.
A négy modell 200 MHz és 1 GHz közötti sávszélességet kínál. A mérőfej BNC csatlakozón keresztül kapcsolható az oszcilloszkóphoz; a bemeneti tartományt cserélhető csillapítófejek illesztik a feladathoz.
A megfelelő modell és csillapítófej kiválasztásakor a differenciális és a közös módusú feszültséget egyaránt figyelembe kell venni.
Jellemzők és alkalmazások

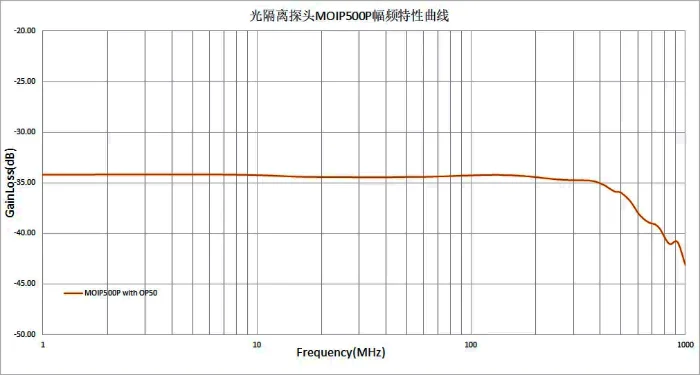

Pontosság és kis zaj
1% DC erősítési pontosság és 0,45 mV RMS alatti zaj. A gyártó öt perc után 0,1% alatti nullpontdriftet ad meg.

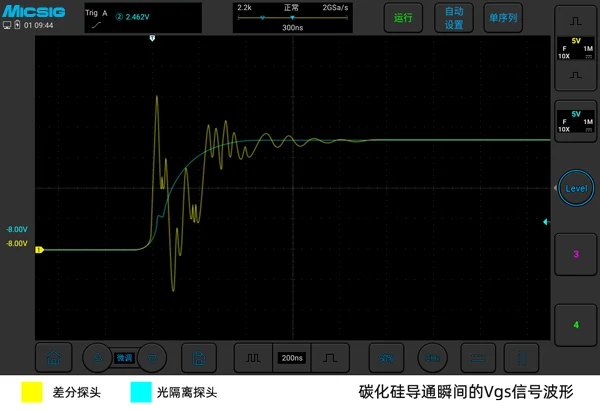

SiC és GaN kapcsolási jelek
Gyors, nagyfeszültségű kapcsolási folyamatok vizsgálata, a közös módusú zavarok elnyomásával.
Kis bemeneti kapacitás
Rövid, koaxiális jelvezetésű mérőkábelek és akár 1 pF bemeneti kapacitás a GaN mérési pontok kis terheléséhez.

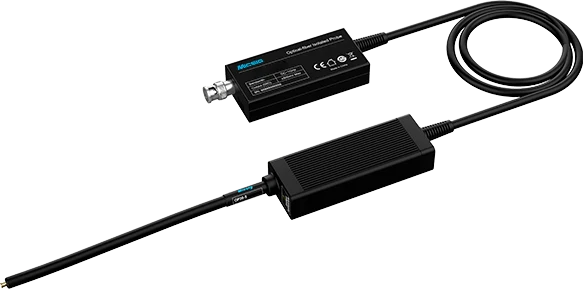

Optikai jelátvitel és tápellátás
A jel és a tápenergia is optikai szálon jut a mérőegységhez; a rendszer nem igényel akkumulátort.
Cserélhető csillapítófejek
A csillapítófej a mérendő differenciális feszültséghez igazítja a bemeneti tartományt. A gyártó táblázatában felsorolt fejek alább összehasonlíthatók.
Gyors automatikus nullázás
Az AutoZero a gyártó szerint egy másodpercnél rövidebb idő alatt befejeződik.

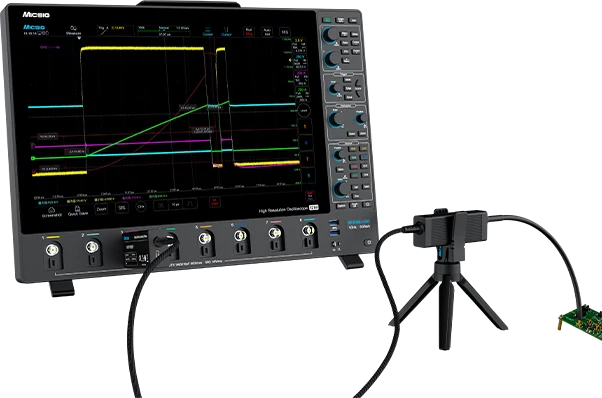

Teljesítményelektronikai alkalmazások
Motorhajtások, teljesítményátalakítók, fél- és teljes hidak, inverterek, UPS-ek és kapcsolóüzemű tápegységek. Árammérő söntök, lebegő mérési pontok, EMI és ESD hibakeresés.
Műszaki adatok
Modellek összehasonlítása
Kisebb képernyőn a táblázat oldalirányban görgethető.
| Paraméter | MOIP1000P | MOIP500P | MOIP350P | MOIP200P |
|---|---|---|---|---|
| Sávszélesség | 1 GHz | 500 MHz | 350 MHz | 200 MHz |
| Felfutási idő | ≤450 ps | ≤700 ps | ≤1 ns | ≤1,75 ns |
| CMRR – DC | 180 dB | 180 dB | 180 dB | 180 dB |
| CMRR – a névleges sávszélességnél | 108 dB (1 GHz) | 114 dB (500 MHz) | 118 dB (350 MHz) | 122 dB (200 MHz) |
| Zajszint | <0,45 mV RMS | <0,45 mV RMS | <0,45 mV RMS | <0,45 mV RMS |
Közös jellemzők
| Paraméter | Érték |
|---|---|
| DC erősítési pontosság | 1% |
| Közös módusú feszültségtartomány | 85 kV csúcs |
| Csatlakozó | Szabványos BNC, különböző gyártók oszcilloszkópjaihoz |
| Oszcilloszkóp bemeneti impedanciája | 50 Ω (a Gen 2 rövid útmutató szerint) |
Csillapítófejek és differenciális bemeneti tartomány
A következő táblázat a gyártói weboldal modell-összehasonlításában szereplő csillapítófejeket mutatja. A rendelkezésre álló kivitelekről és a szállítási tartalomról kérjen tájékoztatást.
| Csillapítófej | Csatlakozó | MOIP200P / MOIP350P | MOIP500P / MOIP1000P |
|---|---|---|---|
| OP20 | MMCX | ±25 V (mindkettőnél alaptartozék) | ±10 V (rendelhető) |
| OP50 | MMCX | ±62,5 V (rendelhető) | ±25 V (alaptartozék) |
| OP100 | MMCX | — | ±50 V (rendelhető) |
| OP200 | MCX | ±250 V (rendelhető) | — |
| OP1000 | MCX | ±1250 V (200P: rendelhető; 350P: alaptartozék) | — |
| OP2000 | MCX | ±2500 V (rendelhető) | ±1000 V (rendelhető) |
| OP5000 | 200P/350P: LCX; 500P/1000P: MCX | ±6250 V (rendelhető) | ±2500 V (alaptartozék) |
| OP10000 | LCX | — | ±5000 V (rendelhető) |
A csillapítófejek kompatibilitása, csatlakozója és feszültségtartománya a mérőfej-modelltől függ. A táblázat a gyártói weboldalon felsorolt összeállításokat mutatja; a rendelési típust kérjük egyeztesse velünk.
A 85 kV csúcsérték a közös módusú feszültségtartományra vonatkozik. A differenciális bemeneti tartomány a csillapítófejtől függ. A pontos mérési feltételeket és határértékeket a használati útmutató tartalmazza.
Segítség a műszerválasztáshoz
Melyik modell és csillapítófej illik a feladathoz?
Adja meg a szükséges sávszélességet, a mérendő differenciális és közös módusú feszültséget, valamint a csatlakozási igényt. Segítünk kiválasztani a megfelelő összeállítást.
