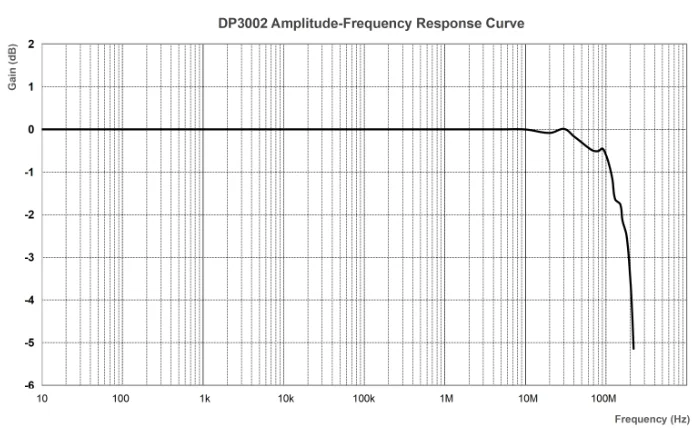

300 MHz sávszélesség
A két modell nagyfrekvenciás feszültségjelek vizsgálatára is alkalmas. A gyártó egyenletes amplitúdó-frekvencia karakterisztikát ad meg.

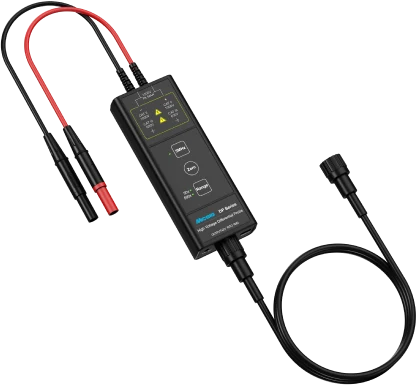

Nagyfeszültségű jelek mérése, kis áramköri terheléssel

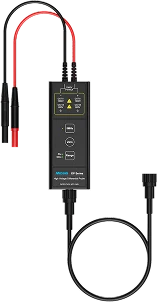

A DP1503 és DP3003 mérőfejek két pont közötti feszültség mérésére szolgálnak, nagy közös módusú feszültség mellett is. Nagy bemeneti ellenállásuk és kis bemeneti kapacitásuk mérsékli a vizsgált áramkör terhelését.
A két kapcsolható tartomány, az egygombos nullázás és az 5 MHz-es sávkorlátozás segíti a mérés beállítását. A mérőfej kikapcsolás után is megjegyzi a kiválasztott tartományt. Túlvezérléskor fény- és hangjelzés figyelmeztet.

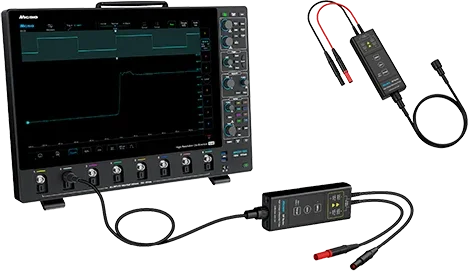

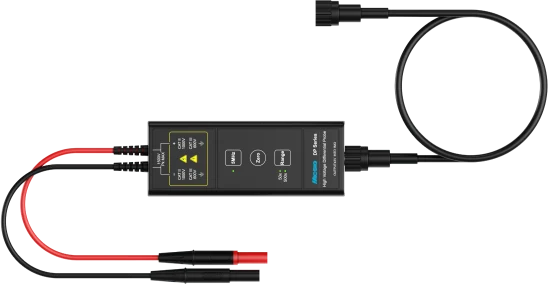

A BNC kimenet különböző gyártók oszcilloszkópjaihoz csatlakoztatható. Az USB-C adatkapcsolaton keresztüli parancsvezérlés automatizált mérési feladatokat is lehetővé tesz.
Jellemzők és alkalmazások

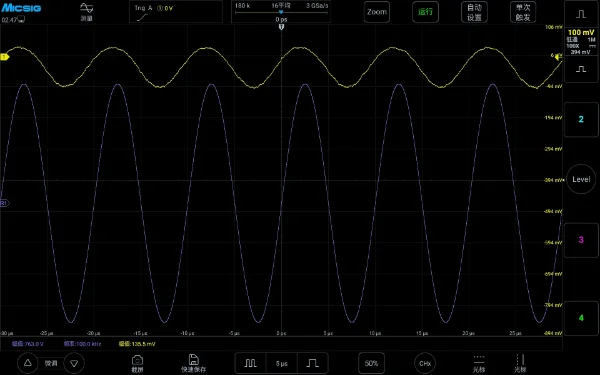

Pontosság és közös módusú jelelnyomás
±2% tipikus pontosság; egyedi igényre 1%-os kivitel. A CMRR DC-n >80 dB, 100 kHz-en >60 dB. A nagy bemeneti impedancia csökkenti a mérési pont terhelését.

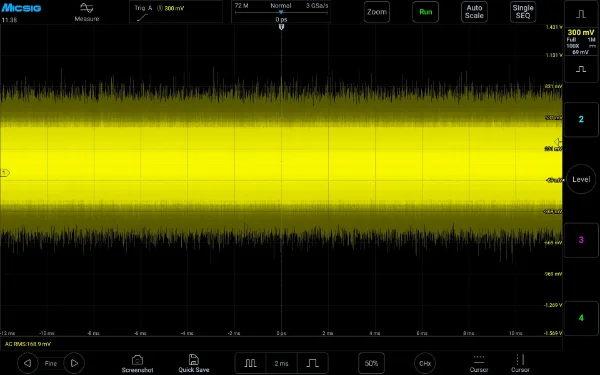

Zajszint a választott tartományhoz
A tartományváltással a jel amplitúdójához illeszthető a csillapítás. A névleges zajadatokat modellenként és csillapításonként a műszaki táblázat tartalmazza.

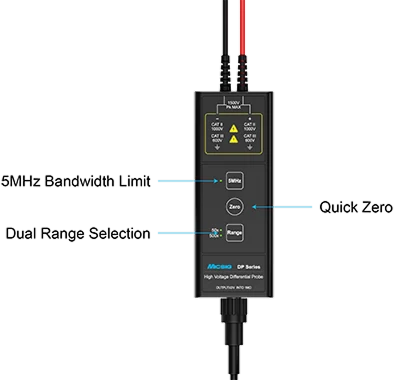

Kapcsolható 5 MHz-es sávkorlátozás
A nagyfrekvenciás zavarok csökkentésével áttekinthetőbbé teszi a kisebb sávszélességű kapcsolási folyamatok hullámformáját.

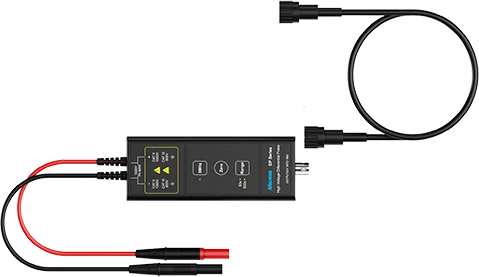

Túlvezérlés-jelzés és gyors nullázás
A mérési tartomány túllépését villogó LED és gyors hangjelzés mutatja. Nullázáshoz zárja rövidre a mérővezetékeket, majd nyomja meg a Zero gombot.

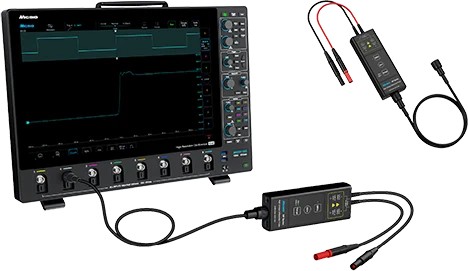

Teljesítményelektronikai mérések
Kapcsolóüzemű tápegységek, inverterek, UPS-ek, motorhajtások, hegesztő- és galvanizáló tápegységek, elektronikus előtétek és indukciós fűtési rendszerek vizsgálata.
Műszaki adatok
A 300 MHz-es modellek összehasonlítása
Kisebb képernyőn a táblázat oldalirányban görgethető.
| Paraméter | DP1503 | DP3003 |
|---|---|---|
| Sávszélesség | 300 MHz | 300 MHz |
| Max. differenciális bemeneti feszültség – kis tartomány | 150 V (50×) | 300 V (100×) |
| Max. differenciális bemeneti feszültség – nagy tartomány | 1500 V (500×) | 3000 V (1000×) |
| Max. közös módusú feszültség | 1500 V | 3000 V |
| Mérési kategória – bemenet földhöz képest | CAT II 1000 V / CAT III 600 V | CAT II 1000 V / CAT III 600 V |
| Felfutási idő | ≤1,5 ns (tipikusan 1,2 ns) | ≤1,5 ns (tipikusan 1,2 ns) |
| Zaj, teljes sávszélességen – kis tartomány | ≤180 mV RMS (50×) | ≤400 mV RMS (100×) |
| Zaj, teljes sávszélességen – nagy tartomány | ≤205 mV RMS (500×) | ≤480 mV RMS (1000×) |
| Késleltetés – kis / nagy tartomány | 5,2 ns (50×) / 5,1 ns (500×) | 5,2 ns (100×) / 4,1 ns (1000×) |
| Bemeneti impedancia – differenciális | 13,2 MΩ ∥ <1 pF | 30 MΩ ∥ <0,8 pF |
| Bemeneti impedancia – bemenetenként, földhöz képest | 6,6 MΩ ∥ <2 pF | 15 MΩ ∥ <1,6 pF |
| Kimeneti impedancia | 50 Ω | 50 Ω |
Közös jellemzők
| Paraméter | Érték |
|---|---|
| Tipikus pontosság | ±2%; egyedi igényre 1%-os kivitel |
| CMRR | DC: >80 dB; 100 kHz: >60 dB; 10 MHz: >30 dB; 100 MHz: >26 dB |
| Sávkorlátozás | Kapcsolható, 5 MHz |
| Nullázás | Zero gombbal, rövidre zárt bemeneti vezetékekkel |
| Tartományválasztás | Két tartomány; a kiválasztott beállítás megőrzése kikapcsoláskor |
| Túlvezérlés-jelzés | Villogó LED és hangjelzés |
| Tápellátás | 5 V DC |
| Kimeneti csatlakozó | BNC |
| Parancsvezérlés | USB-C adatkapcsolat; a mellékelt programozási útmutató szerint |
| Méretek | 135 × 50 × 25 mm |
| Bemeneti / kimeneti kábel hossza | 31 cm / 100 cm |
| Üzemi hőmérséklet | 0 °C – 40 °C |
| Tárolási hőmérséklet | −30 °C – 70 °C |
| Üzemi páratartalom | 5–85% RH, 0–40 °C között |
A feszültséghatárok a DC + AC csúcsértékre vonatkoznak. A differenciális tartomány, a közös módusú feszültséghatár és a CAT szerinti, földhöz viszonyított határ különböző adatok. A feszültségtűrés a frekvenciától és a tartozékoktól is függ; ellenőrizze a gyártói dokumentációt. A 7000 V-os családadat nem e két modell névleges tartománya.
Szállítási tartalom
Mérőfej főegység, egy pár kihúzható mérőhorog, egy pár krokodilcsipesz, egy pár bemeneti hosszabbítókábel, tápegység, BNC kimeneti kábel, USB-kábel és rövid útmutató. Védőszállító táska külön rendelhető. Az aktuális összeállítást rendeléskor egyeztetjük.
Segítség a műszerválasztáshoz
DP1503 vagy DP3003?
Adja meg a mérendő differenciális és közös módusú feszültséget, a szükséges sávszélességet és az oszcilloszkóp típusát. Segítünk a megfelelő mérőfej és tartozékok kiválasztásában.
