Két választható tartomány
A 10 A-es tartomány 50 mA–10 A csúcs, a 100 A-es tartomány 1–100 A csúcs mérésére szolgál. A kimeneti érzékenységet az oszcilloszkóp skálázásánál is be kell állítani.
Árammérés az áramkör megbontása nélkül

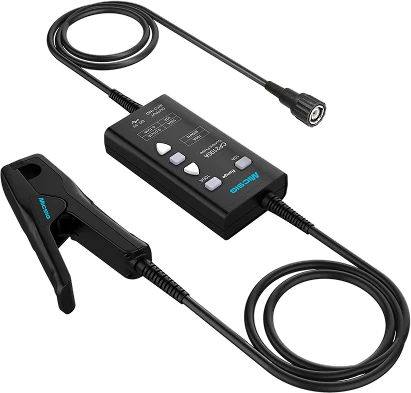

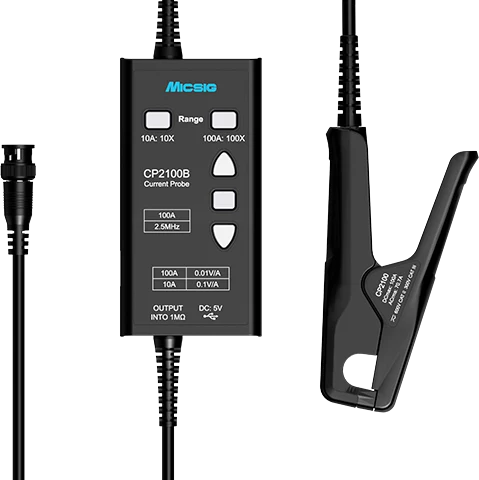

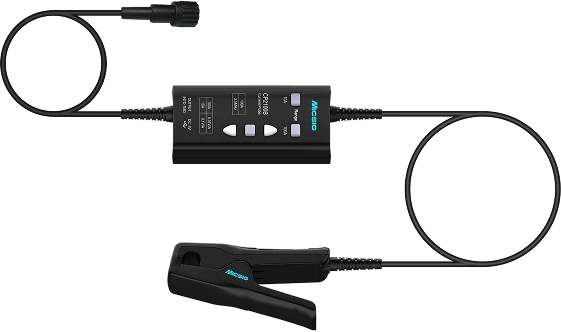

A CP2100 sorozat két modellje 10 A és 100 A tartományban méri az egyen- és váltakozó áram hullámformáját. A nyitható mérőfej legfeljebb 13 mm átmérőjű vezetőre fogható, az áramkör megbontása nélkül.
Az automatikus és kézi nullázás segíti a mérés előkészítését. A mérőfej 5 V-os USB-tápellátást használ, így megfelelő USB-aljzatról – például az oszcilloszkópról – működtethető. A túlterhelést hangjelzés és a gomb villogása mutatja.

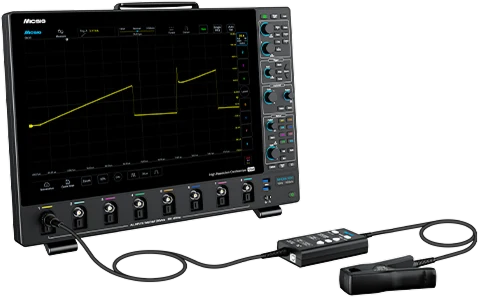

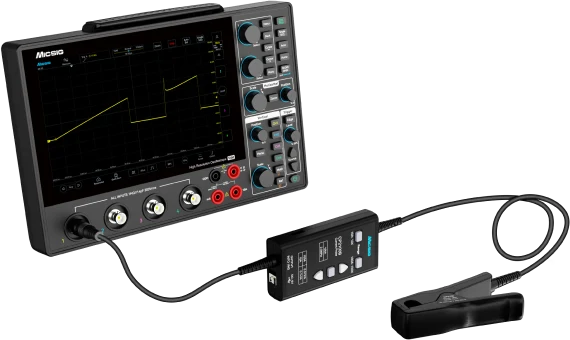

A BNC kimenetet 1 MΩ bemeneti impedanciájú oszcilloszkóphoz csatlakoztassa. Az érzékenység a 10 A-es tartományban 0,1 V/A, a 100 A-esben 0,01 V/A. Megfelelő adapterrel multiméterhez is használható.
Jellemzők és alkalmazások
Automatikus és kézi nullázás
A nullpontbeállítás a mérés előkészítését szolgálja. A kezelést és a túlterhelés-jelzést a gyártói rövid útmutató ismerteti.
USB-tápellátás és BNC kimenet
5 V DC tápellátás USB-ről, szabványos BNC jelcsatlakozás. A külön mérőfej és vezérlőegység kompakt kialakítást ad.

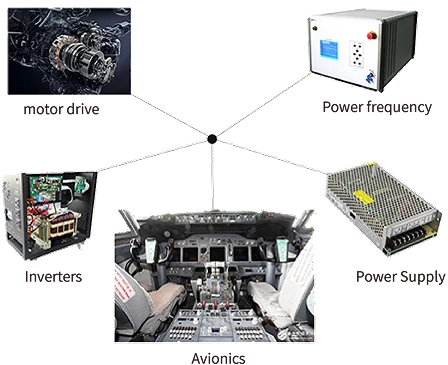

Kisfrekvenciás áramvizsgálatok
Motorhajtások, hálózati frekvenciájú alkalmazások, inverterek, tápegységek és repülőgép-elektronika vizsgálata.
Műszaki adatok
Modellek összehasonlítása
Kisebb képernyőn a táblázat oldalirányban görgethető. A kis és nagy tartomány adatai külön sorokban szerepelnek.
| Paraméter | CP2100A | CP2100B |
|---|---|---|
| Sávszélesség | DC–800 kHz | DC–2,5 MHz |
| Felfutási idő | ≤437,5 ns | ≤140 ns |
| Jelkésleltetés | 100 ns | 100 ns |
Közös jellemzők
| Paraméter | Érték |
|---|---|
| Választható tartományok | 10 A / 100 A |
| Mérési tartomány – 10 A fokozat | 50 mA–10 A csúcs (10×) |
| Mérési tartomány – 100 A fokozat | 1–100 A csúcs (100×) |
| Kimeneti érzékenység – 10 A fokozat | 0,1 V/A |
| Kimeneti érzékenység – 100 A fokozat | 0,01 V/A |
| Tipikus DC pontosság – 10 A fokozat | 3% ±50 mA |
| Tipikus DC pontosság – 100 A fokozat, 0,5–40 A csúcs | 4% ±50 mA |
| Tipikus DC pontosság – 100 A fokozat, 40–100 A csúcs | 15% |
| Max. mérhető áram – DC + AC csúcs | 100 A csúcs; 70,7 A RMS |
| Max. mérhető áram – AC | 200 A csúcstól csúcsig; 70,7 A RMS |
| Max. vezetőátmérő | 13 mm |
| Üzemi és lebegő feszültséghatár | CAT III 300 V / CAT II 600 V |
| Tápellátás | 5 V DC, USB-ről |
| Oszcilloszkóp bemeneti impedanciája | 1 MΩ |
| Csatlakozó | Szabványos BNC |
| Nullázás | Automatikus és kézi |
| Túlterhelés-jelzés | Hangjelzés és villogó gomb |
A mérési tartomány és a pontossági feltételek külön adatok: a gyártó a 100 A fokozat mérési tartományát 1 A-től adja meg, a pontossági táblázatát 0,5 A-től. Az RMS, csúcs- és csúcstól csúcsig értékek nem felcserélhetők. A megengedett áramot, frekvenciát és feszültséget a gyártói dokumentáció szerint válassza meg.
