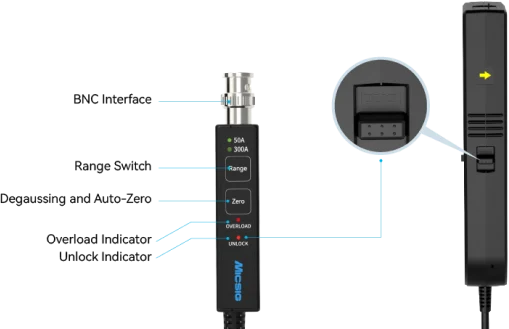

Demagnetizálás és automatikus nullázás
Az egygombos demagnetizálás és nullázás csökkenti a maradék mágnesezettség és a nullponteltolódás hatását. A túláramjelzés és a nyitott mérőfej jelzése támogatja a használatot.
Árammérés az áramkör megbontása nélkül

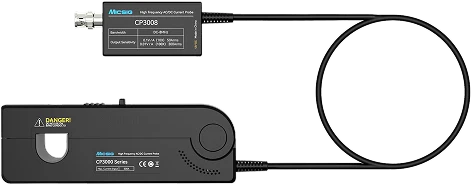

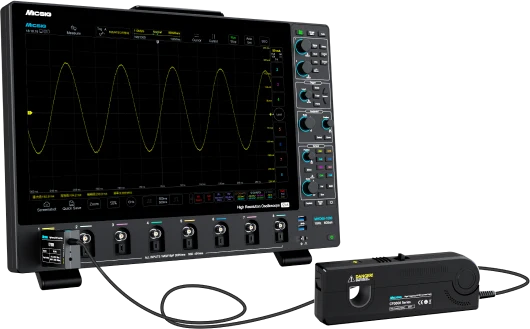

A CP5005, CP3008, CP3005 és CP1510 lakatfogós árammérőfejek DC-től több MHz-ig továbbítják az áram hullámformáját az oszcilloszkóp felé. A két tartomány a kisebb áramok és nagyáramú átmeneti folyamatok méréséhez egyaránt használható.

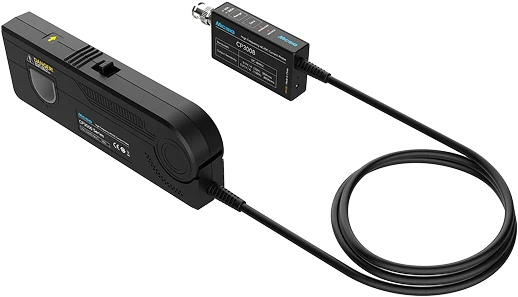

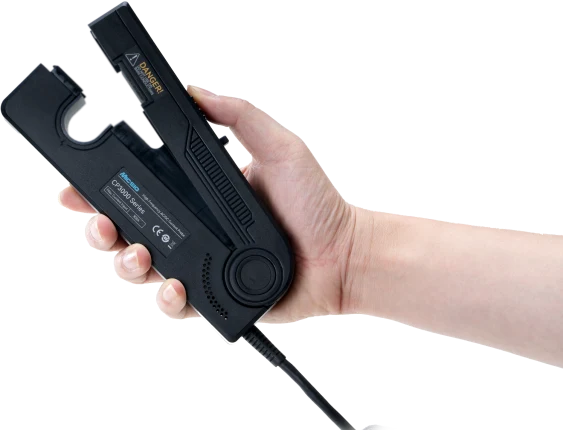

A legfeljebb 20 mm átmérőjű vezető a nyitható mérőfejbe fogható. Az egygombos demagnetizálás és automatikus nullázás segíti a mérés előkészítését. A túláramot és a nem megfelelően zárt mérőfejet külön jelzés mutatja.
A BNC kimenethez 1 MΩ bemeneti impedanciájú oszcilloszkóp szükséges. A kis tartomány kimeneti érzékenysége 0,1 V/A, a nagy tartományé 0,01 V/A; a csatorna árammérési skáláját ennek megfelelően állítsa be.
Jellemzők és alkalmazások

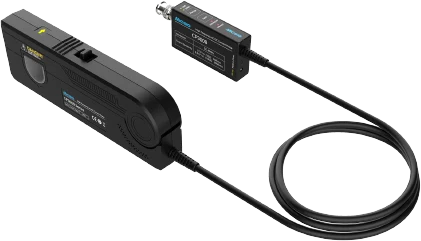

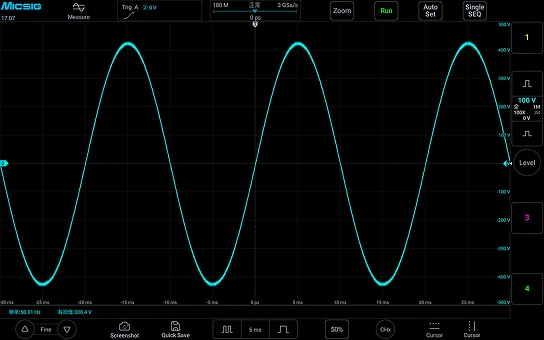

Nagyáramú hullámformák vizsgálata
A CP5005 legfeljebb 500 A RMS / 750 A csúcs mérésére alkalmas. A gyártói példa a CP3008-cal végzett 300 A RMS váltakozóáram-mérést szemlélteti.
Két tartomány, áramhoz illesztett érzékenység
Modelltől függően 30/150 A, 50/300 A vagy 75/500 A tartomány választható. A kis tartományban a legkisebb mérhető áram 10 mA, a nagy tartományban 100 mA.
Teljesítményelektronikai alkalmazások
Elektromos járművek, kapcsolóüzemű tápegységek, félvezetős áramkörök, inverterek, transzformátorok, elektronikus előtétek, ipari vezérlések és motorhajtások fejlesztése, vizsgálata.
Műszaki adatok
Modellek összehasonlítása
Kisebb képernyőn a táblázat oldalirányban görgethető. A kis és nagy tartomány adatai külön sorokban szerepelnek.
| Paraméter | CP5005 | CP3008 | CP3005 | CP1510 |
|---|---|---|---|---|
| Sávszélesség | DC–5 MHz | DC–8 MHz | DC–5 MHz | DC–10 MHz |
| Felfutási idő | ≤70 ns | ≤53 ns | ≤70 ns | ≤46 ns |
| Kis mérési tartomány | 75 A RMS | 50 A RMS | 50 A RMS | 30 A RMS |
| Nagy mérési tartomány | 500 A RMS | 300 A RMS | 300 A RMS | 150 A RMS |
| Legnagyobb mérhető áram – RMS / csúcs | 500 A RMS / 750 A csúcs | 300 A RMS / 500 A csúcs | 300 A RMS / 500 A csúcs | 150 A RMS / 300 A csúcs |
| Pontosság – kis tartomány | ±1% ±10 mA (75 A) | ±1% ±10 mA (50 A) | ±1% ±10 mA (50 A) | ±1% ±10 mA (30 A) |
| Pontosság – nagy tartomány | ±1% ±100 mA (500 A) | ±1% ±100 mA (300 A) | ±1% ±100 mA (300 A) | ±1% ±100 mA (150 A) |
| Legkisebb mérhető áram – kis / nagy tartomány | 10 mA / 100 mA | 10 mA / 100 mA | 10 mA / 100 mA | 10 mA / 100 mA |
| Zaj – kis tartomány | <2,2 mA RMS (75 A) | <1,5 mA RMS (50 A) | <1,5 mA RMS (50 A) | <1,5 mA RMS (30 A) |
| Zaj – nagy tartomány | <20 mA RMS (500 A) | <12 mA RMS (300 A) | <12 mA RMS (300 A) | <10 mA RMS (150 A) |
| Túláramjelzés küszöbe – kis tartomány | ≥75 A csúcs | ≥50 A csúcs | ≥50 A csúcs | ≥30 A csúcs |
| Túláramjelzés küszöbe – nagy tartomány | ≥500 A csúcs | ≥300 A csúcs | ≥300 A csúcs | ≥150 A csúcs |
Közös jellemzők
| Paraméter | Érték |
|---|---|
| Kimeneti érzékenység – kis tartomány | 1 V / 10 A = 0,1 V/A (10×) |
| Kimeneti érzékenység – nagy tartomány | 1 V / 100 A = 0,01 V/A (100×) |
| Max. vezetőátmérő | 20 mm |
| Mérési kategória és feszültséghatár | CAT II 600 V / CAT III 300 V |
| Tápellátás | 12 V DC |
| Oszcilloszkóp bemeneti impedanciája | 1 MΩ |
| Kimeneti csatlakozó | Szabványos BNC |
| Demagnetizálás / nullázás | Egygombos automatikus működés |
| Túláram / nyitott mérőfej jelzése | OVERLOAD fény- és hangjelzés; UNLOCK jelző |
| Kábelhossz | 2 m |
| Mérőfej mérete | 177 × 64 × 27 mm |
| Vezérlőmodul mérete | 96 × 40 × 17 mm |
| Nettó tömeg | 460 g |
A pontossági adatok DC-n és 45–66 Hz-en, a megengedett folyamatos áramra érvényesek. Az RMS névleges áram nem használható a teljes MHz-es sávban: ellenőrizze a használati útmutató áram–frekvencia görbéit. A túláramjelzés csúcsértékhez kötött küszöbe külön adat, nem azonos a modell legnagyobb mérhető csúcsáramával.
Segítség a műszerválasztáshoz
Melyik CP árammérőfej illik a feladathoz?
Adja meg a mérendő áram RMS és csúcsértékét, a jel frekvenciáját, a vezető átmérőjét, valamint az oszcilloszkóp típusát. Segítünk a megfelelő modell kiválasztásában.
