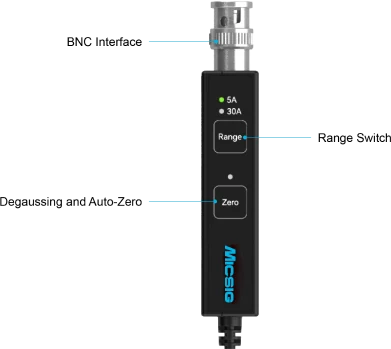

Két tartomány és automatikus nullázás
Az 5 A és 30 A tartomány közötti váltás a mérendő jelhez illeszti az érzékenységet. A demagnetizálás és nullázás csökkenti a maradék mágnesezettség és a nullponteltolódás hatását.
Árammérés az áramkör megbontása nélkül

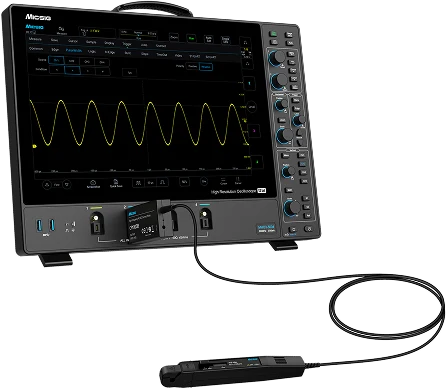

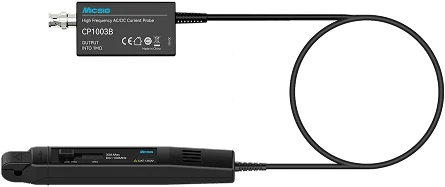

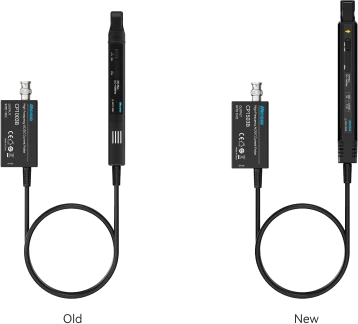

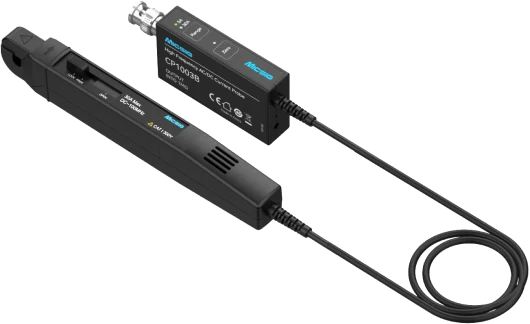

A CP1503B, CP1003B és CP503B lakatfogós árammérőfejek DC-től 150, 100, illetve 50 MHz-ig jelenítik meg az áram hullámformáját. Az 5 A és 30 A RMS tartomány a kis jelek és nagyobb áramú átmeneti folyamatok vizsgálatát egyaránt lehetővé teszi.

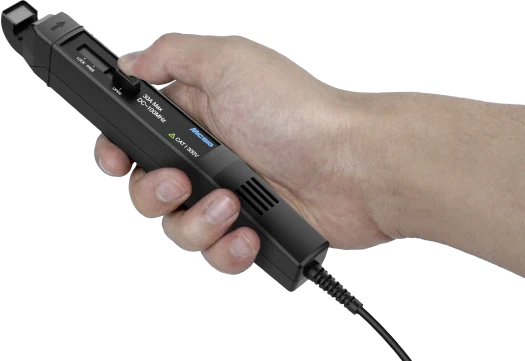

A legfeljebb 5 mm átmérőjű vezető a nyitható mérőfejbe fogható. Az egygombos demagnetizálás és automatikus nullázás segíti a mérés előkészítését. A kis tartományban 1 mA, a nagy tartományban 10 mA a legkisebb mérhető áram.
A BNC kimenethez 1 MΩ bemeneti impedanciájú oszcilloszkóp szükséges. Az 5 A-es tartomány érzékenysége 1 V/A, a 30 A-esé 0,1 V/A; az oszcilloszkóp csatornaskáláját ennek megfelelően állítsa be.
Jellemzők és alkalmazások
Nagyfrekvenciás áramjelek

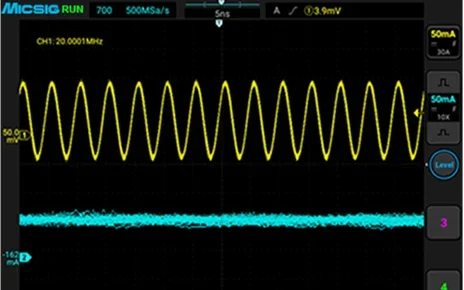

A gyártói példa CP1003B-vel mért, 20 MHz feletti jelet mutat. A sárga jel a szélessávú mérőfej eredménye; a kék görbe ugyanennek a jelnek a torzult alakját szemlélteti kisebb sávszélességű mérőfejjel.
Bekapcsolási áramlökések rögzítése

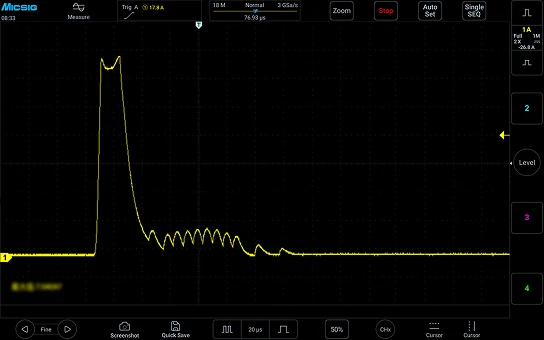

A CP503B-vel készített gyártói mérés egy tápegység bekapcsolási áramlökését szemlélteti. Az 50 A-es csúcsáramhatárt és a frekvenciafüggő terhelhetőséget figyelembe kell venni.
Elektronikai és fejlesztési alkalmazások
Kapcsolóüzemű tápegységek, félvezetős áramkörök, inverterek, transzformátorok, elektronikus előtétek, járműelektronika, ipari vezérlések és motorhajtások vizsgálata.
Műszaki adatok
Modellek összehasonlítása
Kisebb képernyőn a táblázat oldalirányban görgethető. A kis és nagy tartomány adatai külön sorokban szerepelnek.
| Paraméter | CP1503B | CP1003B | CP503B |
|---|---|---|---|
| Sávszélesség | DC–150 MHz | DC–100 MHz | DC–50 MHz |
| Felfutási idő | ≤2,67 ns | ≤3,5 ns | ≤7 ns |
| Kis / nagy tartomány | 5 A RMS / 30 A RMS | 5 A RMS / 30 A RMS | 5 A RMS / 30 A RMS |
| Legnagyobb mérhető áram – RMS / csúcs | 30 A RMS / 50 A csúcs | 30 A RMS / 50 A csúcs | 30 A RMS / 50 A csúcs |
| Pontosság – 5 A tartomány | ±1% ±1 mA | ±1% ±1 mA | ±1% ±1 mA |
| Pontosság – 30 A tartomány | ±1% ±10 mA | ±1% ±10 mA | ±1% ±10 mA |
| Legkisebb mérhető áram – 5 A / 30 A tartomány | 1 mA / 10 mA | 1 mA / 10 mA | 1 mA / 10 mA |
| Zaj – 5 A tartomány, 20 MHz-es sávkorlátozással | ≤400 µA RMS | <4 mA csúcstól csúcsig | <4 mA csúcstól csúcsig |
| Zaj – 30 A tartomány, 20 MHz-es sávkorlátozással | ≤120 µA RMS | <30 mA csúcstól csúcsig | <30 mA csúcstól csúcsig |
| Túláramjelzés küszöbe – 5 A / 30 A tartomány | ≥7 A csúcs / ≥50 A csúcs | ≥7 A csúcs / ≥50 A csúcs | ≥7 A csúcs / ≥50 A csúcs |
| Kábelhossz | 1,5 m | 1 m | 1 m |
| Mérőfej mérete | 202 × 22 × 35 mm | 175 × 20 × 29 mm | 175 × 20 × 29 mm |
| Nettó tömeg | 120 g | 190 g | 190 g |
Közös jellemzők
| Paraméter | Érték |
|---|---|
| Kimeneti érzékenység – 5 A tartomány | 1 V/A (1×) |
| Kimeneti érzékenység – 30 A tartomány | 1 V / 10 A = 0,1 V/A (10×) |
| Max. vezetőátmérő | 5 mm |
| Mérési kategória és feszültséghatár | CAT I 300 V |
| Tápellátás | 12 V DC |
| Oszcilloszkóp bemeneti impedanciája | 1 MΩ |
| Kimeneti csatlakozó | Szabványos BNC |
| Demagnetizálás / nullázás | Egygombos automatikus működés |
| Vezérlőmodul mérete | 70 × 40 × 17 mm |
A pontossági adatok DC-n és 45–66 Hz-en, a megengedett folyamatos áramra érvényesek. A zajadatok 20 MHz-es sávkorlátozással értendők. A CP1503B zaját RMS, a másik két modellét csúcstól csúcsig adja meg a gyártó; ezek közvetlenül nem hasonlíthatók össze. A megengedett áram a frekvenciától függ: ellenőrizze a használati útmutató áram–frekvencia görbéit.
Segítség a műszerválasztáshoz
Melyik CP árammérőfej illik a feladathoz?
Adja meg a mérendő áram RMS és csúcsértékét, a jel frekvenciáját, a vezető átmérőjét, valamint az oszcilloszkóp típusát. Segítünk a megfelelő modell kiválasztásában.
