Három mérési tartomány
0,1–10 A, 0,1–100 A vagy 1–1000 A mérési tartomány. A névleges kimeneti érzékenység rendre 100, 10 és 1 mV/A.
Árammérés az áramkör megbontása nélkül

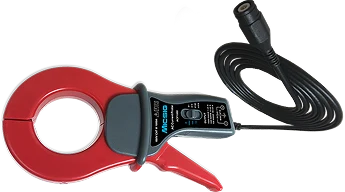

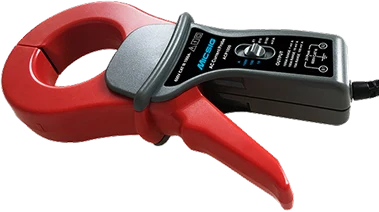

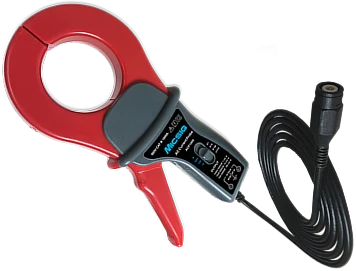

Az ACP1000 lakatfogós árammérőfej 10 Hz és 100 kHz között mér váltakozó áramot. A 10 A, 100 A és 1000 A tartomány között a mérendő jelhez igazodva válthat. Az 52 mm-es nyílás nagyobb átmérőjű vezetők befogását is lehetővé teszi.
A mérőfej nem igényel külső tápellátást. A nyitható kialakítás révén az áramkör megbontása nélkül helyezhető a vezetőre. A gyártó tartós, hordozható kivitelként írja le.
Az 1,5 m-es BNC kimeneti kábel közvetlenül oszcilloszkóphoz csatlakoztatható; külön rendelhető BNC–banán adapterrel multiméterhez is használható. A csatlakoztatott műszer bemeneti ellenállása legalább 100 kΩ legyen.
Jellemzők és alkalmazások
52 mm-es nyílás

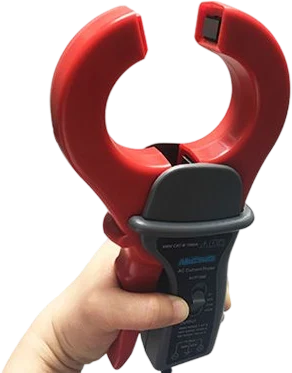

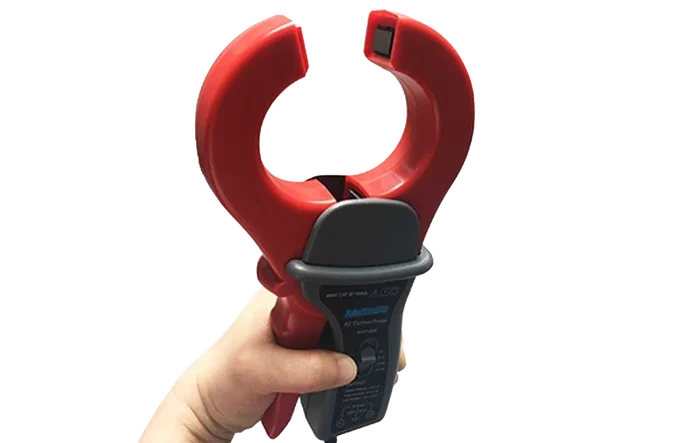

A nyitható lakatfogós mérőfej az áramkör megbontása nélkül fogható a vezetőre. Mérete 111 × 216 × 45 mm.
Külső tápellátás nélkül
A mérőfejhez nem szükséges külső tápegység. Szabványos BNC kimenete oszcilloszkópokhoz és megfelelő adapterrel multiméterekhez illeszthető.

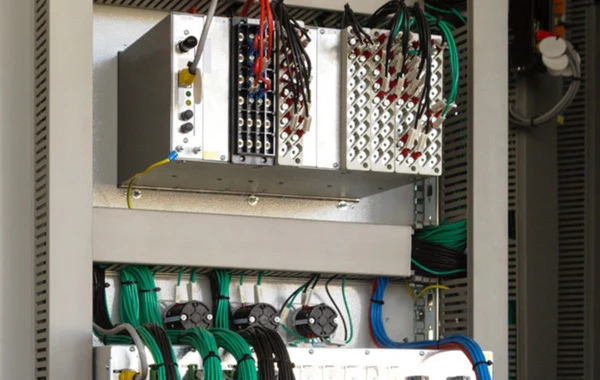

Ipari és energetikai mérések
Motorhajtások, inverterek, teljesítményátalakítók, teljesítménytényező-javító berendezések, ipari vezérlések, harmonikus analizátorok és repülőgép-elektronika vizsgálata.
Műszaki adatok
Mérési tartományok és kimeneti érzékenység
Kisebb képernyőn a táblázat oldalirányban görgethető.
| Bemeneti áram | Névleges kimeneti érzékenység | Pontosság a gyártó szerint |
|---|---|---|
| 0,1–10 A | 100 mV/A | 3% ±10 mV |
| 0,1–100 A | 10 mV/A | 2% ±5 mV |
| 1–1000 A | 1 mV/A | 1% ±1 mV |
Általános műszaki adatok
| Paraméter | Érték |
|---|---|
| Mérési jel | Váltakozó áram (AC) |
| Működési frekvencia | 10 Hz–100 kHz |
| Teljes árammérési tartomány | 0,1–1000 A, a választott fokozat szerint |
| Rövid idejű megengedett áram | 2000 A, legfeljebb 2 s; nem mérési tartomány |
| Csatlakoztatott műszer bemeneti ellenállása | ≥100 kΩ |
| Mérési kategória | CAT III 600 V |
| Max. vezetőátmérő | 52 mm |
| Tápellátás | Külső tápellátás nem szükséges |
| Üzemi hőmérséklet | −15 °C – 75 °C |
| Méretek | 111 × 216 × 45 mm |
| Kimeneti kábel | 1,5 m, szigetelt koaxiális kábel BNC csatlakozóval |
| Multiméteres használat | Külön rendelhető BNC–banán adapterrel |
| Gyártói megfelelőségi jelölések | CE, RoHS |
A pontossági értékek 48–65 Hz között és 25 °C ±3 °C környezeti hőmérsékleten érvényesek. A gyártó a százalékos hiba mellett mV-ban megadott kimeneti hibát közöl; ez nem mA-ban megadott áramhiba. A 2000 A / 2 s adat rövid idejű áramterhelés, nem a névleges mérési tartomány.
