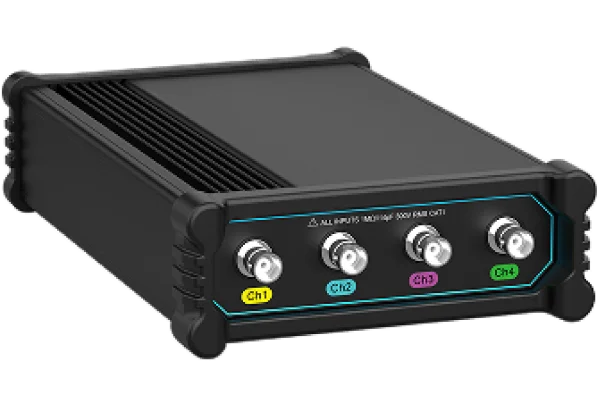

Micsig VATO sorozat

Főbb jellemzők

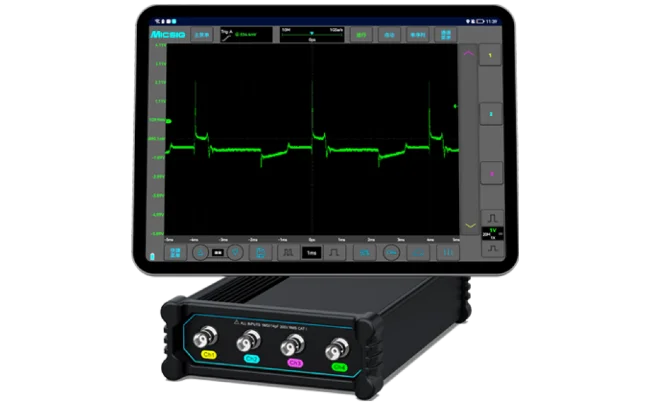

Micsig VATO autódiagnosztikai oszcilloszkóp Android készülékkel

Teljes mobilitás

Az oszcilloszkóp alkalmazása bármely megfelelő Android készülékre – okostelefonra, táblagépre vagy Android rendszerű számítógépre – telepíthető. A mért jelek így mindig kéznél vannak, a kijelző és a kezelés pedig a választott mobilkészülékhez igazodik.

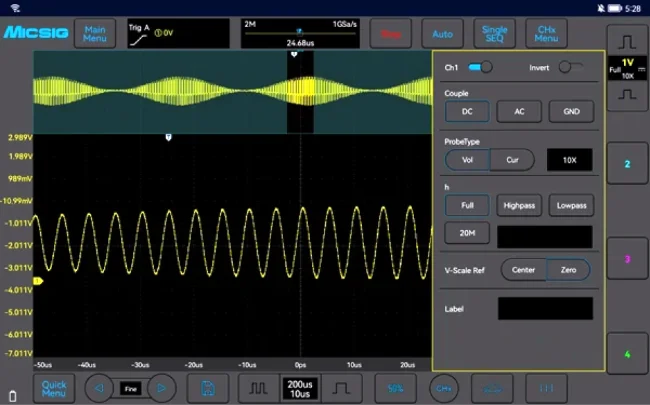

Intuitív kezelés

A mobilkészülékekhez tervezett kezelőrendszer egyszerű, gyors és megbízható működést biztosít. Az érintőképernyős felület segítségével a járműdiagnosztikai mérések könnyen beállíthatók és áttekinthetők.

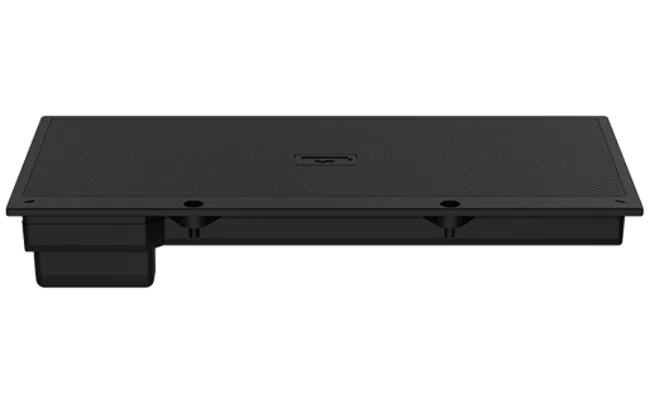

Nagy kapacitású akkumulátor

Az opcionális 7500 mAh kapacitású lítiumion-akkumulátor akár 24 órás helyszíni vizsgálatot tesz lehetővé. A kikapcsolt állapot reteszelése biztonságos szállítást biztosít.

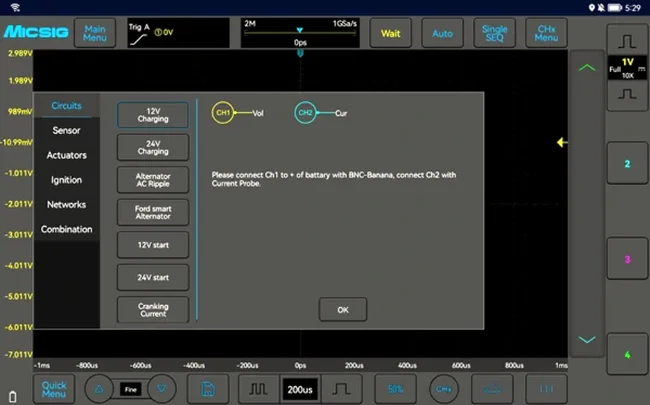

Micsig VATO töltő- és indítókör vizsgálat

Töltő- és indítókörök vizsgálata

A műszer támogatja a 12 V-os és 24 V-os töltő- és indítókörök, a töltési feszültséghullámosság, valamint más kapcsolódó jellemzők vizsgálatát.

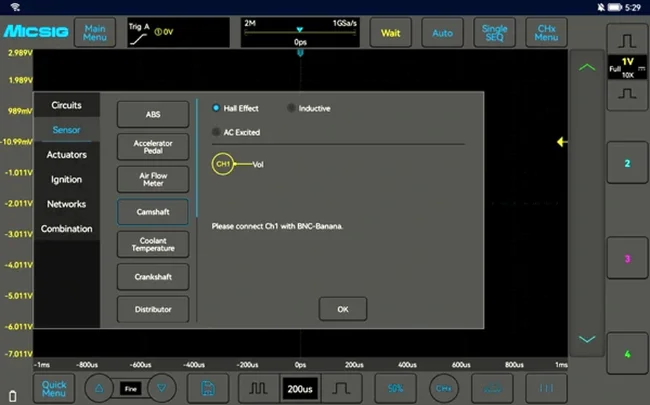

Érzékelők vizsgálata

Vizsgálhatók többek között az ABS-, gázpedál-, szívócsőnyomás-, légmennyiség-, főtengely-, vezérműtengely-, kopogás-, gyújtáselosztó- és lambdaérzékelők jelei.

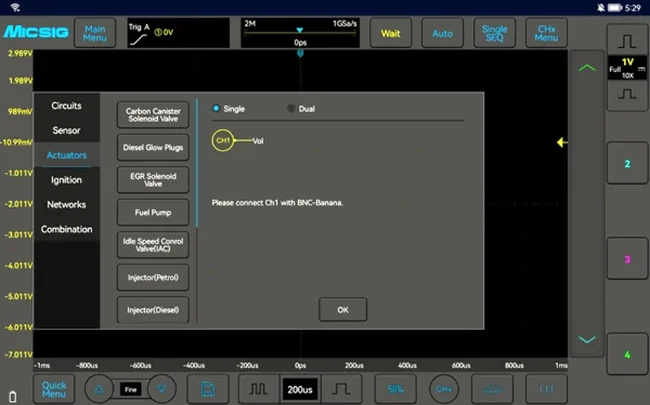

Beavatkozók vizsgálata

A VATO támogatja többek között a befecskendezőszelep feszültségének és áramának, a ventilátor vezérlőjelének, a változó szelepvezérlésnek, az aktívszén-tartály mágnesszelepének és az EGR-mágnesszelepnek a vizsgálatát.

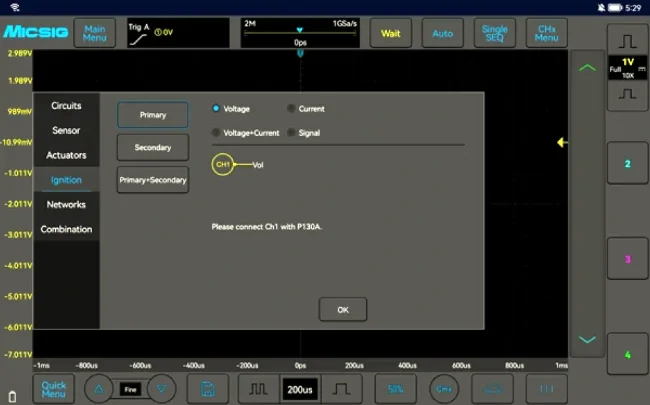

Gyújtásvizsgálatok

A készülék alkalmas a primer gyújtás, a szekunder gyújtás, valamint a primer és szekunder gyújtás együttes vizsgálatára.

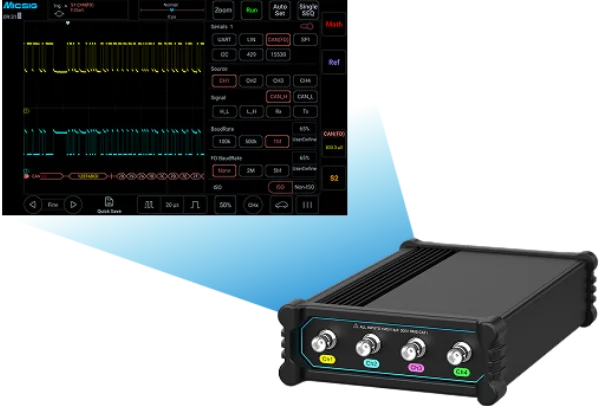

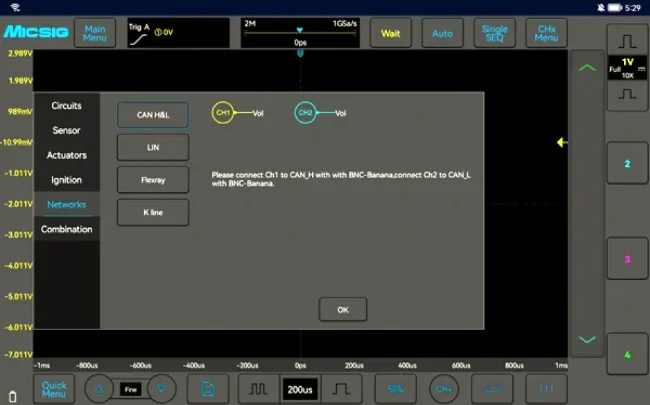

Kommunikációs hálózatok vizsgálata

A hálózati vizsgálatok között megtalálható a CAN Low/High, a LIN, a FlexRay és a K-vonal jeleinek ellenőrzése.

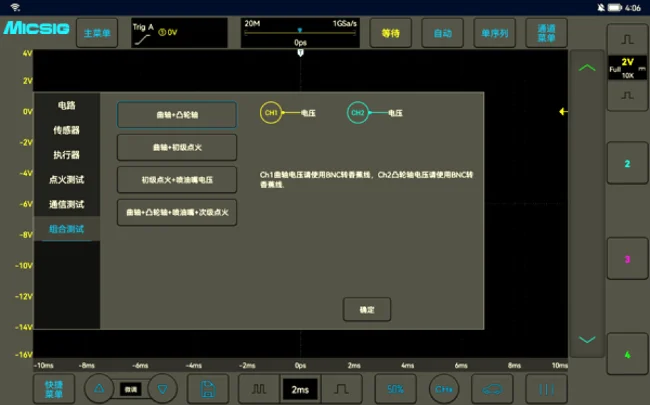

Kombinált vizsgálatok

Több csatorna csatlakoztatásakor kombinált vizsgálatok végezhetők, például a főtengely- és vezérműtengely-jel, illetve a primer gyújtás és a befecskendezőszelep-feszültség együttes elemzése.

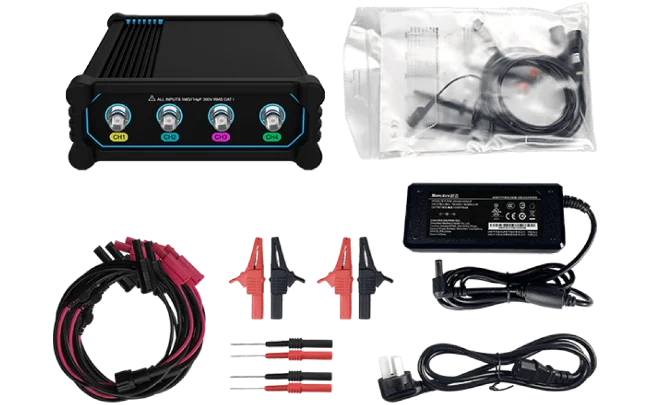

Alaptartozékok

Az alaptartozékok között 10:1 osztású passzív mérőfejek, krokodilcsipeszek, tűs mérőfejek és BNC–banándugó mérőkábelek találhatók.

Műszaki adatok

Paraméter	VATO2004
Sávszélesség	200 MHz
Analóg csatornák	4
Felfutási idő	≤ 1,75 ns
Valós idejű mintavételi sebesség	1 GSa/s
Memóriamélység	50 Mpts
DC erősítési pontosság	≤ 2%
Vertikális felbontás	8 bit
Bemeneti impedancia	1 MΩ ±1% \|\| 15 pF
Tápellátás	12 V DC
Támogatott járműdiagnosztikai vizsgálatok	Töltő- és indítókörök, érzékelők, beavatkozók, gyújtás, kommunikációs hálózatok (CAN L/H, LIN, FlexRay, K-vonal), kombinált vizsgálatok
Akkumulátor (opcionális)	7,4 V / 7500 mAh lítiumion-akkumulátor
Méretek	140 × 215 × 52 mm
Nettó tömeg	640 g
