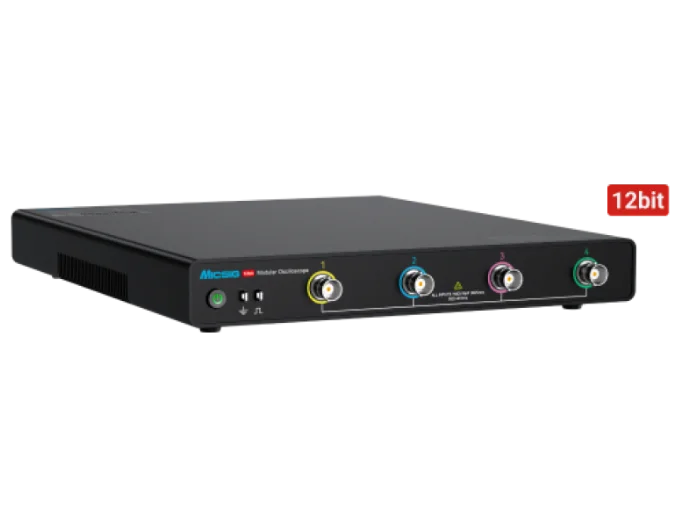

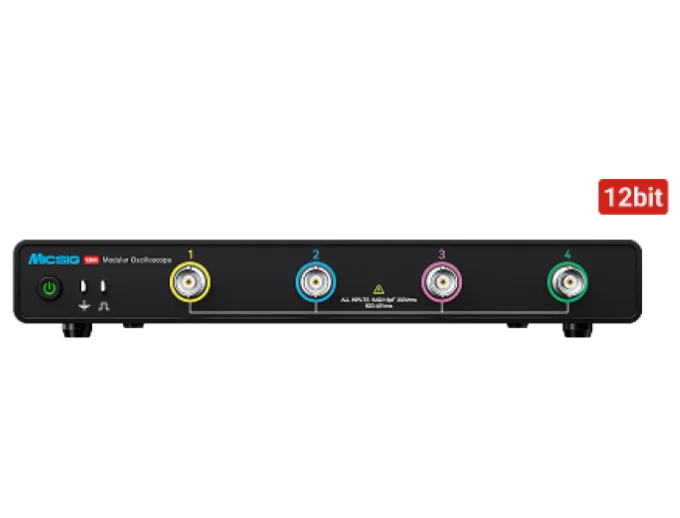

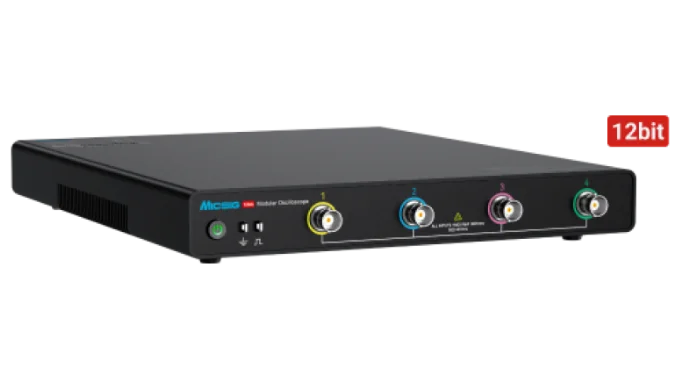

Mindössze 30 mm magas moduláris oszcilloszkóp, 4 analóg csatornával, akár 500 MHz sávszélességgel, 3 GSa/s mintavételi sebességgel és 360 Mpts memóriamélységgel.
A 12 bites felbontás, az akár 500 MHz sávszélesség, a 3 GSa/s mintavételi sebesség és a 360 Mpts memória részletes jelvizsgálatot biztosít.

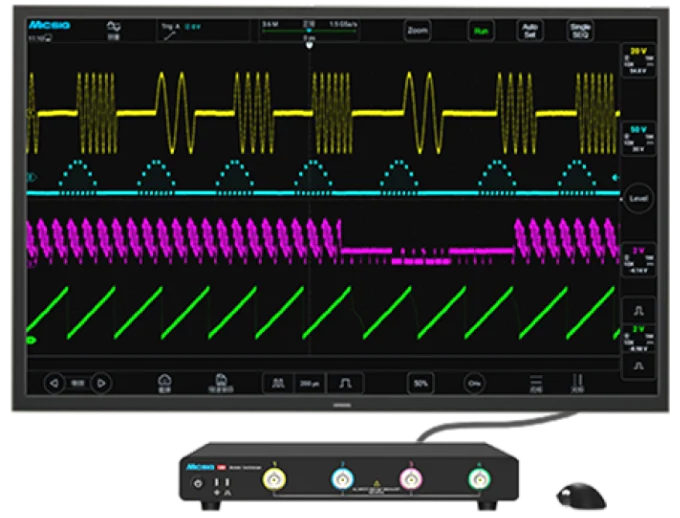

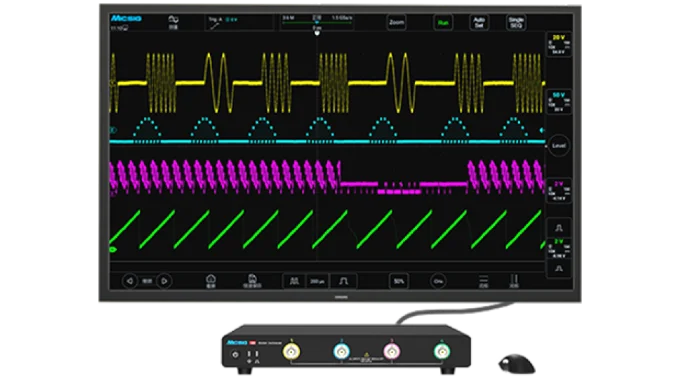

Az MO3 telepítés nélkül csatlakoztatható nagyméretű HDMI-kijelzőhöz. A kezelés egyszerűen, egérrel végezhető.

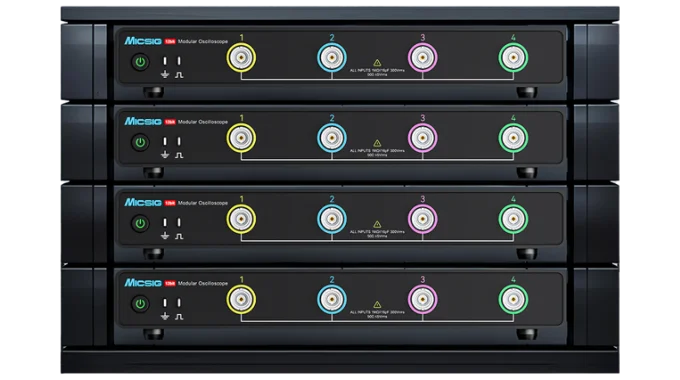

A mindössze 30 mm magas készülék rackbe építhető. Támogatja a számítógépes vezérlést, az SCPI-parancsokat, a továbbfejlesztést és a gyors adatátvitelt.
Több készülék mátrixba kapcsolható. A MOS4 szinkronizálóval akár 16 analóg csatornás rendszer is kialakítható.

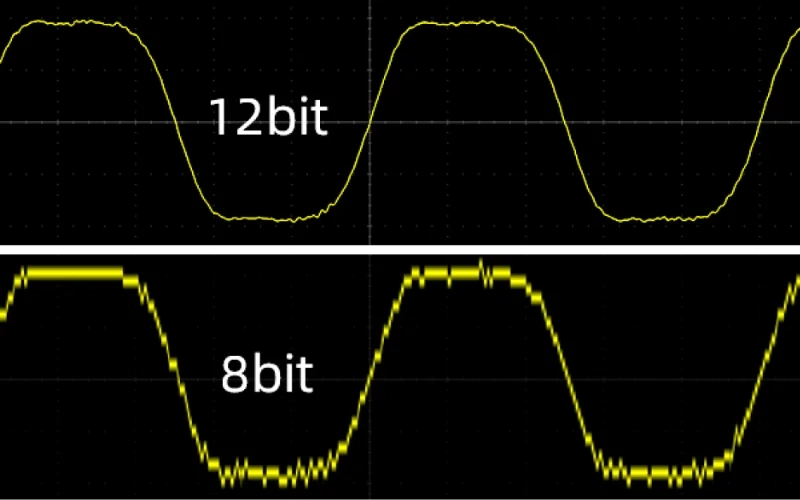

A 4096 kvantálási szint a hagyományos 8 bites átalakítókhoz képest tizenhatszor finomabb felbontást kínál.

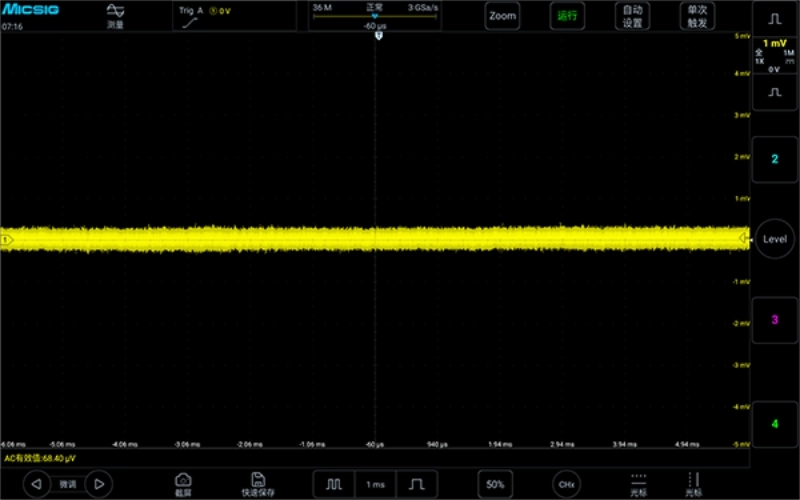

A legfeljebb 85 µVrms zajszint segíti a kis amplitúdójú, de fontos jelrészletek pontos megfigyelését.

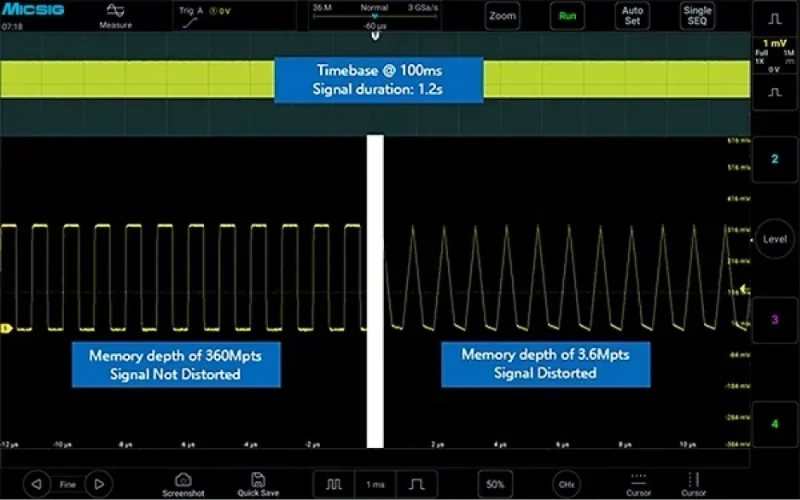

A 360 Mpts memória hosszú jelszakaszokat rögzít részletvesztés nélkül. A szegmentált tárolás megkönnyíti a ritka események megtalálását.

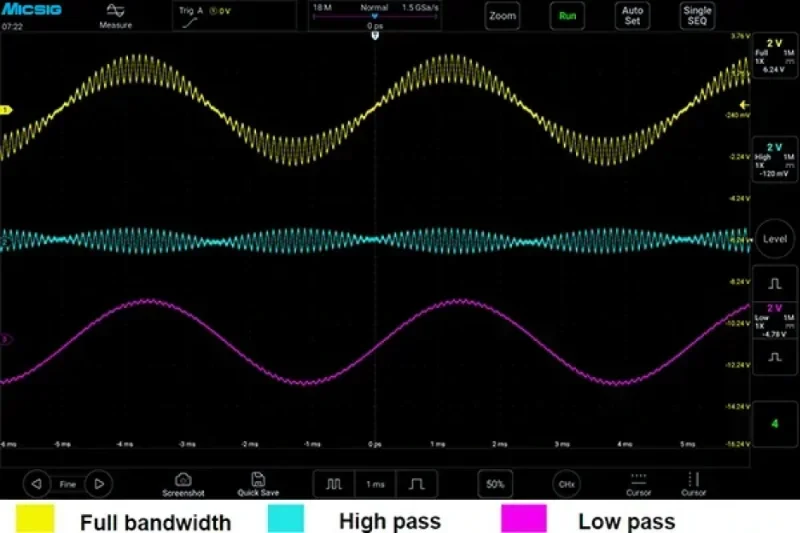

A digitális szűrés a kiválasztott frekvenciatartomány jelösszetevőit átengedi vagy elnyomja, megkönnyítve a célzott elemzést.
| Paraméter | MO34-500 | MO34-350 | MO34-250 | MO34-500Pro | MO34-350Pro | MO34-250Pro |
|---|---|---|---|---|---|---|
| Sávszélesség | 500 MHz | 350 MHz | 250 MHz | 500 MHz | 350 MHz | 250 MHz |
| Felfutási idő | ≤ 0,7 ns | ≤ 1 ns | ≤ 1,4 ns | ≤ 0,7 ns | ≤ 1 ns | ≤ 1,4 ns |
| Analóg csatornák | 4 | |||||
| Mintavételi sebesség | 3 GSa/s | |||||
| Memóriamélység | 360 Mpts | |||||
| Konfiguráció | Alapszoftver | Rendszerintegrációs szoftver, SFP+ és fejlesztői API | ||||
| Vertikális felbontás | 12 bit | |||||
| Max. hullámforma rögzítési sebesség | 230 000 wfms/s | |||||
| DC erősítési pontosság | ≤ 1,0% | |||||
| Zajszint | ≤ 85 μVrms | |||||
| Bemeneti impedancia | 50 Ω / 1 MΩ | |||||
| Interfészek | HDMI, LAN, USB 3.0/2.0, USB Type-C, Trigger be-/kimenet, 10 MHz referenciajel be-/kimenet; SFP+ a Pro modelleken | |||||
| Tápellátás | 24 V DC | |||||
| Méretek | 224,5 × 30 × 264,3 mm (szélesség × magasság × mélység) | |||||
| Nettó tömeg | 1842 g | |||||
