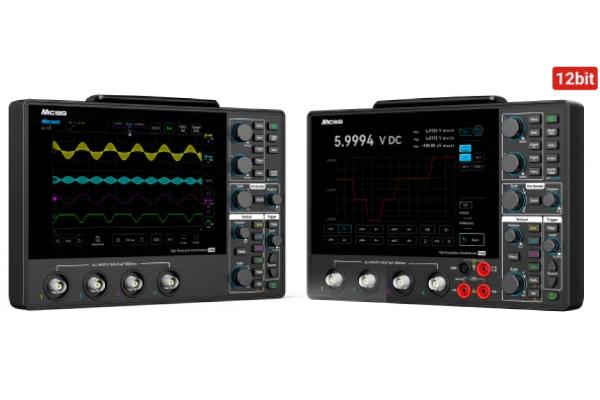

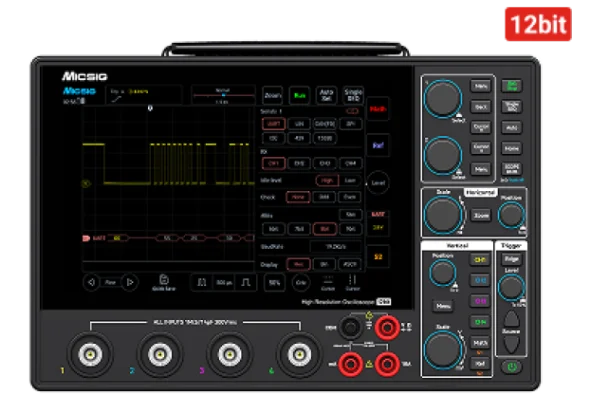

Ultravékony, hordozható kivitel, 4 analóg csatorna, akár 200 MHz sávszélesség, 1 GSa/s mintavételi sebesség és 110 Mpts memóriamélység.
Az MHO6 sorozat akár 1 GHz sávszélességet, 8 analóg csatornát és 6 GSa/s mintavételi sebességet kínál. A 12 bites felbontás és az 1800 Mpts memóriamélység részletes jelvizsgálatot tesz lehetővé. A 3,76 cm vastag készülék 16 colos, 1920 × 1200 képpontos érintőképernyővel rendelkezik.
A 12 bites nagysebességű A/D átalakítás, a legfeljebb 6 GSa/s mintavételi sebesség és az akár 1 GHz sávszélesség a gyenge és gyors jelek stabil, részletes elemzését is támogatja.
A 8 analóg csatorna legfeljebb nyolc mérési pont egyidejű megfigyelését teszi lehetővé, segítve az időzítési elemzést, a hibakeresést és a komplex rendszerek optimalizálását.

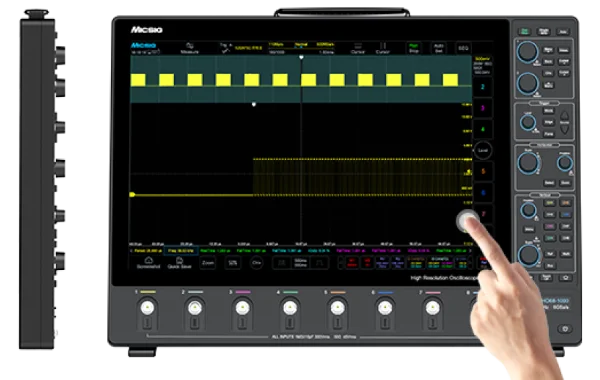

A 16 colos, 1920 × 1200 képpontos érintőképernyő tiszta és részletes hullámforma-megjelenítést biztosít. A mindössze 3,76 cm vastag készülékház helytakarékos.
A BNC-adapter mellett USB 3.0/2.0 Host, USB Type-C, LAN, HDMI, AUX be- és kimenet, valamint 10 MHz-es referenciajel be- és kimenet áll rendelkezésre.
Az MHO6 használható SigOFIT optikai leválasztású mérőfejekkel, nagyfeszültségű differenciális mérőfejekkel, Rogowski-tekercsekkel és nagyfrekvenciás AC/DC árammérő fejekkel.
.webp)

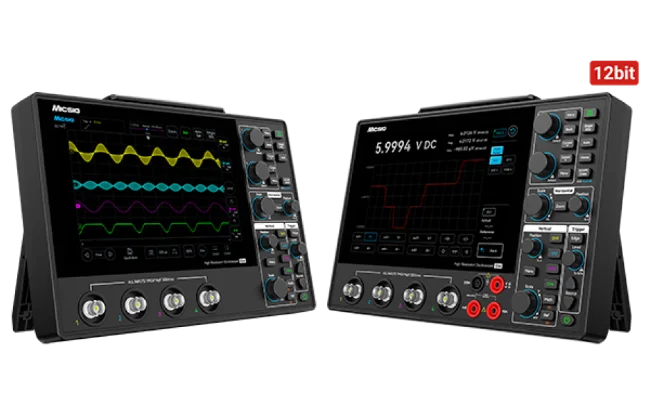

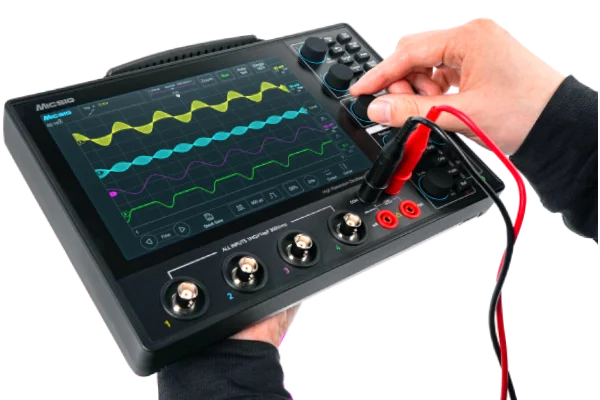

A 12 bites A/D átalakítás, az akár 200 MHz sávszélesség, a 4 analóg csatorna, az 1 GSa/s mintavételi sebesség és a 110 Mpts memóriamélység pontos, részletes jelvizsgálatot biztosít.

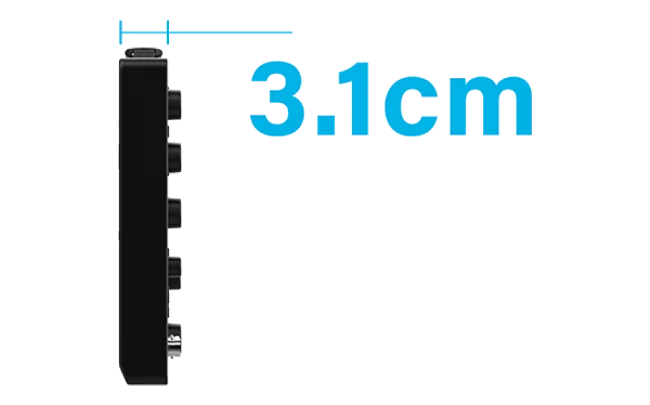

A kompakt, ultravékony kialakításnak köszönhetően a műszer könnyen elfér egy táskában, így laboratóriumban és helyszíni méréseknél egyaránt kényelmesen használható.

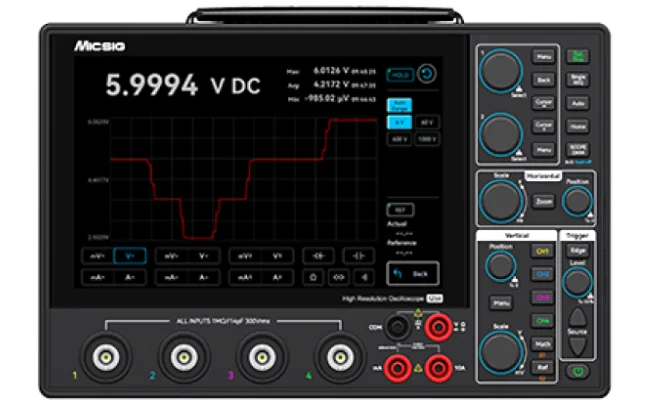

A multiméter feszültség-, áram-, ellenállás- és kapacitásmérésre, folytonosságvizsgálatra és diódatesztre használható. Az „N” jelű modell nem tartalmaz multimétert.

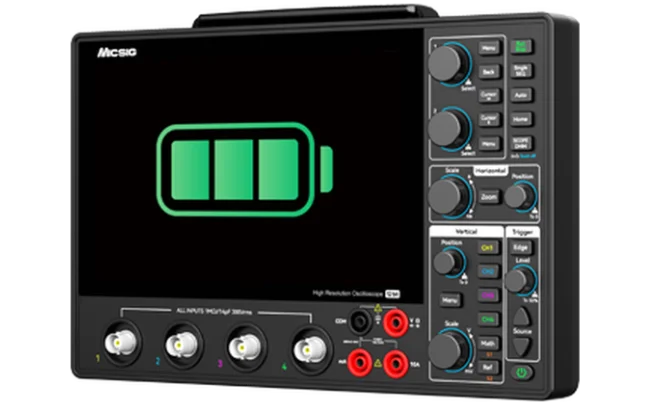

A 16 000 mAh kapacitású lítiumion-akkumulátor több mint 1000 töltési ciklust támogat. A műszer külső akkumulátorról, USB Type-C csatlakozáson keresztül is tölthető.

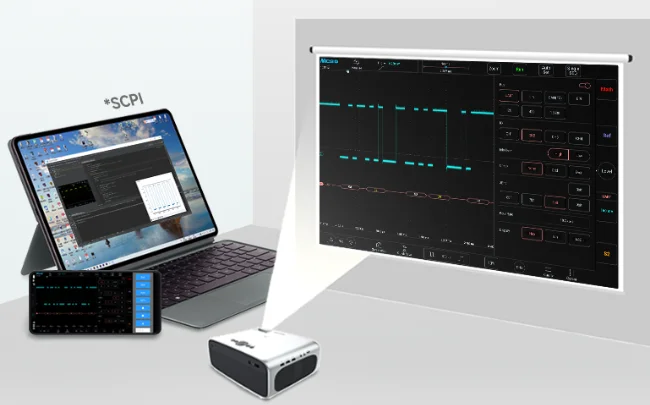

Az MHO1 támogatja az SCPI-parancsokat, a mobilalkalmazásos és számítógépes távvezérlést, HDMI-kimenetén pedig közvetlenül csatlakoztatható külső kijelzőhöz.

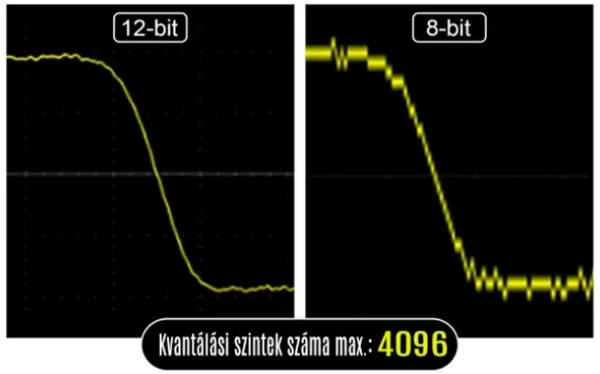

A 4096 kvantálási szint a hagyományos 8 bites átalakítókhoz képest tizenhatszor finomabb felbontást kínál, ezért a hullámforma apró részletei is jól megfigyelhetők.
A SigTest rendszer teljes érintőképernyős, fizikai gombos-forgatógombos és vegyes kezelési módot kínál, így minden felhasználó a mérési feladathoz illő vezérlést választhatja.
A szegmentált rögzítés több triggereseményt tárol külön szakaszokban, amelyek együtt vagy egyenként is megjeleníthetők a ritka események gyorsabb megtalálásához.

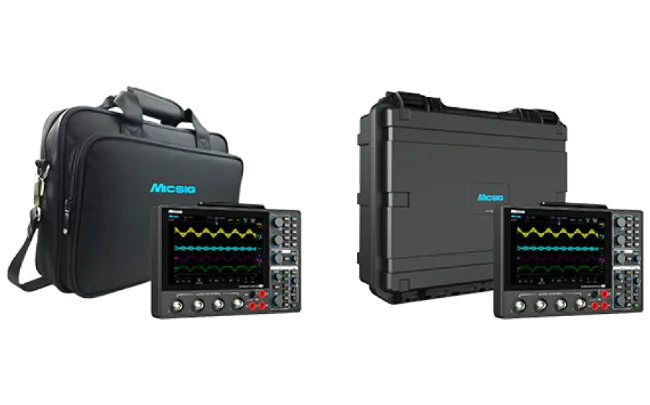

A testre szabott nejlon hordtáska, illetve az ütés-, rezgés-, por- és nedvességálló műszerbőrönd két biztonságos szállítási lehetőséget kínál.
| Paraméter | MHO14-200 | MHO14-100 | MHO14-200N |
|---|---|---|---|
| Sávszélesség | 200 MHz | 100 MHz | 200 MHz |
| Analóg csatornák | 4 | ||
| Mintavételi sebesség | 1 GSa/s | ||
| Felfutási idő | ≤ 1,75 ns | ≤ 3,5 ns | ≤ 1,75 ns |
| Memóriamélység | 110 Mpts | ||
| Vertikális felbontás | 12 bit | ||
| Max. hullámforma-rögzítési sebesség | 50 000 wfms/s | ||
| Interfészek | USB 3.0 Host, USB Type-C, LAN, HDMI | ||
| Kijelző | 8″-os TFT LCD kapacitív érintőképernyő, 1280 × 800 képpont | ||
| Akkumulátor | 3,7 V, 16 000 mAh lítiumion-akkumulátor | ||
| Töltés | 12 V DC adapter; USB Type-C, 5 V töltés támogatott | ||
| Multiméter | 4⅚ digites | 4⅚ digites | Nincs |
| Méretek | 265 × 174 × 31 mm (szélesség × magasság × vastagság) | ||
