Négy analóg csatorna, akár 500 MHz sávszélesség, 3 GSa/s mintavételi sebesség és 360 Mpts memóriamélység, ultravékony kivitelben.

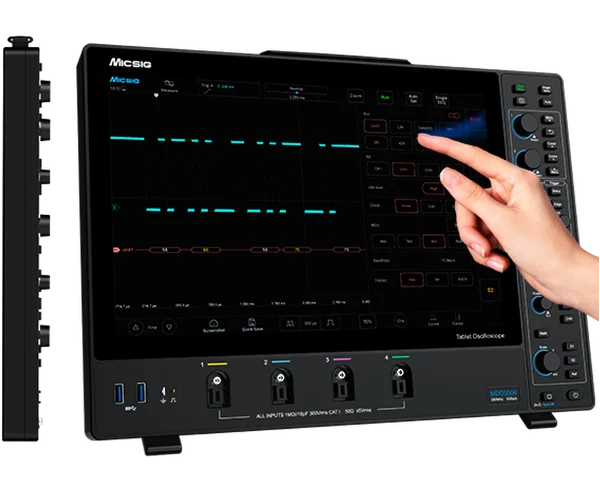

Az MDO sorozat akár 500 MHz sávszélességet, 4 analóg csatornát, 3 GSa/s mintavételi sebességet és 360 Mpts memóriamélységet kínál. A 3,58 cm vastag készülék falra vagy tartókarra is szerelhető. A 14 colos, 1920 × 1200 képpontos érintőképernyő részletes hullámforma-megjelenítést biztosít.

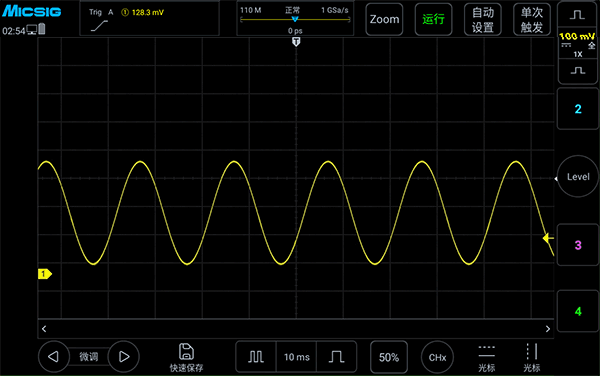

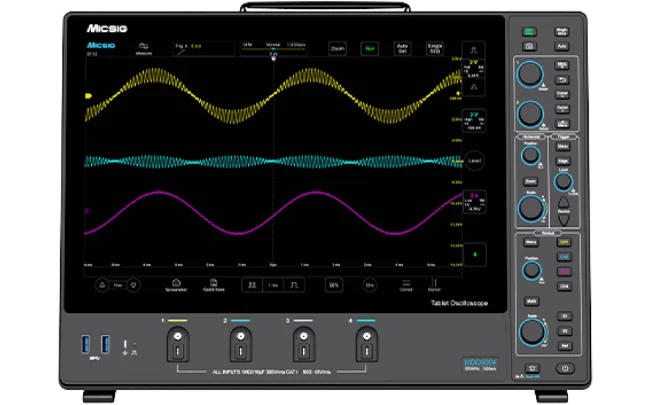

A SigTestUI rendszer egyszerű, áttekinthető kezelést kínál. Az alapvető műveletek rövid idő alatt elsajátíthatók.

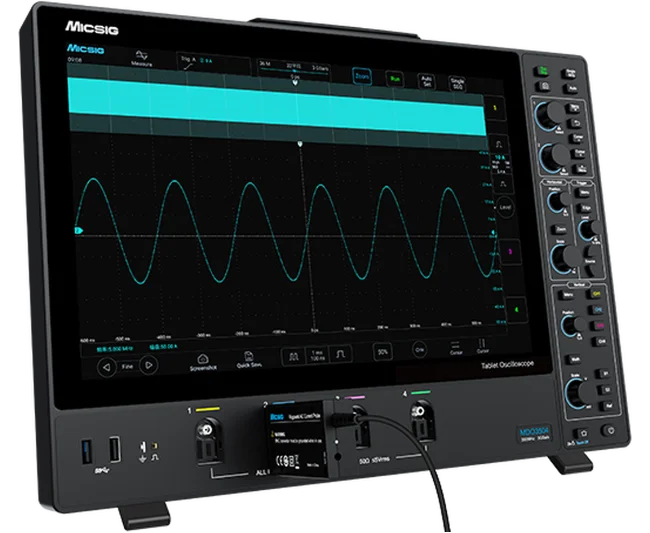

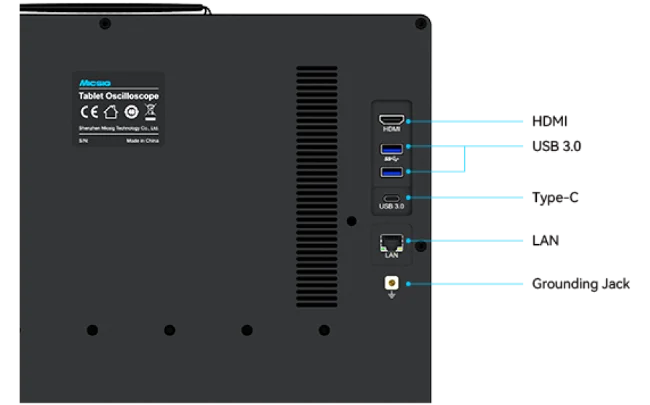

USB 3.0 Host, USB Type-C, LAN, HDMI és triggerkimenet támogatja a helyi és távoli használatot. A Mic-OPI interfész automatikusan felismeri a mérőfejet.

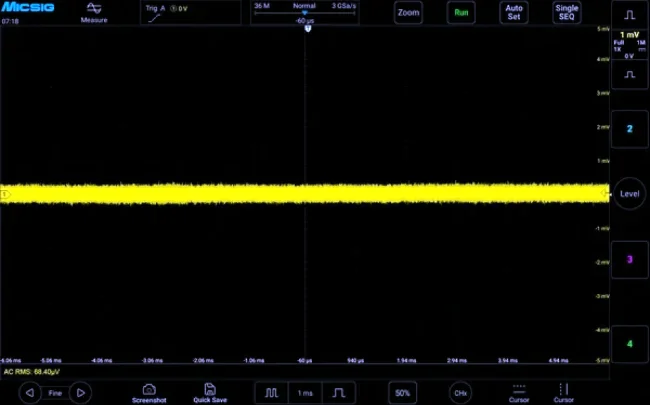

A kis saját zaj segíti a gyenge, de fontos jelrészletek pontos megfigyelését és az áramkörök megbízható hibakeresését.
A mindössze 35,8 mm vastag készülékház kevés helyet foglal. A VESA rögzítés asztali állványos vagy fali elhelyezést is lehetővé tesz.

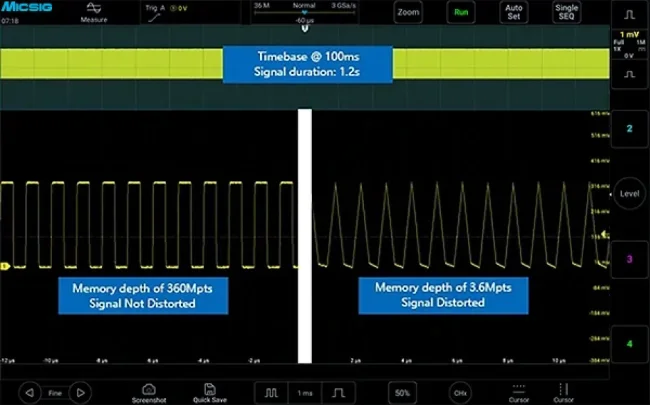

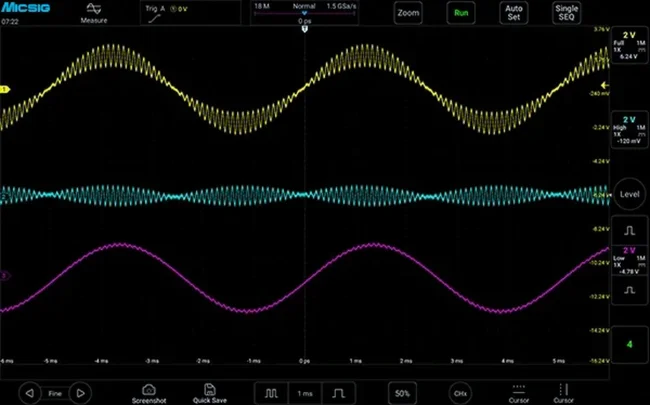

A 360 Mpts memóriamélység hosszabb jelszakaszok részletes rögzítését biztosítja. A szegmentált tárolás megkönnyíti a ritka események elemzését.

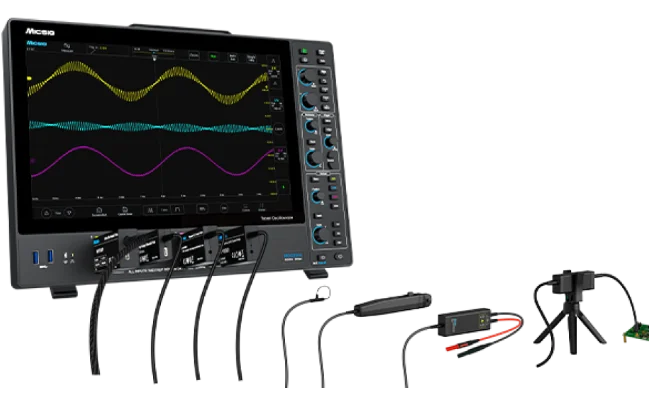

A passzív mérőfejek mellett optikai leválasztású, nagyfeszültségű differenciális és AC/DC árammérő fejek is csatlakoztathatók.
| Paraméter | MDO5004 | MDO3504 | MDO2504 |
|---|---|---|---|
| Sávszélesség | 500 MHz | 350 MHz | 250 MHz |
| Felfutási idő | ≤ 0,7 ns | ≤ 1 ns | ≤ 1,4 ns |
| Analóg csatornák | 4 | ||
| Mintavételi sebesség | 3 GSa/s | ||
| Memóriamélység | 360 Mpts | ||
| Vertikális felbontás | 8 bit | ||
| Max. hullámforma rögzítési sebesség | 230 000 wfms/s | ||
| Zajszint | <80 μVrms, 500 MHz teljes sávszélességen | ||
| Soros busz dekódolás | RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C, ARINC-429, MIL-STD-1553B | ||
| Interfészek | USB 3.0 Host, USB Type-C, LAN, HDMI, triggerkimenet | ||
| Kijelző | 14″, 1920 × 1200, érintőképernyő | ||
| Méretek | 400 × 280 × 35,8 mm; 4,3 kg | ||
