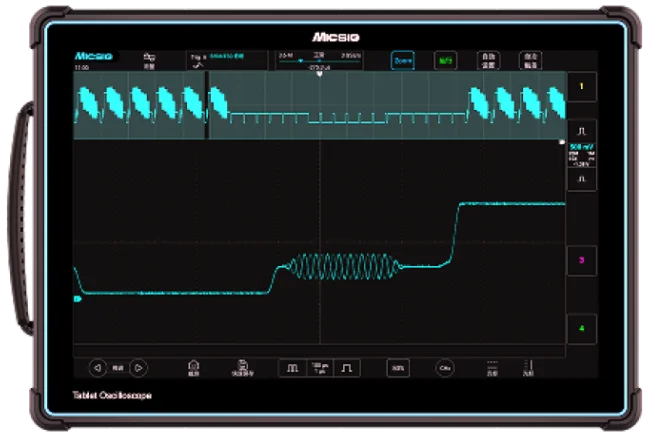

5. generációs tablet oszcilloszkóp

Micsig ETO sorozat

A Micsig ETO sorozat 14 hüvelykes érintőképernyővel, négy analóg csatornával, akár 500 MHz sávszélességgel, 3 GSa/s mintavételi sebességgel és 360 Mpts memóriával rendelkezik. A nagy kapacitású cserélhető akkumulátor laboratóriumi és helyszíni használatra egyaránt alkalmassá teszi.

8 bit 4 csatorna 3 GSa/s 360 Mpts
Műszaki adatok

Főbb jellemzők

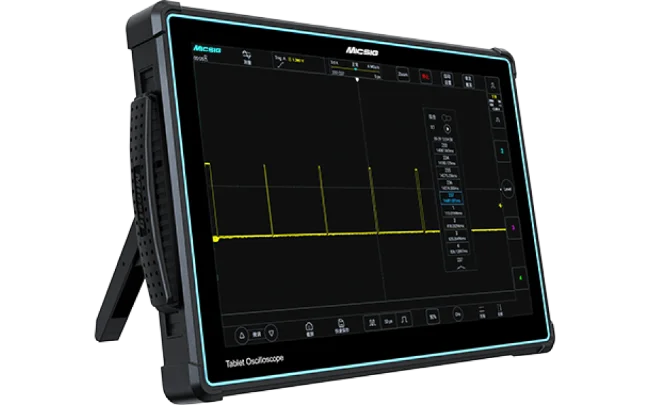

Micsig ETO 14 hüvelykes érintőképernyő

Nagyméretű érintőképernyő

A 14 hüvelykes, 1920 × 1200 képpontos érintőképernyőn a hullámformák és a mérési adatok jól áttekinthetők. A SigTestUI kezelőfelület gyors, természetes műszerkezelést biztosít.

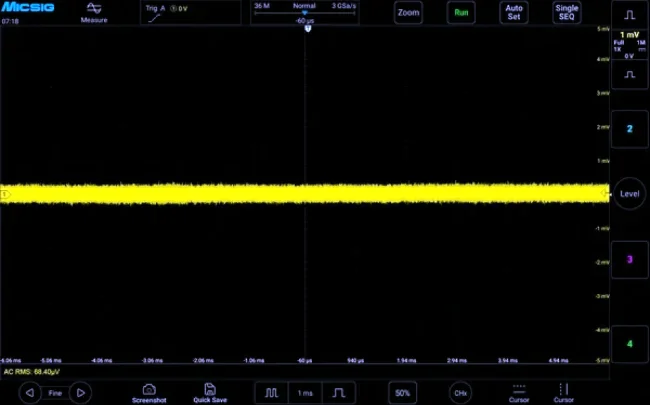

Ultra alacsony zajszintű padló

Ultra alacsony zajszintű padló

Kevesebb, mint 90 μVrms zajszint még 500M teljes sávszélességnél is, képes gyenge, de fontos események rögzítésére a jel hibakeresése és elemzése során.

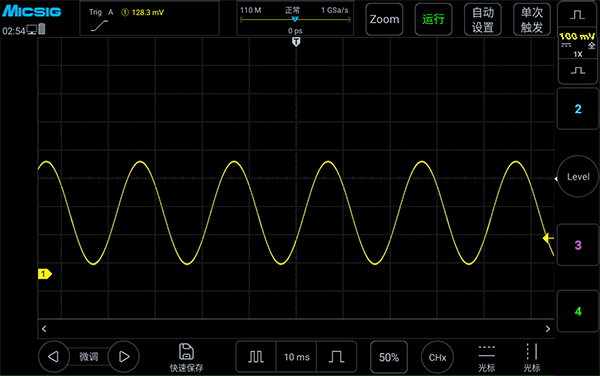

Intuitív kezelőfelületés

Intuitív kezelőfelület

A Micsig dedikált műszerrendszerével – a SigTest felhasználói felülettel – felszerelt ETO-n végzett összes művelet könnyen és gyorsan elvégezhető, mérnök-felhasználóink ​​több ezer javaslatának kombináció

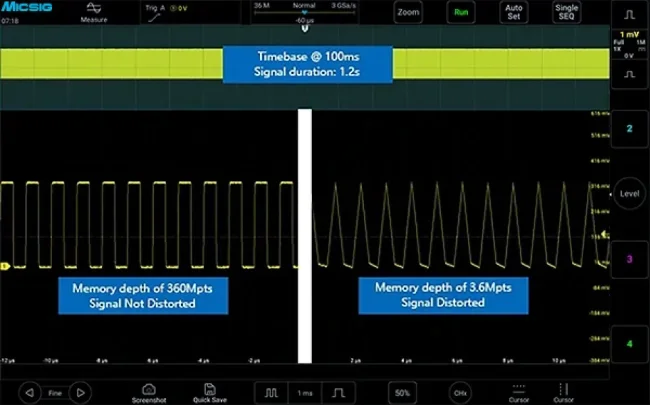

Mély memória

Mély memória

Akár 360 Mpts memóriamélység, amely kiváló jelhűséget biztosít még nagy időalap esetén is.

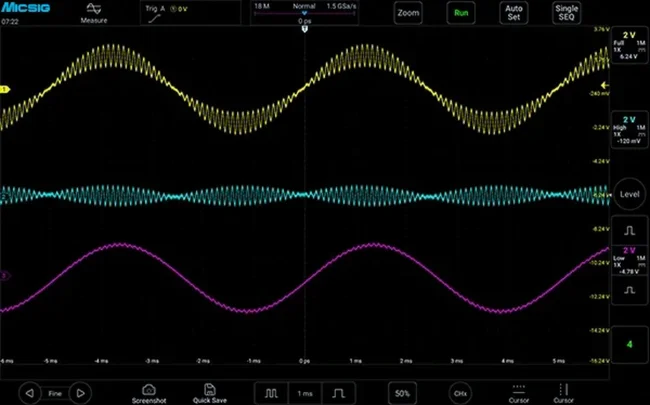

Hardveres digitális szűrőés

Hardveres digitális szűrő

Az ETO sorozat képes szelektíven átengedni vagy blokkolni az alkatrészeket bizonyos frekvenciatartományokon belül. A tartomány akár 30 Hz-ig is lemenhet, hatékonyan kiszűrve az interferenciát és a zajt, jelentősen javítva a pontosságot és a megbízhatóságot.

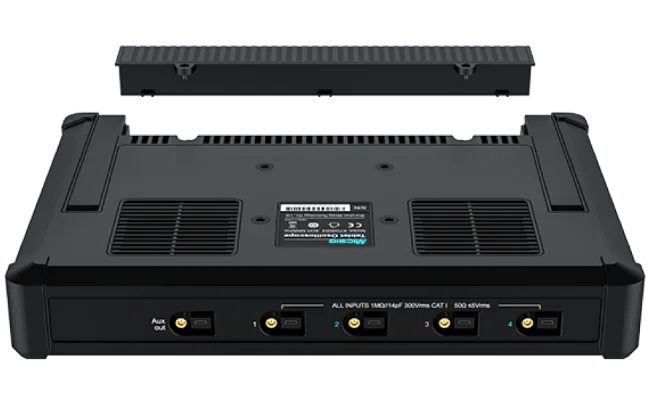

Micsig ETO csatlakozók

Nagykapacitású akkumulátor

Beépített, 13 500 mAh-s nagy akkumulátorával az ETO asztali gépen is használható, de akár terepi tesztelésre is magával vihető. Kikapcsolási zárral is rendelkezik, így biztonságosabban szállítható. Szabványos 75 mm x 75 mm-es VESA rögzítőfelülettel rendelkezik, amely még nagyobb kompatibilitást biztosít.

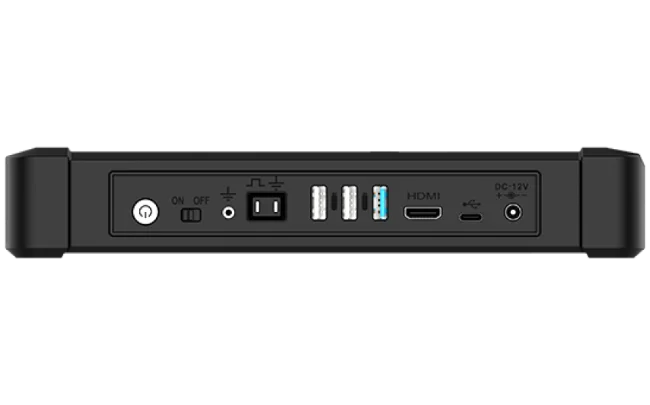

Sok csatlakozási lehetőségk

Sok csatlakozási lehetőség

Számos porttal felszerelt, beleértve az USB 3.0/2.0 Host, USB eszköz, földelő aljzat, HDMI, Trigger kimenet stb.

Műszaki adatok

Paraméter ETO5004 ETO3504
Sávszélesség 500 MHz 350 MHz
Felfutási idő ≤ 0,7 ns ≤ 1 ns
Analóg csatornák 4
Mintavételi sebesség 3 GSa/s
Memóriamélység 360 Mpts
Vertikális felbontás 8 bit
Max. hullámforma rögzítési sebesség 230 000 wfms/s
Zajszint <90 μVrms
Triggerelési módok Él, impulzusszélesség, logikai, N-edik él, runt, meredekség, időtúllépés, videó, soros busz
Soros busz dekódolás RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C, ARINC-429, MIL-STD-1553B
Interfészek USB 3.0/2.0 Host, USB Type-C, HDMI, triggerkimenet, földelőcsatlakozó
Kijelző 14″ TFT LCD, 1920 × 1200, teljes érintőképernyő
Akkumulátor 7,4 V / 13 500 mAh lítiumion-akkumulátor
Méretek / nettó tömeg 353 × 245 × 56 mm / 3,6 kg akkumulátorral
