Micsig AHO1 sorozat

Főbb jellemzők

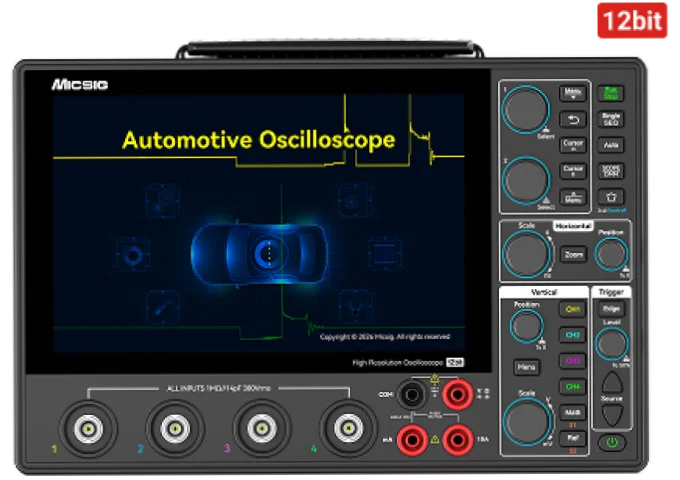

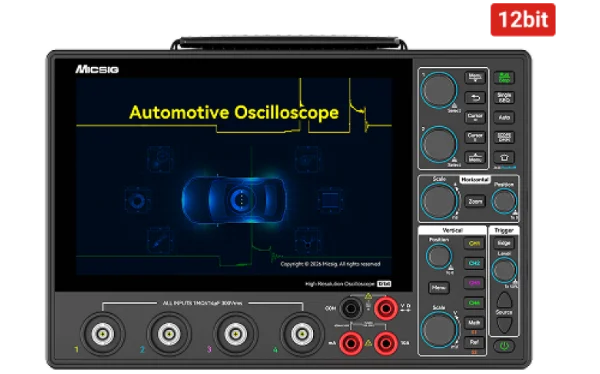

Micsig AHO1 autódiagnosztikai oszcilloszkóp

Professzionális autódiagnosztikai oszcilloszkóp

A Micsig AHO1 sorozat 12 bites ADC-vel, 200 MHz sávszélességgel, 4 analóg csatornával, 1 GSa/s valós idejű mintavétellel és 110 Mpts memóriával készült. A 3,1 cm vékony készülékház, a beépített akkumulátor és az USB Type-C töltés mobil, kültéri javításokhoz is ideálissá teszi.

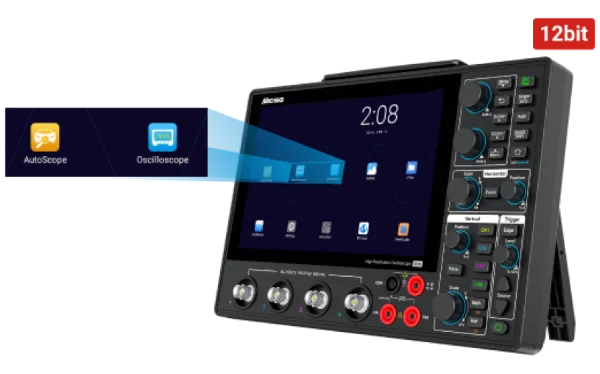

Autódiagnosztikai és általános oszcilloszkóp

A külön autódiagnosztikai és általános célú oszcilloszkóp-szoftver professzionális járműdiagnosztikához és általános elektronikai mérésekhez egyaránt használható. A motorokhoz, érzékelőkhöz és elektromos járművekhez kialakított tesztmódok gyorsítják a hibakeresést.

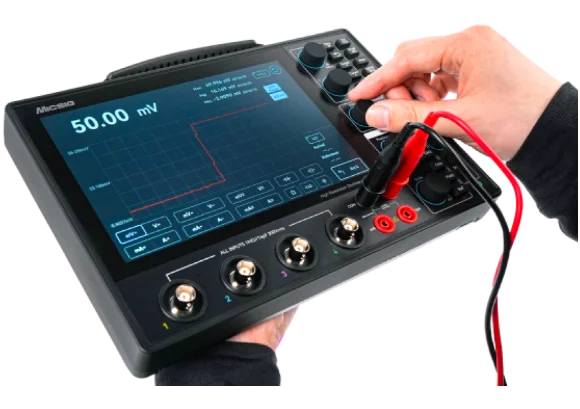

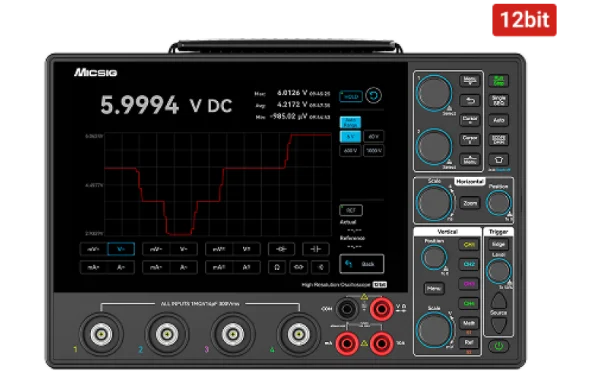

Integrált multiméter

A beépített 4⅚ digites multiméter feszültség-, áram-, ellenállás- és kapacitásmérésre, valamint folytonosság- és diódatesztre használható. Az oszcilloszkóp és a multiméter egyidejűleg működtethető, közöttük pedig gyorsan lehet váltani.

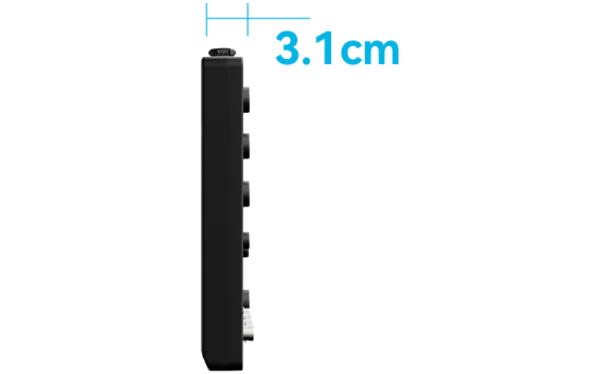

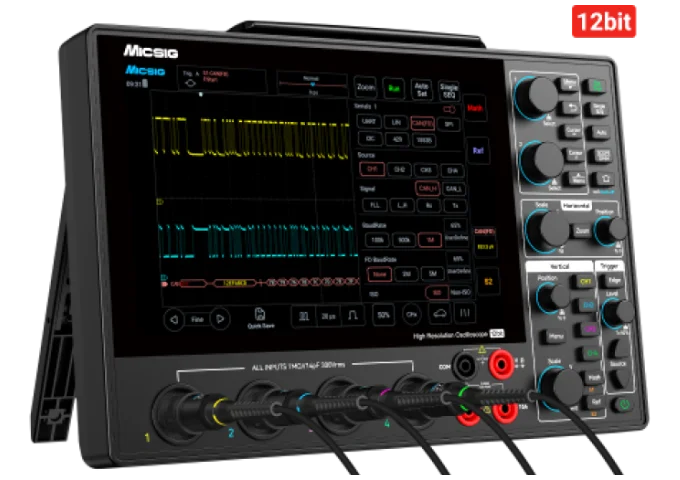

Ultravékony, 3,1 cm-es készülékház

Az AHO1 készülékháza mindössze 3,1 cm vastag, ezért kompakt, könnyen hordozható és egyszerűen elfér a szerszámtáskában vagy hátizsákban. A műszer bárhol gyorsan munkára fogható.

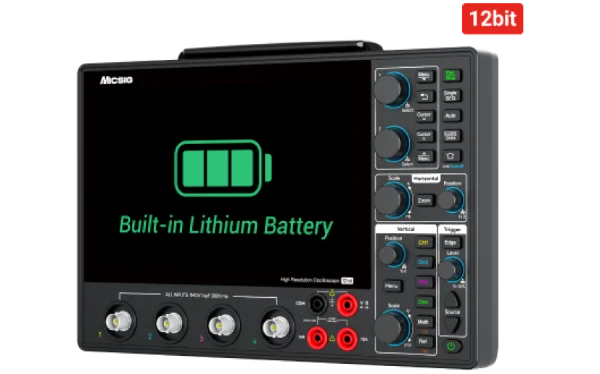

Beépített akkumulátor a teljes mobilitásért

A puha gumiborítás kényelmes fogást és hatékony védelmet biztosít. A nagy kapacitású, hosszú élettartamú lítiumion-akkumulátor több mint 1000 töltési-kisütési ciklust visel el, és a műszer külső akkumulátorról is tölthető.

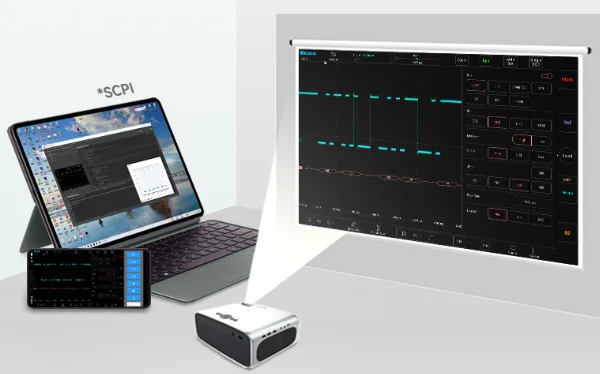

Többféle távoli vezérlés

Az AHO1 támogatja az SCPI-parancsokat, a mobilalkalmazásból és PC-ről történő távoli vezérlést, továbbá telepítés nélkül közvetlenül csatlakoztatható HDMI-kijelzőhöz.

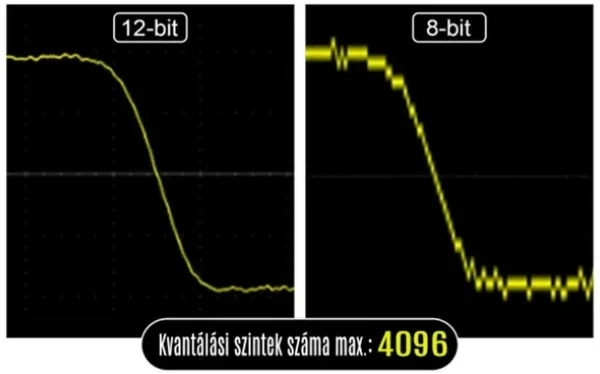

12 bites vertikális felbontás

A 12 bites nagyfelbontású ADC 4096 kvantálási szintet biztosít, ami a hagyományos 8 bites átalakító felbontásának tizenhatszorosa. Ennek köszönhetően a hullámformák finom részletei teljesebben és tisztábban jelennek meg.

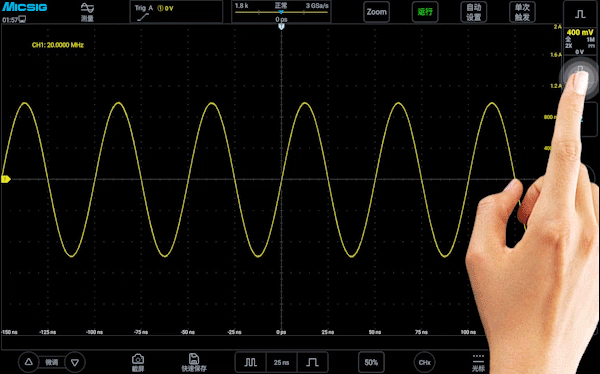

Felhasználóbarát kezelőfelület

Három kezelési mód választható: teljes érintőképernyős, fizikai gombokkal és forgatógombokkal történő, valamint vegyes működtetés. A mérnöki tapasztalatokra épülő SigTestUI összetett feladatoknál is gyors kezelést biztosít.

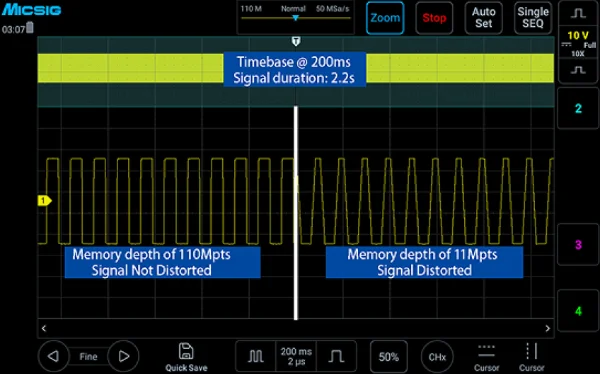

Mély memória és szegmentált tárolás

A szegmentált tárolás a memóriát több kisebb részre osztja, így egyetlen tárhelyen több triggeresemény gyűjthető össze. Az események együtt vagy külön-külön is megjeleníthetők, ami pontosabbá és gyorsabbá teszi a ritka hibák felderítését.

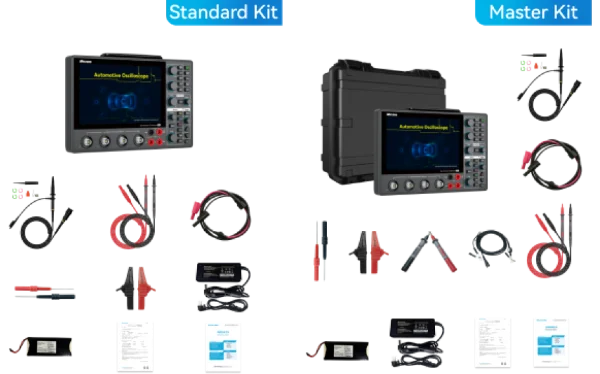

Micsig AHO1 professzionális autódiagnosztikai tartozékok

Professzionális tartozékcsomagok

Az autódiagnosztikai oszcilloszkóphoz többek között mérőfejek és krokodilcsipeszek tartoznak. A Master Kit professzionális hordtáskát és bővebb felszerelést, a Standard Kit pedig a legfontosabb alaptartozékokat tartalmazza.

Műszaki adatok

Paraméter	AHO14-200
Sávszélesség	200 MHz
Analóg csatornák	4
Valós idejű mintavételi sebesség	1 GSa/s
Felfutási idő	≤ 1,75 ns
Memóriamélység	110 Mpts
Vertikális felbontás	12 bit
Max. hullámforma rögzítési sebesség	50 000 wfms/s
Interfészek	USB 3.0 Host, USB Type-C, LAN, HDMI
Támogatott járműdiagnosztikai vizsgálatok	Töltő- és indítókörök, érzékelők, beavatkozók, gyújtás, kommunikációs hálózatok (CAN L/H, CAN FD, LIN, FlexRay, K-vonal), kombinált vizsgálatok
Kijelző	8″ TFT LCD kapacitív érintőképernyő, 1280 × 800 képpont
Akkumulátor	3,7 V / 16 000 mAh lítiumion-akkumulátor
Töltés	12 V-os DC hálózati adapter; támogatott az 5 V-os USB Type-C töltés
Multiméter felbontása	4⅚ digit
Méretek	265 × 174 × 31 mm (szélesség × magasság × vastagság)
