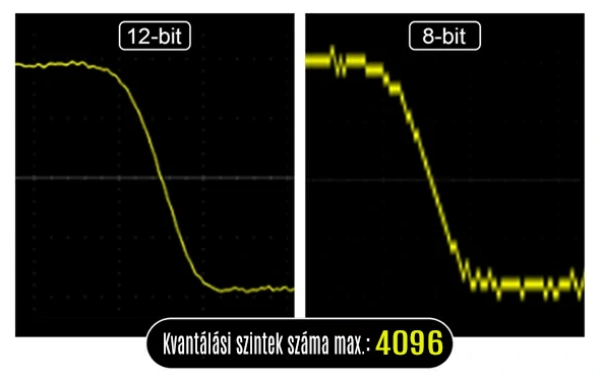

12 bites nagyfelbontású ADC
Akár 4096 kvantálási szint – a hagyományos 8 bites ADC felbontásának 16-szorosa –, így a finom hullámforma-részletek is jól megfigyelhetők.
12 bit · 8 csatorna · 16"

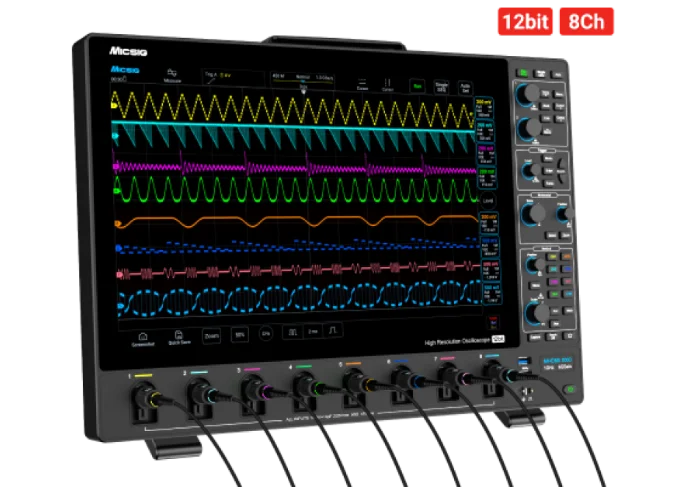

Micsig MHO6 sorozat
Nagyfelbontású digitális oszcilloszkóp
Professzionális, 12 bites oszcilloszkóp 8 analóg csatornával, akár 1 GHz sávszélességgel, 6 GSa/s valós idejű mintavétellel és 1,8 Gpts memóriamélységgel.
A 16 colos, 1920 × 1200 felbontású érintőképernyő, a mindössze 37,6 mm vastag készülékház és a többcsatornás működés különösen alkalmassá teszi fejlesztési, hibakeresési, kutatási és teljesítményelektronikai feladatokra.
MHO6
Főbb jellemzők

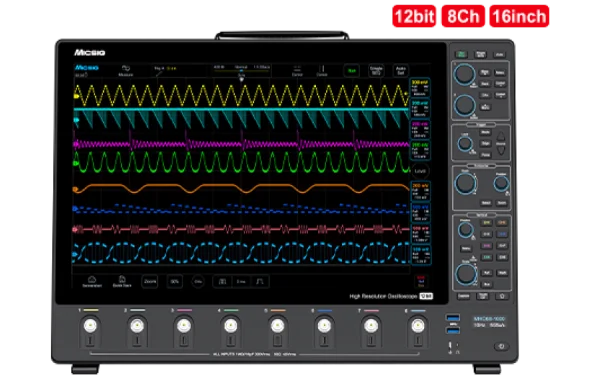

8 analóg csatorna
Akár nyolc jel egyidejű megjelenítése és elemzése, különösen hasznos többcsatornás szinkronvizsgálatokhoz és összetett rendszerek hibakereséséhez.

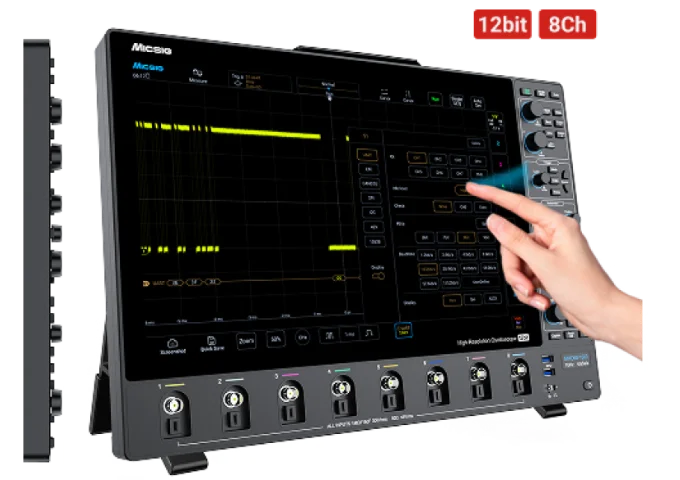

Teljes érintésvezérlés
A 16 colos, 1920 × 1200 felbontású érintőkijelzőn a kezelési műveletek közvetlenül, gyorsan és áttekinthetően végezhetők el.
Gazdag csatlakozókészlet
USB 3.0/2.0 Host, USB Type-C, LAN, HDMI, Aux In/Out és 10 MHz órajel be-/kimenet támogatja az integrációt és a távvezérlést.

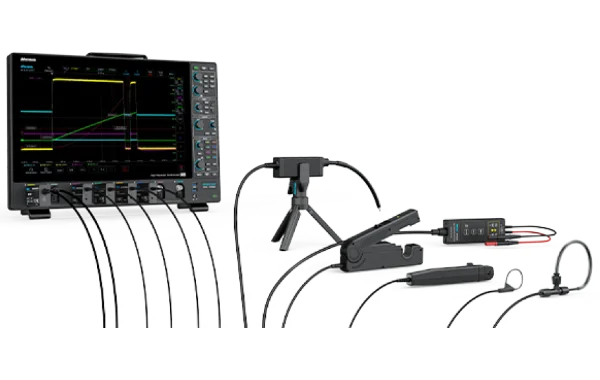

Széles mérőfej-választék
SigOFIT optikai leválasztású mérőfejek, nagyfeszültségű differenciál mérőfejek, Rogowski-tekercsek és nagyfrekvenciás AC/DC árammérő fejek is használhatók.

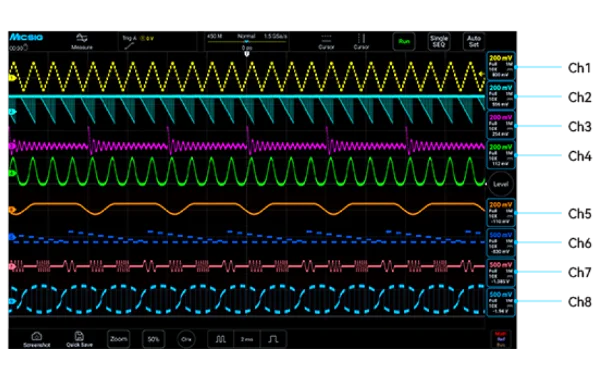

Fejlett többcsatornás vizsgálatok
A nagy memóriamélység, a gyors mintavétel és a többcsatornás architektúra ideálissá teszi a készüléket teljesítményelektronikai és komplex fejlesztési mérésekhez.
Specifikáció
Műszaki adatok
| Paraméter | MHO68-1000 | MHO68-500 | MHO68-350 |
|---|---|---|---|
| Sávszélesség | 1 GHz | 500 MHz | 350 MHz |
| Felfutási idő | ≤ 0,4 ns | ≤ 0,7 ns | ≤ 1 ns |
| Analóg csatornák | 8 | 8 | 8 |
| Valós idejű mintavétel | 6 GSa/s | ||
| Memóriamélység | 1,8 Gpts | ||
| Függőleges felbontás | 12 bit | ||
| Bemeneti impedancia | 50 Ω / 1 MΩ | ||
| Kijelző | 16" teljes érintőképernyő, 1920 × 1200 | ||
| Méret | 443,6 × 307,2 × 37,6 mm | ||
