10kV-os szigetelésvizsgáló, Metrawatt Metriso Prime 10

Metrawatt Metriso Prime 10 szigetelésvizsgáló főbb jellemzői

Méréstartomány 0... 40 TΩ, max.10 kV mérőfeszültséggel, EN 61557-2 szerint. Nagyfrekvenciás interferencia esetén is pontos mérési eredményeket szolgáltat. A Metriso Prime 10 szigetelésvizsgáló segítségével a szigetelési hibá helyét az új „impulzusvezérlés” funkcióval történő helymeghatározás révén gyorsan és egyszerűen meg lehet határozni.A PI, DAR, DD, lépcsős tesztelés (SV), kapacitásmérés, hőmérsékletmérés és védővezeték folytonosságának mérése sem jelent problémát.

Kiemelkedő tulajdonságok

Szigetelésvizsgálat 40 TΩ-ig 10 kV-os mérőfeszültséggel EN 61557-2 / VDE 0413-2 szerint
Vizsgálófeszültségek 50, 100, 250, 500, 1000, 2500, 5000 és 10 000 V fix lépésekben
Mérés fokozatosan növekvő feszültséggel
PI polarizációs index és DAR abszorpciós arány mérése
Mérés árnyékolt mérővezetékkel
Védelem feszültség alatt lévő objektumok ellen
Beállítható határérték
Digitális szűrő a mért értékek stabilizálására
R / I vagy R / U diagramok készítése
Kis-ellenállás mérése EN 61557-4 / VDE 0413-4 szerint
Védő- és ekvipotenciális vezetők folytonosság vizsgálata ±200 mA-rel
Vizsgálati eredmények mentése memóriába a mérési pontok, rendszerek és ügyféladatok tárolásával
A szigetelési ellenállás grafikus ábrázolása a kijelzőn a mérés során
Háttér-világított 5.6"-os LCDl és billentyűzet
USB és Bluetooth interfész
Hálózati, vagy újratölthető lítium-ion telepes működés
Beépített gyors töltő
Masszív IP 67 védettségű kemény hordtok
Mérési kategória: CAT III 1000 V / CAT IV 600 V

Mérési jellemzők

A mért szigetelési ellenállás, vagy szivárgó áram folyamatos kijelzése
A vizsgált eszköz automatikus kisütése a vizsgálat végén
Akusztikus jel 5 s-os időközönként az idő-ellenállás görbe gyors előállításához
Állítható mérési idő akár 99 perc és 59 s-ig
1 és 600 s között állítható T1, T2 és T3 vizsgálati idők egy, vagy két abszorpciós együttható mérésére
Polarizációs index (PI), Ab1, Ab2 abszorpciós együtthatók, dielektromos abszorpciós arány (DAR) mérése
A mérőfeszültség pillanatnyi értékének kijelzése
Mérőáram: 1, 2, 3 és 5 mA
2-, vagy 3-vezetékes mérés
A mérőkábel max. 55 méter hosszú lehet

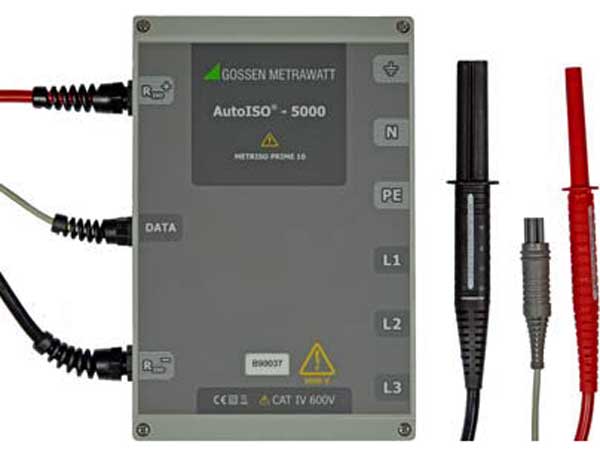

Többeres kábelek automatikus mérése az opcionális AutoISO-5000 mérőadapterrel (max. feszültség: 5 kV)
Kapacitásmérés a szigetelésvizsgálat közben
Hőmérsékletmérés opcionális szondával
Dielektromos kisülés (DD) mérése
Hiba lokalizáció impulzusvezérlő móddal
Állítható határértékek az RISO és RPE mért értékeihez
A szivárgóáram mérése a szigetelésvizsgálat közben
DC/AC feszültségmérés 0 és 750 V között
