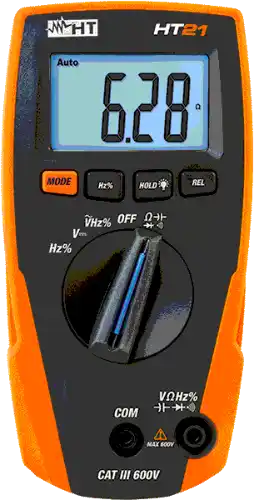

HTItalia HT21 – 4000 pontos digitális multiméter

Kis méret, sokoldalú mérési lehetőségek

A HT21 a mindennapi feszültség-, ellenállás- és folytonosságvizsgálatok mellett kapacitás, frekvencia és kitöltési tényező mérésére, valamint diódák ellenőrzésére is használható. Az automatikus méréshatárváltás egyszerűsíti a kezelést, a háttérvilágított kijelző pedig gyenge megvilágításban is segíti a leolvasást.

Kényelmes kiértékelés: a HOLD funkcióval a kijelzett érték kimerevíthető, a REL üzemmóddal pedig egy referenciaértékhez viszonyított eltérés mérhető.

A legfontosabb mérési funkciók

Feszültségmérés

600 V AC/DC

Egyen- és váltakozó feszültség automatikus méréshatárváltással.

Ellenállás és kapacitás

40 MΩ / 100 µF

Ellenállás- és kapacitásmérés, hangjelzéses folytonosságvizsgálat és diódateszt.

Frekvencia és kitöltés

10 MHz / 0,5–99%

Frekvencia és kitöltési tényező ellenőrzése a műszaki adatok szerinti tartományokban.

Kijelzés és adatkezelés

4000 pont · HOLD · REL

Háttérvilágított LCD, adatkimerevítés és relatív mérési mód.

HT21 részletes adatok

HTItalia HT21 digitális multiméter műszaki adatok

DC feszültség

Méréstartományok: 4.000… 600V
Legjobb felbontás: 1 mV
Pontosság: ±(1.2% MÉ + 2 digit)
Bemeneti impedancia: 7.8 MΩ

AC feszültség

Méréstartományok: 4.000… 600V
Legjobb felbontás: 1 mV
Legjobb pontosság: ±(1.2% MÉ + 4 digit)
Frekvencia tartomány: 50… 400 Hz
Bemeneti impedancia: 7.8 MΩ

Ellenállás

Méréstartományok: 400.0 Ω… 40.00 MΩ
Legjobb felbontás: 0.1 Ω
Legjobb pontosság: ±(1% MÉ + 2 digit)

Kapacitás

Méréstartományok: 40.00 nF… 100.0 µF
Legjobb felbontás: 0.01 nF
Legjobb pontosság: ±(3.0% MÉ + 5 digit)

Frekvencia

Méréstartományok: 5.000 Hz… 10.00 MHz
Legjobb felbontás 0.001 Hz
Pontosság: ±(1.2% MÉ + 3 digit)

Dióda teszt

Felbontás: 1 mV
Pontosság: ±(10% MÉ + 5 digit)

Kitöltési tényező

Méréstartomány: 0.5… 99%
Felbontás: 0.1%
Pontosság: ±(1.2% MÉ + 2 digit)

Folytonosság teszt

Hangjelzés: R≤150 Ω

Általános műszaki adatok

Kijelző: háttérvilágított LCD, 4000 pont, előjel és tizedespont
Automatikus polaritás váltás
"OL" túlvezérlés jelzés a kijelzőn
Működési hőmérséklet: 0... 50°C, ≤70% RH
Tárolási hőmérséklet: -20... 60°C, ≤80% RH
Használati magasság: max. 2000 m
Szennyezési fokozat: 2
Kettős szigetelés
Táplálás: 1x9V telep NEDA 1604 IEC 6F22
Méretek: 138 (magas) x 68 (széles) x 37 (mély) mm
Súly (teleppel): kb. 210 g

Készülékkel szállítva – standard tartozékok

Gyors útmutató és letölthető használati útmutató

Gyors útmutató és letölthető használati útmutató a gyártó dokumentációjában.

A gyártó nem közöl termékfotót.

HT21 hordtáska

A gyártó a HT21 hordtáskát az alapcsomag részeként tünteti fel; ehhez a tételhez nem közöl termékfotót.

Telepek

A készülék használatához szükséges telepek.

4324-2

Piros és fekete mérővezetékpár 2/4 mm-es mérőtüskével és egyenes banándugóval.

Gyártói cikkszám: HA000765

Mérési kategória : CATII 1000V kupak nélkül (CATIII 1000V and CATIV 600V kupakkal)
Mérőcsúcs teljes hossza: 15cm
Mérőtüske hossza : 18mm
Mérőtüske átmérője : 2mm adapter nélkül / 4mm adapterrel
Kábelhossz : 120cm csak a kábel (140 banándugóval és mérőcsúccsal)
Banándugó átmérője : 4mm

Külön rendelhető tartozékok

Az alábbi tartozékok külön rendelhetők; nem részei az alapcsomagnak.

B80

Táska kis méretű multiméterek, lakatfogók és tartozékok szállítására.

Gyártói cikkszám: HA001180

KIT4000A

2 mm-es mérőtüskével ellátott mérővezetékpár multiméterekhez és lakatfogókhoz.

Gyártói cikkszám: HA000174

Mérési tartomány : 10A / 1000V
Mérési kategória : CAT III 1000V
Mérőcsúcs teljes hossza : 13.5cm
Mérőtüske hossza : 1.9cm
Mérőtüske átmérője : 2mm
Kábelhossz : 1.5m
Banándugó átmérője : 4mm, 90°

404-IECN

Mérőcsúcs eltávolítható védőkupakkal.

Gyártói cikkszám: HA40400N

Mérési tartomány : 36A / 1000V
Mérési kategória : CAT IV 600V / CAT III 1000V
Teljes hossz : 11.5cm
Mérőtüske hossza : 1.9cm
Mérőtüske átmérője: 4mm

4413-2

Mérővezetékpár 4 mm-es mérőtüskével, piros/fekete védelemmel és 90°-os banándugóval.

Gyártói cikkszám: HA441200

Mérési tartomány : 20A / 1000V
Mérési kategória : CAT IV 600V / CAT III 1000V
Mérőcsúcs teljes hossza: 13.4cm
Mérőtüske hossza : 1.8cm
Mérőtüske átmérője : 4mm
Kábelhossz : 1m
Banándugó átmérője : 4mm

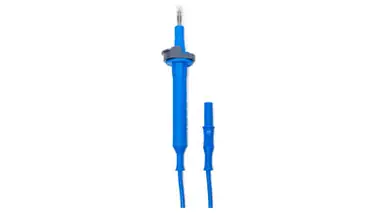

4717-S-IEC100B

Mérővezeték visszahúzható IP2X védőhüvellyel és védőbiztosítóval.

Gyártói cikkszám: HA47170B

Mérési tartomány : 20A / 1000V
Mérési kategória: CAT III 1000V
Mérőcsúcs teljes hossza : 15.6cm
Mérőtüske hossza : 1.8cm
Mérőtüske átmérője : 4mm
A visszahúzható védőhüvely hossza : 2cm
Kábelhossz : 1.5m
Banándugó átmérője: 4mm

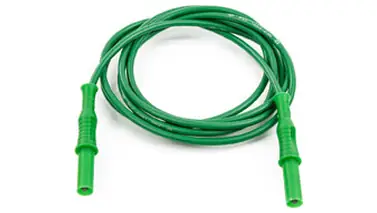

5001-V

1,5 m hosszú mérővezeték; többféle színben kapható.

Gyártói cikkszám: HA05001V

Mérési tartomány : 10A / 1000V
Mérési kategória : CAT IV 600V / CAT III 1000V
Teljes hossz : 1.5m
Banándugó átmérője : 4mm

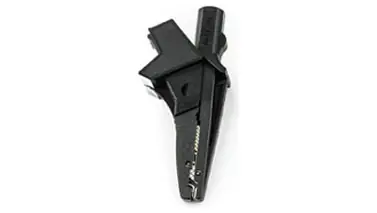

5004-IECN

Krokodilcsipesz 4 mm-es banándugós mérővezetékhez.

Gyártói cikkszám: HA50040N

Mérési tartomány: 20A / 1000V
Mérési kategória: CAT III 1000V
A krokodilcsipesz legnagyobb nyílása : 2.3cm
Banándugó átmérője: 4mm

6009-IECN

Merev krokodilcsipesz.

Gyártói cikkszám: HA60090N

Mérési tartomány : 20A / 1000V
Mérési kategória : CAT III 1000V
A krokodilcsipesz legnagyobb nyílása: 1.7cm
Teljes hossz : 15.5cm
Banándugó átmérője : 4mm

6007-IECN

Hajlékony krokodilcsipesz.

Gyártói cikkszám: HA60070N

Mérési tartomány : 6A / 1000V
Mérési kategória : CAT III 1000V
A krokodilcsipesz legnagyobb nyílása : 2.6cm
Teljes hossz : 17.5cm
Banándugó átmérője : 4mm

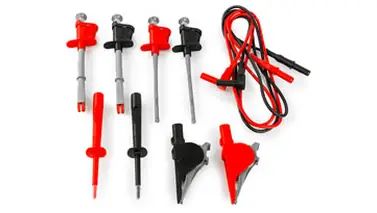

44100

Készlet: 2 banándugós mérővezeték (4 mm), 2 mérőcsúcs (402-IECN és 402-IECR), 2 krokodilcsipesz (6009-IECN és 6009-IECR), 2 hosszú befogócsipesz és KITMPPDCC krokodilcsipeszkészlet.

Gyártói cikkszám: HA441000

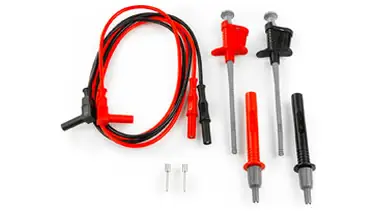

425

Készlet: 2 banándugós mérővezeték (4 mm), 2 cserélhető hegyű mérőcsúcs és 2 hajlékony krokodilcsipesz.

Gyártói cikkszám: HA425000

Mérési tartomány: 10A / 1000V
Mérési kategória: CAT IV 600V / CAT III 1000V
Kábelhossz: 2m
A krokodilcsipesz legnagyobb nyílása: 4cm
Banándugó átmérője: 4mm

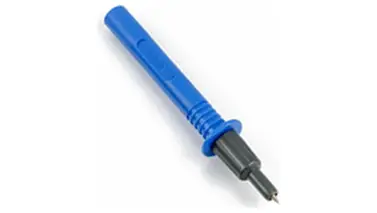

404-IECB

Mérőcsúcs eltávolítható védőkupakkal.

Gyártói cikkszám: HA40400B

Mérési tartomány : 36A / 1000V
Mérési kategória : CAT IV 600V / CAT III 1000V
Teljes hossz : 11.5cm
Mérőtüske hossza : 1.9cm
Mérőtüske átmérője : 4mm

4717-S-IEC100N

Mérővezeték visszahúzható IP2X védőhüvellyel és védőbiztosítóval.

Gyártói cikkszám: HA47170N

Mérési tartomány : 20A / 1000V
Mérési kategória : CAT III 1000V
Mérőcsúcs teljes hossza: 15.6cm
Mérőtüske hossza : 1.8cm
Mérőtüske átmérője : 4mm
A visszahúzható védőhüvely hossza : 2cm
Kábelhossz : 1.5m
Banándugó átmérője : 4mm

4717-S-IEC100R

Mérővezeték visszahúzható IP2X védőhüvellyel és védőbiztosítóval.

Gyártói cikkszám: HA47170R

Mérési tartomány : 20A / 1000V
Mérési kategória : CAT III 1000V
Mérőcsúcs teljes hossza : 15.6cm
Mérőtüske hossza : 1.8cm
Mérőtüske átmérője : 4mm
A visszahúzható védőhüvely hossza : 2cm
Kábelhossz : 1.5m
Banándugó átmérője : 4mm

5001-N

1,5 m hosszú mérővezeték; többféle színben kapható.

Gyártói cikkszám: HA05001N

Mérési tartomány : 10A / 1000V
Mérési kategória : CAT IV 600V / CAT III 1000V
Teljes hossz : 1.5m
Banándugó átmérője: 4mm

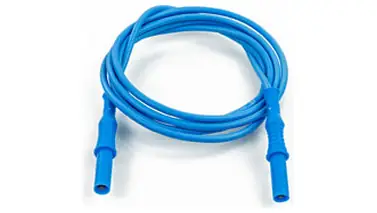

5001-B

1,5 m hosszú mérővezeték; többféle színben kapható.

Gyártói cikkszám: HA05001B

Mérési tartomány : 10A / 1000V
Mérési kategória : CAT IV 600V / CAT III 1000V
Teljes hossz : 1.5m
Banándugó átmérője : 4mm

6007-IECR

Hajlékony krokodilcsipesz.

Gyártói cikkszám: HA60070R

Mérési tartomány : 6A / 1000V
Mérési kategória : CAT III 1000V
A krokodilcsipesz legnagyobb nyílása : 2.6cm
Teljes hossz : 17.5cm
Banándugó átmérője : 4mm

5001-R

1,5 m hosszú mérővezeték; többféle színben kapható.

Gyártói cikkszám: HA05001R

Mérési tartomány : 10A / 1000V
Mérési kategória : CAT IV 600V / CAT III 1000V
Teljes hossz : 1.5m
Banándugó átmérője : 4mm

6009-IECR

Merev krokodilcsipesz.

Gyártói cikkszám: HA60090R

Mérési tartomány : 20A / 1000V
Mérési kategória : CAT III 1000V
A krokodilcsipesz legnagyobb nyílása : 1.7cm
Teljes hossz : 15.5cm
Banándugó átmérője : 4mm

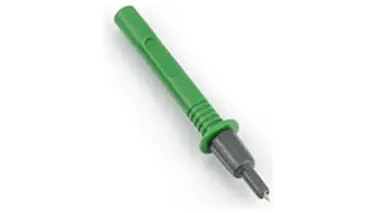

404-IECV

Mérőcsúcs eltávolítható védőkupakkal.

Gyártói cikkszám: HA40400V

Mérési tartomány: 36A / 1000V
Mérési kategória : CAT IV 600V / CAT III 1000V
Teljes hossz: 11.5cm
Mérőtüske hossza : 1.9cm
Mérőtüske átmérője : 4mm

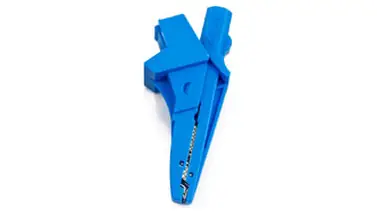

5004-IECB

Krokodilcsipesz 4 mm-es banándugós mérővezetékhez.

Gyártói cikkszám: HA50040B

Mérési tartomány : 20A / 1000V
Mérési kategória : CAT III 1000V
A krokodilcsipesz legnagyobb nyílása : 2.3cm
Banándugó átmérője : 4mm

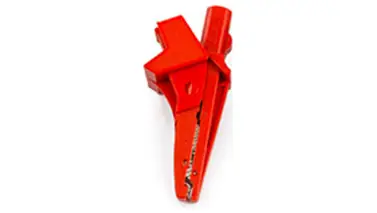

5004-IECR

Krokodilcsipesz 4 mm-es banándugós mérővezetékhez.

Gyártói cikkszám: HA50040R

Mérési tartomány : 20A / 1000V
Mérési kategória : CAT III 1000V
A krokodilcsipesz legnagyobb nyílása : 2.3cm
Banándugó átmérője: 4mm

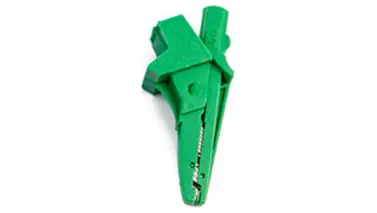

5004-IECV

Krokodilcsipesz 4 mm-es banándugós mérővezetékhez.

Gyártói cikkszám: HA50040V

Mérési tartomány : 20A / 1000V
Mérési kategória : CAT III 1000V
A krokodilcsipesz legnagyobb nyílása : 2.3cm
Banándugó átmérője : 4mm
