5kV-os AC/DC átütésvizsgáló, GwInstek GPT9900

Átütésvizsgáló GPT-9900 főbb jellemzői

A GPT-9900 átütésvizsgáló sorozat 500VA AC max. kimenő teljesítménnyel, (kiviteltől függően) AC és DC átütésvizsgáló, szigetelésviusgáló és folytonosságmérő funkcióval rendelkezik. Nagy hatásfokú PWM erősítő biztosítja a stabil mérőfeszültséget.

	AC	DC	IR	GB	Sweep
GPT-9904	✔	✔	✔	✔	✔
GPT-9903A	✔	✔	✔	-	✔
GPT-9902A	✔	✔	-	-	✔
GPT-9901A	✔	-	-	-	✔

Átütésvizsgálat DC max. 6kV-al és AC max. 5 kV-al
500 VA AC teljesítmény
240x64 kék pontmátrix LCD
Kézi/automatikus üzemmód, nagyfeszültség kivezetés a hátlapon is
Funkciógomb gyors üzemmód váltáshoz
Nagy intenzitású jelzőfény figyelmeztetéshez és állapotjelzéshez
Biztonsági INTERLOCK funkció
Null-átmenetes bekapcsolás
Beállítható felfutási idő
TRMS árammérés
Nagy felbontás: 1 µA áramméréshez, 2 V feszültség beállításához
PWM kapcsolóüzemű erősítő a teljesítmény hatásfok és a mérés megbízhatóságának növeléséhez
Max. 100 memória blokk a mérési folyamat lépeseinek tárolásához. Minden egyes lépés saját néven tárolható.
Kivezetések az előlapon távvezérléshez (“start”, “stop” külső távvezérléshez)
Interfészek: RS-232C, USB, jel I/O (ki/be) és GPIB (opció)

DC vizsgáló feszültség (GPT-9904/9903A/9902A)

Mérőfeszültség: 0.100 kV... 6.000 kV
Kimenő feszültség felbontása: 2 V/lépés
Kimenő feszültség pontossága: ±(1% a beállított értékre + 5 V) terhelés nélkül
Max. névleges terhelés: 100 W (5 kV/20 mA)
Maximum névleges áram:

20 mA (0.5 kV<V≤6 kV)
2 mA (0.1 kV≤V≤0.5 kV)

Feszültség szabályozás: ±(1% MÉ + 5 V) (max. névleges terhelés -> nincs terhelés)
Feszültségmérés pontossága: ±(1% MÉ + 5 V)
Árammérés tartománya: 0.001 mA... 20.0 mA
Áram max.felbontása: 0.001, 0.01, 0.1 mA
Árammérés pontossága:

±(1.5% MÉ + 30 µA) ha HI SET< 1.11 mA
±(1.5% MÉ + 3 digit) ha HI SET ≥ 1.11 mA

Ablak-komparátor elv: igen
ARC (ív-) detektálás: igen
RAMP (felfutási idő): 0.1 s... 999.9 s
Mérésidő: OFF (kikapcsolva), 0.5 s... 999.9 s
Sweep funkció: igen
GND: ON (bekapcsolva)/OFF (kikapcsolva)

AC vizsgáló feszültség (összes típus)

Mérőfeszültség: 0.100... 5.000 kV, 500/60 Hz
Kimenő feszültség felbontása: 2 V/lépés
Kimenő feszültség pontossága: ±(1% a beállított értékre + 5V) terhelés nélkül
Max.névleges terhelés: 500 VA (5 kV/100 mA)
Maximum névleges áram:

100 mA (0.5 kV<V≤5 kV)
10 mA (0.1 kV≤V≤0.5 kV)

Mérőfeszültség hullámformája: szinusz
Feszültségmérés pontossága: ±(1% MÉ + 5 V)
Árammérés tartománya: 0.001 mA... 100.0 mA
Áram max.felbontása: 0.001 mA, 0.01 mA, 0.1 mA
Árammérés pontossága:

±(1.5% MÉ + 30 µA) ha HI SET< 1.11 mA
±(1.5% MÉ + 3 digit) ha HI SET ≥ 1.11 mA

Ablak-komparátor elv: igen
ARC (ív-) detektálás: igen
RAMP (felfutási idő): 0.1 s... 999.9 s
Mérésidő): OFF (ki), 0.5 s... 999.9 s
Sweep funkció: igen
GND: ON (bekapcsolva)/OFF (kikapcsolva)

Földelő vezető ellenállásának mérése (csak GPT-9904)

Mérőáram: 3.00 A... 32.00 A
Mérőáram felbontása 0.01 A
Mérőáram pontossága:

3A≥I≥8A: ±(1% MÉ + 0.2 A)
8A<I≤32A: ±(1% MÉ + 0.05 A)

Mérőfeszültség: max. 6 V AC, 50/60Hz
Ellenállás méréstartomány: 10 mΩ... 650.0 mΩ
Ellenállásmérés felbontása: 0.1 mΩ
Ellenállásmérés pontossága: ±(1% MÉ + 2 mΩ)
Ablak-komparátor elv: igen
Mérésidő: 0.5 s... 999.9 s
4-vezetékes mérés
Sweep funkció: nincs

Szigetelési ellenállásmérés (GPT-9904/9903A)

Vizsgálófeszültség: 50 V... 1000 V
Vizsgálófeszültség felbontása: 50 V/lépés
Kimenő feszültség pontossága: ±(1% a beállított értékre + 5 V)
Ablak-komparátor elv: igen
Kimeneti impedancia: 600 kΩ
RAMP (felfutási idő): 0.1 s... 999.9 s
Mérésidő: 0.5 s... 999.9 s
GND: OFF (fixen kikapcsolva)
Sweep funkció: igen

Méréstartományok
Mérőfeszültség	Ttartomány	Pontosság
50... ≤500 V	1-50 MΩ 51-2000 MΩ	±5% MÉ ±10% MÉ
500... 1000 V	1-500 MΩ 501-9999 MΩ 10-5000 GΩ	±5% MÉ ±10% MÉ ±15% MÉ

Általános műszaki adatok

Kijelző: kék, 240x64 pontos mátrix LCD
Memória: 100 memória blokk
Interfész: standard: hátsó kivezetés, RS232C, USB, jel I/O (ki/be) és távvezérlés opció: GPIB
Táplálás: 100, 120. 220, 230 V ±10%, 50/60 Hz
Működési hőmérséklet: 0... 40°C, ≤70% RH)
Tárolási hőmérséklet: -10... 70°C, ≤85% RH
Beltéri használat, max. 2000 m
Méretek: 330 (széles) x 148 (magas) x 587 (mély) mm
Súly: kb. 27 kg

Rendelési adatok

GPT-9904: AC 500VA AC/DC átütésvizsgáló / szigetelési ellenállásmérő / földelő vezető mérő
GPT-9903A: AC 500VA AC/DC átütésvizsgáló / szigetelési ellenállásmérő
GPT-9902A: AC 500VA AC/DC átütésvizsgáló
GPT-9901A: AC 500VA AC átütésvizsgáló

8 csatornás szkenner

A készülékhez használható a GSB-01/02 szkenner, mely lehetőséget ad többcsatornás auromatikus mérésekre

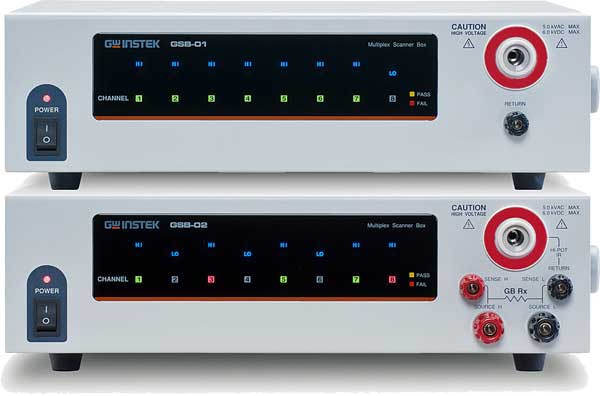

GSB-01, GSB-02 nagyfeszültségű szkennerrek

A készülékhez használható a GSB-01/02 szkenner, mely lehetőséget ad többcsatornás auromatikus mérésekre

Készülékkel szállított tartozékok

Gyors üzembe helyezési útmutató, használati útmutató CD-n, hálózati csatlakozó kábel, Interlock kulcs, hátsó kivezetés dugó, GPT-9803A típusnál: mérőkábel GHT-114, GPT-9904 típusnál: GHT-114 és GTL-115 mérőkábel
