FR3015 röviden
A FUZRR FR3015 a szigetelési ellenállás mérését AC/DC feszültségméréssel, valamint DAR- és PI-vizsgálattal egészíti ki. A háttérvilágítású LCD-kijelző és a mérési eredmények tárolása megkönnyíti a helyszíni munkát.
A műszer szigetelőanyagok, kábelek, transzformátorok, villanymotorok és más elektromos berendezések ellenőrzéséhez használható. Az automatikus kikapcsolás, az adattárolás és a beállítható riasztás támogatja az ismétlődő méréseket.
DAR és PI: a különböző mérési időpontokban kapott ellenállásértékek aránya segíti a szigetelés állapotának értékelését.
Modellek összehasonlítása
| Jellemző | FR3015 | FR3015E |
|---|---|---|
| Mérőfeszültség | 100–1000 V | 250–2500 V |
| Szigetelési ellenállás tartománya | 0,06 MΩ–50 GΩ | 0,10 MΩ–100 GΩ |
Ezen az oldalon az FR3015 típust mutatjuk be. A nagyobb, 2500 V mérőfeszültség és a 100 GΩ felső határ az FR3015E jellemzője.
FR3015 műszaki adatok
| Mérési funkciók | Szigetelési ellenállás, AC/DC feszültség, DAR és PI |
|---|---|
| Mérőfeszültség | 100–1000 V |
| Szigetelési ellenállás tartománya | 0,06 MΩ–50 GΩ |
| Szigetelési ellenállás felbontása | 0,01 MΩ |
| Mérőfeszültség eltérése | A névleges érték ±10%-a |
| DC feszültségmérés | 0–1000 V |
| Feszültségfelbontás | 0,1 V |
| AC feszültségmérés | Igen |
| Kimeneti rövidzárási áram | ≥1,5 mA, 1000 V-nál |
| Abszorpciós arány / polarizációs index | DAR / PI |
| Adattárolás | 500 mérési eredmény |
| Adatátvitel | USB, a gyártói adatlap szerint |
| Tápellátás | 8 db 1,5 V-os AA alkáli elem |
| Kijelző | 4 számjegyű, háttérvilágítású LCD; 73 × 43 mm |
| Automatikus kikapcsolás | 15 perc után, a gyártói adatlap szerint |

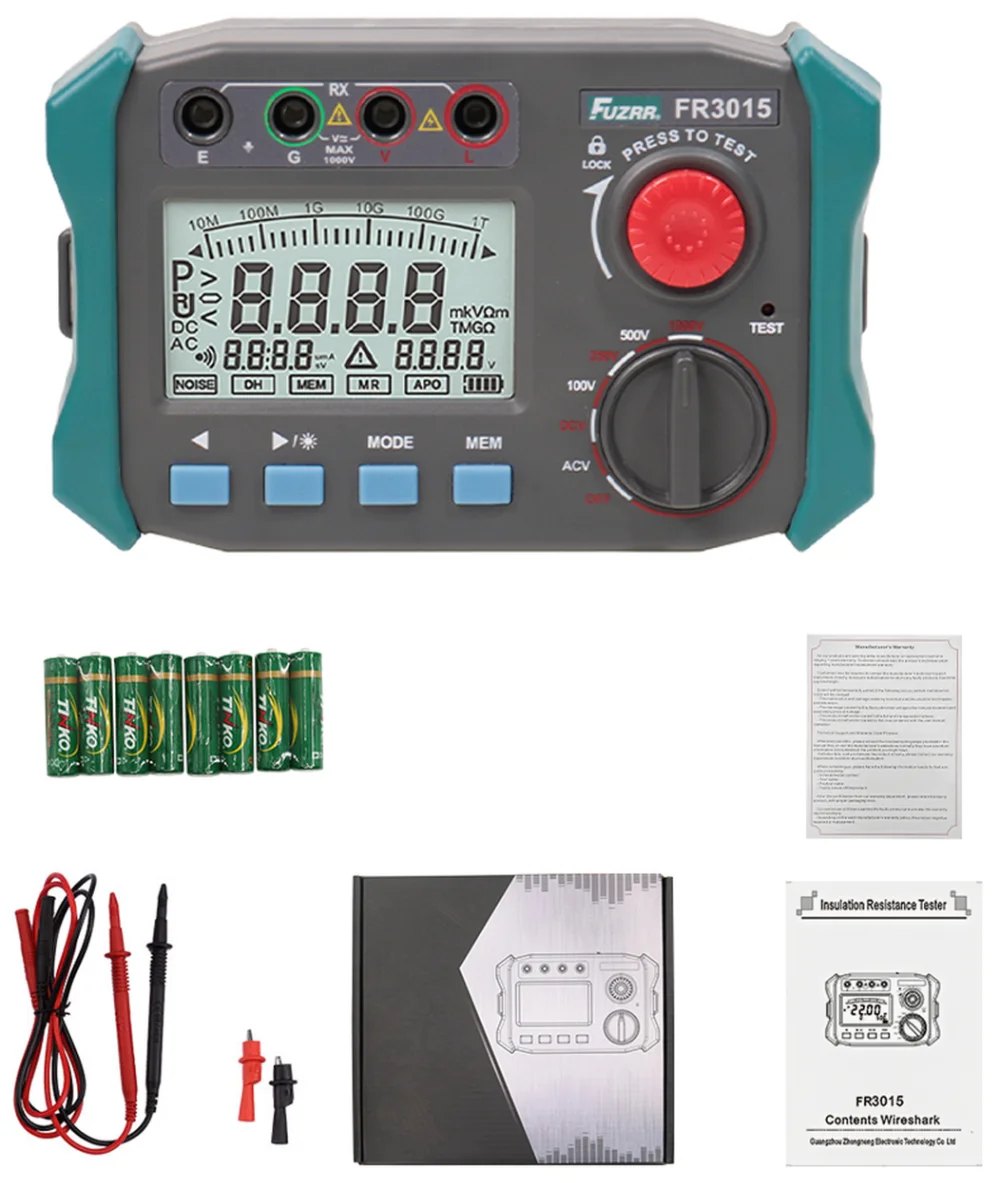

| Mérővezetékek | Piros, fekete és zöld; egyenként 1 m |
| Riasztás | Beállított határérték túllépésekor |
| Méretek (h × sz × ma) | 175 × 112 × 53 mm |
| Tömeg | 1230 g elemekkel |
| Védettség | IP54 |
Szigetelési ellenállásmérés és állapotértékelés
Az ellenállásmérés mellett a DAR és a PI további támpontot ad a szigetelés állapotának követéséhez.
