FR2000A+ röviden

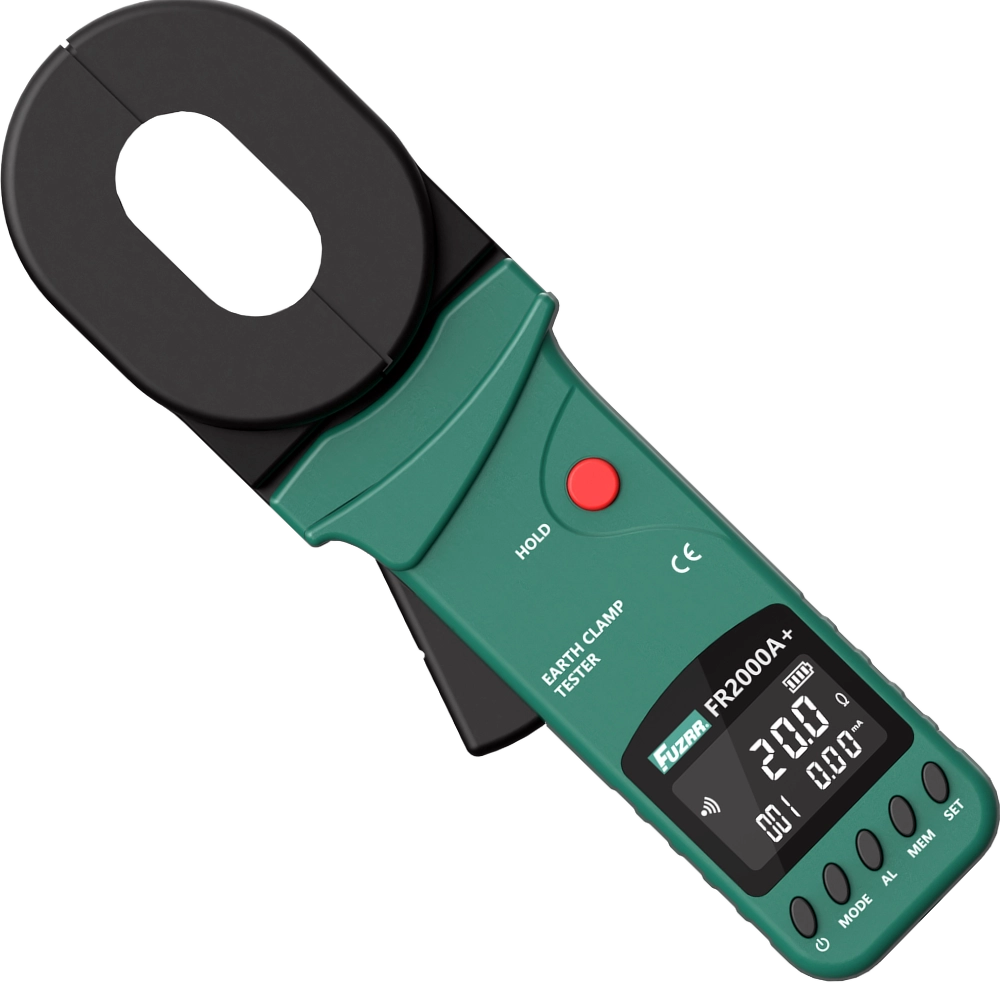

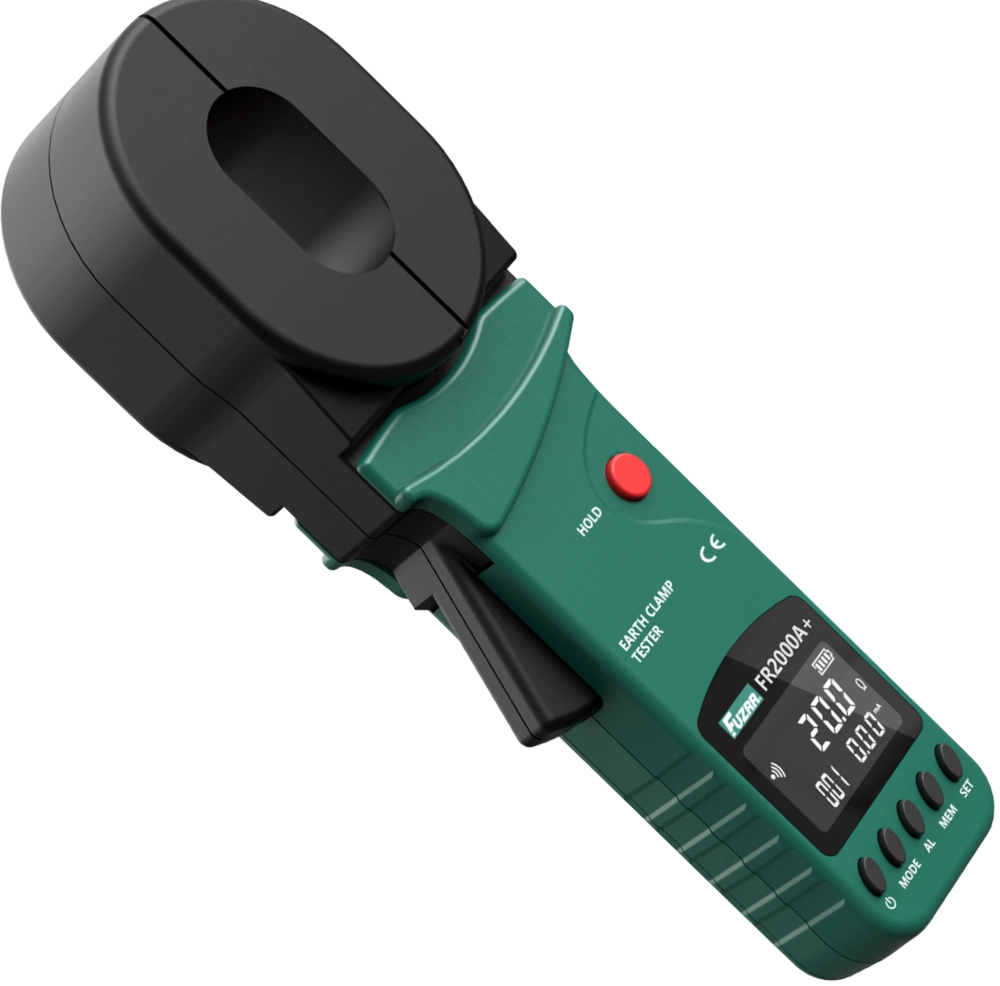

A FUZRR FR2000A+ a földelési rendszer zárt hurokban mérhető ellenállásának ellenőrzésére szolgál. A lakatfejet a földelővezetőre csíptetve a mérés bontás és segédföldelő nélkül elvégezhető, ha a visszavezető ágak biztosítják a zárt hurkot.

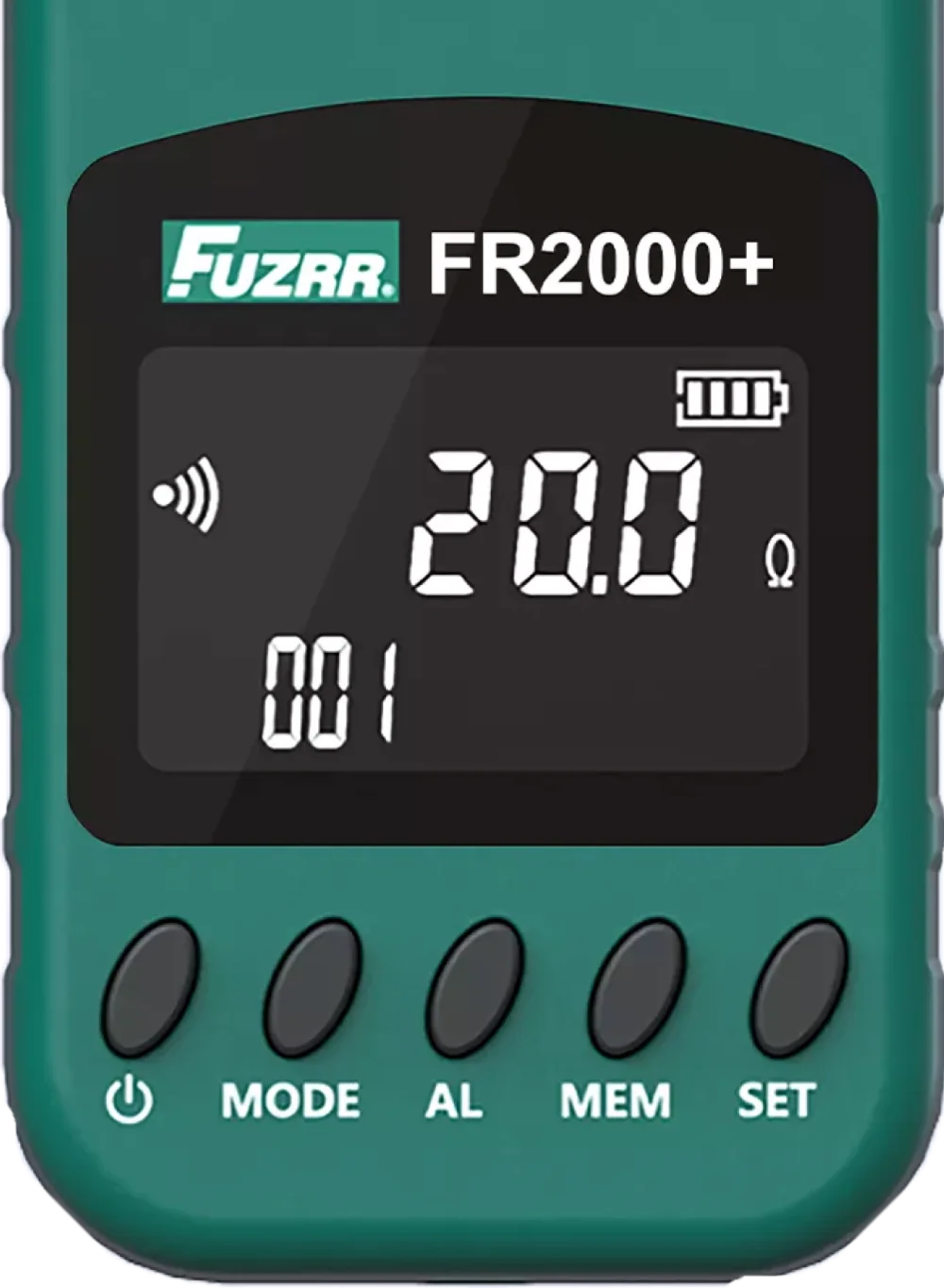

A fekete hátterű LCD-kijelző, a gyors önellenőrzés, a zavaró jelek felismerése és a 300 mérési eredmény tárolása megkönnyíti a helyszíni ellenőrzést. A műszer 55 × 32 mm-es lakatnyílással rendelkezik.
Fontos mérési feltétel: a lakatfogós módszerhez zárt hurok szükséges. Egyetlen, párhuzamos visszavezetés nélküli földelő önálló ellenállása így nem mérhető.
Modellek összehasonlítása
| Jellemző | FR2000A+ | FR2000+ | FR2000B+ | FR2000C+ |
|---|---|---|---|---|
| Ellenállásmérési tartomány | 0,01–200 Ω | 0,01–500 Ω | 0,01–1200 Ω | 0,01–1200 Ω |
| Ellenállásfelbontás | 0,001 Ω | 0,001 Ω | 0,001 Ω | 0,001 Ω |
| Árammérés | Nincs | Nincs | Nincs | 0,00 mA–20 A |
| Áramfelbontás | — | — | — | 0,01 mA |
Az FR2000A+ oszlop színezése kiemeli az ezen az oldalon bemutatott típust. A sorozat általános leírásában szereplő 20 A árammérés csak az FR2000C+ típusra vonatkozik.
FR2000A+ műszaki adatok
| Mérési funkció | Földelési hurok ellenállásának mérése |
|---|---|
| Ellenállásmérési tartomány | 0,01–200 Ω |
| Ellenállásfelbontás | 0,001 Ω |
| Mérési elv | Kölcsönös indukció |
| Lakatnyílás | 55 × 32 mm |
| Kijelző | 4 számjegyű, fekete hátterű LCD; 46 × 29 mm |
| Mintavétel | Kb. 2 mérés/s |
| Adattárolás | 300 mérési eredmény |
| Jelzések | MR (visszahívás), OL (tartománytúllépés), NOISE (zavaró jel), APO (automatikus kikapcsolás) |
| Riasztás | Beállított határérték túllépésekor |
| Tápellátás | 4 db AA alkáli elem, 6 V DC |
| Automatikus kikapcsolás | Kb. 5 perc után |
| Méretek (sz × mé × ma) | 85 × 58 × 285 mm |
| Tömeg | 1180 g elemekkel |
| Védettség | IP45 |
| Gyártó által megadott besorolás | CAT III 300 V; CAT IV 150 V |
| Árammérés | Nincs az FR2000A+ változatban |
Mikor érdemes használni?
Párhuzamos földelési utakból álló hálózatok rendszeres ellenőrzésénél. A mérés előtt ellenőrizze, hogy a vizsgált vezető zárt hurok része-e.
