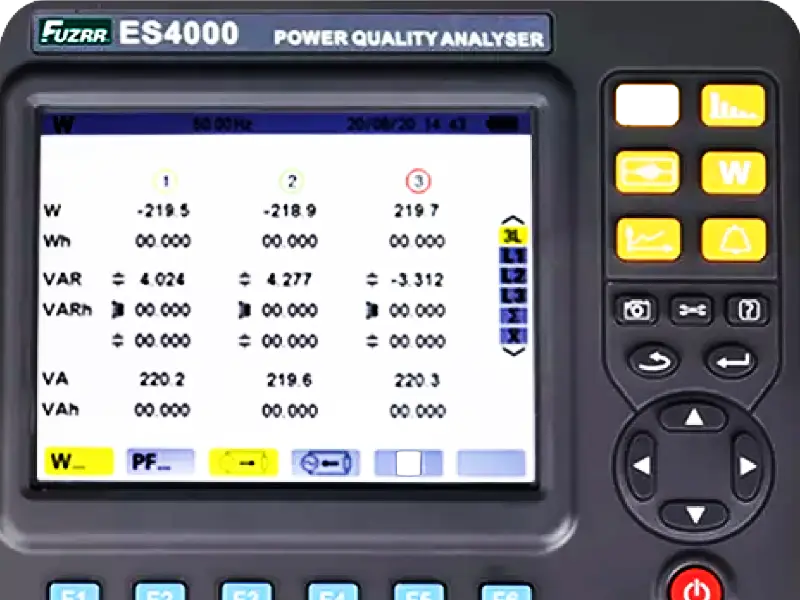

Nyolc mérőcsatorna
Négy feszültség- és négy áramcsatorna, True RMS értékek, csúcsértékek és időszakos minimum/maximum.
Átfogó kép a háromfázisú hálózat állapotáról

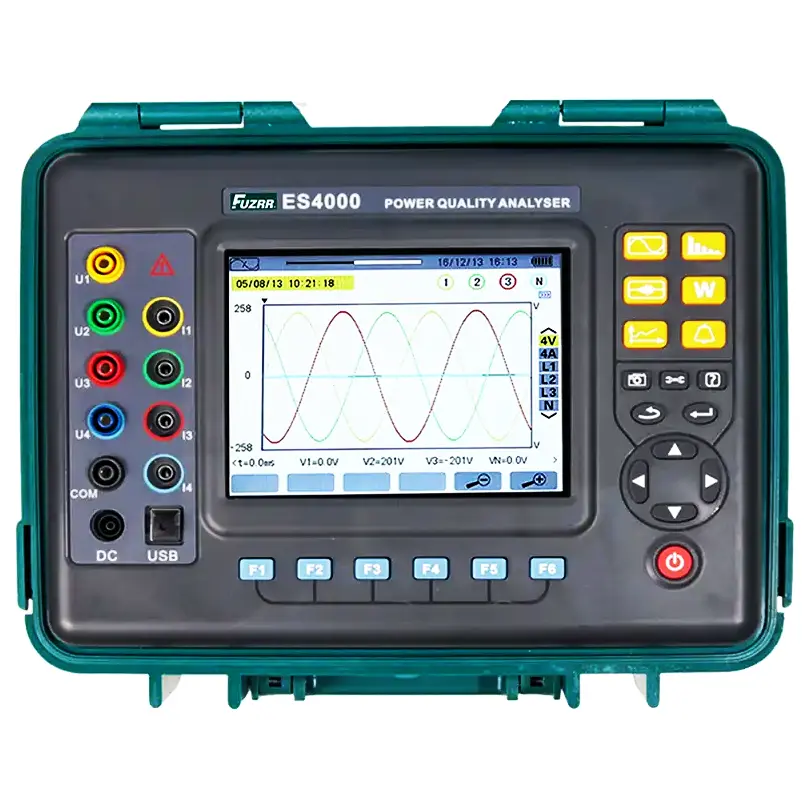

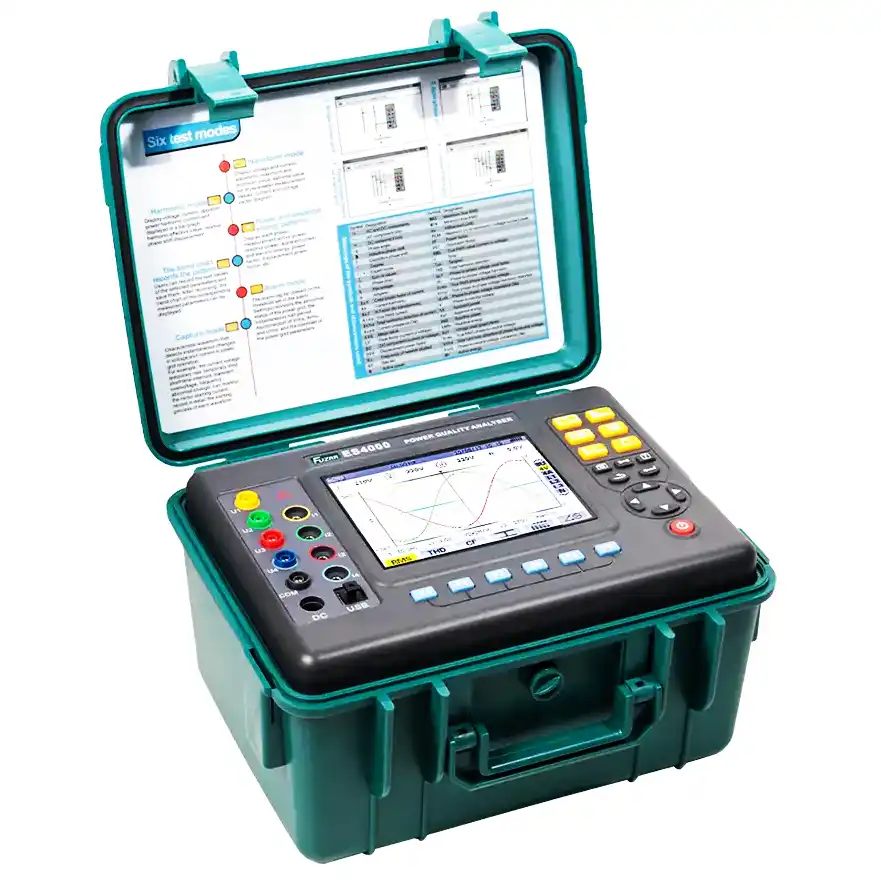

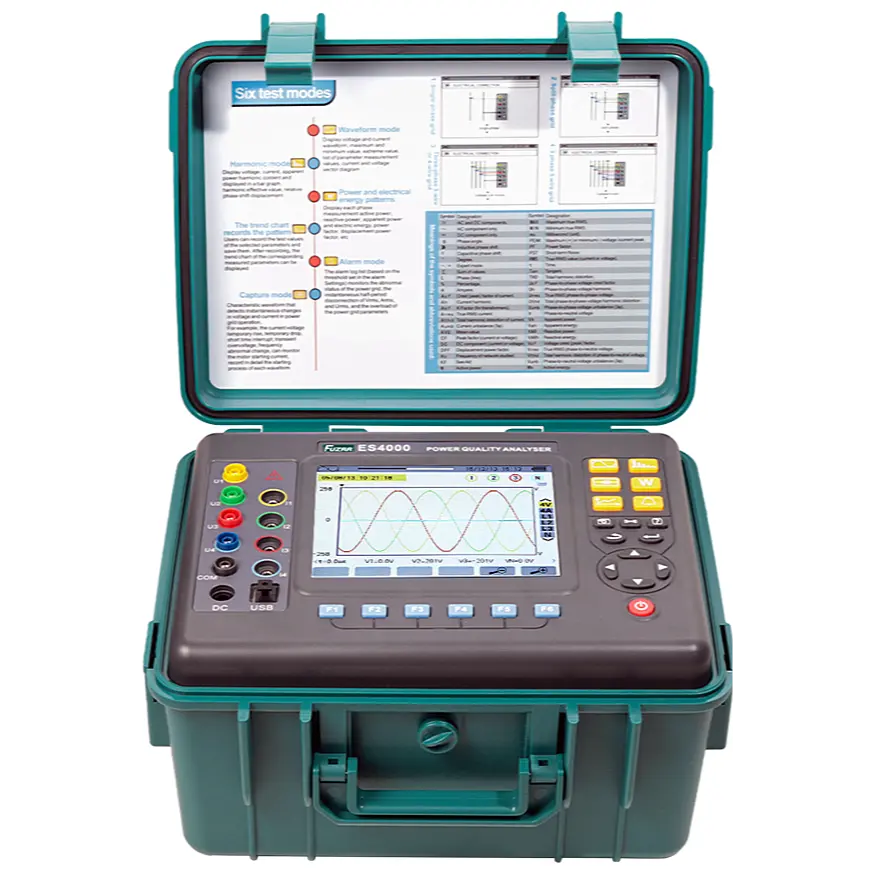

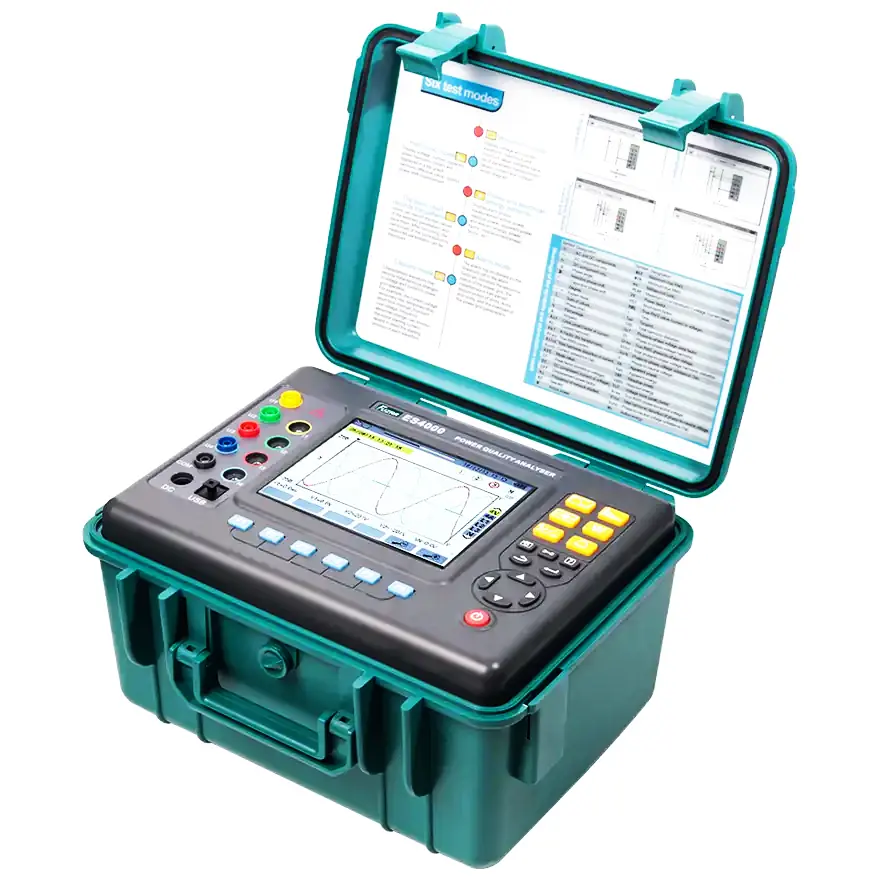

A FUZRR ES4000 hordozható, dobozos kivitelű hálózati analizátor helyszíni hibakereséshez, karbantartáshoz és az elektromos hálózat minőségének vizsgálatához. Egyidejűleg méri a három fázis és a nullavezető áramát, a három fázis feszültségét, valamint a nulla és a föld közötti feszültséget.
Valós idejű hullámalakok, fázorábrák és harmonikus oszlopdiagramok segítik az értékelést. A műszer hatásos, meddő és látszólagos teljesítményt és energiát, teljesítménytényezőt, fázisszöget, aszimmetriát, rövid idejű flickert és transzformátor K-tényezőt is vizsgál.
A DSP + ARM felépítésű készülék 16 bites mintavételt alkalmaz, a gyártó legfeljebb 1 MS/s mintavételi sebességet ad meg. A kezelőfelület angol és kínai nyelvű.
Érzékelőválasztás: az áramtartomány és a teljes mérési pontosság a csatlakoztatott áramérzékelőtől is függ. A 6000 A-es felső érték Rogowski-tekerccsel érhető el.
Főbb jellemzők

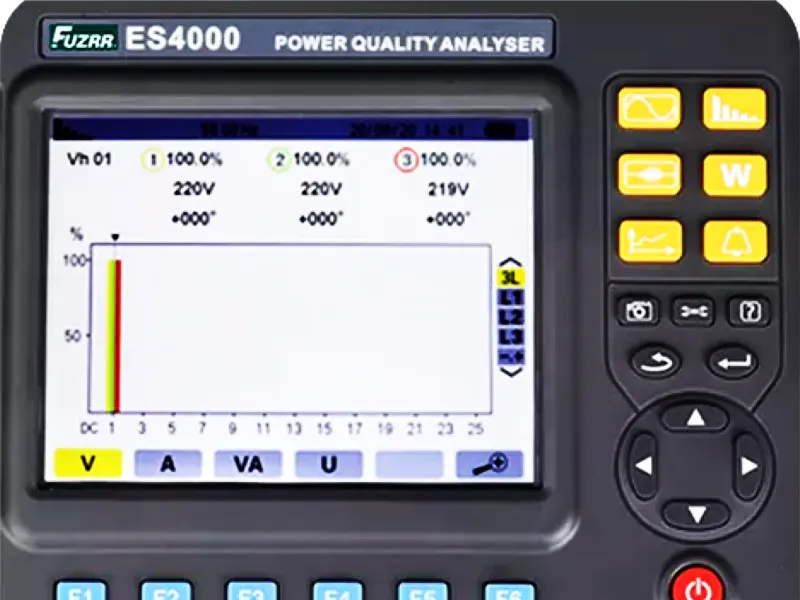

Harmonikusok és THD
Harmonikus elemzés az 50. rendig, fázisonkénti torzítás, fázorábra és transzformátor K-tényező.

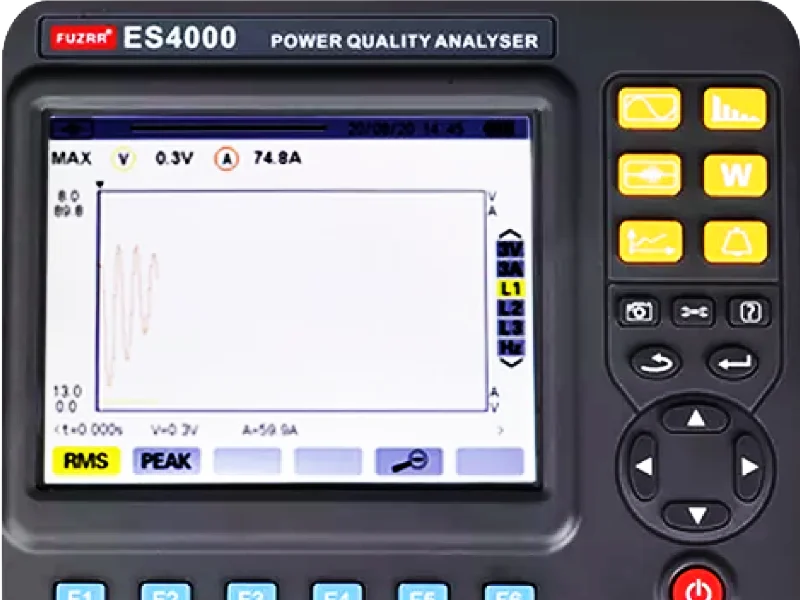

Tranziensek és indulóáram
150 tranziens felvétel tárolása, 100 másodperces indulóáram-rögzítés, feszültségletörések és -emelkedések vizsgálata.

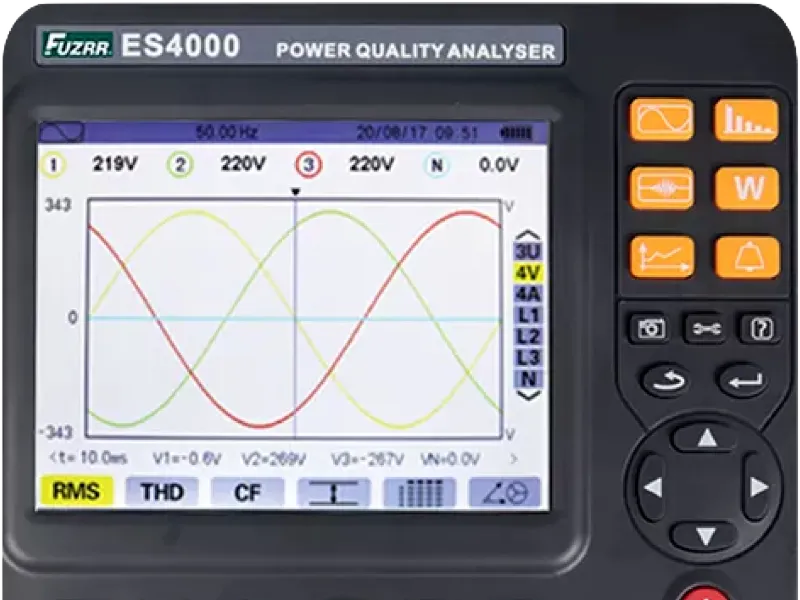

Hosszú idejű adatgyűjtés
Akár 300 napos rögzítés 20 paraméterrel, 5 másodperces időközzel. 12 800 riasztási napló és 60 képernyőkép.
ES4000 műszaki adatok
| Jellemző | Adat |
|---|---|
| Feszültségcsatornák / áramcsatornák | 4 / 4 |
| Fázisfeszültség / vonali feszültség | 1,0–1000 V / 1,0–2000 V |
| Kijelző | 5,6″ színes LCD, 640 × 480 képpont, 116 × 88 mm |
| Tápellátás | 9,6 V-os újratölthető lítiumakkumulátor, külső töltő |
| Méret | 277,2 × 277,5 × 153 mm |
| Teljesítményjellemzők | W, VA, var, PF, DPF, cosφ, tanφ |
| Energiamérés | Wh, varh, VAh |
| Harmonikus elemzés / THD | Az 50. rendig, fázisonként |
| Tranziensrögzítés | 150 felvétel |
| Indulóáram-rögzítés | 100 s |
| Adatrögzítés | 300 nap, 20 paraméter egyidejű rögzítésével, 5 s időközzel |
| Riasztások | 40 választható paramétertípus, 12 800 naplóbejegyzés |
| Képernyőképek | 60 kép |
| Tároló | Beépített 2 GB-os memóriakártya a trendekhez |
| További funkciók | Szakértői mód; flicker; háromfázisú aszimmetria; MIN/MAX; csúcsérték; automatikus fázorábra |
| Mérési kategória a gyártó szerint | CAT III 1000 V / CAT IV 600 V |
| Gyártói szabványhivatkozások | IEC 61010, IEC 61010-031, IEC 61326; 2. szennyezettségi fok |
| Védettség | IP45 |
Választható áramérzékelők
| Érzékelő | Mérési tartomány | Lakatnyílás / bemenet |
|---|---|---|
| 008 lakatfogó | 10 mA–10 A | 8 × 15 mm |
| 020 lakatfogó | 0,10–100 A | 20 × 20 mm |
| 050 lakatfogó | 1–1000 A | 50 × 50 mm |
| Rogowski-tekercs | 10–6000 A | A forrás nem adja meg |
| Más illeszthető áramváltó | Műszerbemenet: 1–500 mA | Az érzékelő áttételétől függ |
Mérési tartományok és pontosság
| Mért jellemző | Mérési tartomány | Kijelzési felbontás | Legnagyobb hiba referenciatartományban |
|---|---|---|---|
| Frekvencia | 40Hz–70Hz | 0,01Hz | ±(0,03)Hz |
| Fázisfeszültség (True RMS) | 1,0V–1000V | Min, 0,1V | ±(0,5%+5 digit) |
| Vonali feszültség (True RMS) | 1,0V–2000V | Min, 0,1V | ±(0,5%+5 digit) |
| DC feszültség | 1,0V–1000V | Min, 0,1V | ±(1,0%+5 digit) |
| Áram (True RMS) | 10mA–6000A | Min, 1mA | ±(0,5%+5 digit) |
| Fázisfeszültség csúcsértéke | 1,0V–1414V | Min, 0,1V | ±(1,0%+5 digit) |
| Vonali feszültség csúcsértéke | 1,0V–2828V | Min, 0,1V | ±(1,0%+5 digit) |
| Áramcsúcs | 10mA–8484A | Min, 1mA | ±(1,0%+5 digit) |
| Csúcstényező | 1,00–3,99 | 0,01 | ±(1%+2 digit) |
| 4,00–9,99 | 0,01 | ±(5%+2 digit) | |
| Hatásos teljesítmény | 0,000W–9999,9kW | Min, 0,001W | ±(1%+3 digit) cosφ≥0,8 |
| ±(1,5%+10 digit) 0,2≤cosφ<0,8 | |||
| Meddő teljesítmény (induktív / kapacitív) | 0,000VAR–9999,9kVAR | Min, 0,001VAR | ±(1%+3 digit) sinφ≥0,5 |
| ±(1,5%+10 digit) 0,2≤sinφ<0,5 | |||
| Látszólagos teljesítmény | 0,000VA–9999,9kVA | Min, 0,001VA | ±(1%+3 digit) |
| Teljesítménytényező | -1,000–1,000 | 0,001 | ±(1,5%+3 digit) cosφ≥0,5 |
| ±(1,5%+10 digit) 0,2≤cosφ<0,5 | |||
| Hatásos energia | 0,000Wh–9999,9MWh | Min, 0,001Wh | ±(1%+3 digit) cosφ≥0,8 |
| ±(1,5%+10 digit) 0,2≤cosφ<0,8 | |||
| Meddő energia (induktív / kapacitív) | 0,000VARh–9999,9MVARh | Min, 0,001VARh | ±(1%+3 digit) sinφ≥0,5 |
| ±(1,5%+10 digit) 0,2≤sinφ<0,5 | |||
| Látszólagos energia | 0,000VAh–9999,9MVAh | Min, 0,001VAh | ±(1%+3 digit) |
| Fázisszög | -179°–180° | 1° | ±(2°) |
| Tanφ (VA≥50VA) | -32,76–32,76 | Min, 0,001 | φ:±(1°) |
| Alapharmonikus teljesítménytényező (DPF) | -1,000–1,000 | 0,001 | φ:±(1°) |
| Harmonikus arány (1–50, rend, Urms >50 V) | 0,0%–99,9% | 0,1% | ±(1%+5 digit) |
| Harmonikus fázisszög (Urms >50 V) | -179°–180° | 1° | ±(3°) 1–25, harmonikus |
| ±(10°) 26–50, harmonikus | |||
| Teljes harmonikus torzítás (THD / THD-F), ≤50, rend | 0,0%–99,9% | 0,1% | ±(1%+5 digit) |
| Torzítási tényező (DF / THD-R), ≤50, rend | 0,0%–99,9% | 0,1% | ±(1%+10 digit) |
| Transzformátor K-tényező | 1,00–99,99 | 0,01 | ±(5%) |
| Háromfázisú aszimmetria | 0,0%–100% | 0,1% | ±(1%) |
Lakatfogók pontossági adatai
| Instrument | 1pcs | ||
| Instrument box | 1pcs | ||
| Monitoring software CD | 1pcs | ||
| Current clamp | 4 types of 4 each, 16 in total | ||
| USB communication cable | 1 | ||
| Charger | 1pcs | ||
| Alligator clip | 5 | ||
| Test line | 5 (yellow, green, red, blue, black 1 each) | ||
| User manual warranty certificate | 1pcs | ||
Pontosság: ±(a mért érték %-a + digit), ha más feltétel nem szerepel. A felbontás és a mérési tartomány az érzékelőtől és a beállítástól függ. Az analizátor és az áramérzékelők gyártói hibadatait külön közöljük. A vonali feszültségtartomány felső határa nem azonos a CAT kategória névleges feszültségével.

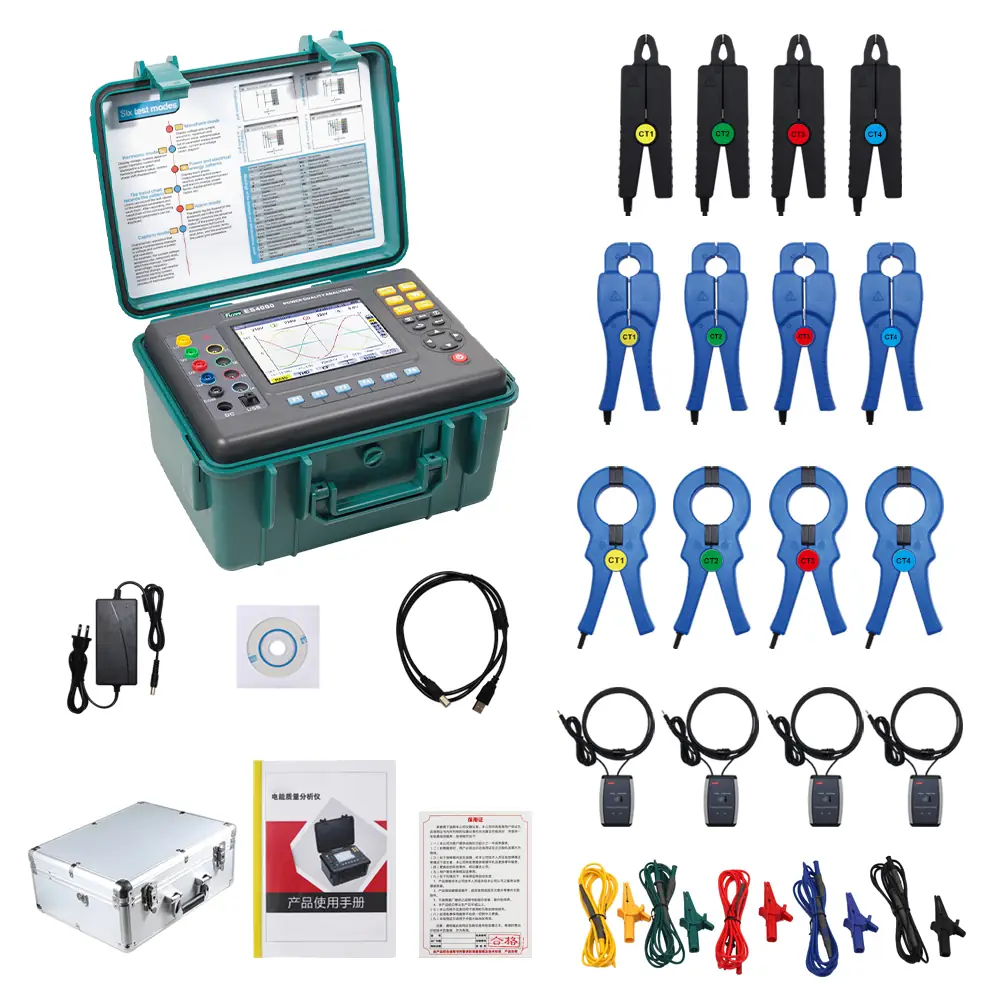

Szállítási tartalom és érzékelőválasztás
- ES4000 analizátor és műszerdoboz
- Felügyeleti szoftver CD-n
- USB kommunikációs kábel és töltő
- 5 db krokodilcsipesz
- 5 mérővezeték: sárga, zöld, piros, kék és fekete
- Használati útmutató és garanciajegy
- Áramérzékelők a választott összeállítás szerint
A gyártói csomaglista „4 típusból 4-4 db, összesen 16 db” áramérzékelőt említ, miközben az érzékelőket választhatóként jelöli. A tényleges szállítási összeállítást ajánlatkéréskor szükséges egyeztetni.

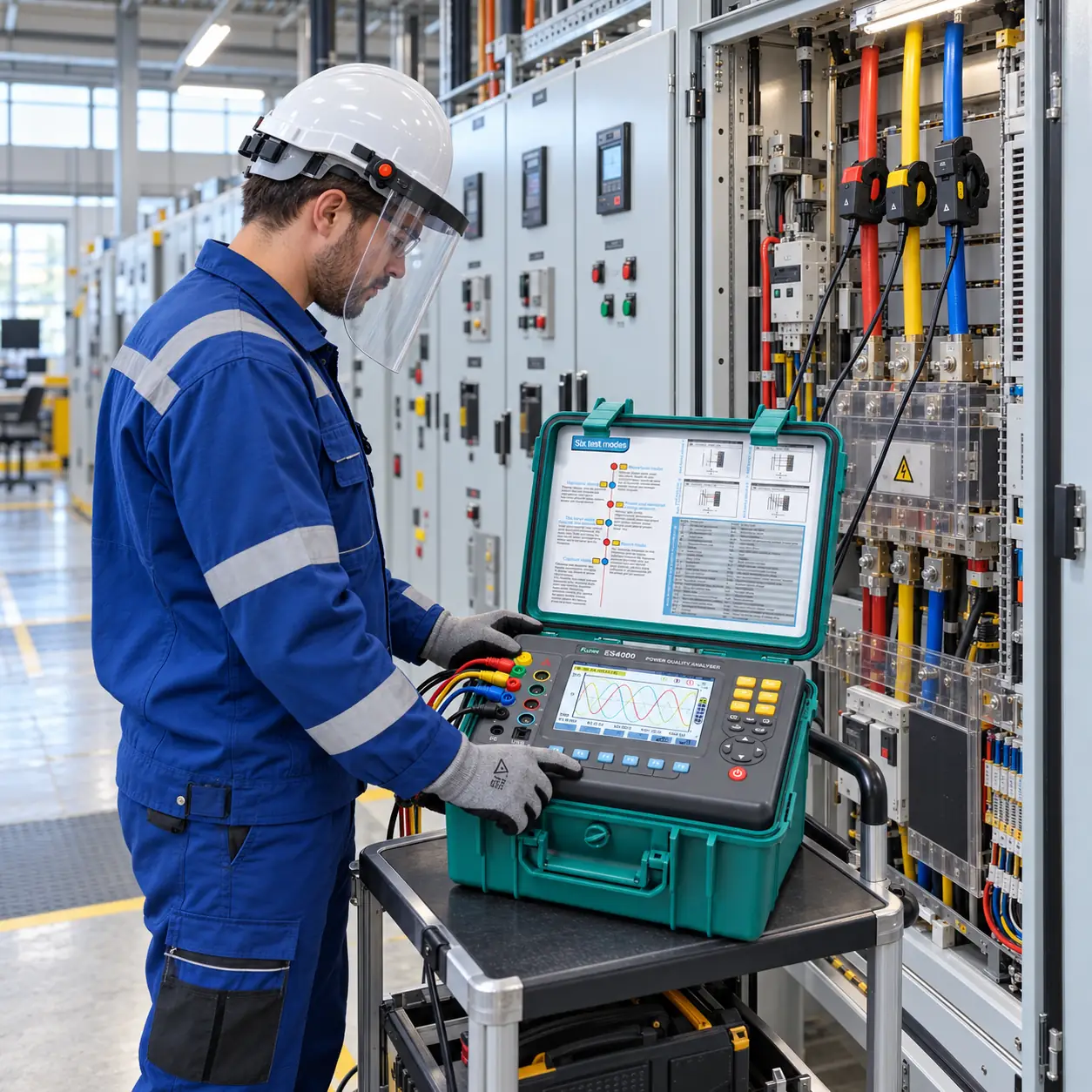

Hálózati minőségvizsgálat és hibakeresés
Ipari üzemek · Energiaellátás · Vasút · Karbantartás
