Az ES3022 sorozat röviden
A FUZRR ES3022 sorozat a lakatfogós hurokellenállás-mérést és a 3/4 vezetékes szondás földelési ellenállásmérést egy műszerben egyesíti. Az AC áram- és feszültségmérés tovább bővíti a helyszíni mérési lehetőségeket.
Az ES3022E és ES3022F a talaj fajlagos ellenállásának mérésére is alkalmas. Az USB-adatátvitel mindhárom változatban elérhető; az ES3022F Bluetooth-kapcsolatot is kínál. A színes kijelző és a tölthető akkumulátor mindegyik kivitel közös jellemzője.
A mérési módszer számít: a lakatfogós mód hurokellenállást mér; a szondás mérés külön funkció. Az eredmény értelmezése mindig a használt mérési elrendezéshez igazodik.
Modellek összehasonlítása
| Jellemző | ES3022 | ES3022E | ES3022F |
|---|---|---|---|
| Lakatfogós ellenállásmérés | 0,00–1500 Ω | 0,00–1800 Ω | 0,00–2000 Ω |
| AC árammérés | 0–40 A | 0–50 A | 0–60 A |
| Áramfelbontás | 1 µA | 1 µA | 1 µA |
| 3/4 vezetékes ellenállásmérés | 0,00–3000 Ω | 0,00–30 kΩ | 0,00–30 kΩ |
| Talaj fajlagos ellenállása | Nincs | 0–9999 kΩ·m | 0–9999 kΩ·m |
| AC feszültségmérés felső határa | 600 V | 600 V | 600 V |
| Bluetooth | Nincs | Nincs | Igen |
| USB-adatátvitel | Igen | Igen | Igen |
| Tölthető akkumulátor | Igen | Igen | Igen |
| Színes TFT kijelző | Igen | Igen | Igen |
Közös műszaki adatok
| Mérési funkciók | Földelési és hurokellenállás, AC áram, AC feszültség; további funkciók a táblázat szerint |
|---|---|
| Ellenállásfelbontás | 0,01 Ω |
| Áramfelbontás | 0,001 mA (1 µA) |
| Feszültségfelbontás | 0,01 V |

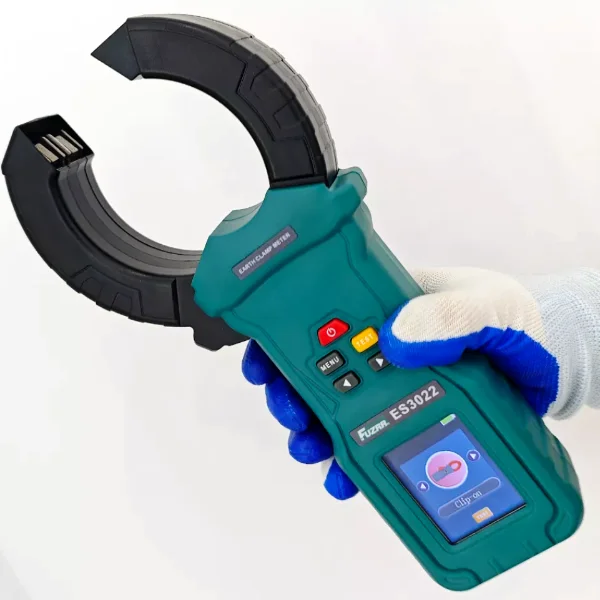

| Lakatnyílás | 68 mm (gyártói PDF) |
| Kijelző | 2,4 hüvelykes színes LCD/TFT; 46 × 29 mm |
| Mérési sebesség | 1 mérés/másodperc |
| Adattárolás | 100 eredményő |
| Adatvisszaolvasás | Tárolt eredmények megjelenítése |
| Adatátvitel | USB; számítógépes mentés és nyomtatás |
| Riasztás | Beállított határérték túllépésekor |
| Méréshatár túllépése | OL jelzés |
| Memória telítettsége | FULL jelzés |
| Tápellátás | 3,7 V-os lítiumakkumulátor |
| Akkumulátorjelzés | Töltöttség és alacsony akkumulátor jelzése |
| Automatikus kikapcsolás | 15 perc után |
| Áramfelvétel | Legfeljebb 750 mA |
| Méretek (h × sz × ma) | 273 × 106 × 53 mm |
| Tömeg | 975 g, akkumulátorral |
| Védettség | IP45 (gyártói weboldal) |
| CAT-besorolás | CAT III 300 V / CAT IV 150 V |
| Szennyezettségi fok | 2 |
| Referenciafeltételek | 23 °C ±5 °C; RH 75% alatt |
| Üzemi környezet | −10–40 °C; RH 80% alatt |
| Tárolási környezet | −20–60 °C; RH 70% alatt |
| Gyártó által felsorolt szabványok | IEC 61010-1, IEC 61010-031, IEC 61557-1 |
Adattárolás – forráseltérés: a gyártói termékoldal 500, a PDF-adatlap 100 eredményt ad meg. A pontos kivitel memóriakapacitása egyeztetendő.
Melyik változat felel meg a feladatnak?
Írja meg a szükséges mérési módot, az áramtartományt és azt, hogy kíván-e talaj fajlagos ellenállást mérni vagy Bluetooth-kapcsolatot használni.
