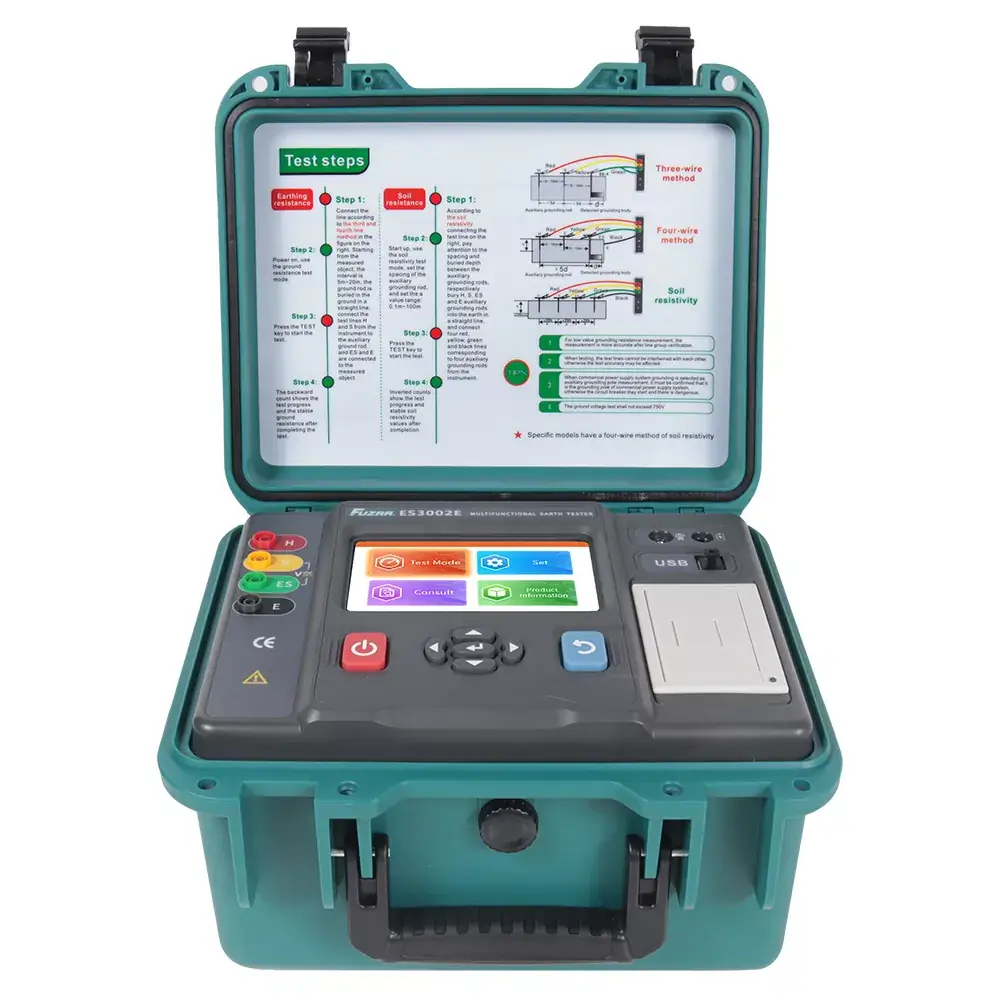

Segédszondás mérés

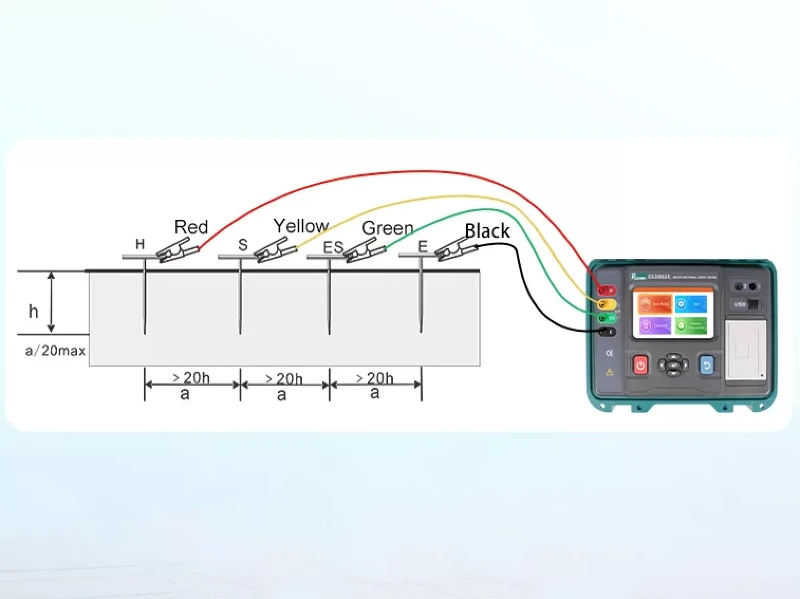

2, 3 és 4 vezetékes módszer, valamint talaj-fajlagosellenállás-mérés. A mérési szinuszjel frekvenciája 128 Hz.
Több mérési módszer a helyszíni feladathoz

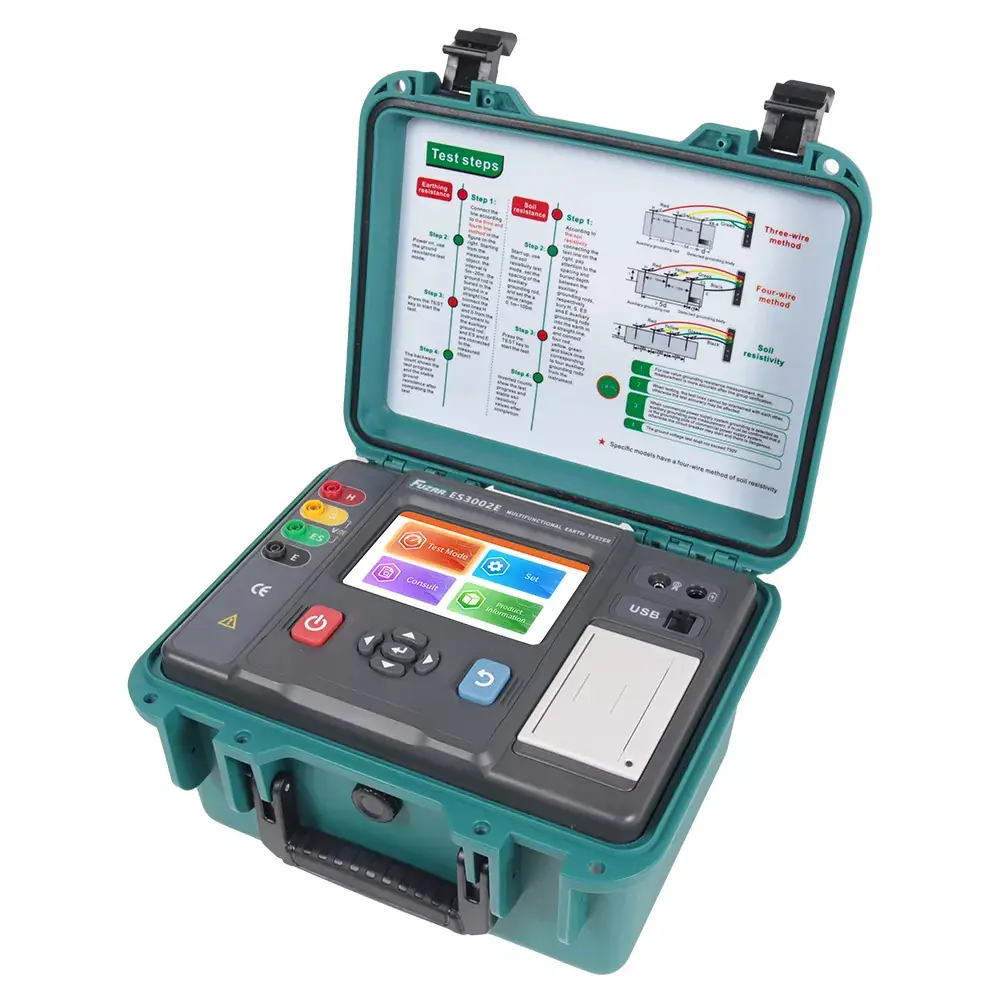

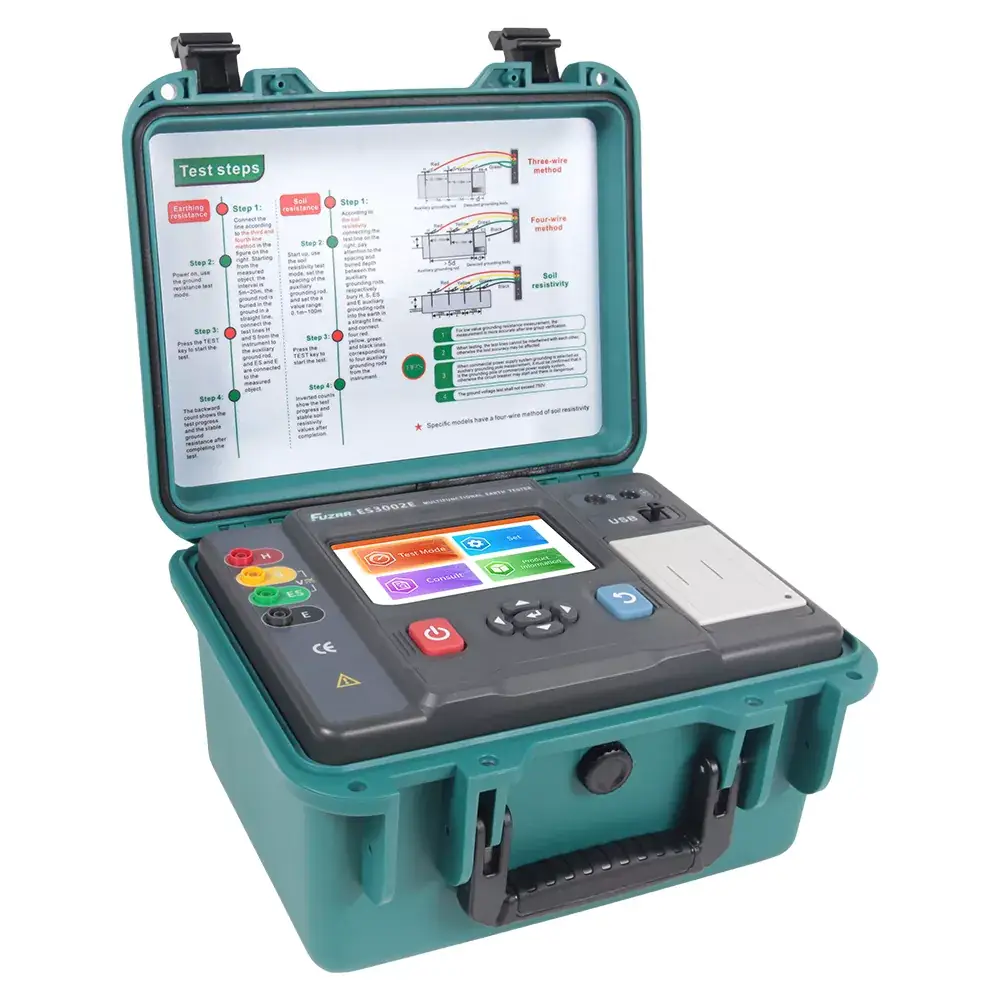

Az ES3002E a hagyományos segédszondás földelésmérést szelektív és kétlakatfogós eljárással egészíti ki. Földelési hálózatok, épületek, ipari létesítmények, távvezetékoszlopok és villámvédelmi földelések ellenőrzéséhez használható.
A műszer a talaj fajlagos ellenállását, az egyenáramú ellenállást, a földfeszültséget, a DC feszültséget és a váltakozó áramot is méri. A háttérvilágítású kijelző, a mérési adatok tárolása és az USB kapcsolat megkönnyíti a helyszíni munkát és az eredmények későbbi feldolgozását.
A kétlakatfogós módszer feltétele: a mérőjel számára zárt földelési huroknak kell rendelkezésre állnia. Alkalmas földelési hálózaton segédszondák telepítése és a vizsgált ág bontása nélkül végezhető mérés; elszigetelt, egyedi földelőhöz segédszondás módszer szükséges.
Főbb jellemzők

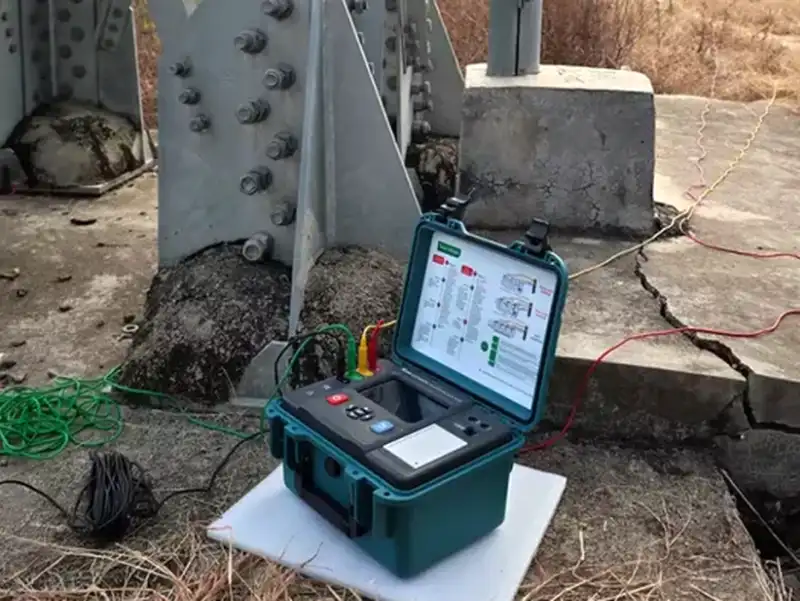

Szelektív földelésmérés
A vizsgált földelési ág méréséhez segédszondák és lakatfogó használhatók. A szelektív módszer tartománya 0,00 Ω–3,000 kΩ.

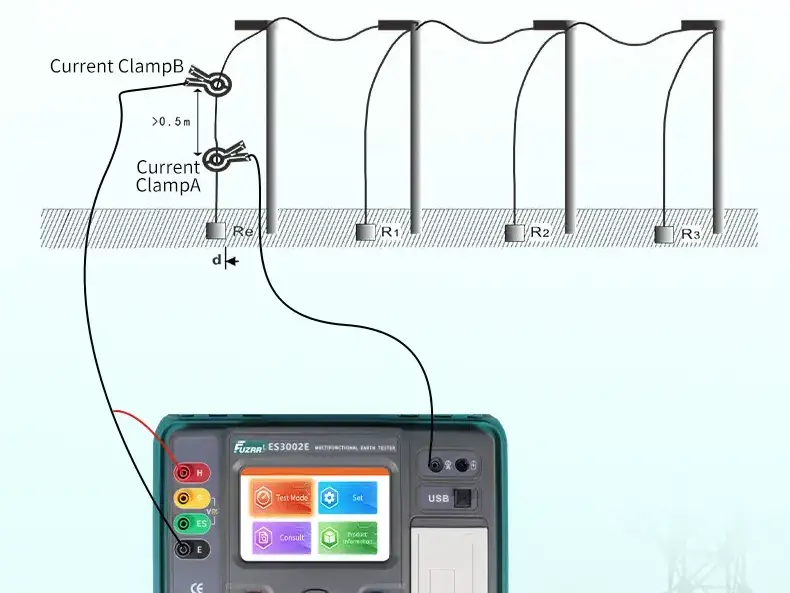

Kétlakatfogós eljárás
A jeladó és az érzékelő lakatfogó a földelési hurkon végzi a mérést. Tartomány: 0,00 Ω–200 Ω; a módszerhez zárt hurok szükséges.

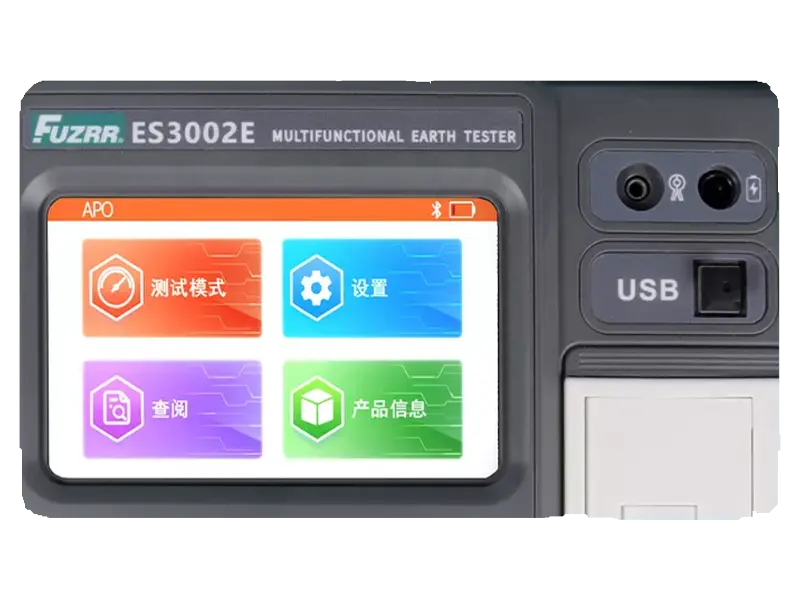

Memória és USB
500 mérési adatsor tárolása, számítógépes adatkiolvasás USB-n, beépített 11,1 V-os lítiumakkumulátor és állítható automatikus kikapcsolás.
ES3002E műszaki adatok
| Mérési funkció | Tartomány | Pontosság / összefüggés | Felbontás (gyártói adat) |
|---|---|---|---|
| Földelési ellenállás, 2/3/4 vezetékes módszer | 0,000 Ω–200,00 kΩ | ±(1,5% mért érték + 70 digit) | 0,001 Ω |
| DC ellenállás | 0,000 Ω–200,00 kΩ | ±(1,5% mért érték + 70 digit) | 0,001 Ω |
| Földelési ellenállás, szelektív módszer | 0,00 Ω–3,000 kΩ | ±(2% mért érték + 30 digit) | 0,01 Ω |
| Földelési ellenállás, kétlakatfogós módszer | 0,00 Ω–200 Ω | ±(10% mért érték + 10 digit) | 0,01 Ω |
| Talaj fajlagos ellenállása | 0,00 Ωm–9999 kΩm | ρ = 2πaR | 0,01 Ωm |
| Földfeszültség | 0,000 V–50,00 V | ±(1,5% mért érték + 50 digit) | 0,001 V |
| DC feszültség | 0,000 V–50,00 V | ±(1,5% mért érték + 50 digit) | 0,001 V |
| AC áram | 0,00 A–1000,0 A | ±(2% mért érték + 50 digit) | 0,01 mA |
Közös jellemzők
| Jellemző | Adat |
|---|---|
| Referenciafeltételek | 23 °C ±5 °C; relatív páratartalom <75% |
| Tápellátás | Beépített 11,1 V-os lítiumakkumulátor; teljes töltéssel több mint 1000 mérés AC ellenállásmérési módban |
| Automatikus kikapcsolás | APO: alapbeállítás szerint 15 perc után; a kikapcsolási idő módosítható |
| Mérési idő / frissítés | AC áram: kb. 3 mérés/s; földelési ellenállás és talaj fajlagos ellenállása: kb. 10 s/mérés |
| Háttérvilágítás | Szabályozható háttérvilágítás |
| Vizsgálójel | 128 Hz-es szinuszjel |
| Adattárolás | 500 mérési adatsor |
| Elektródatávolság | 0,1–100,0 m |
| USB kapcsolat | Adatkiolvasás és mérési adatok mentése |
| Tömeg | Műszer: 1975 g akkumulátorral; két lakatfogó együtt: 940 g; mérővezetékek: 1300 g |
| Gyártó által hivatkozott biztonsági előírások | IEC 61010-1: CAT III 300 V, CAT IV 150 V, 2-es szennyezettségi fok; IEC 61010-031; IEC 61557-1; IEC 61557-5; JJG 366-2004; JJG 1054-2009 |
| Védettség | IP45 |

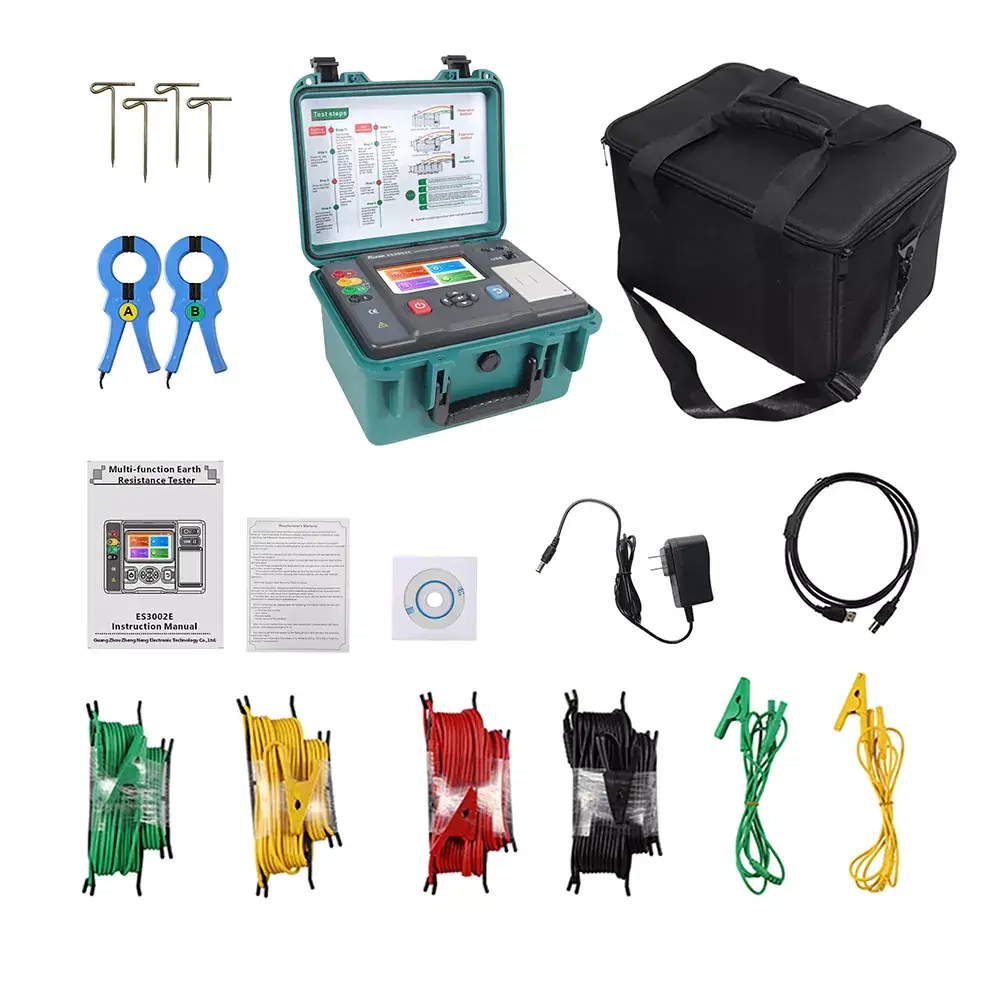

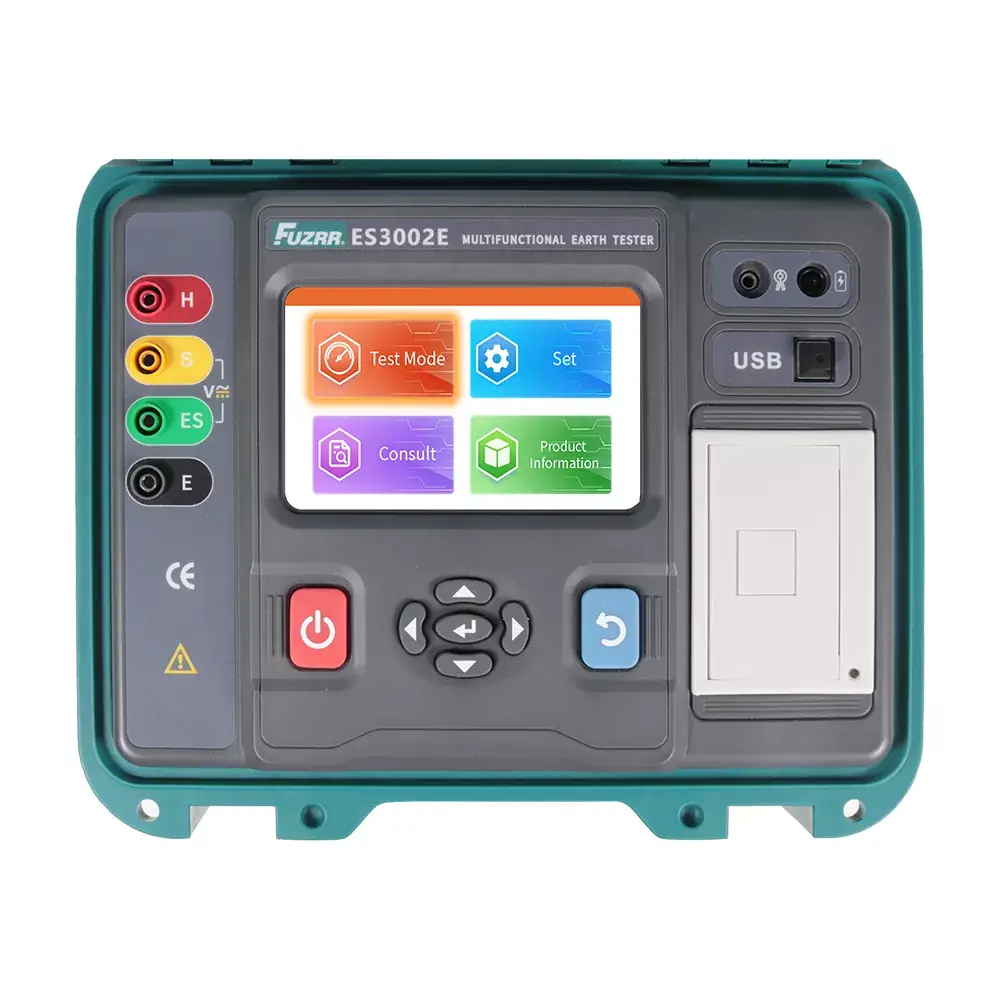

Műszer és tartozékok
- ES3002E mérőműszer és műszertáska
- 4 db segédföldelő szonda
- 2 db lakatfogó
- 4 db mérővezeték és 2 db egyszerű mérőkábel
- Felügyeleti szoftver CD-n és USB kábel
- Töltő, használati útmutató és garanciajegy
Földelések helyszíni ellenőrzéséhez
Ipari földelések · Villámvédelem · Távvezetékoszlopok · Telekommunikáció
