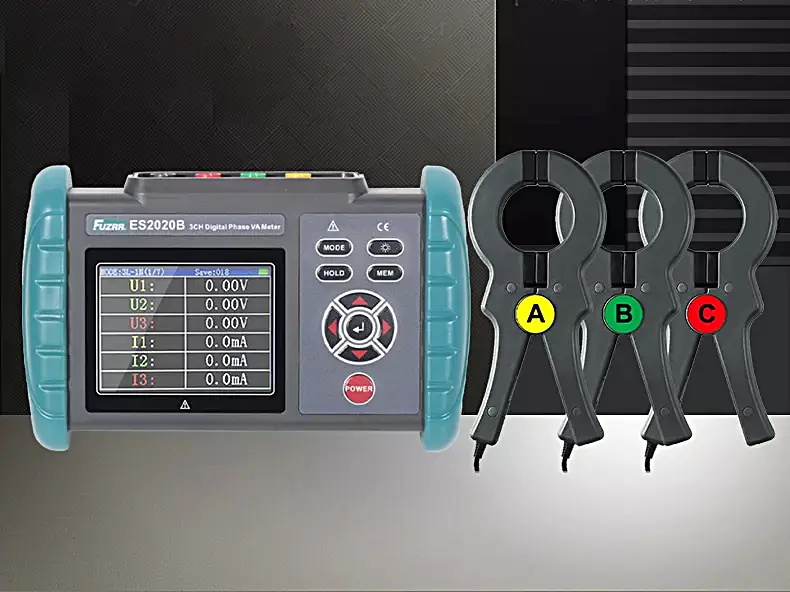

Fázisszög és fázissorrend
0,0–360,0° fázisszögmérés 0,1° felbontással, valamint a feszültség- és áramfázisok sorrendjének kijelzése.

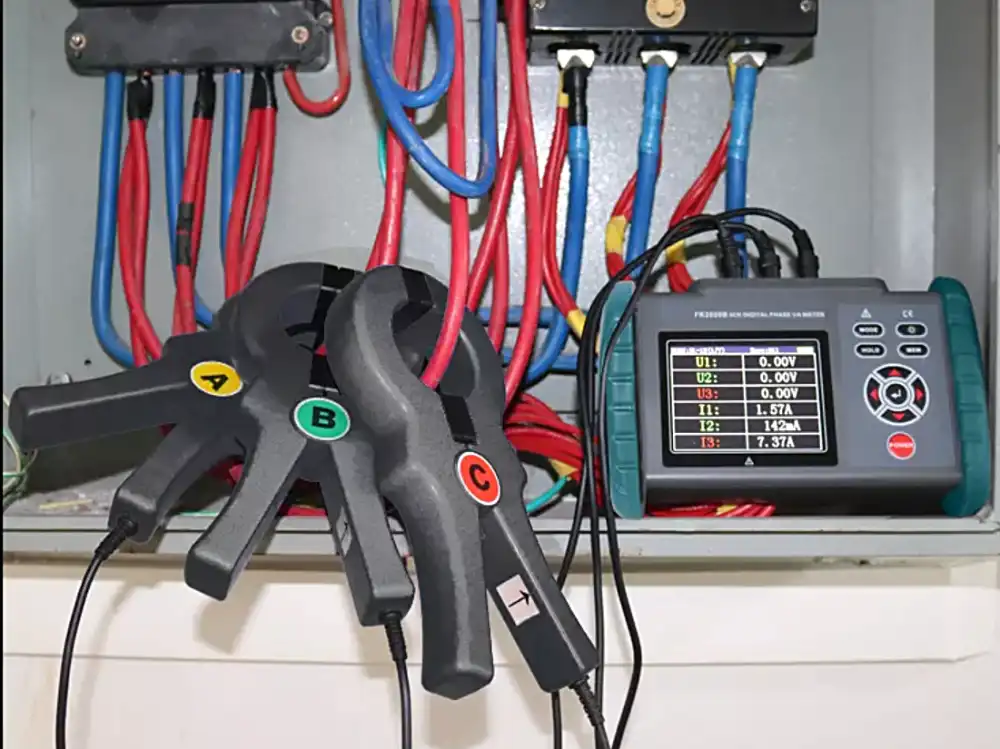

Háromfázisú rendszerek és szekunder körök vizsgálata

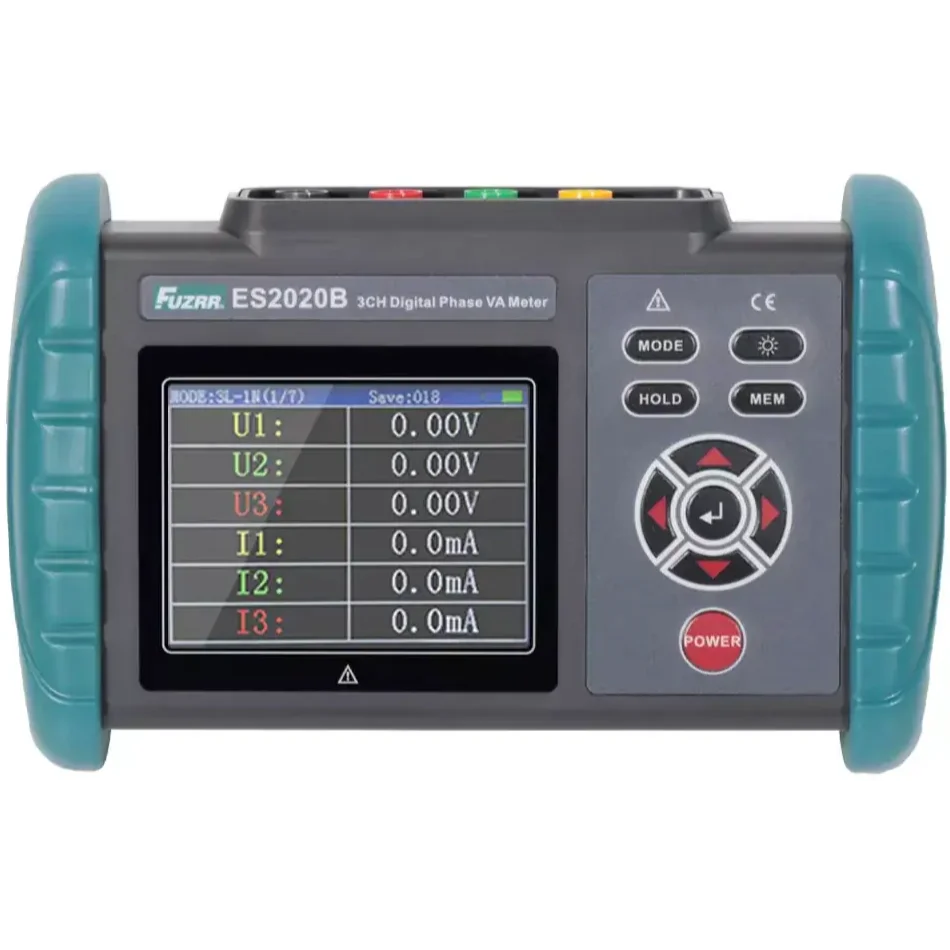

Az ES2020B hordozható, többfunkciós műszer AC feszültség, AC áram, frekvencia, teljesítmény és fázisszög mérésére. Meghatározza a feszültségek, az áramok, illetve a feszültség és az áram közötti fázisviszonyokat, és ellenőrzi a háromfázisú fázissorrendet.
Energiafogyasztás-mérők bekötésének, transzformátorok kapcsolási csoportjának, relévédelmi és differenciálvédelmi körök fázisviszonyainak ellenőrzéséhez használható. Segít az induktív és kapacitív jelleg megítélésében, a szekunder áramkörök vizsgálatában, valamint üzembe helyezési és karbantartási feladatoknál.
Adatfeldolgozás: 500 mérési adatsor tárolható. Az USB kapcsolaton keresztül a számítógépre továbbított adatok elemezhetők, menthetők és dokumentálhatók.
Főbb jellemzők

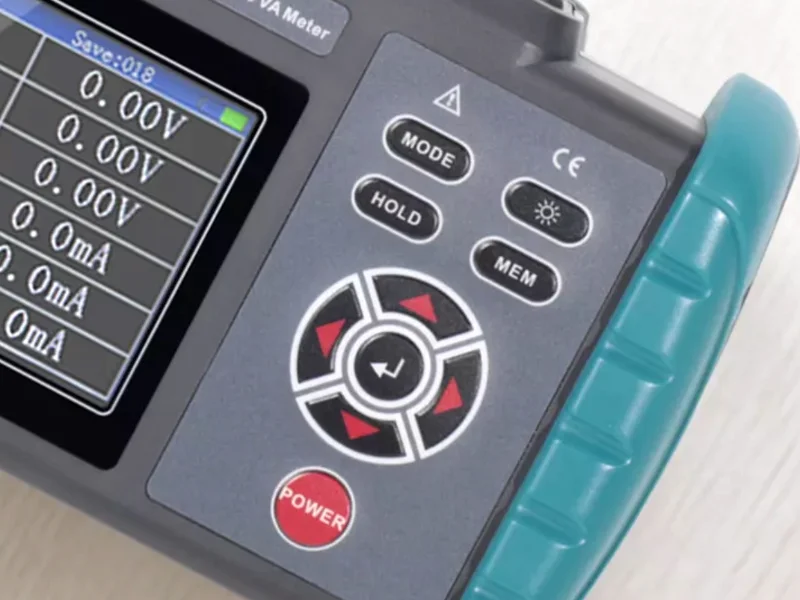

Feszültség és áram
AC 0,00–600 V és AC 0,0 mA–1000 A. A mellékelt három áramlakatfogó nyílása Ø50 mm.

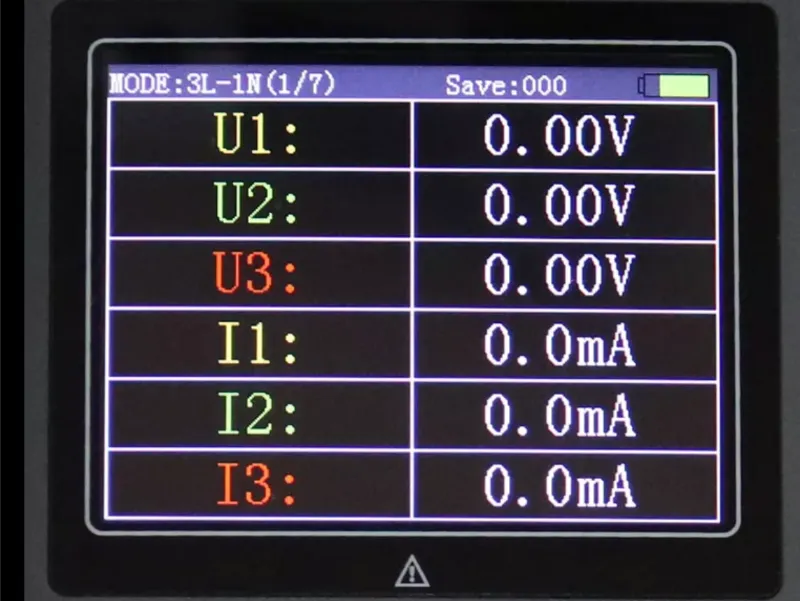

Teljesítmény és vektorösszeg
Hatásos, meddő és látszólagos teljesítmény, teljesítménytényező, valamint az áramok vektorösszegének mérése.
Helyszíni munkához
Színes LCD, szilikon védőburkolat, beépített tölthető akkumulátor, 500 mérési adatsor és USB kapcsolat.

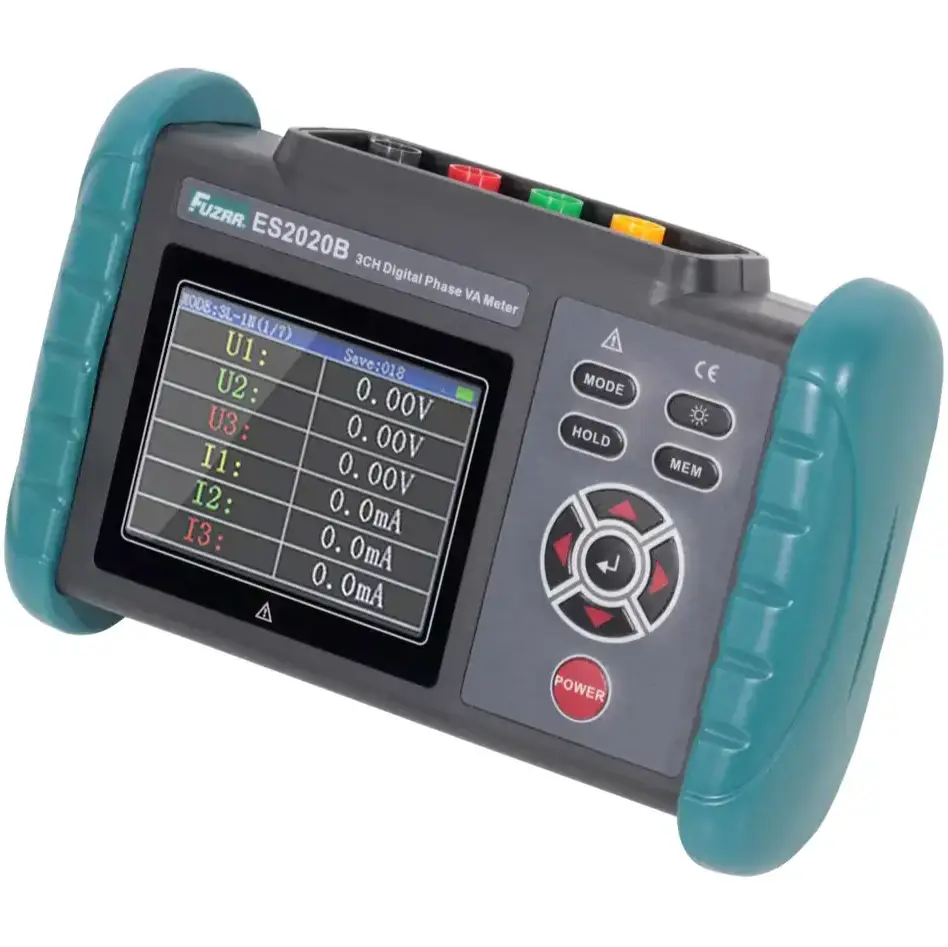

ES2020B műszaki adatok
| Funkció | Tartomány | Felbontás | Pontosság |
|---|---|---|---|
| AC feszültség | 0,00–600 V | 0,01 V | ±(1,5% + 3 digit) |
| AC áram | 0,0 mA–1000 A | 0,1 mA | ±(1,5% + 3 digit) |
| Fázisszög | 0,0–360,0° | 0,1° | ±1° |
| Frekvencia | 45,00–65,00 Hz | 0,01 Hz | ±0,1 Hz |
| Hatásos teljesítmény | 0,0 W–600 kW | 0,1 W | ±(3% + 3 digit) |
| Meddő teljesítmény | 0,0 var–600 kvar | 0,1 var | ±(3% + 3 digit) |
| Látszólagos teljesítmény | 0,0 VA–600 kVA | 0,1 VA | ±(3% + 3 digit) |
| Teljesítménytényező | −1…+1 | 0,001 | ±0,03 |
| Áram-vektorösszeg | 0 mA–3000 A | 1 mA | Nincs megadva |
A százalékos pontosság megadása: ±(a mért érték %-a + digit). A digit a kijelzés legkisebb helyiértékének egysége.
Általános jellemzők
| Jellemző | Adat |
|---|---|
| Tápellátás | 3,7 V-os tölthető lítiumakkumulátor |
| Kijelző | Színes LCD; 72 × 55 mm |
| Méretek (Sz × M × V) | 187 × 119 × 48 mm |
| Lakatnyílás | Ø50 mm |
| Fázissorrend kijelzése | Normál sorrend: az U1, U2, U3 vagy I1, I2, I3 jelzések balról jobbra villognak. Fordított sorrend: jobbról balra. |
| Mérési idő | Kb. 2 másodperc/mérés |
| Adattárolás | 500 mérési adatsor |
| Szilikon védőburkolat | Igen |
| USB kapcsolat | Adatok számítógépre továbbítása elemzéshez és adatkezeléshez |
| Automatikus kikapcsolás | Bekapcsolás után kb. 15 perccel |
| Háttérvilágítás | Igen; gyenge megvilágításnál és éjszaka is használható |
| Tömeg | Főegység: 380 g akkumulátorral; áramlakatfogók: 3 × 440 g; mérővezetékek: 190 g |
| Gyártói megfelelőségi megadás | IEC 61010-1: CAT III 600 V; IEC 61010-031; IEC 61326; 2-es szennyezettségi fok |
| Védettség | IP45 |

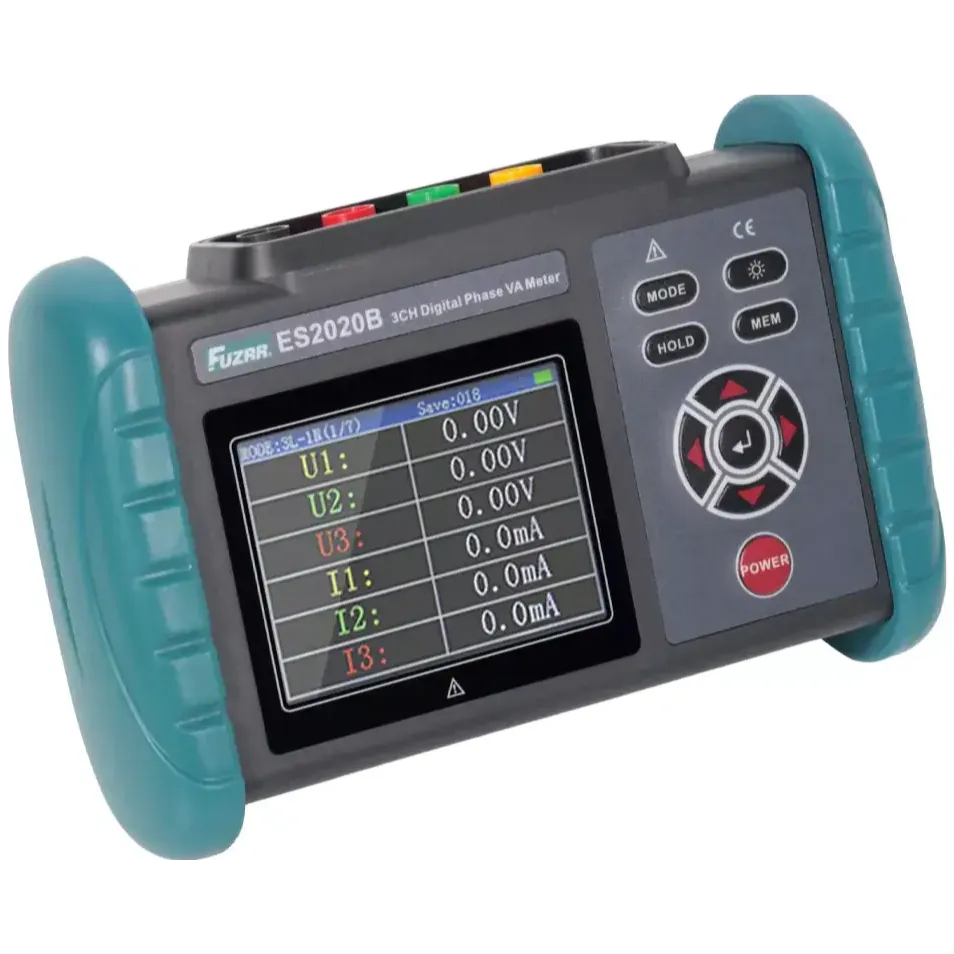

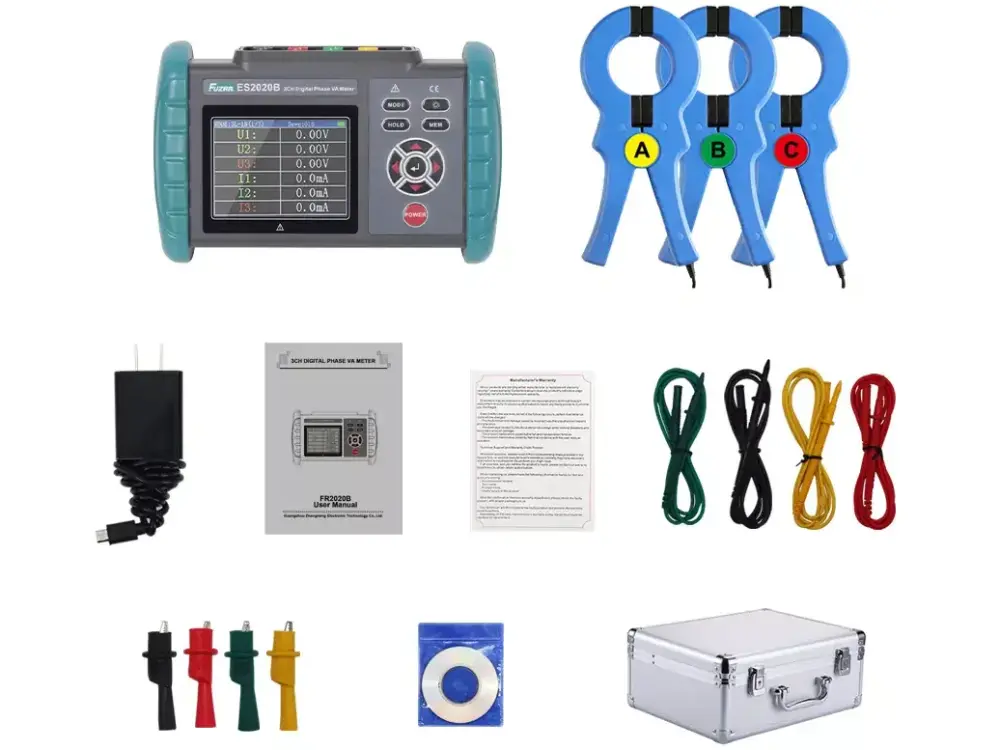

Szállítási tartalom
- ES2020B mérőműszer
- 3 db áramlakatfogó
- 4 db mérővezeték: sárga, zöld, piros és fekete
- USB adatkábel és felügyeleti szoftver CD-n
- Műszerdoboz
- Töltő
- Használati útmutató és garanciajegy
Fázisviszonyok és bekötések ellenőrzéséhez
Szekunder körök · Relévédelem · Fogyasztásmérők · Üzembe helyezés
