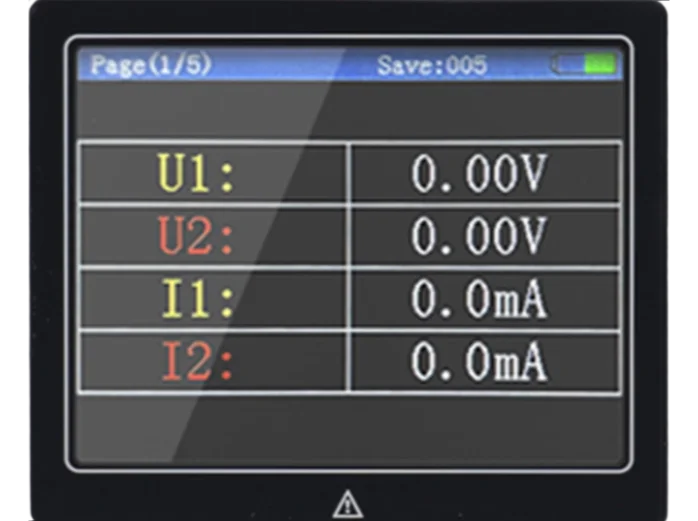

Fázisszög és fázissorrend
0,0–360,0° fázisszögmérés 0,1° felbontással, valamint fázissorrend-vizsgálat.
Fázisviszonyok, teljesítmény és szekunder körök vizsgálata

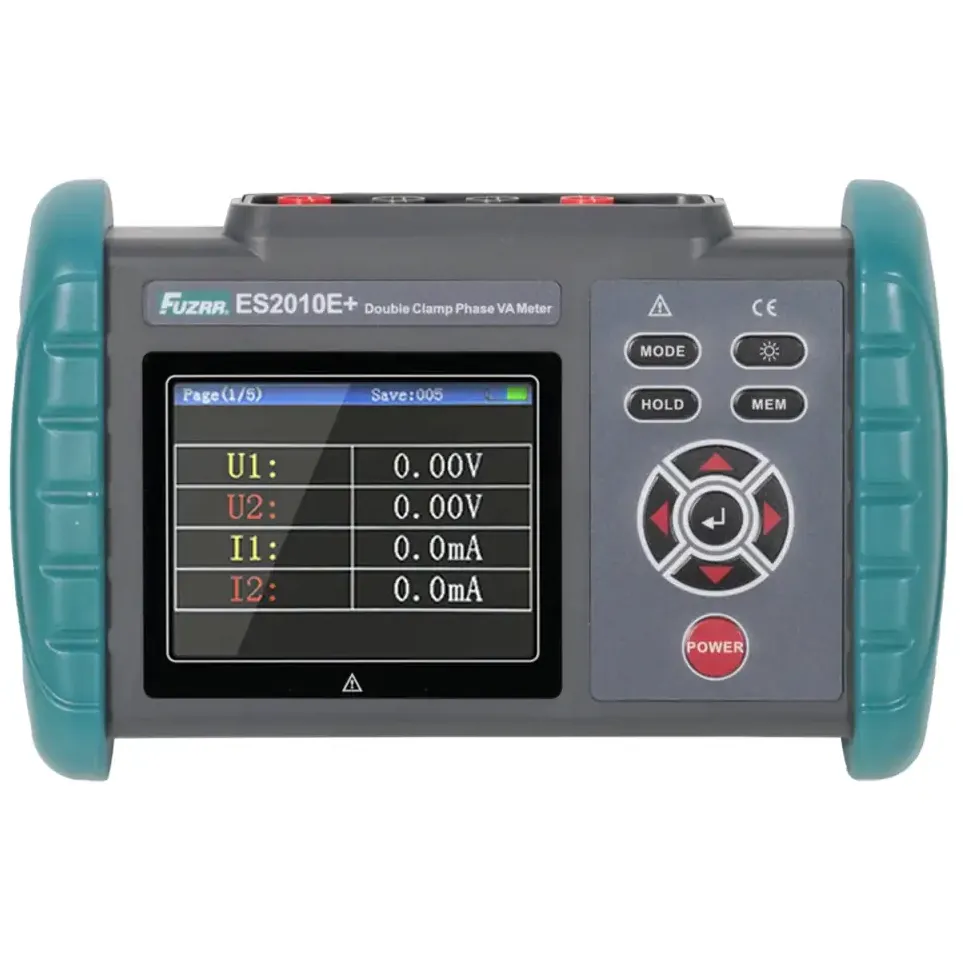

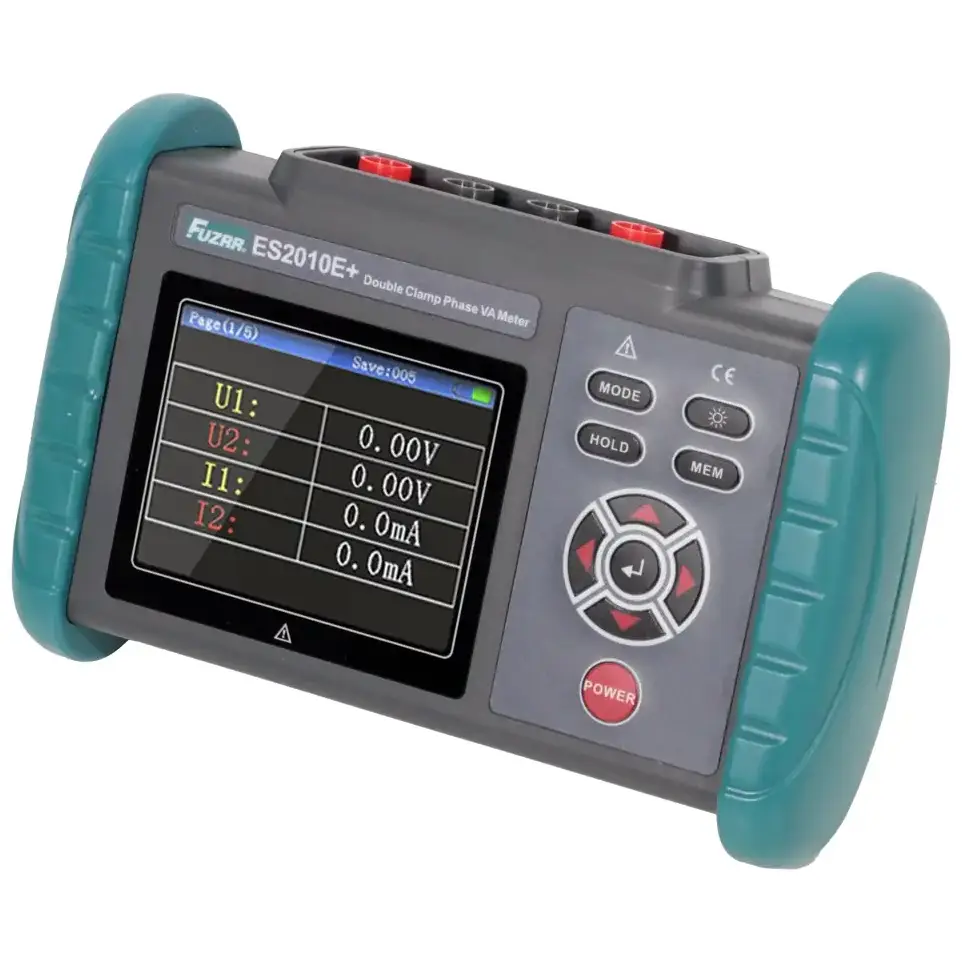

Az ES2010E+ hordozható, többfunkciós műszer AC feszültség, AC áram, frekvencia, teljesítmény és fázisszög mérésére. Meghatározza a feszültségek, az áramok, illetve a feszültség és az áram közötti fázisviszonyokat, és fázissorrend-vizsgálatot is végez.

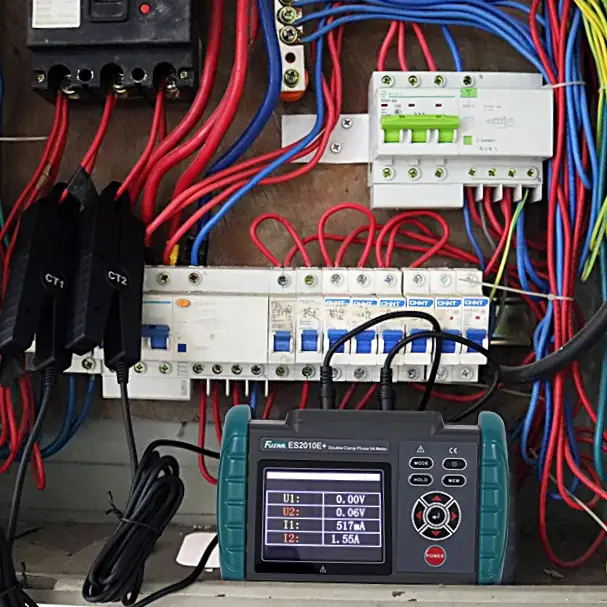

Energiafogyasztás-mérők bekötésének, transzformátorok kapcsolási csoportjának, relévédelmi és differenciálvédelmi körök fázisviszonyainak ellenőrzéséhez használható. Segít az induktív és kapacitív jelleg megítélésében, a szekunder áramkörök vizsgálatában, valamint üzembe helyezési és karbantartási feladatoknál.
Adatfeldolgozás: 500 mérési adatsor tárolható. Az USB kapcsolaton keresztül a számítógépre továbbított adatok elemezhetők, menthetők és dokumentálhatók.
Főbb jellemzők

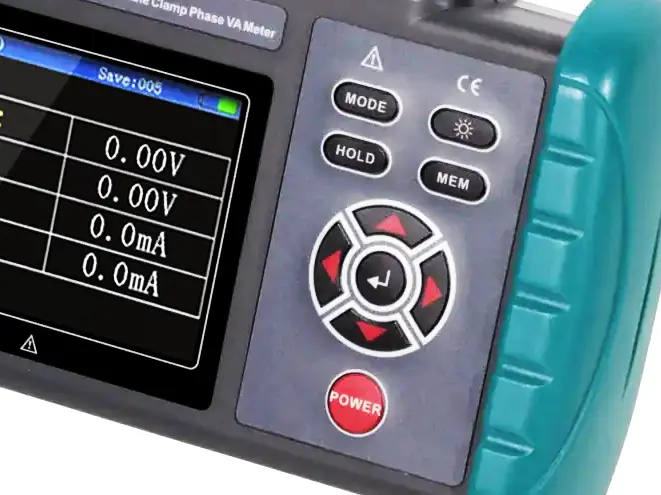

Feszültség és áram
AC 0,00–600 V és AC 0,0 mA–20,0 A. A mellékelt két áramlakatfogó nyílása Ø8 mm.

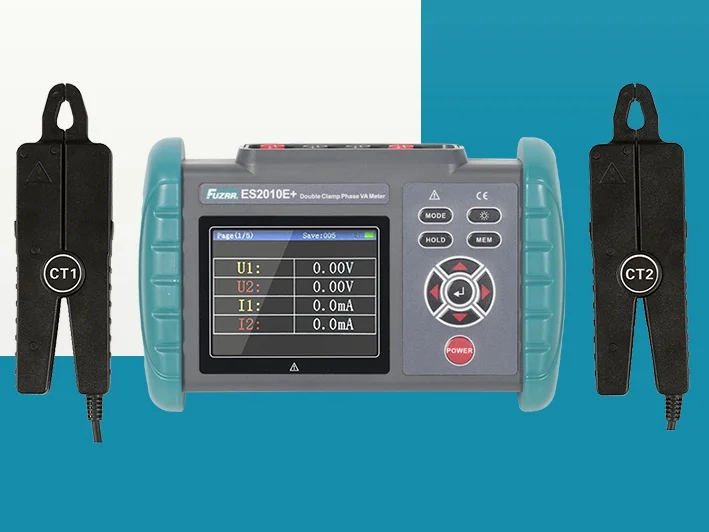

Teljesítmény és teljesítménytényező
Hatásos, meddő és látszólagos teljesítmény mérése 12 kW / 12 kvar / 12 kVA értékig; teljesítménytényező −1 és +1 között.

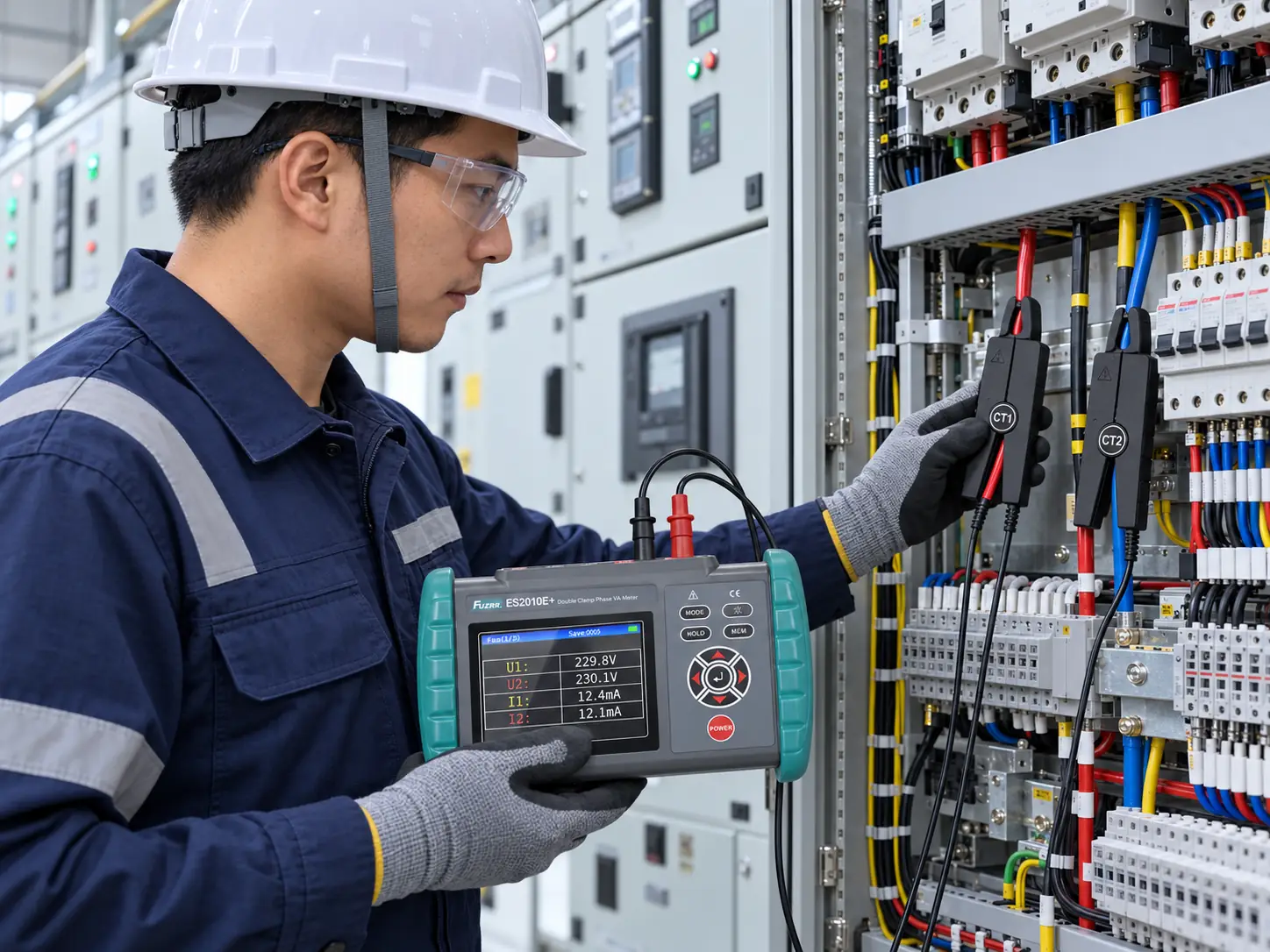

Helyszíni munkához
Színes LCD, szilikon védőburkolat, beépített tölthető akkumulátor, 500 mérési adatsor és USB kapcsolat.
ES2010E+ műszaki adatok
| Funkció | Tartomány | Felbontás | Pontosság |
|---|---|---|---|
| AC feszültség | 0,00–600 V | 0,01 V | ±(1,5% + 3 digit) |
| AC áram | 0,0 mA–20,0 A | 0,1 mA | ±(1,5% + 3 digit) |
| Fázisszög | 0,0–360,0° | 0,1° | ±1° |
| Frekvencia | 45,00–65,00 Hz | 0,01 Hz | ±0,1 Hz |
| Hatásos teljesítmény | 0,0 W–12 kW | 0,1 W | ±(3% + 3 digit) |
| Meddő teljesítmény | 0,0 var–12 kvar | 0,1 var | ±(3% + 3 digit) |
| Látszólagos teljesítmény | 0,0 VA–12 kVA | 0,1 VA | ±(3% + 3 digit) |
| Teljesítménytényező | −1…+1 | 0,001 | ±0,03 |
A százalékos pontosság megadása: ±(a mért érték %-a + digit). A digit a kijelzés legkisebb helyiértékének egysége.
Általános jellemzők
| Jellemző | Adat |
|---|---|
| Tápellátás | 3,7 V-os tölthető lítiumakkumulátor |
| Kijelző | Színes LCD; 72 × 55 mm |
| Méretek (H × Sz × V) | 187 × 119 × 48 mm |
| Lakatnyílás | Ø8 mm |
| Fázissorrend | Fázissorrend-vizsgálat |
| Mérési idő | Kb. 2 másodperc/mérés |
| HOLD | A mért adat kimerevíthető; a kijelzőn HOLD jelzés jelenik meg |
| Adattárolás | 500 mérési adatsor |
| Szilikon védőburkolat | Igen |
| USB kapcsolat | Adatok számítógépre továbbítása elemzéshez és adatkezeléshez |
| Automatikus kikapcsolás | Bekapcsolás után kb. 15 perccel |
| Háttérvilágítás | Igen; gyenge megvilágításnál és éjszaka is használható |
| Tömeg | Főegység: 350 g akkumulátorral; csúcsos áramlakatfogók: 2 × 180 g; mérővezetékek: 190 g |
| Gyártói megfelelőségi megadás | IEC 61010-1: CAT III 600 V; IEC 61010-031; IEC 61326; 2-es szennyezettségi fok |
| Védettség | IP45 |

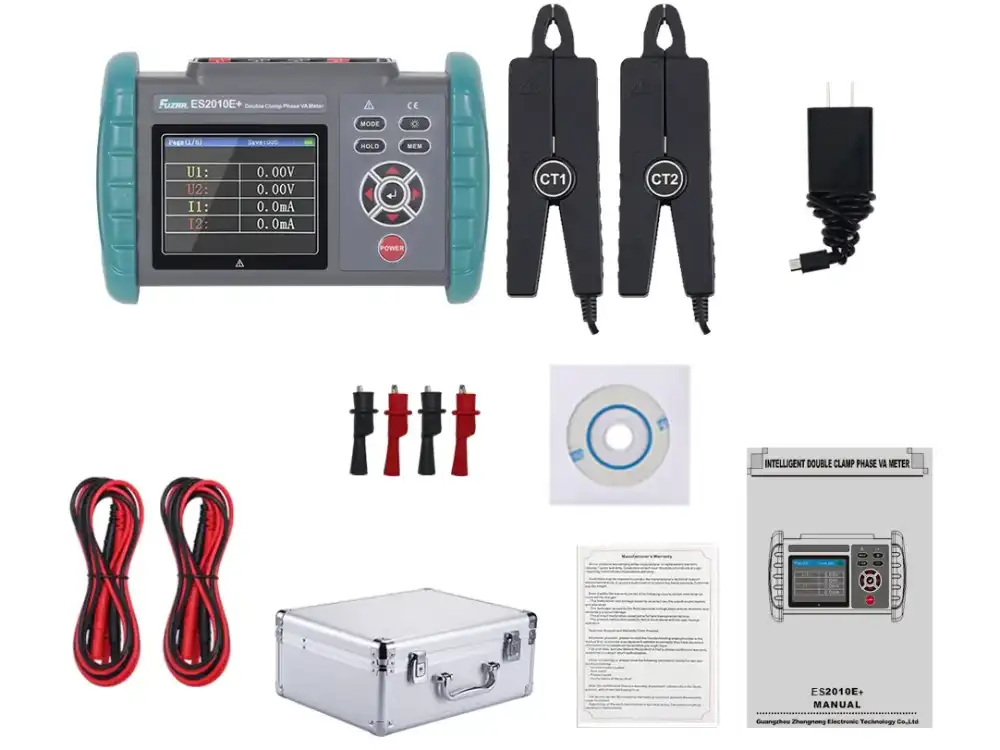

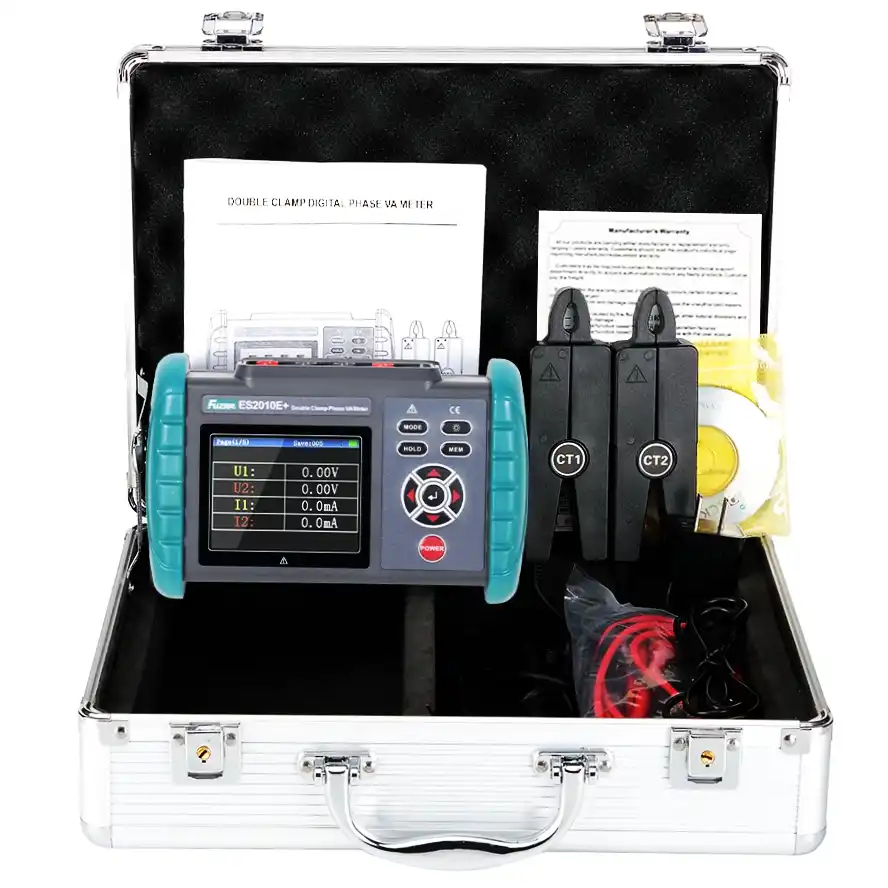

Szállítási tartalom
- ES2010E+ mérőműszer
- 2 db áramlakatfogó
- 4 db mérővezeték: 2 piros és 2 fekete
- USB adatkábel és felügyeleti szoftver CD-n
- Műszerdoboz
- Töltő
- Használati útmutató és garanciajegy
Fázisviszonyok és bekötések ellenőrzéséhez
Szekunder körök · Relévédelem · Fogyasztásmérők · Üzembe helyezés
