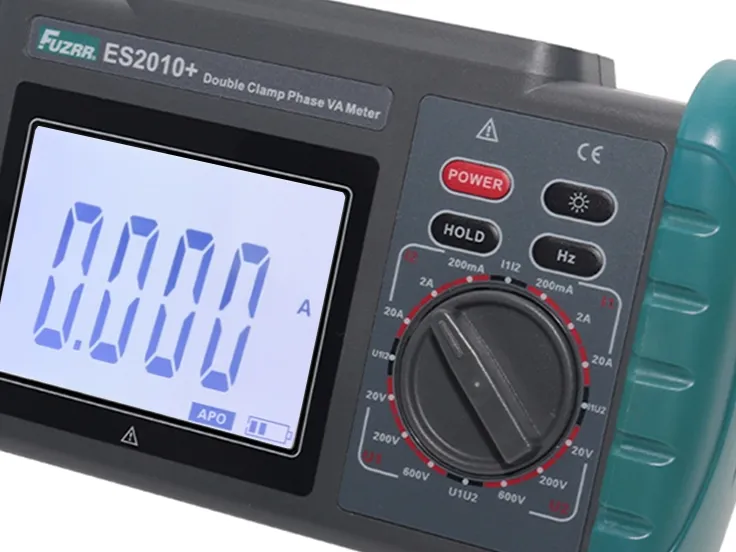

Fázisszögmérés
0,0–360,0° tartomány, 0,1° felbontás és ±1° pontosság. Feszültség–feszültség, áram–áram és feszültség–áram fázisviszonyokhoz.
Fázisviszonyok és szekunder áramkörök ellenőrzése

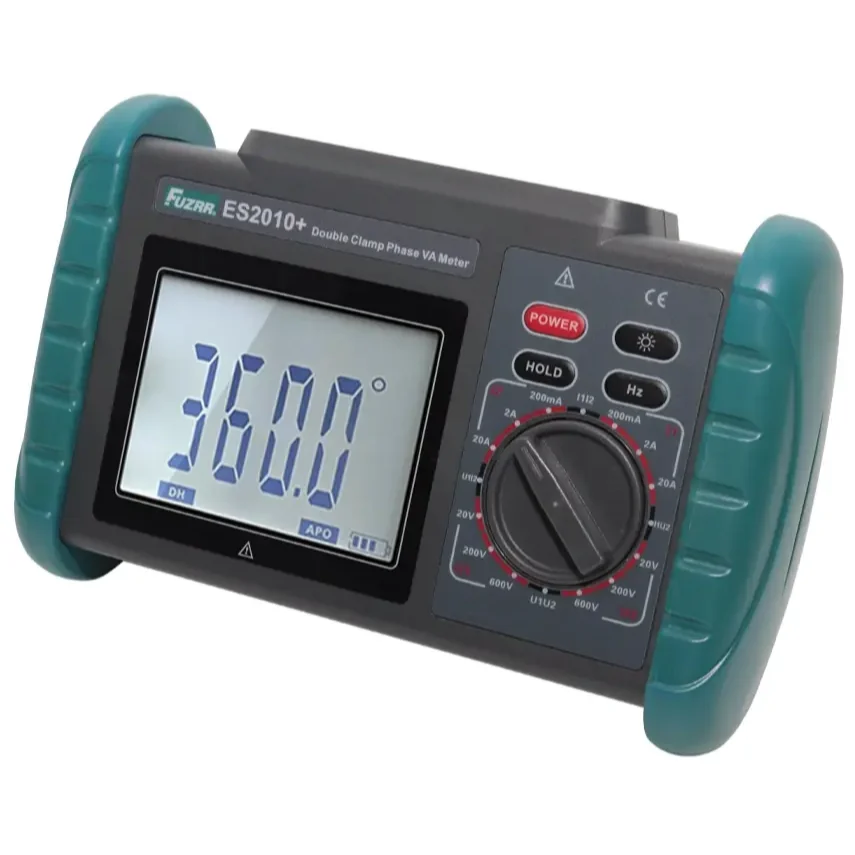

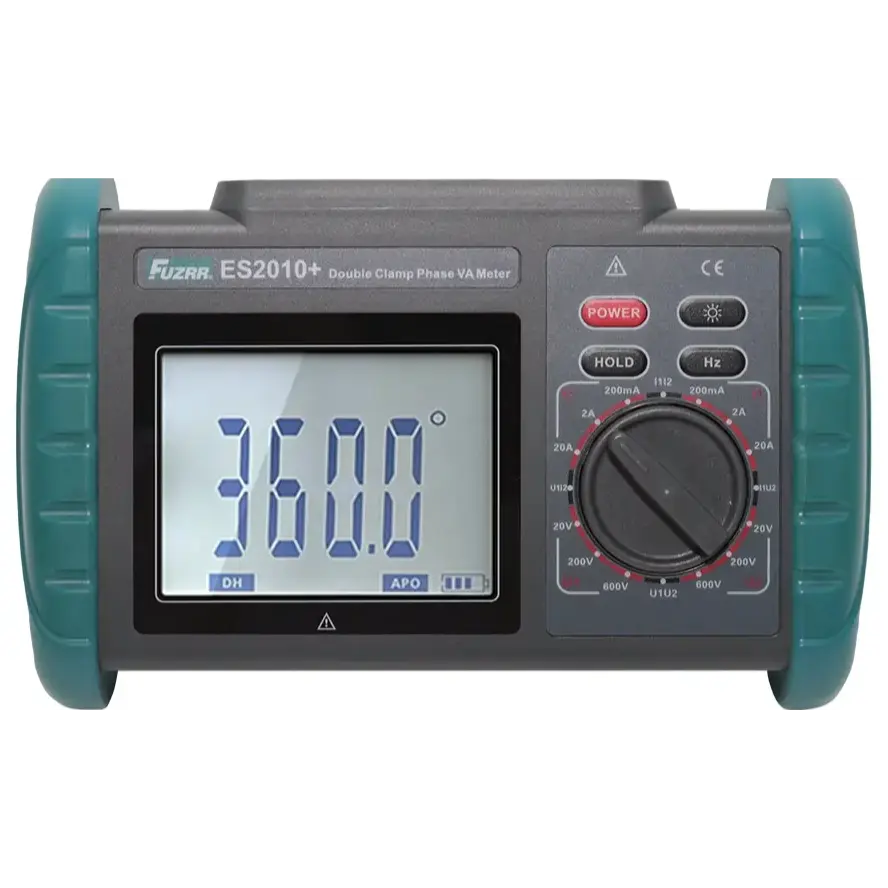

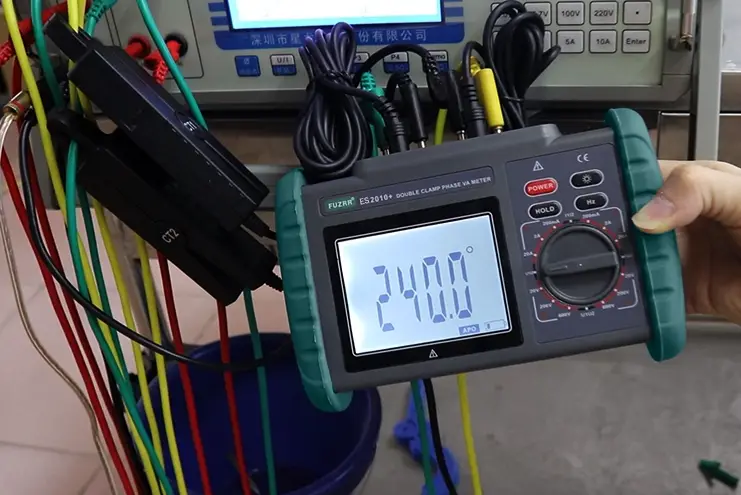

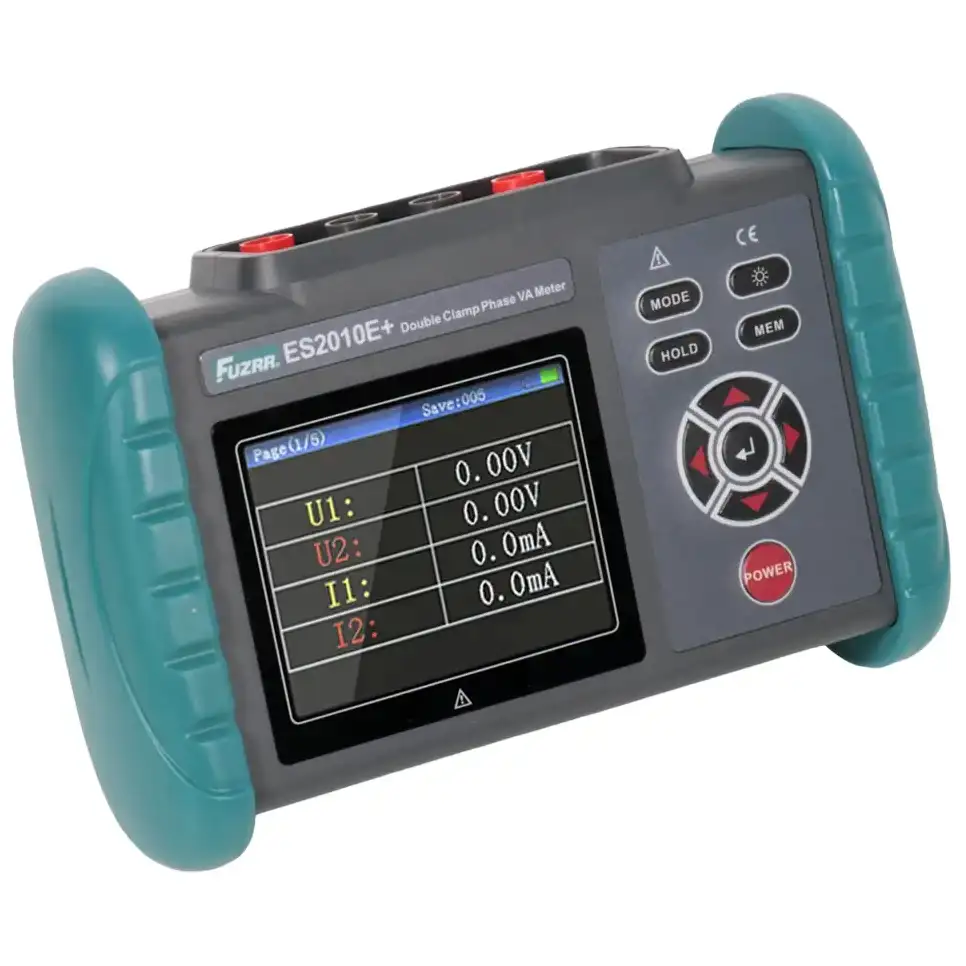

Az ES2010+ hordozható, többfunkciós műszer AC feszültség, AC áram, frekvencia és fázisszög helyszíni mérésére. Meghatározza két feszültség, két áram, illetve feszültség és áram közötti fázisviszonyt.
Energiafogyasztás-mérők bekötésének, transzformátorok kapcsolási csoportjának, relévédelmi és differenciálvédelmi körök fázisviszonyainak ellenőrzéséhez használható. Segít az induktív vagy kapacitív jelleg megítélésében, valamint üzembe helyezési és karbantartási feladatoknál.
Két külön közös pont: a műszer két közös csatlakozója nincs összekötve egymással. A mellékelt két áramlakatfogó a szekunder áramkörök vizsgálatát segíti.
Főbb jellemzők

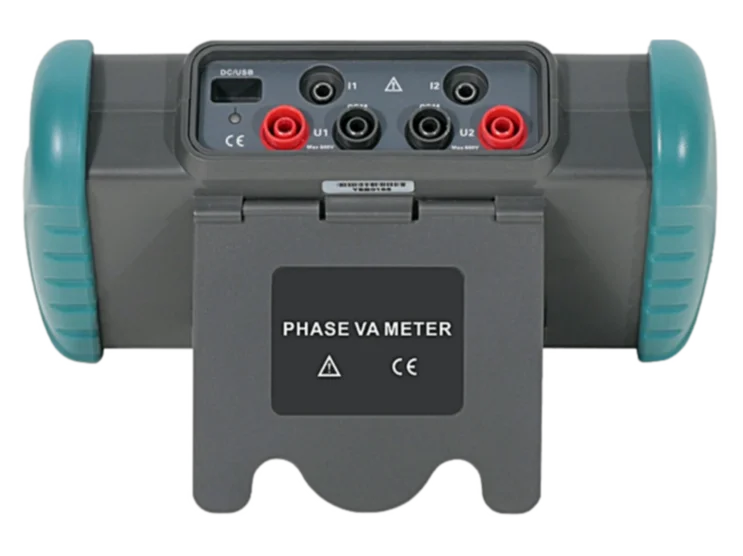

Feszültség és áram
AC 0,00–600 V és AC 0,0 mA–20,0 A. Mindkét mérés pontossága ±0,5% FS.

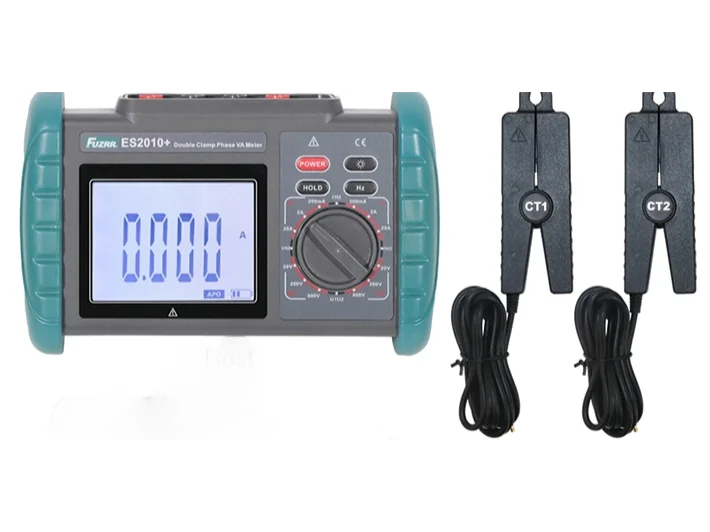

Frekvencia és kimerevítés
45,00–65,00 Hz frekvenciamérés. A HOLD gombbal a mért érték kimerevíthető a kijelzőn.

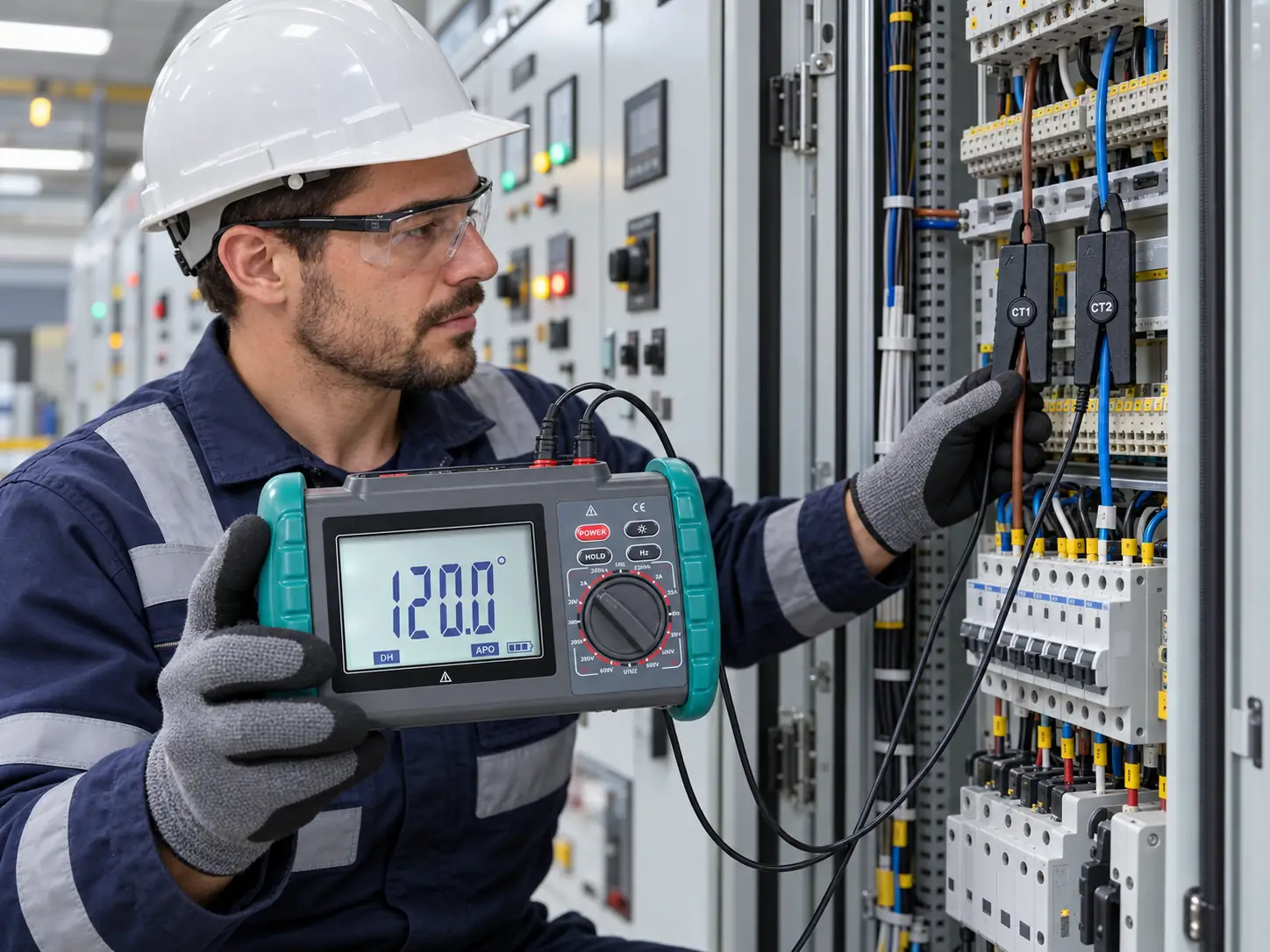

Helyszíni munkához
Háttérvilágításos LCD, szilikon védőburkolat, tölthető akkumulátor és több mint 12 órás folyamatos üzem.
ES2010+ műszaki adatok
| Funkció | Tartomány | Felbontás | Pontosság |
|---|---|---|---|
| AC feszültség | 0,00–600 V | 0,01 V | ±0,5% FS |
| AC áram | 0,0 mA–20,0 A | 0,1 mA | ±0,5% FS |
| Fázisszög | 0,0–360,0° | 0,1° | ±1° |
| Frekvencia | 45,00–65,00 Hz | 0,01 Hz | ±0,5 Hz |
FS: a teljes méréshatár értéke. A ±0,5% FS pontosság a teljes méréshatárra vonatkozik.
Általános jellemzők
| Jellemző | Adat |
|---|---|
| Mérési és ellenőrzési feladatok | AC feszültség, AC áram, frekvencia; feszültségek, áramok és feszültség–áram közötti fázisszög; transzformátorok kapcsolási csoportja; induktív és kapacitív jelleg; szekunder és gyűjtősínvédelmi körök; differenciálvédelem áramváltóinak fázisviszonya; fogyasztásmérők bekötése |
| Tápellátás | 3,7 V-os lítiumakkumulátor |
| Áramfelvétel és üzemidő | Bekapcsolt háttérvilágítással legfeljebb 30 mA; több mint 12 óra folyamatos üzem |
| Kijelző | LCD, 72 × 55 mm |
| Méretek (Sz × H × V) | 187 × 119 × 48 mm |
| Lakatnyílás | Ø8 mm |
| Mérési idő | Kb. 2 másodperc/mérés |
| HOLD | A mért adat kimerevíthető; a kijelzőn H jelzés jelenik meg |
| Automatikus kikapcsolás | Bekapcsolás után kb. 15 perccel |
| Háttérvilágítás | Igen |
| Alacsony akkumulátorfeszültség jelzése | 3,2 V alatt |
| Tömeg | Főegység: 362 g akkumulátorral; csúcsos áramlakatfogók: 2 × 180 g; mérővezetékek: 190 g |
| Feszültségmérő vezetékek hossza | 1,5 m |
| Áramlakatfogók kábelhossza | 2 m |
| Szilikon védőburkolat | Igen |
| Feszültségbemenet impedanciája | 1 MΩ |
| Feszültségállóság | A műszer áramköre és burkolata között 1000 V / 50 Hz szinuszos AC próbafeszültség, 1 percig |
| Szigetelési ellenállás | A műszer áramköre és burkolata között legalább 100 MΩ |
| Gyártói megfelelőségi megadás | IEC 61010-1: CAT III 600 V; IEC 61010-031; IEC 61326; 2-es szennyezettségi fok |
| Védettség | IP45 |

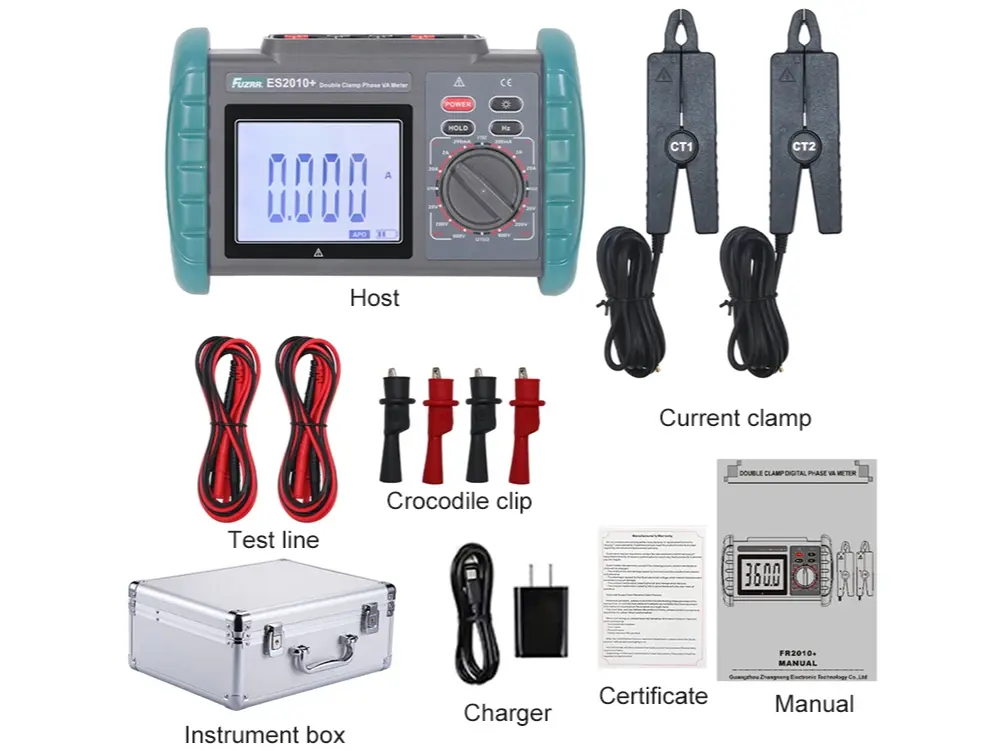

Szállítási tartalom
- ES2010+ mérőműszer
- 2 db áramlakatfogó
- 4 db mérővezeték: 2 piros és 2 fekete
- Műszerdoboz
- Töltő
- Használati útmutató és garanciajegy
Fázisviszonyok és bekötések ellenőrzéséhez
Szekunder körök · Relévédelem · Fogyasztásmérők · Üzembe helyezés
