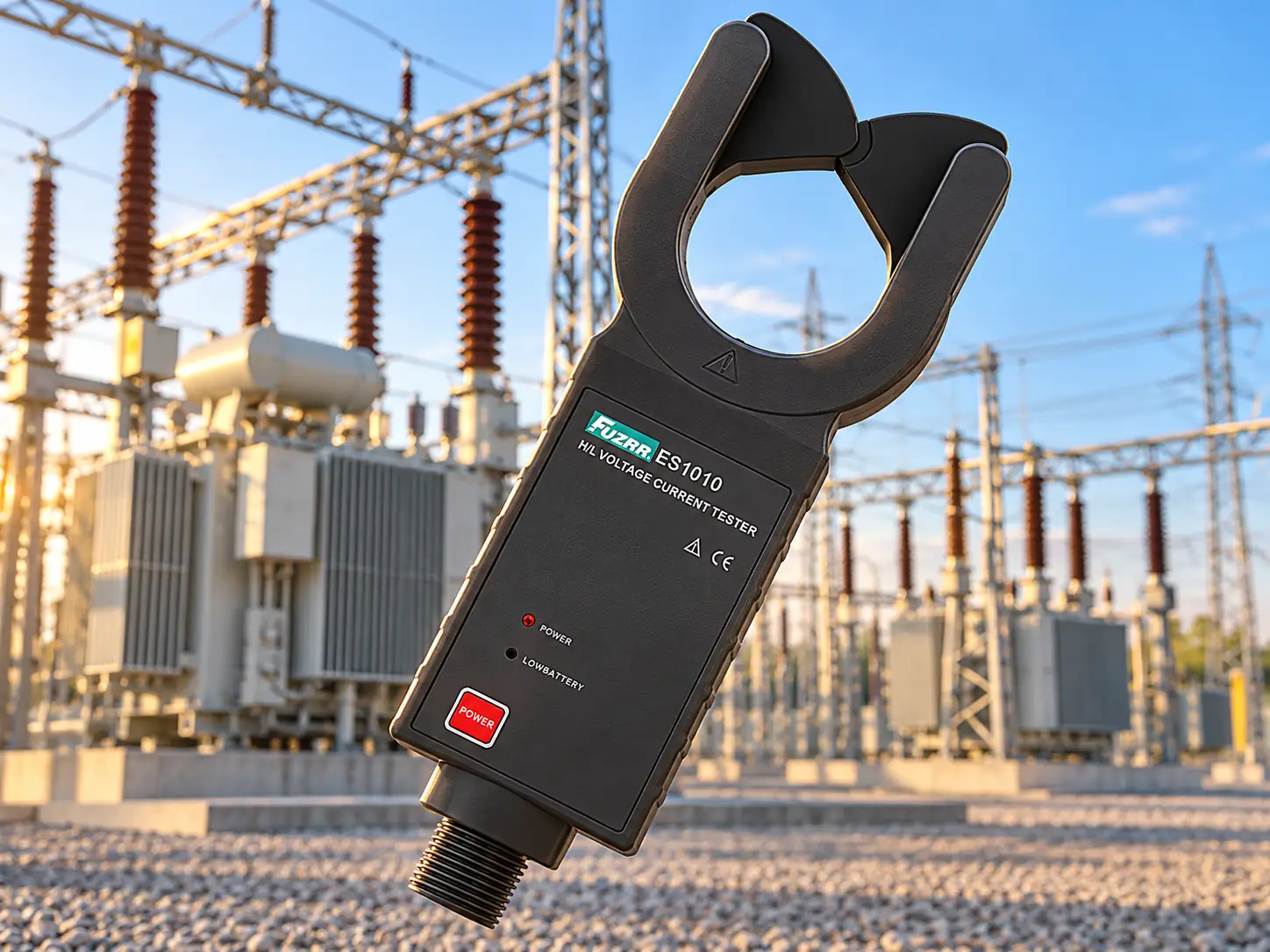

Áttétel, polaritás és fázis
Primer és szekunder kör áramának, áttételének, polaritásának és fáziskülönbségének üzem közbeni vizsgálata.
Áramváltó-vizsgálat két mérési csatornával
Az ES1010 a primer oldali nagyfeszültségű mérőfej és a szekunder oldali kisáramú lakatfogó jelét dolgozza fel. A primer jel rádiós kapcsolaton érkezik a főegységhez, a szekunder lakatfogó pedig vezetékkel csatlakozik hozzá.
A műszer megjeleníti a két áramot és az áttételt, valamint lehetővé teszi a polaritás, a fáziskülönbség és az áttételi hiba ellenőrzését a vezeték megszakítása nélkül. A háttérvilágítású kijelző, a kimerevíthető mérési eredmény, a belső memória és az USB kapcsolat segíti a helyszíni vizsgálatot és az adatok további feldolgozását.
Alkalmazás szigetelőrúddal: a gyártó szigetelt vezetéknél 60 kV alatti, csupasz vezetéknél 35 kV alatti hálózati feszültséget ad meg. A CAT III 600 V mérési kategória és az AC 60 kV szigetelő szilárdság külön műszaki adat.
Főbb jellemzők

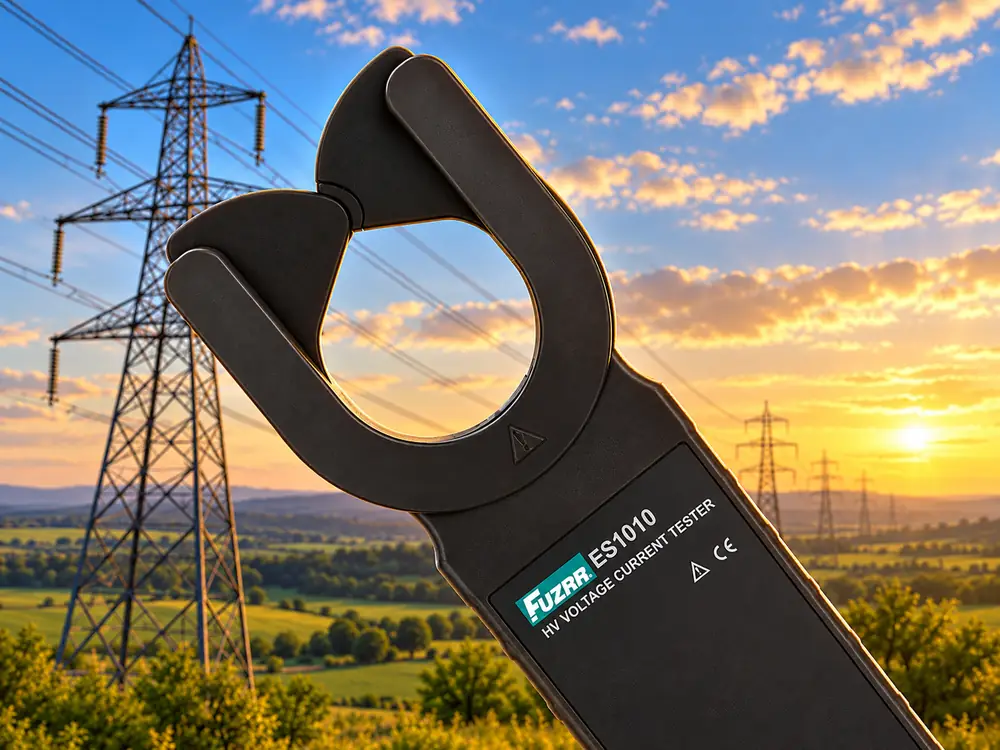

1200 A-es primer mérőfej
Ø50 mm-es pofanyílás és 0,1 mA felbontás. Vezeték nélküli jeltovábbítás legfeljebb 30 m távolságra, közvetlen rálátás mellett.

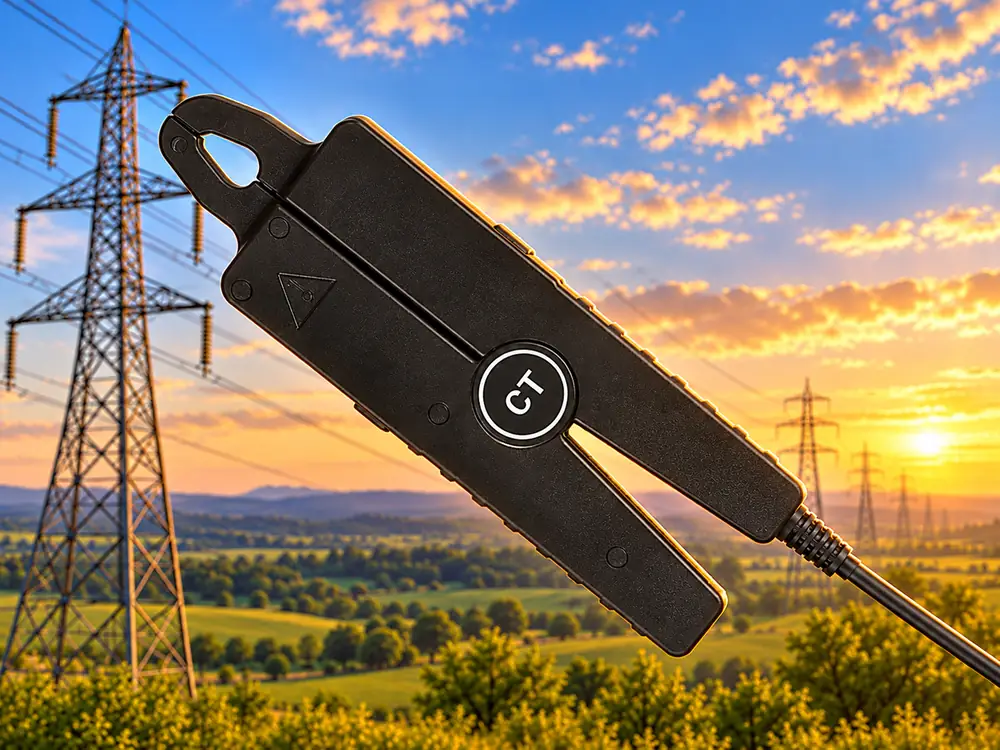

20 A-es szekunder mérés
Ø7,5 mm-es pofanyílás, 0,1 mA felbontás és ±(0,5% mért érték + 5 digit) pontosság. A lakatfogó vezetéke 2 m hosszú.

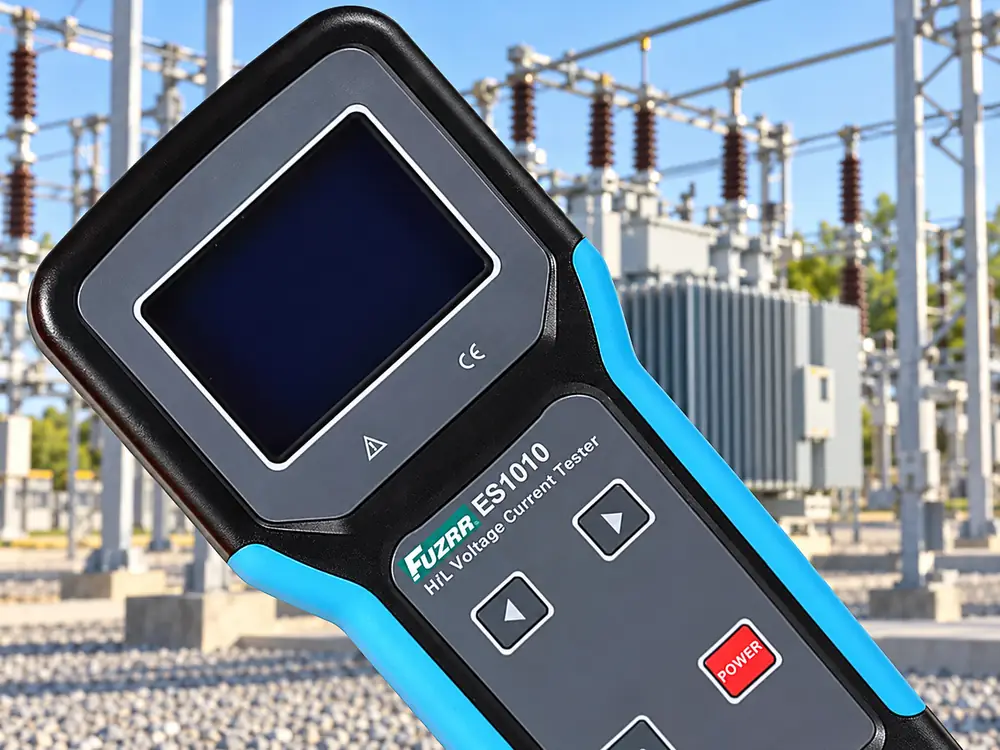

500 adatsor és USB
Háttérvilágítású, 128 × 64 képpontos LCD, 500 mérési adatsor tárolása, HOLD funkció és USB adatátvitel.
ES1010 műszaki adatok
Primer és szekunder mérési csatorna

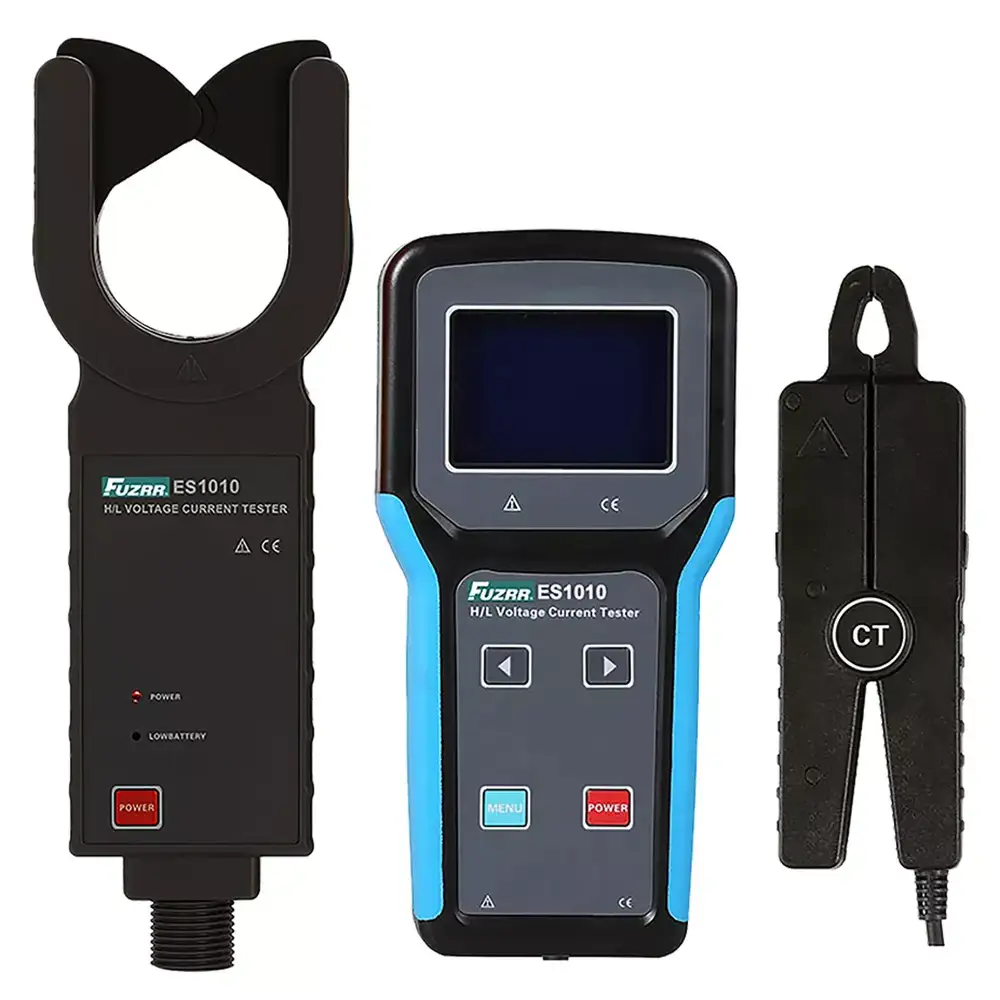

| Jellemző | Primer mérőfej | Szekunder lakatfogó / főegység |
|---|---|---|
| AC áramtartomány | 0,0 mA–1200 A; 50/60 Hz automatikus felismerés | 0,0 mA–20 A |
| Felbontás | 0,1 mA | 0,1 mA |
| Pofanyílás | Ø50 mm | Ø7,5 mm |
| Pontosság | ±(2% mért érték + 5 digit) | ±(0,5% mért érték + 5 digit) |
| Tápellátás | 6 V DC; 4 × 1,5 V AAA alkáli elem | 7,5 V DC; 5 × 1,5 V LR6 (AA) alkáli elem |
| Méretek (szélesség × vastagság × magasság) | 87 × 37 × 262 mm | Főegység: 100 × 35 × 204 mm; lakatfogó: 42 × 20 × 137 mm |
| Tömeg | 370 g elemekkel | Főegység: 409 g elemekkel; lakatfogó: 180 g |
Közös jellemzők és funkciók
| Jellemző | Adat |
|---|---|
| Mérési elv | Lakatfogós áramváltó (CT) |
| Funkciók | Primer és szekunder áram, áttétel, polaritás, fáziskülönbség és áttételi hiba ellenőrzése |
| Áttétel-kijelzési módok | Mért primer/szekunder áramáttétel; 5 A-es szekunder áramra vonatkoztatott áttétel; 10 kV-YY, 10 kV/380 V transzformátorra vonatkozó átszámítás |
| Legnagyobb kijelezhető áttétel – gyártói adat | 1 : 10 000 000 |
| Méréshatárváltás | Automatikus |
| Mintavétel | 2 mérés/s |
| Vezeték nélküli adatátvitel | Legfeljebb 30 m, közvetlen rálátás mellett |
| Kijelző | 128 × 64 képpontos, kék háttérvilágítású LCD; 62 × 44 mm |
| Memória | 500 mérési adatsor; FULL jelzés megtelt memóriánál |
| HOLD és visszaolvasás | Mérési eredmény kimerevítése; a HOLD gomb hosszú megnyomásával a tárolt adatok visszanézhetők |
| Adatkapcsolat | USB |
| Szekunder lakatfogó vezetéke | 2 m |
| Jelkimaradás kijelzése | NO SIGNAL ----- |
| Túlcsordulás kijelzése | OL A |
| Automatikus kikapcsolás | Körülbelül 15 perc inaktivitás után |
| Gyenge elem jelzése | A mérőfejen és a főegységen; a gyártói PDF szerint 5,2 V alatt |
| Szigetelőrúd | 5 szakasz, összesen 5 m |
| Szigetelő szilárdság – gyártói adat | AC 60 kV effektív érték |
| Alkalmazási feszültséghatárok szigetelőrúddal | Szigetelt vezetéken 60 kV alatt; csupasz vezetéken 35 kV alatt |
| Mérési kategória | CAT III 600 V; 2-es szennyezettségi fok |
| Védettség | IP45 – a gyártói termékoldal szerint |
| Üzemi / tárolási hőmérséklet | −10…+40 °C / −10…+60 °C |
| Relatív páratartalom | 0…31 °C: ≤75%; 31…40 °C: ≤50% |
| Készlet tömege | 3,1 kg szigetelőrúddal és műszertáskával |

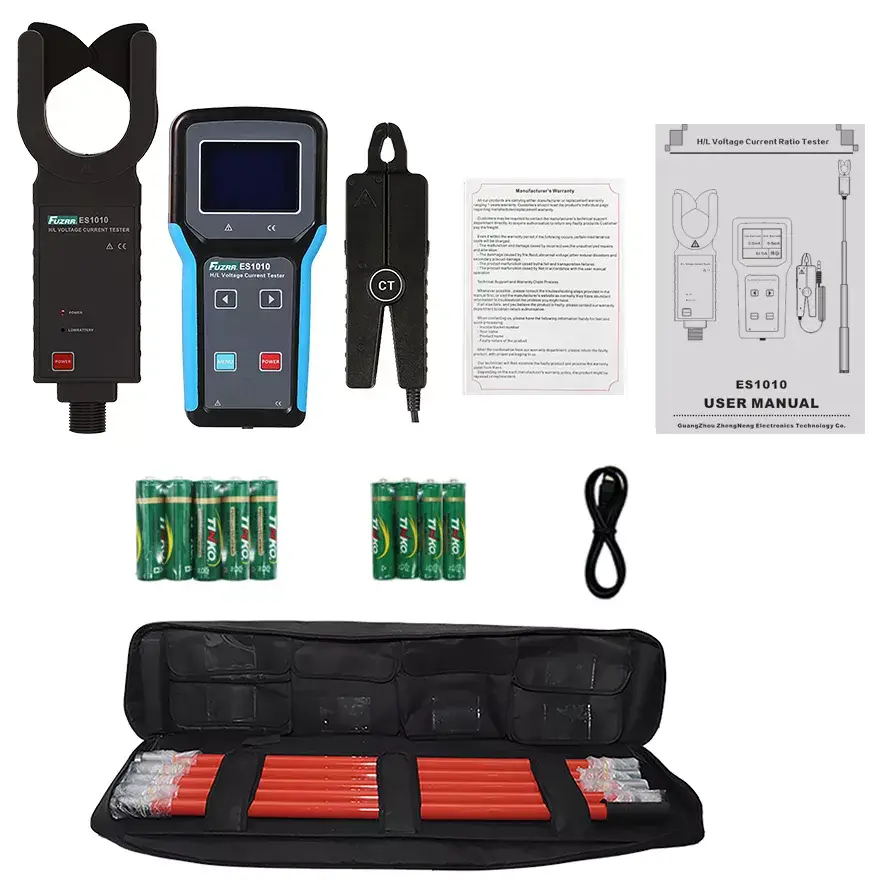

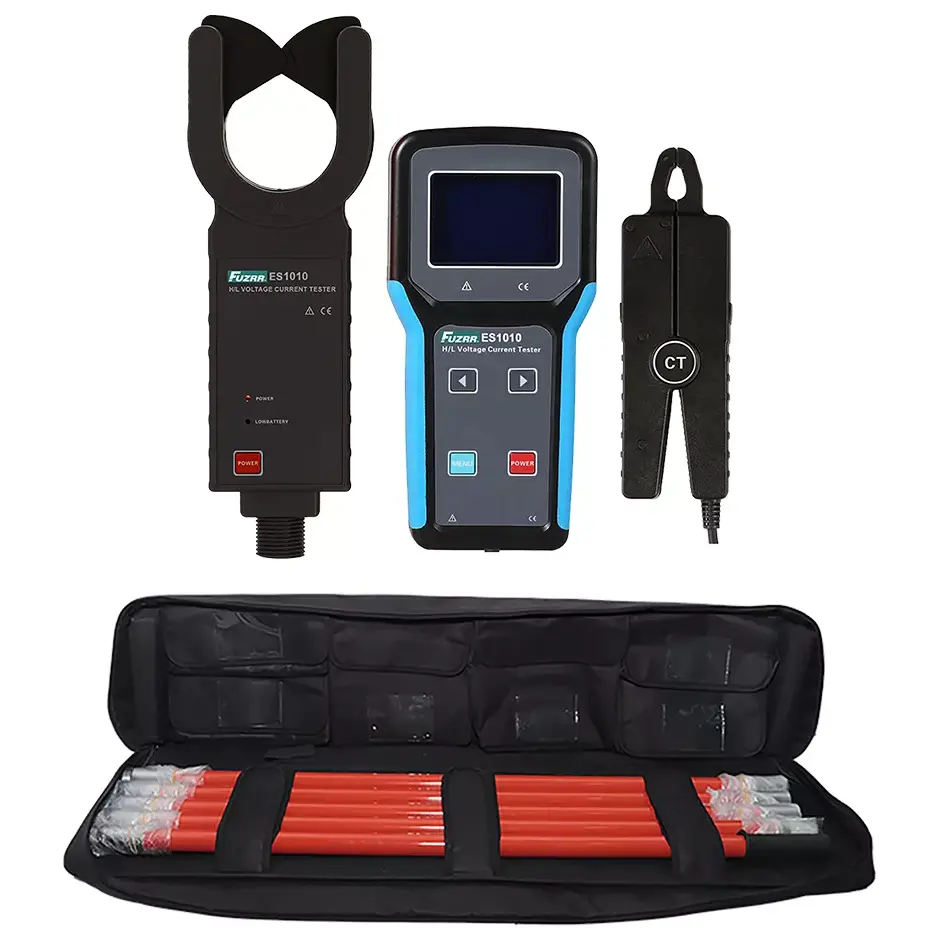

Szállítási tartalom

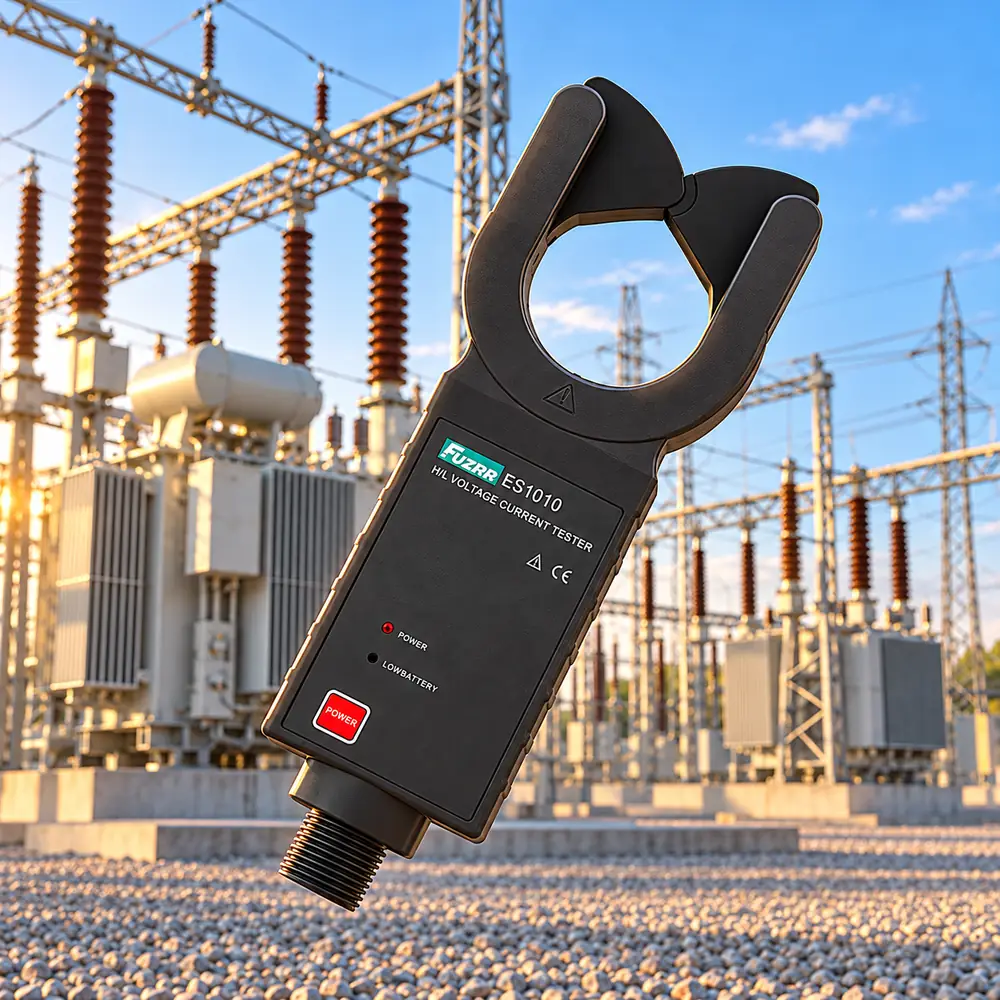

- Nagyfeszültségű primer mérőfej
- Főegység, vezeték nélküli vevővel
- Kisfeszültségű szekunder árammérő lakatfogó
- 5 m-es, ötrészes szigetelőrúd
- Műszertáska, elemkészletek és adatkábel
- Használati útmutató és garanciajegy
Áramváltók helyszíni ellenőrzéséhez
Alállomások · Erőművek · Ipari üzemek · Karbantartás
