Vezeték nélküli leolvasás
Külön kézi vevőegység, legfeljebb 30 m rádiós hatótávolsággal közvetlen rálátás esetén. A vevő LCD-je 62 × 44 mm-es.
ES1001 / FR1001 – vezeték nélküli mérési adatátvitel
A mérőfejből, kézi vevőegységből és szigetelőrúdból álló rendszer AC áram mérésére szolgál. A mért érték rádiós kapcsolaton jut el a vevőre; a gyártó közvetlen rálátás mellett legfeljebb 30 m hatótávolságot ad meg.
A mérőfej rúd nélkül kisfeszültségű áram és szivárgóáram mérésére is használható. A kijelzett érték kimerevíthető, a csúcsérték rögzíthető. A gyártói modellábra szerint az ES1001 narancssárga, az FR1001 fekete kivitel; a bemutatott fényképek az ES1001 változatot ábrázolják.

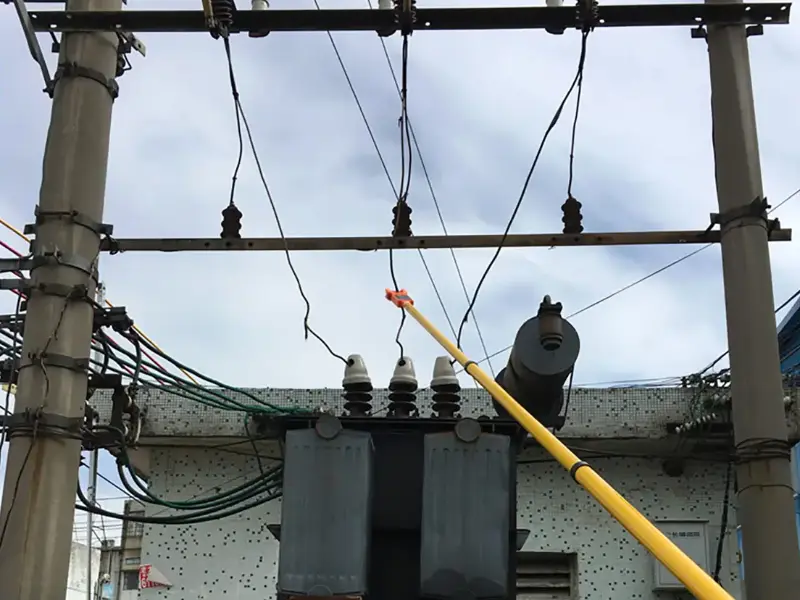

Alkalmazási feszültséghatárok szigetelőrúddal: a gyártó szigetelt vezeték esetén 60 kV alatti, csupasz vezeték esetén 35 kV alatti hálózati feszültséget ad meg. Ezek a rudas alkalmazás feltételei; a műszer CAT III 600 V besorolása külön adat.
Főbb jellemzők

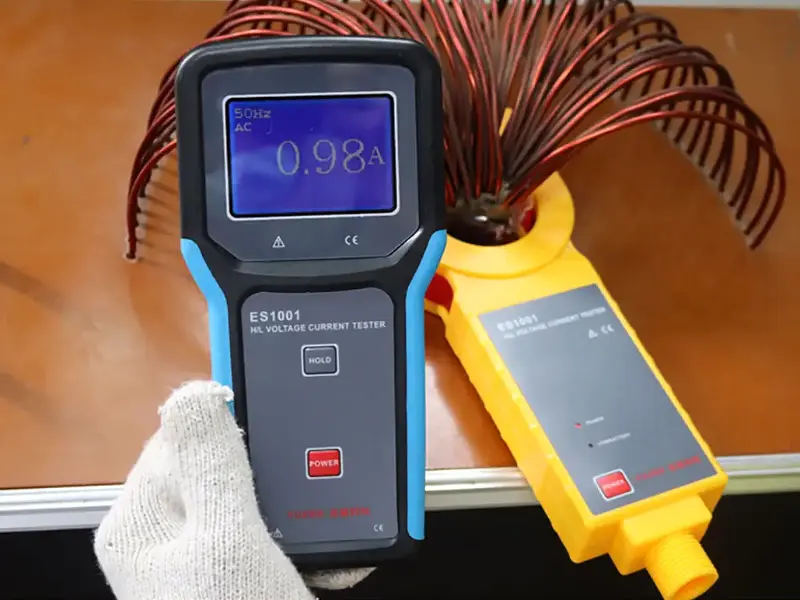

1200 A AC, 0,1 mA felbontás
0,0 mA–1200 A mérési tartomány; automatikus 50/60 Hz felismerés és Ø50 mm-es pofanyílás.

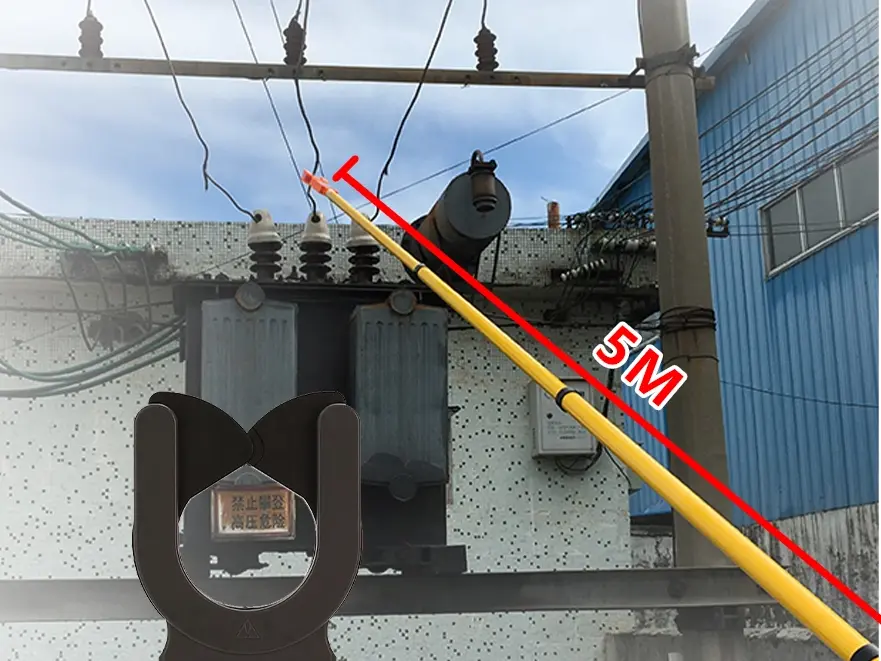

5 méteres szigetelőrúd
Öt részből összeállítható, összesen 5 m-es rúd. Szigetelt vezetékhez 60 kV alatti, csupasz vezetékhez 35 kV alatti hálózati feszültséget ad meg a gyártó.

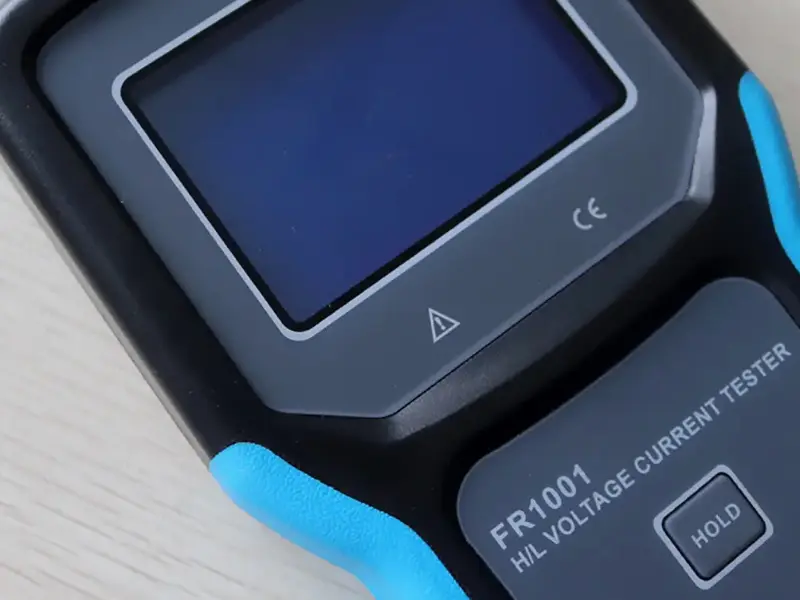

Kimerevítés és memória
HOLD, csúcsérték-kimerevítés és belső adattárolás. A mellékelt ES1001 gyártói PDF szerint 200 mérési adatsor tárolható.
ES1001 műszaki adatok
| Jellemző | Adat |
|---|---|
| Mérési funkció | AC árammérés nagy- és kisfeszültségű vezetékeken; szivárgóáram mérése kisfeszültségen |
| Vezeték nélküli hatótávolság | Legfeljebb 30 m, közvetlen rálátás mellett |
| Mérési elv | Lakatfogós áramváltó (CT) |
| Árammérési tartomány | 0,0 mA–1200 A; 50/60 Hz automatikus felismerés |
| Felbontás | 0,1 mA |
| Pontosság | ±(2% mért érték + 5 digit) |
| Pofanyílás | Ø50 mm |
| Mintavétel | 2 mérés/s |
| Vevőegység kijelzője | 62 × 44 mm LCD |
| Kimerevítés | Kijelzett érték (HOLD) és csúcsérték |
| Adattárolás | 200 mérési adatsor – a mellékelt ES1001 PDF szerint; FULL jelzés megtelt memóriánál |
| Túlcsordulás jelzése | OL |
| Tápellátás | Mérőfej: 6 V DC, 4 × 1,5 V alkáli elem; vevő: 7,5 V DC, 5 × 1,5 V LR6 (AA) alkáli elem |
| Gyenge elem jelzése | A mérőfejen és a vevőegységen; a PDF szerint 5,2 V alatti elemfeszültségnél |
| Műszerméret (szélesség × vastagság × magasság) | Mérőfej: 87 × 37 × 262 mm; vevő: 100 × 35 × 204 mm |
| Szigetelőrúd | 5 szakasz, összesen 5 m |
| Szigetelő szilárdság – gyártói adat | AC 60 kV effektív érték |
| Alkalmazás szigetelőrúddal | Szigetelt vezetéken 60 kV alatti; csupasz vezetéken 35 kV alatti hálózati feszültség |
| Mérési kategória | CAT III 600 V; 2-es szennyezettségi fok |
| Védettség | IP45 – gyártói termékoldal szerint |
| Üzemi hőmérséklet | −10…+40 °C |
| Tárolási hőmérséklet | −10…+60 °C |
| Relatív páratartalom | 0…31 °C: ≤75%; 31…40 °C: ≤50% |
| Gyártó által hivatkozott szabványok | IEC 1010-1, IEC 1010-2-032; IEC 61326 (EMC) |

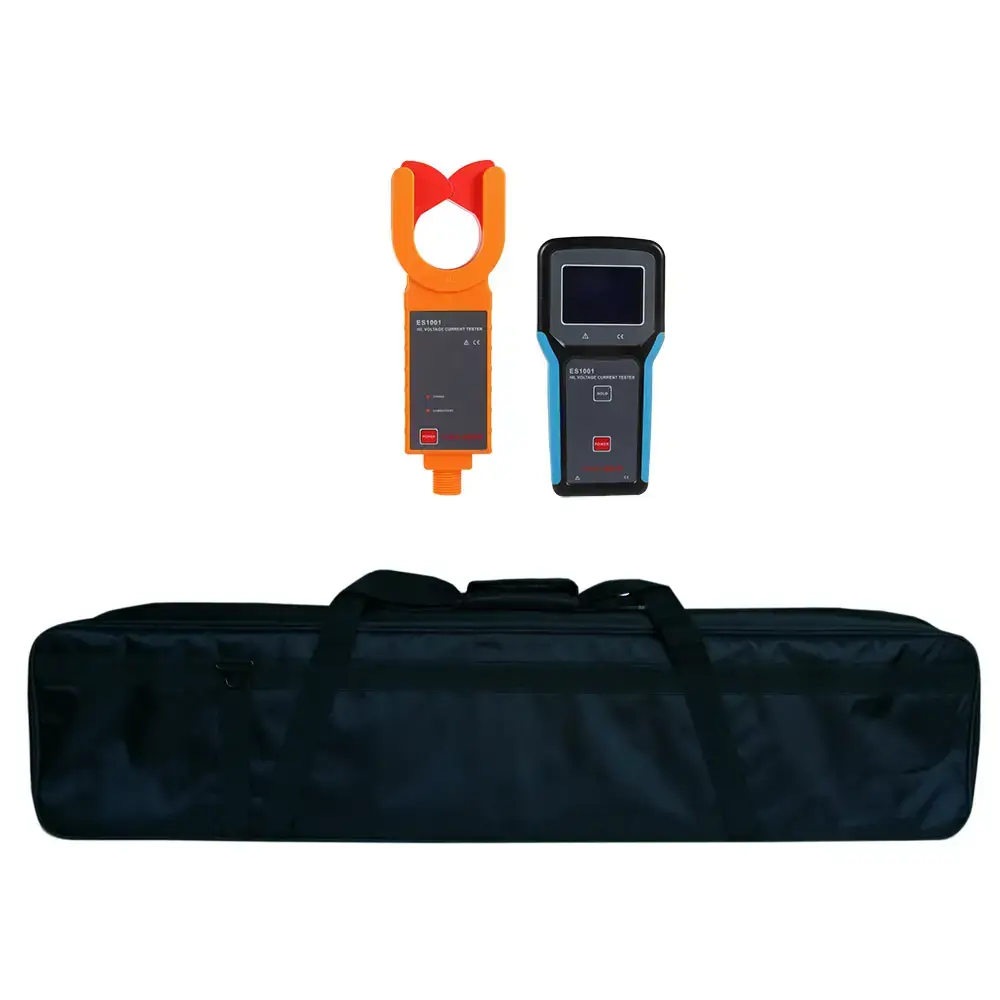

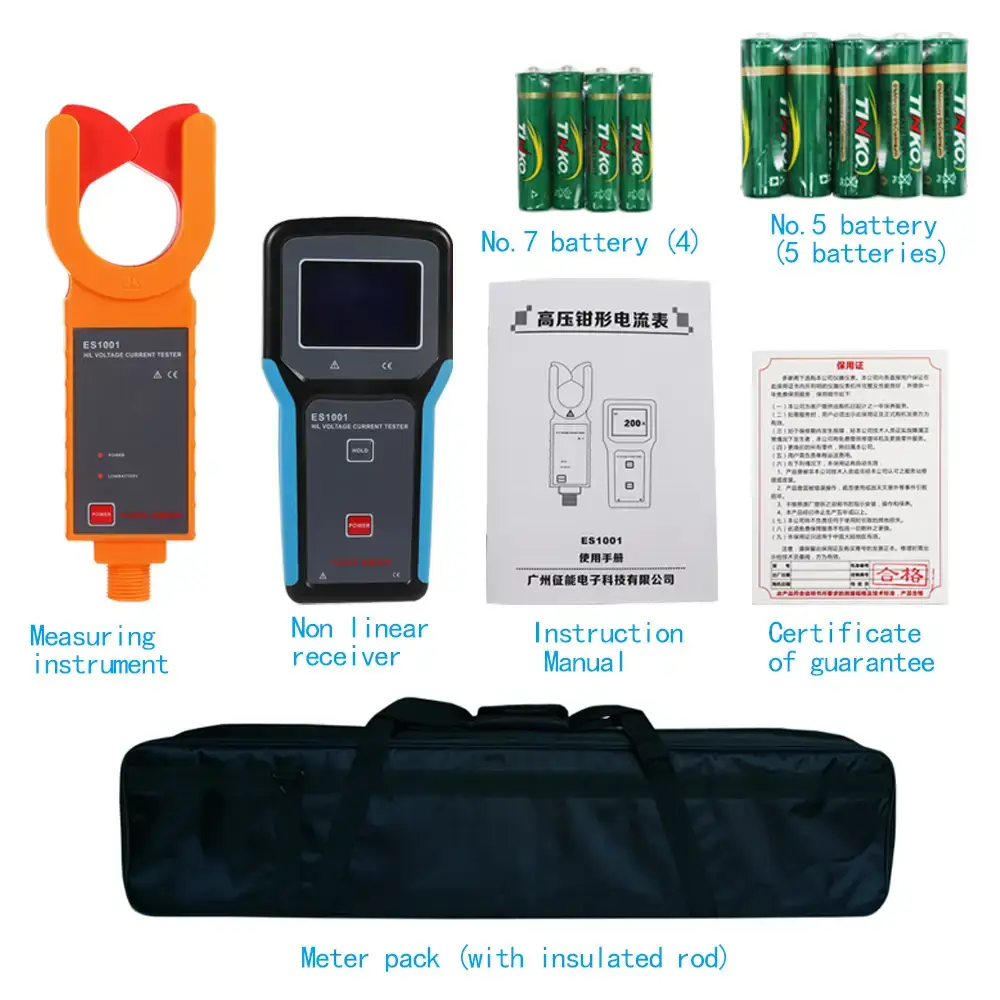

Szállítási tartalom
- ES1001 mérőműszer
- Vezeték nélküli kézi vevőegység
- Szigetelőrúd-készlet, összesen 5 m hosszúsággal
- Műszertáska
- Elemkészlet
- Használati útmutató és garanciajegy
